Сведения о средстве измерений: 91377-24 Трансформаторы напряжения

Номер по Госреестру СИ: 91377-24
91377-24 Трансформаторы напряжения
(НКФ-110-57 У1)

Назначение средства измерений:
Трансформаторы напряжения НКФ-110-57 У1 (далее - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 22.02.2024
Срок свидетельства -
Номер записи - 193245
ID в реестре СИ - 1414582
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№434 от 2024.02.20 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Трансформаторы напряжения (НКФ-110-57 У1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82271-21

Трансформаторы напряжения, НКФ-110
Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва)
ОТ
МП
8 лет
86519-22

Трансформаторы напряжения, НКФ-110-57
Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва)
ОТ
МП
8 лет
86658-22

Трансформаторы напряжения, НКФ 110-57
Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва)
ОТ
МП
8 лет
87519-22

Трансформаторы напряжения, НКФ-220-58
Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва)
ОТ
МП
4 года
87900-23

Трансформаторы напряжения, НКФ-110-57
Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва)
ОТ
МП
4 года
89694-23

Трансформаторы напряжения, НКФ-110-57
Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва)
ОТ
МП
4 года
90899-23

Трансформаторы напряжения, НКФ-220-58
Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва)
ОТ
МП
4 года
90900-23

Трансформаторы напряжения, НКФ-110-57
Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва)
ОТ
МП
4 года
91377-24

Трансформаторы напряжения, НКФ-110-57 У1
Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва)
ОТ
МП
8 лет
91378-24

Трансформатор напряжения, НКФ-110-58
Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва)
ОТ
МП
8 лет
93583-24

Трансформаторы напряжения, НКФ-110-57 У1
Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва)
ОТ
МП
8 лет

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (НКФ-110-57 У1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы напряжения (НКФ-110-57 У1)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках измерений

приведены в п. 2 «Принцип действия и конструкция» документа «Трансформатор напряжения НКФ-110-57 У1. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

Правообладатель

Московское      научно-производственное      объединение      «Электрозавод»

(МНПО «Электрозавод»)

Юридический адрес: 107023, г. Москва, ул. Электрозаводская, д. 21

Изготовитель

Московское      научно-производственное      объединение      «Электрозавод»
(МНПО «Электрозавод») (изготовлены в 1971 - 1978 гг)
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21

Испытательный центр

Федеральное бюджетное учреждение «Г осударственный региональный центр стандартизации, метрологии и испытаний имени А.М.Муратшина в Республике Башкортостан» (ФБУ «ЦСМ им. А.М.Муратшина в Республике Башкортостан») Юридический адрес: 450006, г. Уфа, б-р Ибрагимова, д. 55/59
Телефон/факс: 8 (347) 276-78-74
E-mail: info@bashtest.ru
Web-сайт: http://www.bashtest.ru

Правообладатель

Московское      научно-производственное      объединение      «Электрозавод»
(МНПО «Электрозавод»)
Юридический адрес: 107023, г. Москва, ул. Электрозаводская, д. 21

Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.

Конструктивно трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмотки с высоковольтной изоляцией. Активная часть трансформаторов находится в изоляционной покрышке. Изолятор установлен на основании, в котором находится коробка вывода вторичных обмоток. Основание трансформаторов представляет собой металлический сварной цоколь, имеющий болт заземления. На основании находится табличка технических данных, узел заземления. Выводы вторичной обмотки трансформаторов расположены в нижней части корпуса.

К трансформаторам данного типа относятся трансформаторы напряжения НКФ-110-57 У1 с серийными №№ 925557, 996266, 1101670, 1101678.

Трансформаторы напряжения расположены на территории подстанций ООО «Башкирэнерго».

Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.

Нанесение знака поверки на трансформатор не предусмотрено.

Пломбирование трансформаторов не предусмотрено.

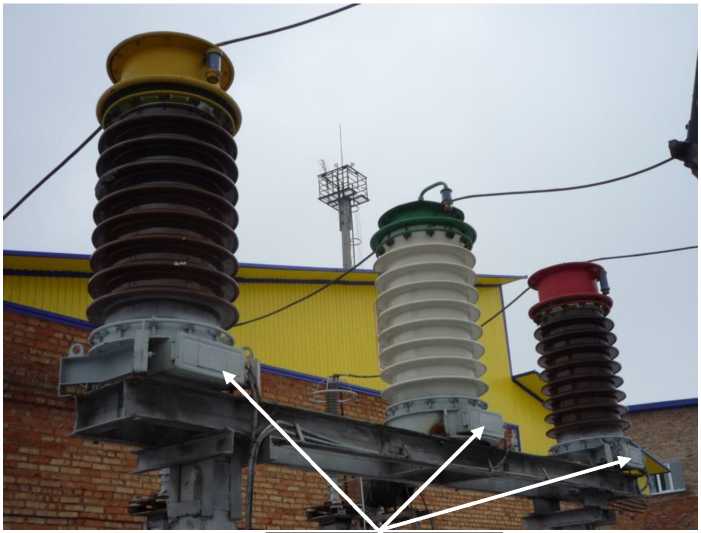

Общий вид трансформаторов напряжения представлен на рисунке 1.
