Номер по Госреестру СИ: 90899-23
90899-23 Трансформаторы напряжения
(НКФ-220-58)
Назначение средства измерений:
Трансформаторы напряжения НКФ-220-58 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 27.12.2023
Срок свидетельства -
Номер записи - 192805
ID в реестре СИ - 1413272
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1973
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2802 от 2023.12.27 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ-220-58)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82271-21 |
Трансформаторы напряжения, НКФ-110 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
86519-22 |
Трансформаторы напряжения, НКФ-110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
86658-22 |
Трансформаторы напряжения, НКФ 110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
87519-22 |
Трансформаторы напряжения, НКФ-220-58 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
87900-23 |
Трансформаторы напряжения, НКФ-110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89694-23 |
Трансформаторы напряжения, НКФ-110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90899-23 |
Трансформаторы напряжения, НКФ-220-58 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90900-23 |
Трансформаторы напряжения, НКФ-110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
91377-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
91378-24 |
Трансформатор напряжения, НКФ-110-58 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
93583-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
Кто поверяет Трансформаторы напряжения (НКФ-220-58)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Трансформаторы напряжения (НКФ-220-58)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/73 до 750/73 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладатель
Московское научно-производственное объединение «Электрозавод»
(МНПО «Электрозавод»)
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-техническихи радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Место осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4 Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru
Правообладатель
Московское научно-производственное объединение «Электрозавод»
(МНПО «Электрозавод»)
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из двух блоков. Каждый блок состоит из активной части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена на основание.
Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем стержням.
Электрическое соединение блоков осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока.
Линейный конец А первичной обмотки находится на крышке маслорасширителя, а заземляемый конец X и концы вторичных обмоток выведены на основание.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-220-58 с заводскими номерами 977585, 1019292, 1019293, 1019294, 1012375, 1019314.
Нанесение знака поверки на средство измерений не предусмотрено.

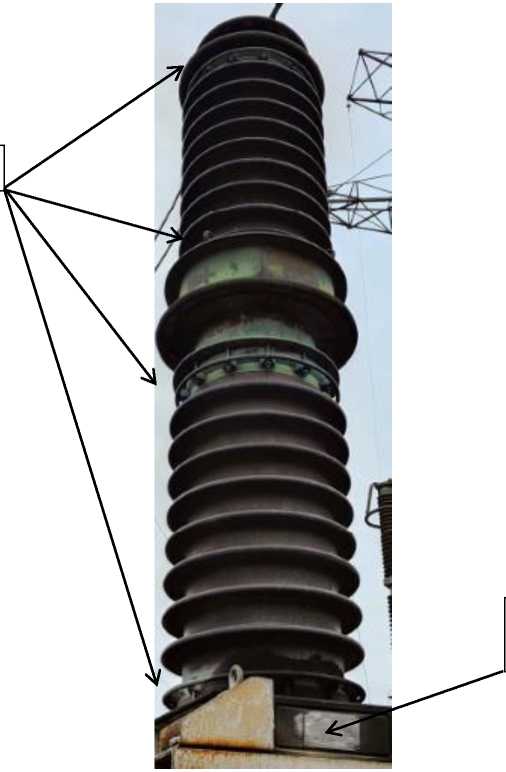

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Места пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов напряжения с указанием мест пломбировки и заводского номера
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Номинальное первичное напряжение, В |
220000:^3 | ||
|
Номинальное вторичное напряжение для основной обмотки, В |
100:^3 | ||
|
Класс точности основной вторичной обмотки по ГОСТ 1983-2015 |
0,5 |
1 |
3 |
|
Номинальная мощность основной вторичной обмотки, В •А |
400 |
600 |
1200 |
|
Номинальная частота, Гц |
50 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации по ГОСТ 15150-69: - температура окружающего воздуха, °С |
от -45 до +40 |
