Номер по Госреестру СИ: 90900-23
90900-23 Трансформаторы напряжения
(НКФ-110-57)
Назначение средства измерений:
Трансформаторы напряжения НКФ-110-57 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 27.12.2023
Срок свидетельства -
Номер записи - 192806
ID в реестре СИ - 1413273
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НКФ-110-57 У1, НКФ-110-57,
Производитель
Изготовитель - Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2802 от 2023.12.27 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ-110-57)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82271-21 |
Трансформаторы напряжения, НКФ-110 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
86519-22 |
Трансформаторы напряжения, НКФ-110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
86658-22 |
Трансформаторы напряжения, НКФ 110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
87519-22 |
Трансформаторы напряжения, НКФ-220-58 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
87900-23 |
Трансформаторы напряжения, НКФ-110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89694-23 |
Трансформаторы напряжения, НКФ-110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90899-23 |
Трансформаторы напряжения, НКФ-220-58 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90900-23 |
Трансформаторы напряжения, НКФ-110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
91377-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
91378-24 |
Трансформатор напряжения, НКФ-110-58 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Кто поверяет Трансформаторы напряжения (НКФ-110-57)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 9 | 9 | 0 | 0 | 9 | 9 | 0 |
Стоимость поверки Трансформаторы напряжения (НКФ-110-57)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/73 до 750/73 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладатель
Московское научно-производственное объединение «Электрозавод»
(МНПО «Электрозавод»)
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21
Изготовитель
Московское научно-производственное объединение «Электрозавод»
(МНПО «Электрозавод»)
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических
и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Место осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4 Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru
Правообладатель
Московское научно-производственное объединение «Электрозавод»
(МНПО «Электрозавод»)
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию. Принцип действия трансформаторов напряжения основан на законе электромагнитной индукции переменного тока. Заводские номера в виде цифрового обозначения нанесены на шильдик трансформаторов напряжения методом холодной штамповки.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации НКФ-110-57 с заводскими номерами 1003651, 994268, 1005461, 1005405, 1005448, модификации НКФ-110-57 У1 с заводскими номерами 1049825, 28425, 28421, 28458.
Нанесение знака поверки на средство измерений не предусмотрено.

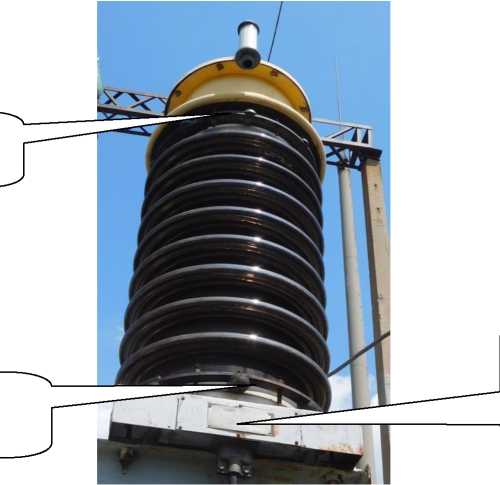

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Места для пломбировки
Места для пломбировки
л
Место для нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов напряжения с указанием мест пломбировки, места нанесения заводского номера
приведена в таблице 3.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения (заводские номера 1003651, 994268, 1005461, 1005405, 1005448) |
НКФ-110-57 |
5 шт. |
|
Трансформатор напряжения (заводской номер 1049825, 28425, 28421, 28458) |
НКФ-110-57 У1 |
4 шт. |
|
Паспорт |
- |
9 шт. |
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Номинальное напряжение первичной обмотки, кВ |
110:^3 | ||
|
Номинальное напряжение вторичной обмотки, В |
100:^3 | ||
|
Номинальная частота, Гц |
50 | ||
|
Класс точности основной вторичной обмотки по ГОСТ 1983-2015 |
0,5 |
1,0 |
3,0 |
|
Номинальная мощность основной вторичной обмотки, В •А |
400 |
600 |
1200 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации по ГОСТ 15150-69: - температура окружающего воздуха, °С |
от -45 до +40 |
