Номер по Госреестру СИ: 86519-22
86519-22 Трансформаторы напряжения
(НКФ-110-57)
Назначение средства измерений:
Трансформатор напряжения НКФ-110-57 (далее по тексту - трансформатор напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением 110 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 07.10.2022
Срок свидетельства -
Номер записи - 188481
ID в реестре СИ - 1401593
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НКФ-110-57,
Производитель
Изготовитель - Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№2601 от 2024.10.31 ПРИКАЗ_Об утверждении типов средств измерений (20)
№2131 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ-110-57)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82271-21 |
Трансформаторы напряжения, НКФ-110 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
86519-22 |
Трансформаторы напряжения, НКФ-110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
86658-22 |
Трансформаторы напряжения, НКФ 110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
87519-22 |
Трансформаторы напряжения, НКФ-220-58 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
87900-23 |
Трансформаторы напряжения, НКФ-110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89694-23 |
Трансформаторы напряжения, НКФ-110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90899-23 |
Трансформаторы напряжения, НКФ-220-58 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90900-23 |
Трансформаторы напряжения, НКФ-110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
91377-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
91378-24 |
Трансформатор напряжения, НКФ-110-58 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
93583-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Трансформаторы напряжения (НКФ-110-57)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 6 | 6 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы напряжения (НКФ-110-57)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.216-2011 Государственная система обеспечения единства измерений (ГСИ).Трансформаторы напряжения. Методика поверки.
ПравообладательМосковское научно-производственное объединение «Электрозавод» (МНПО «Электрозавод»)
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформатора напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформатор напряжения состоит из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию. Активная часть трансформатора напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Корпус трансформатора напряжения снабжен табличкой (шильдом) с указанием заводского номера и основных метрологических и технических характеристик.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения с зав №№ 980271, 980275, 980291, 980323, 980329, 980289.
Общий вид трансформатора напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
Места пломбировки от несанкционированного доступа находятся на концах выводов вторичных обмоток.

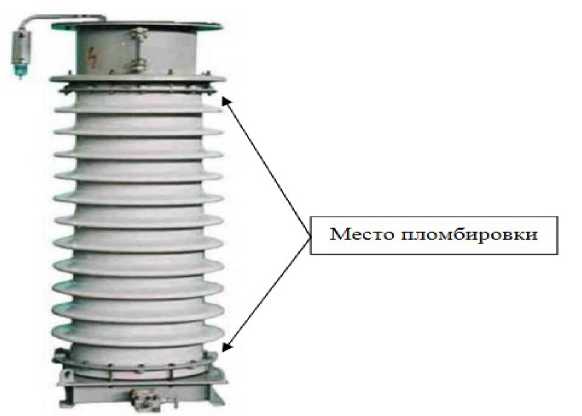

Рисунок 1 - Общий вид трансформатора напряжения и схема пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики НКФ-110-57
|
Наименование характеристики |
Значение | ||
|
Заводские номера |
980271 980275 980291 980323 980329 980289 | ||
|
Номинальное напряжение первичной обмотки, В |
110000/^3 | ||
|
Номинальное напряжение вторичной обмотки: - основной, В |
100/V3 | ||
|
- дополнительной, В |
100 | ||
|
Номинальная частота, Гц |
50 | ||
|
Класс точности основной вторичной обмотки |
0,5 |
1 |
3 |
|
Номинальная мощность основной вторичной обмотки, ВА |
400 |
600 |
1200 |
|
Предельная мощность: - максимальная, В •А |
2000 | ||
|
- дополнительной обмотки, В •А |
1200 | ||
Таблица 2 - Основные технические характеристики НКФ-110-57
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °C |
от -45 до +40 |
