Номер по Госреестру СИ: 87900-23
87900-23 Трансформаторы напряжения
(НКФ-110-57)
Назначение средства измерений:
Трансформаторы напряжения НКФ-110-57 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательМосковское научно-производственное объединение «Электрозавод» (МНПО «Электрозавод»)
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес филиала: 630004, г. Новосибирск, пр-т Димитрова, д. 4Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию. Принцип действия трансформаторов напряжения основан на законе электромагнитной индукции переменного тока. Заводские номера в виде цифрового обозначения нанесены на шильдик трансформаторов напряжения методом холодной штамповки.
Трансформаторы напряжения выпущены в модификациях НКФ-110-57 и НКФ-110-57 У1, которые отличаются друг от друга указанием в обозначении климатического исполнения У1.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации НКФ-110-57 У1 с заводскими номерами 1047427, 1047411, 1047397, 1036190 и модификации НКФ-110-57 с заводскими номерами 988663, 988845, 988847, 988856, 988870, 988909, 1019188, 1019783, 1019209, 1019186, 1019139.
Нанесение знака поверки на средство измерений не предусмотрено.

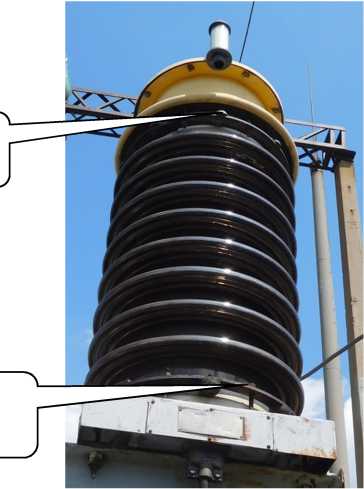

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Места для
пломбировки
____—______
—
Места для
пломбировки
_____________________-_________
Рисунок 1 - Общий вид трансформаторов напряжения с указанием мест пломбировки
приведена в таблице 3.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Трансформатор напряжения (с заводскими номерами 1047427, 1047411, 1047397, 1036190) |
НКФ-110-57 У1 |
4 шт. |
Трансформатор напряжения (с заводскими номерами 988663, 988845, 988847, 988856, 988870, 988909, 1019188, 1019783, 1019209, 1019186, 1019139) |
НКФ-110-57 |
11 шт. |
Паспорт |
- |
15 шт. |
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Номинальное первичное напряжение, В |
110000:^3 | ||
Номинальное вторичное напряжение для основной обмотки, В |
100:^3 | ||
Класс точности |
0,5 |
1 |
3 |
Номинальная вторичная нагрузка, 1ТА |
400 |
600 |
1200 |
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации по ГОСТ 15150-69: - температура окружающего воздуха, °С |
от -45 до +40 |
