Номер по Госреестру СИ: 93391-24
93391-24 Акселерометры ЕСМА
(ARx)
Назначение средства измерений:
Акселерометры ЕСМА ARx (далее по тексту - акселерометры) предназначены для измерений ускорения. Акселерометры могут использоваться в качестве рабочих эталонов 1 разряда в соответствии с Государственной поверочной схемой для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения и могут применятся для поверки (калибровки) рабочих эталонов 2-го разряда и рабочих средств измерений.
Внешний вид.
Акселерометры ЕСМА
Рисунок № 1
Общие сведения
Дата публикации - 04.10.2024
Срок свидетельства - 03.10.2029
Номер записи - 195214
ID в реестре СИ - 1420315
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности - Да
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2312 от 2024.10.03 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Акселерометры ЕСМА (ARx)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82086-21 18.06.2026 |
Усилители заряда дифференциальные, EL-SCADA RAV-Ch Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
90859-23 25.12.2028 |
Акселерометры промышленные, ЕСМА 15ХХ Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
3 года |
|
91401-24 26.02.2029 |
Преобразователи виброскорости, ЕСМА Vxx Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
91999-24 27.04.2029 |
Измерители крутящего момента силы, ЕСМА Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
1 года |
|
93391-24 03.10.2029 |
Акселерометры ЕСМА, ARx Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
94805-25 05.03.2030 |
Газоанализаторы, EL-SCADA Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
Кто поверяет Акселерометры ЕСМА (ARx)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Акселерометры ЕСМА (ARx)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта 26.51.66-011-73900527-2023-ПС и руководства по эксплуатации в 26.51.66-011-73900527-2023-РЭ типографским способом в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в 26.51.66-011-73900527-2023-РЭ, раздел 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
26.51.66-011-73900527-2023-ТУ. Акселерометр ЕСМА ARx. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ЭЛ-СКАДА» (ООО «ЭЛ-СКАДА») ИНН 5904117160
Юридический адрес: 614067, г. Пермь, ул. Генерала Наумова, д. 8 Телефон: (342) 214-94-34
E-mail: info@el-scada.ru
Web-site: www.el-scada.ru
Изготовитель
Общество с ограниченной ответственностью «ЭЛ-СКАДА» (ООО «ЭЛ-СКАДА») ИНН 5904117160Адрес: 614067, г. Пермь, ул. Генерала Наумова, д. 8 Телефон: (342) 214-94-34
E-mail: info@el-scada.ru
Web-site: www.el-scada.ru
Испытательный центр
Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37
Телефон: (83130) 22224, 22253
Факс: (83130) 22232
E-mail: nio30@olit.vniief.ru
Правообладатель
Общество с ограниченной ответственностью «ЭЛ-СКАДА» (ООО «ЭЛ-СКАДА») ИНН 5904117160Юридический адрес: 614067, г. Пермь, ул. Генерала Наумова, д. 8 Телефон: (342) 214-94-34
E-mail: info@el-scada.ru
Web-site: www.el-scada.ru
Принцип действия акселерометров основан на генерации электрического сигнала, пропорционального воздействующему ускорению.
В конструкции акселерометра использована механическая схема, представляющая собой кварцевый преобразователь инерционного типа, использующий прямой пьезоэлектрический эффект, и обеспечивающий долговременную стабильность и широкий температурный диапазон. Малая чувствительность акселерометров к внешним влияющим факторам позволяет проводить точные измерения ускорений во всех отраслях промышленности.
Акселерометры имеют модификации ARC-10K, ARC-50K, ARC-10K-HT, ARI-05K, которые отличаются номинальным коэффициентом преобразования, амплитудным и частотным диапазонами. Модификация ARI-05K имеет встроенный усилитель.
Структура обозначений акселерометров (символы «Х» могут отсутствовать):
Х
-ХХК
-X
код особенностей конструкции: HT - повышенный температурный диапазон
диапазон измерений: 05К - 5^103 м/с2; 10К - 10-103 м/с2; 50К - 10-103 м/с2__________
код конструкции акселерометра: C - зарядового типа; I - со встроенной электроникой
область применения: R - для точных измерений
код измеряемой физической величины: А - виброускорение
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом гравировки на корпус.
Пломбирование акселерометров не предусмотрено.

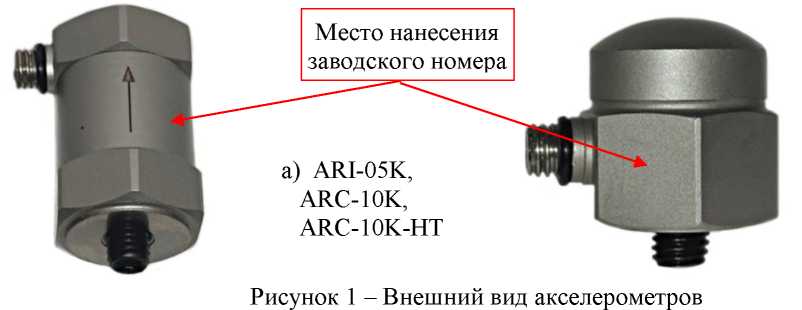

Внешний вид акселерометров приведён на рисунке 1.
б) ARC-50K
Таблица 3 -
|
Наименование |
Обозначение |
Кол-во |
|
Акселерометр ЕСМА |
ARx* |
1 шт. |
|
Комплект принадлежностей |
- |
1 шт. |
|
Акселерометр ЕСМА ARx. Паспорт |
26.51.66-011-73900527-2023-ПС |
1 экз. |
|
Акселерометр ЕСМА ARx. Руководство по эксплуатации |
26.51.66-011 -73900527-2023-РЭ |
1 экз. на партию |
|
* - исполнение по заказу (индивидуальное обозначение по конструкторской документации) | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитуды ускорения, м/с2 | |
|
- для ARI-05K |
от 0,1 до 5000 |
|
- для ARC-10K, ARC-10K-HT, ARC-50K |
от 0,1 до 10000 |
|
Номинальный коэффициент преобразования на опорной частоте 160 Гц: | |
|
- для ARC-10K, пКл/(м^с-2) |
0,125 |
|
- для ARC-10K-HT, пКл/(м^с’2) |
0,120 |
|
- для ARC-50K, пКл/(м^с-2) |
0,200 |
|
- для ARI-05K, мВ/(м^с-2) |
1,000 |
|
Пределы отклонения коэффициента преобразования от номинального значения, % |
± 10 |
|
Диапазон рабочих частот, Гц: | |
|
- для ARC-10K |
от 2 до 3000 |
|
- для ARC-10K-HT |
от 2 до 5000 |
|
- для ARC-50K |
от 2 до 5000 |
|
- для ARI-05K |
от 2 до 10000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее: | |
|
- для ARC-10K |
20 |
|
- для ARC-10K-HT, ARI-05K |
30 |
|
- для ARC-50K |
45 |
|
Неравномерность частотной характеристики относительно значения на базовой частоте 160 Гц в пределах, %: | |
|
- в диапазоне от 20 до 800 Гц включ. |
±0,7 |
|
- в диапазоне от 2 до 2000 Гц включ. |
±1,6 |
|
- в диапазоне от 2 до 5000 Гц включ. (кроме ARC-10K) |
±2,5 |
|
- в диапазоне от 2 до 3000 Гц включ. для ARC-10K |
±2,5 |
|
- в диапазоне от 2 до 10000 Гц включ. для ARI-05K |
±3,3 |
|
Нелинейность амплитудной характеристики в пределах, %: | |
|
- в диапазоне от 0,1 до 400 м/с2 включ. |
±0,3 |
|
- в диапазоне св. 400 м/с2 до максимальной измеряемой амплитуды |
±2 |
|
Пределы допускаемой основной относительной погрешности измерений ускорения в диапазоне амплитуд до 400 м/с2 включ., %: | |
|
- в диапазоне частот от 20 до 800 Гц включ. |
±1,0 |
|
- в диапазоне частот от 2 до 2000 Гц включ. |
±2,0 |
|
- в диапазоне частот от 2 до 5000 Гц включ. (кроме ARC-10K) |
±3,0 |
|
- в диапазоне частот от 2 до 3000 Гц включ. для ARC-10K |
±3,0 |
|
- в диапазоне частот от 2 до 10000 Гц включ. для ARI-05K |
±4,0 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Относительный коэффициент поперечного преобразования, %, не более |
3 |
|
Коэффициент влияния температуры окружающего воздуха в диапазоне рабочих температур, %/°С |
±0,03 |
|
Нормальные условия измерений
|
от +18 до +25 80 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон частот с неравномерностью частотной характеристики ±10 %, Гц:
|
от 0,5 до 6500 от 0,5 до 10000 от 1,0 до 12500 от 1,0 до 12500 |
|
Электрическое сопротивление между сигнальными выводами в нормальных условиях (кроме ARI-05K), МОм, не менее |
1000 |
|
Напряжение питания для ARI-05K, В |
от +18 до +30 |
|
Габаритные размеры (диаметрхвысота), мм, не более:
|
20x30 20x20 |
|
Масса, г, не более:
|
45 20 |
|
Условия эксплуатации: а) рабочий диапазон температур, °С:
|
от -60 до +150 от -60 до +200 от -60 до +120 |
