Номер по Госреестру СИ: 94805-25
94805-25 Газоанализаторы
(EL-SCADA)
Назначение средства измерений:
Газоанализаторы EL-SCADA (далее - газоанализаторы) для непрерывного измерения объемной доли различных компонентов в промышленных выбросах, дымовых газах, биогазах, технологических в автомобильных выбросах.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 4
Внешний вид.
Газоанализаторы
Рисунок № 5
Внешний вид.
Газоанализаторы
Рисунок № 6
Внешний вид.
Газоанализаторы
Рисунок № 7
Внешний вид.
Газоанализаторы
Рисунок № 8
Внешний вид.
Газоанализаторы
Рисунок № 9
Внешний вид.
Газоанализаторы
Рисунок № 10
Общие сведения
Дата публикации - 07.03.2025
Срок свидетельства - 05.03.2030
Номер записи - 196599
ID в реестре СИ - 1423985
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
EL-SCADA IK-1.1,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№454 от 2025.03.05 ПРИКАЗ_Об утверждении типов средств измерений (24)
Наличие аналогов СИ: Газоанализаторы (EL-SCADA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82086-21 18.06.2026 |
Усилители заряда дифференциальные, EL-SCADA RAV-Ch Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
90859-23 25.12.2028 |
Акселерометры промышленные, ЕСМА 15ХХ Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
3 года |
|
91401-24 26.02.2029 |
Преобразователи виброскорости, ЕСМА Vxx Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
91999-24 27.04.2029 |
Измерители крутящего момента силы, ЕСМА Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
1 года |
|
93391-24 03.10.2029 |
Акселерометры ЕСМА, ARx Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
94805-25 05.03.2030 |
Газоанализаторы, EL-SCADA Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Кто поверяет Газоанализаторы (EL-SCADA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СМЦ" (RA.RU.312796) | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Газоанализаторы (EL-SCADA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, предназначенное для управления газоанализаторами, считывания, отображения, хранения и передачи данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние встроенного программного обеспечения на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже | |
|
EL-SCADA IK-1.1 |
1.XXX.X |
|
EL-SCADA IK-1.2 |
V1.X.X |
|
EL-SCADA IK-2.1 |
V1.X.XX |
|
EL-SCADA IK-2.2 | |
|
EL-SCADA UV-1.1 |
V3.XXX.X |
|
EL-SCADA UV-1.2 |
V5.XXX.NOX |
|
EL-SCADA UV-2 |
V120C.XXXXXX.XXXX.XX |
|
EL-SCADA IK-3 |
V1.X.X |
|
EL-SCADA LG-1 |
222C.C.V1.X.X |
|
EL-SCADA LG-2 | |
|
EL-SCADA F |
VA3.X.X.X |
|
EL-SCADA М |
MVOCS.V4.X.X.XX.XXXXXXXXXX |
|
EL-SCADA C |
GC.RUIYI.DualFID.XXXXXXXXX |
|
EL-SCADA T |
295A.C2.V5.X.XX.XXXXXXXX |
|
EL-SCADA LG-1L |
MAI.164C.V4.XX |
|
EL-SCADA LG-1LB |
163D.C.V5.XX.XX |
|
EL-SCADA LG-2L |
295A.C2.V5.X.XX.XXXXXXXX |
|
EL-SCADA LG-3L |
812B.C9.V0.X.XX.XXXXXX |
|
EL-SCADA UV-P |
3.XX.XXX |
|
EL-SCADA F-P |
VE4.X.X.X |
|
EL-SCADA M-P |
NO.V6.X.X.XX.XXXXXXXX |
|
Примечание - «Х» может принимать цифровые значения от 0 до 9, буквенные значения от «A» до «Z», и не относится к метрологически значимой части ПО. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом и на идентификационную табличку печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководств по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 21 ноября 2023 г. № 2415 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ТУ 26.51.53.110-008-73900527-2023 Газоанализаторы EL-SCADA. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ЭЛ-СКАДА» (ООО «ЭЛ-СКАДА») ИНН 5904117160
Юридический адрес: 614067, г. Пермь, ул. Генерала Наумова, д. 8 Тел.: +6 (342) 214-93-34
E-mail: info@el-scada.ru
Изготовитель
Общество с ограниченной ответственностью «ЭЛ-СКАДА» (ООО «ЭЛ-СКАДА») ИНН 5904117160Адрес: 614067, г. Пермь, ул. Генерала Наумова, д. 8 Тел.: +6 (342) 214-93-34
E-mail: info@el-scada.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «ЭЛ-СКАДА» (ООО «ЭЛ-СКАДА») ИНН 5904117160Юридический адрес: 614067, г. Пермь, ул. Генерала Наумова, д. 8 Тел.: +6 (342) 214-93-34
E-mail: info@el-scada.ru
Газоанализаторы представляют собой одноблочные или многоблочные стационарные приборы непрерывного действия с конвекционной подачей контролируемой среды на блоки модулей.
Газоанализаторы выпускаются в 18 моделях: EL-SCADA 1К-1.Х, EL-SCADA 1К-2.Х, EL-SCADA IK-3, EL-SCADA иУ-1.Х, EL-SCADA UV-2, EL-SCADA LG-1, EL-SCADA LG-2, EL-SCADA F, EL-SCADA C, EL-SCADA EL-SCADA LG-1LB, EL-SCADA LG-2L, EL-SCADA F-P, EL-SCADA M-P.
Модели отличаются количеством
M, EL-SCADA T, EL-SCADA LG-1L, EL-SCADA LG-3L, EL-SCADA UV-P,
возможных определяемых компонентов, количеством сигналов ввода-вывода, конструктивным исполнением.
Конструктивно газоанализаторы могут быть выполнены в виде одного или нескольких блоков с микропроцессорным управлением и ЖК-дисплеем.
Газоанализаторы модели EL-SCADA IK-1.X выпускаются в двух модификациях: EL-SCADA IK-1.1 и EL-SCADA IK-1.2.
Газоанализаторы модели EL-SCADA 1К-1.Х модификации EL-SCADA IK-1.1 предназначены для непрерывного измерения содержания различных компонентов газовых смесей в промышленных выбросах, дымовых газах, технологических газах, биогазах и прочих газовых средах. Они измеряют концентрацию определяемых компонентов: CO, CO2, NO, NO2, СН4, SO2, H2S, O2 и N2O с помощью модуля недисперсионной ИК спектроскопии, модуля недисперсионной ИК спектроскопии с корреляцией по газовому фильтру, модуля УФ спектроскопии, модуля абсорбционной спектроскопии с перестраиваемым диодным лазером, электрохимического или парамагнитного модуля, а также с помощью расчета определяют значение NOx (сумма значений концентраций NO и NO2).
Газоанализаторы модели EL-SCADA 1К-1.Х модификации EL-SCADA IK-I.2 предназначены для контроля автомобильных выбросов. Они измеряют концентрацию определяемых компонентов: CO, CO2, O2 с помощью модуля недисперсионной ИК спектроскопии, электрохимического или парамагнитного модуля.
Газоанализаторы модели EL-SCADA 1К-2.Х выпускаются в двух модификациях: EL-SCADA IK-2.1 и EL-SCADA IK-2.2. Газоанализаторы предназначены для непрерывного измерения содержания различных компонентов газовых смесей в промышленных выбросах, дымовых газах, технологических газах, биогазах и прочих газовых средах.
Газоанализаторы модели EL-SCADA IK-2.X модификации EL-SCADA IK-2.I предназначены для непрерывного измерения концентрации определяемых компонентов: CO, CO2, CH4, суммы углеводородов (CnHm), H2, O2, C2H2, C2H4 с помощью модуля недисперсионной ИК спектроскопии, модуля абсорбционной спектроскопии с перестраиваемым диодным лазером, электрохимического модуля, парамагнитного модуля и термокондуктометрического модуля, а также с помощью расчета определяют значение содержания N2.
Газоанализаторы модели EL-SCADA IK-2.X модификации EL-SCADA IK-2.2 предназначены для непрерывного измерения концентрации определяемых компонентов: CO2, СО, CH4, О2, H2S с помощью модуля недисперсионной ИК спектроскопии, электрохимического и парагматнитного модуля.
Газоанализаторы модели EL-SCADA UV-1.X выпускаются в двух модификациях: EL-SCADA UV-1.1 и EL-SCADA UV-I.2.
Газоанализаторы модели EL-SCADA UV-1.Х модификации EL-SCADA UV-1.1 предназначены для непрерывного измерения содержания различных компонентов газовых смесей в промышленных выбросах, дымовых газах, технологических газах, биогазах и прочих газовых средах. Они измеряют концентрацию определяемых компонентов: SO2, NO, NO2, CO, СО2 и O2 с помощью модуля УФ спектроскопии, модуля недисперсионной ИК спектроскопии и с помощью электрохимического или парамагнитного модуля, а также с помощью расчета определяют значение NOx (сумма значений концентраций NO и NO2).
Газоанализаторы модели EL-SCADA UV-1.Х модификации EL-SCADA UV-1.2 предназначены для контроля автомобильных выбросов. Они измеряют концентрацию определяемых компонентов: NO, NO2 с помощью модуля УФ спектроскопии, хемилюминесцентного метода и электрохимического или парамагнитного модуля, а также с помощью расчета определяют значение NOx (сумма значений концентраций NO и NO2).
Газоанализаторы моделей EL-SCADA UV-2, EL-SCADA UV-P предназначены для непрерывного измерения содержания различных компонентов газовых смесей в промышленных выбросах, дымовых газах, технологических газах, биогазах и прочих газовых средах. Они измеряют концентрацию определяемых компонентов: SO2, NO, NO2, CO, CO2, H2S, Cl2 и O2 с помощью модуля УФ спектроскопии, модуля абсорбционной спектроскопии спектроскопии, а также с помощью расчета определяют значение NOx (сумма значений концентраций NO и NO2).
с перестраиваемым диодным лазером, модуля недисперсионной ИК с помощью электрохимического модуля и циркониевого модуля,
Газоанализаторы моделей EL-SCADA LG-I, EL-SCADA LG-2 предназначены для контроля выбросов промышленных дымовых газов и технологических газов. Они измеряют концентрацию определяемых компонентов: CO, CO2, NO, NO2, SO2, H2O, O2, NH3, H2S, HCl, HF, N2O, CH4, C3H8, HCHO, C2H2, C2H4, C2H6, HCN с помощью модуля абсорбционной спектроскопии с перестраиваемым диодным лазером.
Газоанализаторы модели EL-SCADA LG-ILB, EL-SCADA LG-IL представляют собой многоблочные приборы, которые предназначены для контроля выбросов промышленных дымовых газов и технологических газов. Они измеряют концентрацию определяемых компонентов: NH3, CO2, CO, H2S, CH4, NO, NO2, O2, SO2, H2O, HCl, HF, C2H4, C2H2, N2O с помощью модуля абсорбционной спектроскопии с перестраиваемым диодным лазером.
Газоанализаторы модели EL-SCADA LG-2L предназначены для контроля выбросов промышленных дымовых газов и технологических газов. Они измеряют концентрацию определяемых компонентов: NH3, CO2, CO, H2S, CH4, NO, NO2, O2, H2O, HCl, HF с помощью модуля абсорбционной спектроскопии с перестраиваемым диодным лазером.
Газоанализаторы модели EL-SCADA F, EL-SCADA F-P предназначены для контроля выбросов промышленных дымовых газов и технологических газов. Они измеряют концентрацию определяемых компонентов: SO2, NO, NO2, CH4, NH3, HCl, HF, CO, CO2, O2, H2O, N2O, C2H2, C2H4 с помощью модуля ИК спектроскопии с использованием преобразования Фурье, с помощью электрохимического модуля.
Газоанализаторы модели EL-SCADA М, EL-SCADA M-P предназначены для измерения содержания суммы углеводородов (CnHm), в том числе неметановых углеводородов (NMHC), метана (СН4), с помощью модуля газовой хроматографии с пламенно-ионизационным детектором.
Газоанализаторы модели EL-SCADA С предназначены для контроля автомобильных выбросов и измерения концентрации суммы углеводородов (СхНу) и количества метана (CH4) с помощью модуля с пламенно-ионизационным детектором, а также методом вычислений определяют число неметановых углеводородов NMHC.
Газоанализаторы модели EL-SCADA T предназначены для непрерывного измерения содержания водорода (H2) в газах с помощью термокондуктометрического метода (метод теплопроводности).
Газоанализаторы модели EL-SCADA LG-3L предназначены для измерения концентрации определяемых компонентов: NO, NO2, NOx, SO2, CO, CO2 с помощью модуля УФ спектроскопии, модуля абсорбционной спектроскопии с перестраиваемым диодным лазером, а также с помощью расчета определяет значение NOx (сумма значений концентраций NO и NO2).
Газоанализаторы модели EL-SCADA IK-3 предназначены для непрерывного измерения содержания различных компонентов газовых смесей в технологических газах, биогазах, различных видах природного газа и прочих газовых смесях. Они измеряют концентрацию определяемых компонентов: CO, CO2, CH4, CnHm, H2S, H2 и O2 с помощью модуля недисперсионной ИК спектроскопии, модуля абсорбционной спектроскопии с перестраиваемым диодным лазером, термокондуктометрического модуля, электрохимического модуля или парамагнитного модуля, а также с помощью расчета определяют значение содержания N2.
Газоанализаторы выпускаются в следующих исполнениях:
-
- общепромышленные и взрывозащищенные;
-
- стационарные для монтажа в шкафу, стационарные типа In-situ - для монтажа напрямую в газоход или дымовую трубу;
-
- переносные.
Модели EL-SCADA IK-3, EL-SCADA LG-1L выпускаются во взрывозащищенном исполнении.
Конструктивно газоанализаторы состоят из:
-
- основного блока;
-
- измерительного блока (для моделей EL-SCADA LG-2L, EL-SCADA LG-3L);
-
- приемного блока (для моделей EL-SCADA LG-1L, EL-SCADA LG-1LB);
-
- передающего блока (для моделей EL-SCADA LG-1L, EL-SCADA LG-1LB);
-
- соединительного блока (для моделей EL-SCADA LG-1L, EL-SCADA LG-1LB);
-
- блока предварительной обработки (для моделей EL-SCADA UV-P, EL-SCADA F-P, EL-SCADA M-P);
-
- микропроцессора для диагностики, обработки и хранения результатов измерения;
-
- ЖК дисплея для визуализации результатов измерений и управления;
-
- терморегулятора для поддержания температуры внутри корпуса (по заказу);
-
- термостатированного корпуса для поддержания заданной температуры (по заказу);
-
- платы входных/выходных сигналов (в зависимости от конфигурации);
-
- интерфейса связи RS485, RS232, Modbus (в зависимости от конфигурации).
Газоанализаторы отображают на жидкокристаллическом дисплее данные о состоянии газоанализаторов и данные о концентрации анализируемых компонентов в объемных долях (%, млн-1) и единицах массовой концентрации (мг/м3).

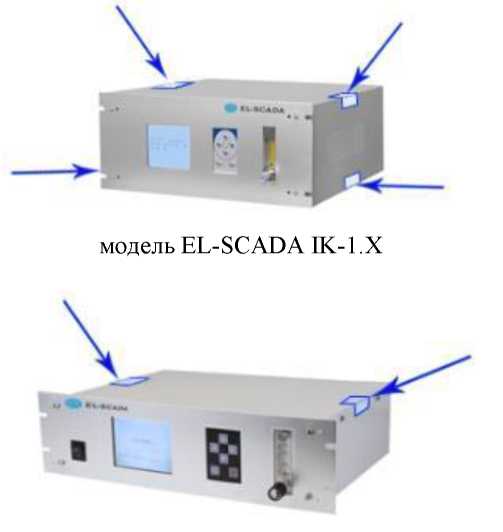

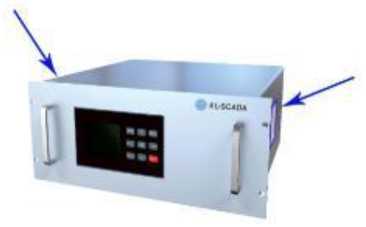

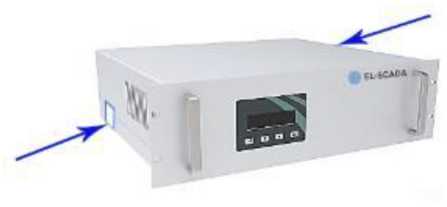

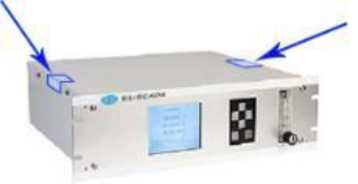

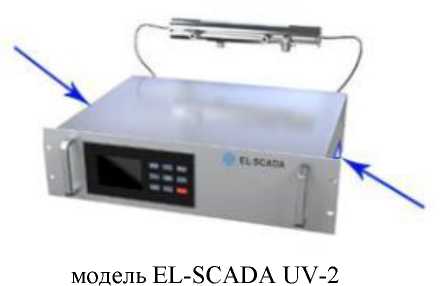

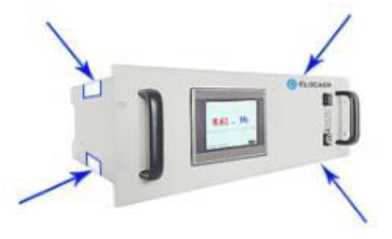

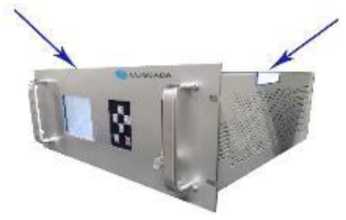

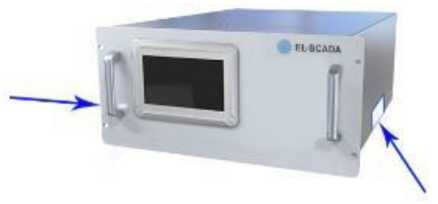

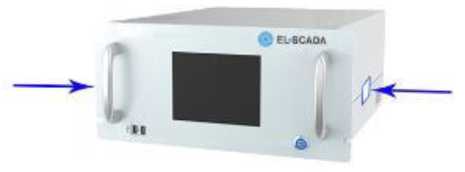

Общий внешний вид газоанализаторов и места пломбировки (стрелками) приведены на рисунке 1.
Пломбирование газоанализаторов предусмотрено пломбой-наклейкой предприятия-изготовителя на боковой стенке корпуса.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Газоанализаторы имеют серийные номера, которые наносятся печатным способом в виде цифрового обозначения на идентификационную табличку (рисунок 2), закрепленную методом наклейки. Идентификационные таблички наносятся на все блоки, входящие в состав одного образца многоблочного газоанализатора. Серийные номера на каждом блоке одного образца идентичны.
модель EL-SCADA UV-1.X
модель EL-SCADA IK-2.X
модель EL-SCADA F
модель EL-SCADA LG-1
модель EL-SCADA Т
модель EL-SCADA LG-2

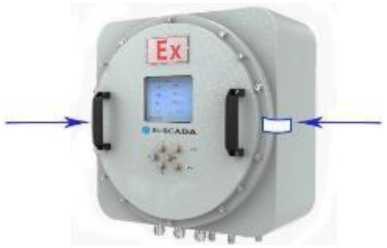

модель EL-SCADA IK-3
модель EL-SCADA M
модель EL-SCADA C
модель EL-SCADA LG-1LB
А) Газоанализаторы EL-SCADA стационарные для монтажа в шкафу (на стойке)
модель EL-SCADA LG-1L
модель EL-SCADA LG-3L

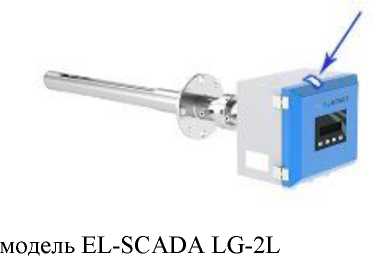

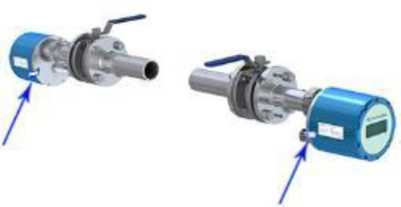

Б) Газоанализаторы EL-SCADA стационарные типа in situ для монтажа напрямую в газоход или дымовую трубу модель EL-SCADA M-P
модель EL-SCADA F-P

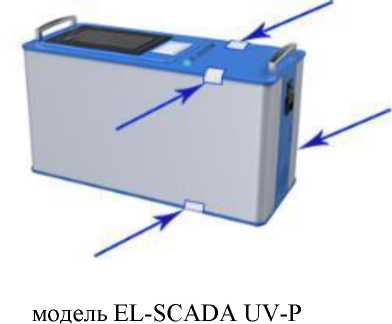

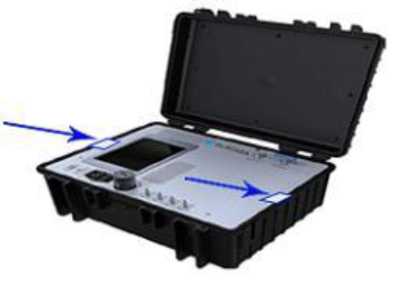

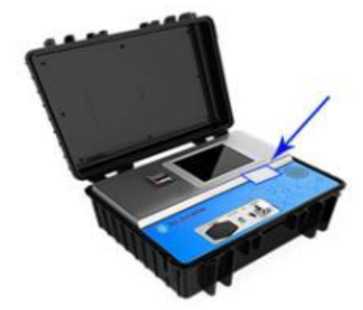

В) Газоанализаторы EL-SCADA переносные
Рисунок 1 - Общий вид газоанализаторов EL-SCADA
Газоанализатор EL-SCADA LG-1L
Приемный блок
Дата изготовления: май, 2023 г. Температура окр.среды: -20 ... +60 С Электропитание: 210-220 VAC 50 Hz Степень защиты: IP 66
• ЭЖКАДА
Серийный номер: 0001^
Место нанесения знака
Предупреждение!
Не открывать, если устройство под напряжением!
Место нанесения серийного номера
утверждения типа
ООО <1ЭЛ-СКАДА»
614067, Пермский край, г.Пермь
ул. Генерала Наумова, 3
+7 (342) 214 94 34, info@el-scada.ru
Ч____________________
Орган по сертификации:
ООО «сПРОММАШ ТЕСТ Метрология»
№ RU С-Пи.АЖ53.В.04326.23 ____________________У
Рисунок 2 - Идентификационная табличка газоанализаторов
Таблица 2 - Метрологические характеристики газоанализаторов моделей EL-SCADA IK-1.X (модификации EL-SCADA IK-1.1), EL-SCADA 1К-2.Х (модификации EL-SCADA IK-2.I, EL-SCADA IK-2.2), EL-SCADA IK-3, EL-SCADA иУ-1.Х (модификации EL-SCADA UV-1.1), EL-SCADA UV-2, EL-SCADA LG-1, EL-SCADA LG-2, EL-SCADA F, EL-SCADA M, EL-SCADA T, EL-SCADA LG-3L
|
Метод анализа |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой приве-денной2) погрешности, % | |
|
от 0 до 200 млн-1 включ. |
±8 | |||
|
св. 200 до 500 млн-1 включ. |
±8 | |||
|
св. 500 до 1000 млн-1 включ. |
±5 | |||
|
св. 1000 до 2000 млн-1 включ. |
±5 | |||
|
Диоксид серы (IV) |
св. 2000 до 3000 млн-1 включ. |
±5 | ||
|
SO2 |
св. 3000 до 5000 млн-1 включ. |
±5 | ||
|
св. 0,5 до 1 % включ. |
±5 | |||
|
св. 1 до 2 % включ. |
±5 | |||
|
св. 2 до 3 % включ. |
±5 | |||
|
св. 3 до 4 % включ. |
±4 | |||
|
св. 4 до 5 % |
±4 | |||
|
от 0 до 100 млн-1 включ. |
±10 | |||
|
св. 100 до 500 млн-1 включ. |
±8 | |||
|
св. 500 до 1500 млн-1 включ. |
±8 | |||
|
св. 1500 до 3000 млн-1 включ. |
±5 | |||
|
Оксид азота (II) |
NO |
св. 3000 до 5000 млн-1 включ. |
±5 | |
|
св. 0,5 до 1 % включ. |
±5 | |||
|
Недисперсионная |
св. 1 до 2 % включ. |
±4 | ||
|
св. 2 до 3 % включ. |
±4 | |||
|
ИК спектроскопия | ||||
|
св. 3 до 4 % включ. |
±4 | |||
|
св. 4 до 5 % |
±4 | |||
|
от 0 до 10 млн-1 включ. |
±10 | |||
|
св. 10 до 50 млн-1 включ. |
±10 | |||
|
св. 50 до 500 млн-1 включ. |
±8 | |||
|
св. 500 до 1000 млн-1 включ. |
±5 | |||
|
св. 1000 до 2000 млн-1 включ. |
±5 | |||
|
св. 2000 до 3000 млн-1 включ. |
±5 | |||
|
св. 3000 до 5000 млн-1 включ. |
±5 | |||
|
Оксид углерода |
СО |
св. 0,5 до 1 % включ. |
±5 | |
|
(II) |
св. 1 до 2 % включ. |
±5 | ||
|
св. 2 до 3 % включ. |
±5 | |||
|
св. 3 до 4 % включ. |
±5 | |||
|
св. 4 до 5 % включ. |
±5 | |||
|
св. 5 до 20 % включ. |
±3 | |||
|
св. 20 до 50 % включ. |
±3 | |||
|
св. 50 до 100 % |
±3 | |||
Метод анализа
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой приве-денной2) погрешности, % | |
|
Диоксид углерода (IV) |
СО2 |
от 0 до 10 млн-1 включ. |
±8 |
|
св. 10 до 100 млн-1 включ. |
±8 | ||
|
св. 100 до 500 млн-1 включ. |
±8 | ||
|
св. 500 до 1000 млн-1 включ. |
±8 | ||
|
св. 1000 до 2000 млн-1 включ. |
±8 | ||
|
св. 2000 до 3000 млн-1 включ. |
±8 | ||
|
св. 3000 до 5000 млн-1 включ. |
±8 | ||
|
св. 0,5 до 1 % включ. |
±3 | ||
|
св. 1 до 2 % включ. |
±3 | ||
|
св. 2 до 3 % включ. |
±3 | ||
|
св. 3 до 4 % включ. |
±3 | ||
|
св. 4 до 5 % включ. |
±3 | ||
|
св. 5 до 10 % включ. |
±3 | ||
|
св. 10 до 20 % включ. |
±3 | ||
|
св. 20 до 50 % включ. |
±3 | ||
|
св. 50 до 100 % |
±3 | ||
|
Метан |
СН4 |
от 0 до 100 млн-1 включ. |
±10 |
|
св. 100 до 500 млн-1 включ. |
±8 | ||
|
св. 500 до 1000 млн-1 включ. |
±6 | ||
|
св. 1000 до 2000 млн-1 включ. |
±6 | ||
|
св. 2000 до 3000 млн-1 включ. |
±6 | ||
|
св. 3000 до 5000 млн-1 включ. |
±5 | ||
|
св. 0,5 до 1 % включ. |
±5 | ||
|
св. 1 до 2 % включ. |
±5 | ||
|
св. 2 до 3 % включ. |
±4 | ||
|
св. 3 до 5 % включ. |
±4 | ||
|
св. 5 до 8 % включ. |
±4 | ||
|
св. 8 до 10 % включ. |
±4 | ||
|
св. 10 до 50 % включ. |
±3 | ||
|
св. 50 до 100 % |
±3 | ||
|
Ацетилен |
С2Н2 |
от 0 до 1 % включ. |
±8 |
|
св. 1 до 5 % |
±4 | ||
|
Этилен |
С2Н4 |
от 0 до 1 % включ. |
±8 |
|
св. 1 до 5 % включ. |
±4 | ||
|
св. 5 до 10 % |
±4 | ||
|
Оксид азота (I) |
N2O |
от 0 до 20 млн-1 включ. |
±10 |
|
св. 20 до 100 млн-1 включ. |
±8 | ||
|
св. 100 до 500 млн-1 включ. |
±7 | ||
|
св. 500 до 1000 млн-1 |
±7 | ||
|
Пропан |
C3H8 |
от 0 до 5 % включ. |
±7 |
|
св. 5 до 10 % включ. |
±5 | ||
|
св. 10 до 20 % |
±4 | ||
|
Метод анализа |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой приве-денной2) погрешности, % | |
|
Сумма углеводородов (по пропану) |
CnHm |
от 0 до 0,5 % включ. |
±7 | |
|
от 0,5 до 5 % включ. |
±5 | |||
|
св. 5 до 10 % включ. |
±4 | |||
|
св. 10 до 20 % |
±3 | |||
|
Недисперсионная ИК спектроскопия с корреляцией по газовому фильтру (GFC) |
Диоксид углерода |
СО2 |
от 0 до 20 млн-1 включ. |
±8 |
|
св. 20 до 100 млн-1 |
±4 | |||
|
Оксид углерода (II) |
СО |
от 0 до 20 млн-1 включ. |
±10 | |
|
св. 20 до 500 млн-1 включ. |
±6 | |||
|
св. 500 до 1000 млн-1 включ. |
±4 | |||
|
св. 1000 до 2000 млн-1 |
±5 | |||
|
Метан |
СН4 |
от 0 до 20 млн-1 включ. |
±10 | |
|
св. 20 до 50 млн-1 включ. |
±8 | |||
|
св. 50 до 1000 млн-1 включ. |
±5 | |||
|
св. 1000 до 5000 млн-1 |
±4 | |||
|
Оксид азота (I) |
N2O |
от 0 до 20 млн-1 включ. |
±10 | |
|
св. 20 до 50 млн-1 включ. |
±8 | |||
|
св. 50 до 100 млн-1 включ. |
±6 | |||
|
св. 100 до 500 млн-1 |
±5 | |||
|
ИК спектроскопия с перестраиваемым диодным лазером |
Диоксид серы (IV) |
SO2 |
от 0 до 15 млн-1 включ. |
±10 |
|
св. 15 до 50 млн-1 включ. |
±10 | |||
|
св. 50 до 100 млн-1 включ. |
±8 | |||
|
св. 100 до 200 млн-1 включ. |
±8 | |||
|
св. 200 до 250 млн-1 включ. |
±8 | |||
|
св. 250 до 500 млн-1 включ. |
±8 | |||
|
св. 500 до 1500 млн-1 включ. |
±7 | |||
|
св. 1500 до 3000 млн-1 включ. |
±7 | |||
|
св. 3000 до 5000 млн-1 включ. |
±7 | |||
|
св. 5000 до 10000 млн-1 включ. |
±6 | |||
|
св. 1 до 5 % включ. |
±5 | |||
|
св. 5 до 15 % включ. |
±4 | |||
|
св. 15 до 50 % включ. |
±4 | |||
|
св. 50 до 100 % |
±4 | |||
|
Оксид азота (II) |
NO |
от 0 до 50 млн-1 включ. |
±10 | |
|
св. 50 до 100 млн-1 включ. |
±8 | |||
|
св. 100 до 500 млн-1 включ. |
±8 | |||
|
св. 500 до 1000 млн-1 включ. |
±8 | |||
|
св. 1000 до 2000 млн-1 включ. |
±7 | |||
|
св. 2000 до 3000 млн-1 включ. |
±6 | |||
|
св. 3000 до 5000 млн-1 включ. |
±6 | |||
|
св. 0,5 до 1 % включ. |
±6 | |||
|
св. 1 до 5 % включ. |
±5 | |||
|
св. 5 до 20 % включ. |
±4 | |||
|
св. 20 до 100 % |
±4 | |||
|
Метод анализа |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой приве-денной2) погрешности, % | |
|
от 0 до 20 млн-1 включ. |
±10 | |||
|
св. 20 до 100 млн-1 включ. |
±8 | |||
|
св. 100 до 250 млн-1 включ. |
±8 | |||
|
Диоксид азота (IV) |
св. 250 до 500 млн-1 включ. |
±5 | ||
|
NO2 |
св. 500 до 1500 млн-1 включ. |
±5 | ||
|
св. 1500 до 5000 млн-1 включ. |
±5 | |||
|
св. 0,5 до 2 % включ. |
±4 | |||
|
св. 2 до 10 % включ. |
±4 | |||
|
св. 10 до 20 % |
±3 | |||
|
от 0 до 20 млн-1 включ. |
±8 | |||
|
св. 20 до 100 млн-1 включ. |
±8 | |||
|
св. 100 до 500 млн-1 включ. |
±8 | |||
|
св. 500 до 1000 млн-1 включ. |
±6 | |||
|
Оксид углерода (II) |
св. 1000 до 2000 млн-1 включ. |
±5 | ||
|
СО |
св. 2000 до 3000 млн-1 включ. |
±5 | ||
|
св. 3000 до 5000 млн-1 включ. |
±5 | |||
|
св. 0,5 до 1 % включ. |
±5 | |||
|
св. 1 до 5 % включ. |
±4 | |||
|
св. 5 до 20 % включ. |
±3 | |||
|
св. 20 до 50 % включ. |
±2 | |||
|
св. 50 до 100 % |
±2 | |||
|
от 0 до 10 млн-1 включ. |
±8 | |||
|
св. 10 до 100 млн-1 включ. |
±8 | |||
|
св. 100 до 1000 млн-1 включ. |
±6 | |||
|
Диоксид угле- |
св. 1000 до 5000 млн-1 включ. |
±5 | ||
|
рода (IV) |
СО2 |
св. 0,5 до 1 % включ. |
±5 | |
|
св. 1 до 5 % включ. |
±5 | |||
|
св. 5 до 20 % включ. |
±3 | |||
|
св. 20 до 50 % включ. |
±3 | |||
|
св. 50 до 100 % |
±2 | |||
|
от 0 до 10 млн-1 включ. |
±8 | |||
|
св. 10 до 100 млн-1 включ. |
±8 | |||
|
св. 100 до 500 млн-1 включ. |
±8 | |||
|
св. 500 до 2000 млн-1 включ. |
±5 | |||
|
Аммиак |
NH3 |
св. 2000 до 5000 млн-1 включ. |
±5 | |
|
св. 0,5 до 1 % включ. |
±5 | |||
|
св. 1 до 10 % включ. |
±4 | |||
|
св. 10 до 50 % включ. |
±3 | |||
|
св. 50 до 100 % |
±3 | |||
|
от 0 до 50 млн-1 включ. |
±10 | |||
|
св. 50 до 100 млн-1 включ. |
±9 | |||
|
Метан |
СН4 |
св. 100 до 500 млн-1 включ. |
±8 | |
|
св. 500 до 1000 млн-1 включ. |
±5 | |||
|
св. 1000 до 5000 млн-1 включ. |
±5 | |||
Метод анализа
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой приве-денной2) погрешности, % | |
|
Метан |
СН4 |
св. 0,5 до 1 % включ. |
±5 |
|
св. 1 до 2 % включ. |
±5 | ||
|
св. 2 до 5 % включ. |
±5 | ||
|
св. 5 до 10 % включ. |
±4 | ||
|
св. 10 до 20 % включ. |
±3 | ||
|
св. 20 до 100 % |
±2 | ||
|
Кислород |
О2 |
от 0 до 10000 млн-1 включ. |
±5 |
|
св. 1 до 10 % включ. |
±3 | ||
|
св. 10 до 25 % включ. |
±3 | ||
|
св. 25 до 40 % включ. |
±3 | ||
|
св. 40 до 100 % |
±2 | ||
|
Вода |
Н2О |
от 0 до 0,1 % включ. |
±10 |
|
св. 0,1 до 5 % включ. |
±5 | ||
|
св. 5 до 30 % включ. |
±4 | ||
|
св. 30 до 40 % |
±4 | ||
|
Сероводород |
H2S |
от 0 до 50 млн-1 включ. |
±10 |
|
св. 50 до 100 млн-1 включ. |
±10 | ||
|
св. 100 до 200 млн-1 включ. |
±10 | ||
|
св. 200 до 300 млн-1 включ. |
±10 | ||
|
св. 300 до 500 млн-1 включ. |
±6 | ||
|
св. 500 до 2000 млн-1 включ. |
±6 | ||
|
св. 0,2 до 1 % включ. |
±5 | ||
|
св. 1 до 30 % включ. |
±4 | ||
|
св. 30 до 50 % включ. |
±3 | ||
|
св. 50 до 100 % |
±3 | ||
|
Хлороводород |
HCl |
от 0 до 50 млн-1 включ. |
±12 |
|
св. 50 до 300 млн-1 включ. |
±11 | ||
|
св. 300 до 1000 млн-1 |
±7 | ||
|
Фтороводород |
HF |
от 0 до 10 млн-1 включ. |
±18 |
|
св. 10 до 150 млн-1 включ. |
±10 | ||
|
св. 150 до 1000 млн-1 |
±9 | ||
|
Ацетилен |
С2Н2 |
от 0 до 50 млн-1 включ. |
±10 |
|
св. 0,005 до 0,5 % включ. |
±7 | ||
|
св. 0,5 до 2 % включ. |
±5 | ||
|
св. 2 до 10 % включ. |
±5 | ||
|
св. 10 до 25 % включ. |
±4 | ||
|
св. 25 до 100 % |
±4 | ||
|
Этилен |
С2Н4 |
от 0 до 25 млн-1 включ. |
±10 |
|
св. 25 до 100 млн-1 включ. |
±10 | ||
|
св. 0,01 до 0,5 % включ. |
±5 | ||
|
св. 0,5 до 2 % включ. |
±5 | ||
|
св. 2 до 10 % включ. |
±5 | ||
|
св. 10 до 30 % включ. |
±4 | ||
|
св. 30 до 100 % |
±4 | ||
Метод анализа
ИК спектроскопия с Фурье преобразованием
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой приве-денной2) погрешности, % | |
|
Оксид азота (I) |
N2O |
от 0 до 50 млн-1 включ. |
±10 |
|
св. 50 до 200 млн-1 включ. |
±8 | ||
|
св. 200 до 1000 млн-1 |
±7 | ||
|
Формальдегид |
HCHO |
от 0 до 100 млн-1 включ. |
±10 |
|
св. 100 до 500 млн-1 включ. |
±9 | ||
|
св. 500 до 1000 млн-1 |
±7 | ||
|
Пропан |
СзН8 |
от 0 до 100 млн-1 включ. |
±8 |
|
св. 100 до 1000 млн-1 |
±6 | ||
|
Диоксид серы (IV) |
SO2 |
от 0 до 50 млн-1 включ. |
±8 |
|
св. 50 до 100 млн-1 включ. |
±8 | ||
|
св. 100 до 200 млн-1 включ. |
±5 | ||
|
св. 200 до 250 млн-1 включ. |
±5 | ||
|
св. 250 до 500 млн-1 включ. |
±5 | ||
|
св. 500 до 1000 млн-1 включ. |
±5 | ||
|
св. 1000 до 3000 млн-1 |
±4 | ||
|
Оксид азота (II) |
NO |
от 0 до 50 млн-1 включ. |
±10 |
|
св. 50 до 100 млн-1 включ. |
±8 | ||
|
св. 100 до 200 млн-1 включ. |
±8 | ||
|
св. 200 до 500 млн-1 включ. |
±8 | ||
|
св. 500 до 1000 млн-1 включ. |
±8 | ||
|
св. 1000 до 2500 млн-1 включ. |
±7 | ||
|
св. 2500 до 5000 млн-1 включ. |
±4 | ||
|
св. 0,5 до 1 % |
±4 | ||
|
Диоксид азота (IV) |
NO2 |
от 0 до 200 млн-1 включ. |
±10 |
|
св. 200 до 500 млн-1 включ. |
±8 | ||
|
св. 500 до 1000 млн-1 включ. |
±5 | ||
|
св. 1000 до 2000 млн-1 включ. |
±4 | ||
|
св. 2000 до 3000 млн-1 |
±4 | ||
|
Оксид углерода (II) |
СО |
от 0 до 50 млн-1 включ. |
±10 |
|
св. 50 до 500 млн-1 включ. |
±7 | ||
|
св. 500 до 1000 млн-1 включ. |
±5 | ||
|
св. 1000 до 5000 млн-1 включ. |
±4 | ||
|
св. 0,5 до 5 % |
±4 | ||
|
Диоксид углерода (IV) |
СО2 |
от 0 до 50 млн-1 включ. |
±10 |
|
св. 50 до 500 млн-1 включ. |
±10 | ||
|
св. 500 до 1000 млн-1 включ. |
±8 | ||
|
св. 1000 до 5000 млн-1 включ. |
±7 | ||
|
св. 0,5 до 2 % включ. |
±5 | ||
|
св. 2 до 10 % включ. |
±5 | ||
|
св. 10 до 50 % включ. |
±4 | ||
|
св. 50 до 100 % |
±4 | ||
|
Аммиак |
NH3 |
от 0 до 50 млн-1 включ. |
±8 |
|
св. 50 до 500 млн-1 включ. |
±7 | ||
|
св. 500 до 5000 млн-1 включ. |
±5 | ||
|
Метод анализа |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой приве-денной2) погрешности, % | |
|
Аммиак |
NH3 |
св. 0,5 до 5 % включ. |
±5 | |
|
св. 5 до 20 % включ. |
±4 | |||
|
св. 20 до 100 % |
±4 | |||
|
Метан |
СН4 |
от 0 до 100 млн-1 включ. |
±10 | |
|
св. 100 до 500 млн-1 включ. |
±8 | |||
|
св. 500 до 1000 млн-1 включ. |
±7 | |||
|
св. 1000 до 5000 млн-1 включ. |
±6 | |||
|
св. 0,5 до 1 % включ. |
±5 | |||
|
св. 1 до 5 % включ. |
±5 | |||
|
св. 5 до 10 % включ. |
±4 | |||
|
св. 10 до 20 % |
±4 | |||
|
Вода |
Н2О |
от 0 до 0,1 % включ. |
±10 | |
|
св. 0,1 до 15 % включ. |
±5 | |||
|
св. 15 до 40 % |
±4 | |||
|
Хлороводород |
HCl |
от 0 до 300 млн-1 включ. |
±15 | |
|
св. 300 до 1000 млн-1 |
±11 | |||
|
Фтороводород |
HF |
от 0 до 150 млн-1 |
±17 | |
|
Оксид азота (I) |
N2O |
от 0 до 50 млн-1 включ. |
±10 | |
|
св. 50 до 200 млн-1 включ. |
±5 | |||
|
св. 200 до 1000 млн-1 включ. |
±4 | |||
|
св. 0,1 до 10 % |
±4 | |||
|
УФ спектроскопия |
Диоксид серы (IV) |
SO2 |
от 0 до 10 млн-1 включ. |
±10 |
|
св. 10 до 50 млн-1 включ. |
±10 | |||
|
св. 50 до 100 млн-1 включ. |
±10 | |||
|
св. 100 до 200 млн-1 включ. |
±9 | |||
|
св. 200 до 500 млн-1 включ. |
±9 | |||
|
св. 500 до 1000 млн-1 включ. |
±7 | |||
|
св. 1000 до 2000 млн-1 включ. |
±5 | |||
|
св. 2000 до 3000 млн-1 |
±4 | |||
|
Оксид азота (II) |
NO |
от 0 до 20 млн-1 включ. |
±10 | |
|
св. 20 до 50 млн-1 включ. |
±10 | |||
|
св. 50 до 100 млн-1 включ. |
±8 | |||
|
св. 100 до 500 млн-1 включ. |
±7 | |||
|
св. 500 до 1000 млн-1 включ. |
±5 | |||
|
св. 1000 до 2000 млн-1 включ. |
±5 | |||
|
св. 2000 до 3000 млн-1 включ. |
±4 | |||
|
св. 0,3 до 1 % |
±4 | |||
|
Диоксид азота (IV) |
NO2 |
от 0 до 30 млн-1 включ. |
±10 | |
|
св. 30 до 100 млн-1 включ. |
±10 | |||
|
св. 100 до 200 млн-1 включ. |
±8 | |||
|
св. 200 до 500 млн-1 включ. |
±5 | |||
|
св. 500 до 1000 млн-1 включ. |
±5 | |||
|
св. 1000 до 4000 млн-1 |
±3 | |||
|
Метод анализа |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой приве-денной2) погрешности, % | |
|
Сероводород |
Н2S |
от 0 до 30 млн-1 включ. |
±10 | |
|
св. 30 до 100 млн-1 включ. |
±8 | |||
|
св. 100 до 1000 млн-1 включ. |
±5 | |||
|
св. 1000 до 5000 млн-1 включ. |
±5 | |||
|
св. 0,5 до 1 % включ. |
±5 | |||
|
св. 1 до 30 % |
±5 | |||
|
Хлор |
Cl2 |
от 0 до 100 млн-1 включ. |
±12 | |
|
св. 100 до 500 млн-1 включ. |
±12 | |||
|
св. 500 до 1000 млн-1 включ. |
±7 | |||
|
св. 0,1 до 5 % включ. |
±5 | |||
|
св. 5 до 20 % |
±5 | |||
|
Электрохимический |
Кислород |
О2 |
от 0 до 10 млн-1 включ. |
±15 |
|
св. 10 до 500 млн-1 включ. |
±10 | |||
|
св. 500 до 10000 млн-1 включ. |
±10 | |||
|
св. 1 до 5 % включ. |
±5 | |||
|
св. 5 до 25 % включ. |
±4 | |||
|
св. 25 до 40 % |
±4 | |||
|
Сероводород |
H2S |
от 0 до 100 млн-1 включ. |
±10 | |
|
св. 100 до 500 млн-1 включ. |
±8 | |||
|
св. 500 до 1000 млн-1 включ. |
±6 | |||
|
св. 1000 до 5000 млн-1 включ. |
±5 | |||
|
св. 0,5 до 1 % |
±5 | |||
|
Водород |
Н2 |
от 0 до 1000 млн-1 включ. |
±8 | |
|
св. 1000 до 5000 млн-1 включ. |
±7 | |||
|
св. 0,5 до 1 % включ. |
±5 | |||
|
св. 1 до 5 % |
±5 | |||
|
Оксид углерода (II) |
СО |
от 0 до 20 млн-1 включ. |
±9 | |
|
св. 20 до 500 млн-1 включ. |
±7 | |||
|
св. 500 до 5000 млн-1 |
±3 | |||
|
Парамагнитный |
Кислород |
О2 |
от 0 до 1 % включ. |
±5 |
|
св. 1 до 5 % включ. |
±5 | |||
|
св. 5 до 25 % включ. |
±5 | |||
|
св. 25 до 100 % |
±4 | |||
|
Газовая хроматография с пла-менно-ионизаци-онным детектором |
Сумма углеводородов (по пропану) |
CnHm |
от 0 до 100 млн-1 включ. |
±15 |
|
св. 100 до 500 млн-1 включ. |
±10 | |||
|
св. 500 до 1000 млн-1 включ. |
±10 | |||
|
св. 1000 до 5000 млн-1 включ. |
±5 | |||
|
св. 0,5 до 1 % включ. |
±5 | |||
|
св. 1 до 5 % |
±5 | |||
|
Метан |
CH4 |
от 0 до 100 млн-1 включ. |
±10 | |
|
св. 100 до 500 млн-1 включ. |
±8 | |||
|
св. 500 до 1000 млн-1 включ. |
±6 | |||
|
св. 1000 до 5000 млн-1 включ. |
±6 | |||
|
св. 0,5 до 1 % |
±6 | |||
|
св. 1 до 5 % |
±5 | |||
|
Метод анализа |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой приве-денной2) погрешности, % | |
|
Неметановые углеводороды |
NMHC |
от 0 до 50 млн-1 включ. |
±12 | |
|
св. 50 до 500 млн-1 включ. |
±10 | |||
|
св. 500 до 1000 млн-1 включ. |
±8 | |||
|
св. 1000 до 5000 млн-1 включ. |
±6 | |||
|
св. 0,5 до 1 % |
±6 | |||
|
св. 1 до 5 % |
±5 | |||
|
Термокондуктомет рический метод |
Водород |
H2 |
от 0 до 1 % включ. |
±5 |
|
св. 1 до 5 % включ. |
±5 | |||
|
св. 5 до 10 % включ. |
±5 | |||
|
св. 10 до 50 % включ. |
±3 | |||
|
св. 50 до 100 % |
±3 | |||
1) Диапазоны измерений и определяемые компоненты определяются при заказе. При выборе диапазона измерений с верхним значением, отличным от приведенных в таблице, принимают диапазон измерений, включающий это верхнее значение. Фактическое значение верхнего предела диапазона измерений приводится в паспорте.
2) Погрешность приведена к нормирующему значению - верхний предел поддиапазона измерений.
Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M -молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06.
Пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) проводится с приведением к температуре 0 оС и давлению 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89.
Таблица 3 - Метрологические характеристики газоанализаторов моделей EL-SCADA LG-1L, EL-SCADA LG-1LB, EL-SCADA LG-2L
Метод анализа
Инфракрасная спектроскопия с перестраиваемым диодным лазером
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компо-нента1) |
Пределы допускаемой приве-денной2) погрешности, % | |
|
Диоксид серы (IV) |
SO2 |
от 0 до 50 млн-1 включ. |
±10 |
|
св. 50 до 100 млн-1 включ. |
±8 | ||
|
св. 100 до 200 млн-1 включ. |
±7 | ||
|
св. 200 до 500 млн-1 включ. |
±7 | ||
|
св. 500 до 1000 млн-1 включ. |
±7 | ||
|
св. 1000 до 3000 млн-1 включ. |
±7 | ||
|
св. 3000 до 10000 млн-1 включ. |
±6 | ||
|
св. 1 до 4 % включ. |
±5 | ||
|
св. 4 до 15 % включ. |
±5 | ||
|
св. 15 до 50 % включ. |
±4 | ||
|
св. 50 до 100 % |
±4 | ||
|
Оксид углерода (II) |
CO |
от 0 до 100 млн-1 включ. |
±8 |
|
св. 100 до 400 млн-1 включ. |
±5 | ||
|
св. 400 до 1000 млн-1 включ. |
±5 | ||
|
св. 1000 до 2000 млн-1 включ. |
±5 | ||
|
св. 2000 до 5000 млн-1 включ. |
±5 | ||
|
св. 0,5 до 3 % включ. |
±3 | ||
|
св. 3 до 20 % включ. |
±3 | ||
|
св. 20 до 50 % включ. |
±3 | ||
|
св. 50 до 100 % |
±2 | ||
|
Диоксид углерода (IV) |
CO2 |
от 0 до 100 млн-1 включ. |
±8 |
|
св. 100 до 400 млн-1 включ. |
±5 | ||
|
св. 400 до 1500 млн-1 включ. |
±5 | ||
|
св. 1500 до 5000 млн-1 включ. |
±5 | ||
|
св. 0,5 до 3 % включ. |
±3 | ||
|
св. 3 до 20 % включ. |
±3 | ||
|
св. 20 до 50 % включ. |
±3 | ||
|
св. 50 до 100 % |
±2 | ||
|
Оксид азота (II) |
NO |
от 0 до 50 млн-1 включ. |
±10 |
|
св. 50 до 100 млн-1 включ. |
±8 | ||
|
св. 100 до 200 млн-1 включ. |
±8 | ||
|
св. 200 до 500 млн-1 включ. |
±8 | ||
|
св. 500 до 1000 млн-1 включ. |
±8 | ||
|
св. 1000 до 3000 млн-1 включ. |
±5 | ||
|
св. 3000 до 10000 млн-1 включ. |
±5 | ||
|
св. 1 до 5 % включ. |
±4 | ||
|
св. 5 до 20 % включ. |
±4 | ||
|
св. 20 до 100 % |
±3 | ||
|
Диоксид азота (IV) |
NO2 |
от 0 до 100 млн-1 включ. |
±8 |
|
св. 100 до 400 млн-1 включ. |
±5 | ||
|
св. 400 до 1000 млн-1 включ. |
±5 | ||
|
св. 1000 до 4000 млн-1 включ. |
±5 | ||
Метод анализа
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компо-нента1) |
Пределы допускаемой приве-денной2) погрешности, % | |
|
Диоксид азота (IV) |
NO2 |
св. 0,4 до 2 % включ. |
±4 |
|
св. 2 до 10 % включ. |
±4 | ||
|
св. 10 до 20 % |
±3 | ||
|
Метан |
CH4 |
от 0 до 100 млн-1 включ. |
±8 |
|
св. 100 до 400 млн-1 включ. |
±5 | ||
|
св. 400 до 1500 млн-1 включ. |
±5 | ||
|
св. 1500 до 5000 млн-1 включ. |
±5 | ||
|
св. 0,5 до 2,0 % включ. |
±4 | ||
|
св. 2 до 5 % включ. |
±4 | ||
|
св. 5 до 10 % включ. |
±4 | ||
|
св. 10 до 20 % включ. |
±4 | ||
|
св. 20 до 100 % |
±2 | ||
|
Аммиак |
NH3 |
от 0 до 10 млн-1 включ. |
±10 |
|
св. 10 до 30 млн-1 включ. |
±8 | ||
|
св. 30 до 80 млн-1 включ. |
±6 | ||
|
св. 80 до 200 млн-1 включ. |
±6 | ||
|
св. 200 до 500 млн-1 включ. |
±6 | ||
|
св. 500 до 1000 млн-1 включ. |
±5 | ||
|
св. 1000 до 5000 млн-1 включ. |
±5 | ||
|
св. 0,5 до 1 % включ. |
±5 | ||
|
св. 1 до 10 % включ. |
±4 | ||
|
св. 10 до 20 % |
±4 | ||
|
Кислород |
O2 |
от. 0 до 1000 млн-1 включ. |
±5 |
|
св. 0,1 до 0,5 % включ. |
±4 | ||
|
св. 0,5 до 2 % включ. |
±4 | ||
|
св. 2 до 10 % включ. |
±3 | ||
|
св. 10 до 100 % |
±2 | ||
|
Вода |
H2O |
от 0 до 2 % включ. |
±10 |
|
св. 2 до 10 % включ. |
±5 | ||
|
св. 10 до 40 % |
±4 | ||
|
Сероводород |
H2S |
от 0 до 100 млн-1 включ. |
±10 |
|
св. 100 до 300 млн-1 включ. |
±5 | ||
|
св. 300 до 2000 млн-1 включ. |
±3 | ||
|
св. 2000 до 10000 млн-1 включ. |
±3 | ||
|
св. 1 до 5 % включ. |
±2 | ||
|
св. 5 до 30 % |
±2 | ||
|
Хлороводород |
HCl |
от 0 до 20 млн-1 включ. |
±12 |
|
св. 20 до 50 млн-1 включ. |
±12 | ||
|
св. 50 до 75 млн-1 включ. |
±12 | ||
|
св. 75 до 120 млн-1 включ. |
±12 | ||
|
св. 120 до 200 млн-1 включ. |
±12 | ||
|
св. 200 до 300 млн-1 включ. |
±12 | ||
Метод анализа
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компо-нента1) |
Пределы допускаемой приве-денной2) погрешности, % | |
|
Хлороводород |
HCl |
св. 300 до 600 млн-1 включ. |
±8 |
|
св. 600 до 1000 млн-1 включ. |
±8 | ||
|
св. 1000 до 5000 млн-1 |
±8 | ||
|
Фтороводород |
HF |
от 0 до 10 млн-1 включ. |
±18 |
|
св. 10 до 20 млн-1 включ. |
±10 | ||
|
св. 20 до 40 млн-1 включ. |
±10 | ||
|
св. 40 до 75 млн-1 включ. |
±10 | ||
|
св. 75 до 150 млн-1 включ. |
±10 | ||
|
св. 150 до 500 млн-1 включ. |
±9 | ||
|
св. 500 до 1000 млн-1 |
±9 | ||
|
Этилен |
C2H4 |
от 0 до 10 млн-1 включ. |
±10 |
|
св. 10 до 25 млн-1 включ. |
±10 | ||
|
св. 25 до 50 млн-1 включ. |
±10 | ||
|
св. 50 до 100 млн-1 включ. |
±10 | ||
|
св. 0,01 до 5 % включ. |
±5 | ||
|
св. 5 до 10 % включ. |
±5 | ||
|
св. 10 до 30 % включ. |
±4 | ||
|
св. 30 до 100 % |
±4 | ||
|
Ацетилен |
C2H2 |
от 0 до 10 млн-1 включ. |
±10 |
|
св. 10 до 25 млн-1 включ. |
±10 | ||
|
св. 25 до 100 млн-1 включ. |
±10 | ||
|
св. 100 до 500 млн-1 включ. |
±10 | ||
|
св. 0,05 до 1 % включ. |
±5 | ||
|
св. 1 до 5 % включ. |
±5 | ||
|
св. 5 до 15 % включ. |
±5 | ||
|
св. 15 до 50 % включ. |
±4 | ||
|
св. 50 до 100 % |
±4 | ||
|
Оксид азота (I) |
N2O |
от 0 до 10 млн-1 включ. |
±10 |
|
св. 10 до 25 млн-1 включ. |
±10 | ||
|
св. 25 до 50 млн-1 включ. |
±9 | ||
|
св. 50 до 100 млн-1 включ. |
±8 | ||
|
св. 100 до 1000 млн-1 |
±7 | ||
1) Диапазоны измерений и определяемые компоненты определяются при заказе. При выборе диапазона измерений с верхним значением, отличным от приведенных в таблице, принимают диапазон измерений, включающий это верхнее значение. Фактическое значение верхнего предела диапазона измерений приводится в паспорте.
2) Погрешность приведена к нормирующему значению - верхний предел поддиапазона измерений.
Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06.
Пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) проводится с приведением к температуре 0 оС и давлению 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89.
Таблица 4 - Метрологические характеристики газоанализаторов моделей EL-SCADA IK-1.X (модификации EL-SCADA IK-1.2), EL-SCADA иУ-1.Х (модификации EL-SCADA UV-1.2), EL-SCADA С
|
Метод анализа |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой приве-денной2) погрешности, % | |
|
Недисперсионная ИК спектроскопия |
Оксид углерода (II) |
CO |
от 0 до 1000 млн-1 включ. |
±5 |
|
св. 1000 до 2500 млн-1 включ. |
±5 | |||
|
св. 2500 до 5000 млн-1 включ. |
±4 | |||
|
св. 0,5 до 1 % включ. |
±3 | |||
|
св. 1 до 5 % включ. |
±3 | |||
|
св. 5 до 10 % |
±3 | |||
|
Диоксид углерода (IV) |
CO2 |
от 0 до 2 % включ. |
±5 | |
|
св. 2 до 3 % включ. |
±5 | |||
|
св. 3 до 5 % включ. |
±4 | |||
|
св. 5 до 10 % включ. |
±4 | |||
|
св. 10 до 20 % |
±4 | |||
|
Электрохимический |
Кислород |
O2 |
от 0 до 25 % |
±5 |
|
Парамагнитный |
Кислород |
O2 |
от 0 до 25 % |
±5 |
|
УФ спектроскопия |
Оксид азота (II) |
NO |
от 0 до 1000 млн-1 включ. |
±8 |
|
св. 1000 до 2000 млн-1 включ. |
±5 | |||
|
св. 2000 до 3000 млн-1 |
±5 | |||
|
Диоксид азота (IV) |
NO2 |
от 0 до 1000 млн-1 включ. |
±8 | |
|
св. 1000 до 2000 млн-1 включ. |
±5 | |||
|
св. 2000 до 3000 млн-1 |
±5 | |||
|
Хемилю минес цент-ный |
Оксид азота (II) |
NO |
от 0 до 100 млн-1 включ. |
±15 |
|
св. 100 до 200 млн-1 включ. |
±10 | |||
|
св. 200 до 500 млн-1 включ. |
±10 | |||
|
св. 500 до 1000 млн-1 включ. |
±8 | |||
|
св. 1000 до 2000 млн-1 включ. |
±8 | |||
|
св. 2000 до 3000 млн-1 |
±8 | |||
|
Диоксид азота (IV) |
NO2 |
от 0 до 100 млн-1 включ. |
±15 | |
|
св. 100 до 200 млн-1 включ. |
±10 | |||
|
св. 200 до 500 млн-1 включ. |
±10 | |||
|
св. 500 до 1000 млн-1 включ. |
±8 | |||
|
св. 1000 до 2000 млн-1 включ. |
±8 | |||
|
св. 2000 до 3000 млн-1 |
±8 | |||
|
Сумма оксидов азота (NOx) в пересчете на NO2 |
(NO+ NO2) |
от 0 до 100 млн-1 включ. |
±10 | |
|
св. 100 до 200 млн-1 включ. |
±10 | |||
|
св. 200 до 500 млн-1 включ. |
±9 | |||
|
св. 500 до 1000 млн-1 включ. |
±8 | |||
|
св. 1000 до 2000 млн-1 включ. |
±8 | |||
|
св. 2000 до 3000 млн-1 |
±7 | |||
|
Пламенно-ионизационный |
Сумма углеводородов (по пропану) |
CnHm |
от 0 до 1000 млн-1 включ. |
±8 |
|
св. 1000 до 2000 млн-1 включ. |
±8 | |||
|
св. 2000 до 5000 млн-1 включ. |
±4 | |||
|
св. 5000 до 10000 млн-1 |
±3 | |||
|
Метод анализа |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой приве-денной2) погрешности, % | |
|
Метан |
СН4 |
от 0 до 1000 млн-1 включ. |
±8 | |
|
св. 1000 до 2000 млн-1 включ. |
±8 | |||
|
св. 2000 до 5000 млн-1 включ. |
±4 | |||
|
св. 5000 до 10000 млн-1 |
±4 | |||
-
1) Диапазоны измерений и определяемые компоненты определяются при заказе. При выборе диапазона измерений с верхним значением, отличным от приведенных в таблице, принимают диапазон измерений, включающий это верхнее значение. Фактическое значение верхнего предела диапазона измерений приводится в паспорте.
-
2) Погрешность приведена к нормирующему значению - верхний предел поддиапазона измерений.
Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06.
Пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) проводится с приведением к температуре 0 оС и давлению 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89.
Таблица 5 - Метрологические характеристики газоанализаторов моделей EL-SCADA UV-P, EL-SCADA F-P, EL-SCADA M-P
Метод анализа
Определяемый компо
нент
Оксид углерода (II)
ИК спектроскопия
с перестраиваемым диодным лазером
Диоксид углерода (IV)
СО
|
Диапазон измерений объемной доли определяемого ком-понента1) |
Пределы допускаемой приведенной2) погрешности, % |
|
от 0 до 50 млн-1 включ. |
±10 |
|
св. 50 до 500 млн-1 включ. |
±5 |
|
св. 500 до 1000 млн-1 включ. |
±5 |
|
св. 1000 до 2000 млн-1 включ. |
±5 |
|
св. 2000 до 3000 млн-1 включ. |
±5 |
|
св. 3000 до 5000 млн-1 включ. |
±5 |
|
св. 0,5 до 1 % включ. |
±5 |
|
св. 1 до 5 % включ. |
±5 |
|
св. 5 до 20 % включ. |
±3 |
|
св. 20 до 50 % включ. |
±3 |
|
св. 50 до 100 % |
±3 |
|
от. 0 до 10 млн-1 включ. |
±9 |
|
св. 10 до 100 млн-1 включ. |
±8 |
|
св. 100 до 1000 млн-1 включ. |
±5 |
|
св. 1000 до 5000 млн-1 включ. |
±5 |
|
св. 0,5 до 1 % включ. |
±4 |
|
св. 1 до 5 % включ. |
±4 |
|
св. 5 до 20 % включ. |
±3 |
|
св. 20 до 50 % включ. |
±3 |
|
св. 50 до 100 % включ. |
±3 |
Метод анализа
ИК спектроскопия с Фурье преобразованием
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого ком-понента1) |
Пределы допускаемой приведенной2) погрешности, % | |
|
Диоксид серы (IV) |
SO2 |
от 0 до 50 млн-1 включ. |
±8 |
|
св. 50 до 100 млн-1 включ. |
±8 | ||
|
св. 100 до 200 млн-1 включ. |
±5 | ||
|
св. 200 до 250 млн-1 включ. |
±5 | ||
|
св. 250 до 500 млн-1 включ. |
±5 | ||
|
св. 500 до 1000 млн-1 включ. |
±5 | ||
|
св. 1000 до 3000 млн-1 |
±5 | ||
|
Оксид азота (II) |
NO |
от 0 до 50 млн-1 включ. |
±11 |
|
св. 50 до 100 млн-1 включ. |
±8 | ||
|
св. 100 до 200 млн-1 включ. |
±8 | ||
|
св. 200 до 500 млн-1 включ. |
±8 | ||
|
св. 500 до 1000 млн-1 включ. |
±8 | ||
|
св. 1000 до 2500 млн-1 включ. |
±8 | ||
|
св. 2500 до 5000 млн-1 включ. |
±5 | ||
|
св. 0,5 до 1 % |
±5 | ||
|
Диоксид азота (IV) |
NO2 |
от 0 до 200 млн-1 включ. |
±11 |
|
св. 200 до 500 млн-1 включ. |
±8 | ||
|
св. 500 до 1000 млн-1 включ. |
±5 | ||
|
св. 1000 до 2000 млн-1 включ. |
±5 | ||
|
св. 2000 до 3000 млн-1 |
±5 | ||
|
Оксид углерода (II) |
СО |
от 0 до 50 млн-1 включ. |
±10 |
|
св. 50 до 500 млн-1 включ. |
±8 | ||
|
св. 500 до 1000 млн-1 включ. |
±5 | ||
|
св. 1000 до 5000 млн-1 включ. |
±5 | ||
|
св. 0,5 до 5 % |
±5 | ||
|
Диоксид углерода (IV) |
СО2 |
от 0 до 50 млн-1 включ. |
±11 |
|
св. 50 до 500 млн-1 включ. |
±11 | ||
|
св. 500 до 1000 млн-1 включ. |
±9 | ||
|
св. 1000 до 5000 млн-1 включ. |
±8 | ||
|
св. 0,5 до 2 % включ. |
±5 | ||
|
св. 2 до 10 % включ. |
±5 | ||
|
св. 10 до 50 % включ. |
±5 | ||
|
св. 50 до 100 % |
±5 | ||
|
Аммиак |
NH3 |
от 0 до 100 млн-1 включ. |
±9 |
|
св. 100 до 500 млн-1 включ. |
±8 | ||
|
св. 500 до 5000 млн-1 включ. |
±5 | ||
|
св. 0,5 до 5 % включ. |
±5 | ||
|
св. 5 до 20 % включ. |
±5 | ||
|
св. 20 до 100 % |
±5 | ||
|
Метан |
СН4 |
от 0 до 100 млн-1 включ. |
±11 |
|
св. 100 до 500 млн-1 включ. |
±8 | ||
|
св. 500 до 1000 млн-1 включ. |
±7 | ||
|
св. 1000 до 5000 млн-1 включ. |
±7 | ||
|
св. 0,5 до 1 % включ. |
±5 | ||
Метод анализа
УФ спектроскопия
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого ком-понента1) |
Пределы допускаемой приведенной2) погрешности, % | |
|
Метан |
СН4 |
св. 1 до 5 % включ. |
±5 |
|
св. 5 до 10 % включ. |
±5 | ||
|
св. 10 до 20 % |
±5 | ||
|
Вода |
Н2О |
от 0 до 0,1 % включ. |
±11 |
|
св. 0,1 до 15 % включ. |
±5 | ||
|
св. 15 до 40 % |
±5 | ||
|
Хлороводород |
HCl |
от 0 до 300 млн-1 включ. |
±15 |
|
св. 300 до 1000 млн-1 |
±11 | ||
|
Фтороводород |
HF |
от 0 до 150 млн-1 |
±19 |
|
Оксид азота (I) |
N2O |
от 0 до 50 млн-1 включ. |
±11 |
|
св. 50 до 200 млн-1 включ. |
±5 | ||
|
св. 200 до 1000 млн-1 включ. |
±5 | ||
|
св. 0,1 до 10 % |
±5 | ||
|
Диоксид серы (IV) |
SO2 |
от 0 до 10 млн-1 включ. |
±11 |
|
св. 10 до 50 млн-1 включ. |
±11 | ||
|
св. 50 до 100 млн-1 включ. |
±10 | ||
|
св. 100 до 200 млн-1 включ. |
±9 | ||
|
св. 200 до 500 млн-1 включ. |
±9 | ||
|
св. 500 до 1000 млн-1 включ. |
±7 | ||
|
св. 1000 до 2000 млн-1 включ. |
±5 | ||
|
св. 2000 до 3000 млн-1 |
±5 | ||
|
Оксид азота (II) |
NO |
от 0 до 20 млн-1 включ. |
±11 |
|
св. 20 до 50 млн-1 включ. |
±11 | ||
|
св. 50 до 100 млн-1 включ. |
±9 | ||
|
св. 100 до 500 млн-1 включ. |
±8 | ||
|
св. 500 до 1000 млн-1 включ. |
±8 | ||
|
св. 1000 до 2000 млн-1 включ. |
±5 | ||
|
св. 2000 до 3000 млн-1 |
±5 | ||
|
св. 0,3 до 1 % включ. |
±5 | ||
|
Диоксид азота (IV) |
NO2 |
от 0 до 30 млн-1 включ. |
±11 |
|
св. 30 до 100 млн-1 включ. |
±11 | ||
|
св. 100 до 200 млн-1 включ. |
±9 | ||
|
св. 200 до 500 млн-1 включ. |
±5 | ||
|
св. 500 до 1000 млн-1 включ. |
±5 | ||
|
св. 1000 до 4000 млн-1 |
±3 | ||
|
Сероводород |
Н2S |
от 0 до 30 млн-1 включ. |
±13 |
|
св. 30 до 100 млн-1 включ. |
±8 | ||
|
св. 100 до 1000 млн-1 включ. |
±5 | ||
|
св. 1000 до 5000 млн-1 включ. |
±5 | ||
|
св. 0,5 до 1 % включ. |
±5 | ||
|
св. 1 до 30 % |
±5 | ||
|
Хлор |
Cl2 |
от 0 до 100 млн-1 включ. |
±13 |
|
св. 100 до 500 млн-1 включ. |
±11 | ||
|
св. 500 до 1000 млн-1 включ. |
±7 | ||
|
Метод анализа |
Определяемый компо нент |
Диапазон измерений объемной доли определяемого ком-понента1) |
Пределы допускаемой приведенной2) погрешности, % | |
|
Хлор |
Cl2 |
св. 0,1 до 5 % включ. |
±5 | |
|
св. 5 до 20 % |
±5 | |||
|
Электрохимический |
Кислород |
О2 |
от 0 до 10 млн-1 включ. |
±15 |
|
св. 10 до 500 млн-1 включ. |
±10 | |||
|
св. 500 до 10000 млн-1 включ. |
±10 | |||
|
св. 1 до 5 % включ. |
±5 | |||
|
св. 5 до 25 % |
±5 | |||
|
Газовая хроматография с пламенно-ионизационным детектором |
Сумма углеводородов (по пропану) |
CnHm |
от 0 до 100 млн-1 включ. |
±15 |
|
св. 100 до 500 млн-1 включ. |
±11 | |||
|
св. 500 до 1000 млн-1 включ. |
±9 | |||
|
св. 1000 до 5000 млн-1 включ. |
±5 | |||
|
св. 0,5 до 1 % |
±5 | |||
|
св. 1 до 5 % |
±5 | |||
|
Метан |
CH4 |
от 0 до 100 млн-1 включ. |
±11 | |
|
св. 100 до 500 млн-1 включ. |
±8 | |||
|
св. 500 до 1000 млн-1 включ. |
±5 | |||
|
св. 1000 до 5000 млн-1 включ. |
±5 | |||
|
св. 0,5 до 1 % |
±5 | |||
|
св. 1 до 5 % |
±5 | |||
|
Неметановые углеводороды |
NMHC |
от 0 до 50 млн-1 включ. |
±11 | |
|
св. 50 до 500 млн-1 включ. |
±9 | |||
|
св. 500 до 1000 млн-1 включ. |
±8 | |||
|
св. 1000 до 5000 млн-1 |
±8 | |||
-
1) Диапазоны измерений и определяемые компоненты определяются при заказе. При выборе диапазона измерений с верхним значением, отличным от приведенных в таблице, принимают диапазон измерений, включающий это верхнее значение. Фактическое значение верхнего предела диапазона измерений приводится в паспорте.
-
2) Погрешность приведена к нормирующему значению - верхний предел поддиапазона измерений.
Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06.
Пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) проводится с приведением к температуре 0 оС и давлению 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89.
Таблица 6 - Дополнительные
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации в долях от предела допускаемой основной приведенной к ВПИ погрешности выходного сигнала |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -60 °С до +15 °С включ. и св. +25 °С до +60 °С на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±0,5 |
Таблица 7 - Технические
|
Наименование характеристики |
Значение |
|
Количество определяемых компонентов для моделей: EL-SCADA IK-1.X (модификации EL-SCADA IK-1.1), EL-SCADA UV-1.1 |
от 1 до 5 |
|
EL-SCADA 1К-1.Х (модификации EL-SCADA IK-1.2) |
от 1 до 3 |
|
EL-SCADA 1К-2.Х (модификации EL-SCADA IK-2.1) |
от 1 до 8 |
|
EL-SCADA 1К-2.Х (модификации EL-SCADA IK-2.2) |
от 1 до 4 |
|
EL-SCADA IK-3 |
от 1 до 4 |
|
EL-SCADA UV-1.Х (модификации EL-SCADA UV-1.2) |
от 1 до 3 |
|
EL-SCADA UV-2 |
от 1 до 5 |
|
EL-SCADA LG-1 |
от 1 до 2 |
|
EL-SCADA LG-2 |
от 1 до 3 |
|
EL-SCADA F |
от 1 до 10 |
|
EL-SCADA C |
1 |
|
EL-SCADA M |
от 1 до 3 |
|
EL-SCADA T |
1 |
|
EL-SCADA LG-1L |
от 1 до 2 |
|
EL-SCADA LG-1LB |
от 1 до 2 |
|
EL-SCADA LG-2L |
от 1 до 2 |
|
EL-SCADA LG-3L |
от 1 до 5 |
|
EL-SCADA UV-P |
от 1 до 5 |
|
EL-SCADA F-P |
от 1 до 10 |
|
EL-SCADA M-P |
от 1 до 3 |
|
Выходные сигналы: Стационарные исполнения (EL-SCADA 1К-1.Х, EL-SCADA UV-1.Х, EL-SCADA 1К-2.Х, EL-SCADA IK-3, EL-SCADA UV-2, EL-SCADA LG-1, EL-SCADA LG-2, EL-SCADA F, EL-SCADA C, EL-SCADA M, EL-SCADA T, EL-SCADA LG-1L, EL-SCADA LG-1LB, EL-SCADA LG-2L, EL-SCADA LG-3L): - аналоговый токовый, мА |
от 4 до 20 |
|
- цифровой (в зависимости от конфигурации) |
Modbus, RS232, RS485, |
|
USB | |
|
Переносные исполнения (EL-SCADA UV-P, EL-SCADA F-P, EL-SCADA M-P): |
RS232, RS485 (опция) |
|
- цифровой |
USB, MicroUSB |
|
Параметры электрического питания: Напряжение питания переменного тока (при частоте (50±1) Гц), B - для моделей EL-SCADA 1К-1.Х (модификации EL-SCADA IK-1.1, EL-SCADA IK-1.2), EL-SCADA IK-2.Х (модификации EL-SCADA IK-2.1, EL-SCADA IK-2.2), EL-SCADA IK-3, EL-SCADA ^-1.Х (модификации EL-SCADA UV-1.1, EL-SCADA UV-1.2) |
от 100 до 240 |
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока (при частоте от 50 до 60 Гц), B - для моделей EL-SCADA UV-2, EL-SCADA LG-1, EL-SCADA LG-2, EL-SCADA F, EL-SCADA T, EL-SCADA C, EL-SCADA M, EL-SCADA LG-3L, EL-SCADA UV-P, EL-SCADA F-P, EL-SCADA M-P |
от 198 до 242 |
|
Напряжение питания постоянного тока (при частоте от 50 до 60 Гц), B - для моделей EL-SCADA LG-1L, EL-SCADA LG-1LB, EL-SCADA | |
|
LG-2L (с установленным преобразователем) |
24 |
|
Напряжение питания переменного тока (при частоте от 50 до 60 Гц), B - для моделей EL-SCADA LG-1L, EL-SCADA LG-1LB, EL-SCADA LG-2L |
от 100 до 240 |
|
Потребляемая мощность, В^А, не более |
1000 |
|
Габаритные размеры, мм, не более: - для моделей EL-SCADA 1К-1.Х (модификации EL-SCADA IK-1.1 и EL-SCADA IK-1.2), EL-SCADA иУ-1.Х (модификации EL-SCADA UV-1.1 и EL-SCADA UV-1.2), EL-SCADA 1К-2.Х (модификации EL-SCADA IK-2.1 и EL-SCADA IK-2.2), EL-SCADA UV-2, EL-SCADA LG-1, EL-SCADA LG-2, EL-SCADA C, EL-SCADA M, EL-SCADA T, EL-SCADA F (ШхДхВ) |
485х600х260 |
|
- для моделей EL-SCADA IK-3 (Ш Д В) |
400х400х250 |
|
- для моделей EL-SCADA LG-1L, EL-SCADA LG-1LB | |
|
- приемный блок (ШхДхВ) |
250х700х500 |
|
- передающий блок (ШхДхВ) |
250х700х500 |
|
- соединительный блок (ШхДхВ) |
300х300х250 |
|
- ячейка (ШхДхВ) |
350х350х2000 |
|
- для моделей EL-SCADA LG-2L | |
|
- основной блок (ШхДхВ) |
220х250х160 |
|
- измерительный блок (длина зонда) |
от 200 до 2000 |
|
- для моделей EL-SCADA LG-3L | |
|
- основной блок(ШхДхВ) |
545х448х250 |
|
- измерительный блок (длина зонда) |
от 200 до 2000 |
|
- для моделей EL-SCADA UV-P, EL-SCADA F-P, EL-SCADA M-P | |
|
- основной блок (ШхДхВ) |
520х450х250 |
|
- блок предварительной подготовки (ШхДхВ) |
360x200x290 |
|
Масса, кг, не более | |
|
- для моделей EL-SCADA IK-1.X (модификации EL-SCADA IK-1.1 и EL-SCADA IK-1.2), EL-SCADA иУ-1.Х (модификации EL-SCADA UV-1.1 и EL-SCADA UV-1.2), EL-SCADA 1К-2.Х (модификации EL-SCADA IK-2.1 и EL-SCADA IK-2.2), EL-SCADA UV-2, EL-SCADA LG-1, EL-SCADA LG-2, EL-SCADA C, EL-SCADA M, EL-SCADA T, EL-SCADA F |
28 |
|
- для моделей EL-SCADA IK-3 |
60 |
|
- для моделей EL-SCADA LG-1L, EL-SCADA LG-1LB |
70 |
|
- для моделей EL-SCADA LG-2L, EL-SCADA LG-3L |
50 |
|
- для моделей EL-SCADA UV-P, EL-SCADA F-P, EL-SCADA M-P |
22 |
|
Условия эксплуатации: - температура окружающей среды, °С - для моделей EL-SCADA IK-3, EL-SCADA F |
от 0 до +45 |
|
- для моделей EL-SCADA 1К-1.Х (модификации EL-SCADA IK-1.2), EL-SCADA UV-1.X (модификации EL-SCADA UV-1.2), EL-SCADA M, EL-SCADA C |
от +5 до +45 |
|
- для модели EL-SCADA T |
от -5 до +50 |
|
- для моделей EL-SCADA 1К-1.Х (модификации EL-SCADA IK-1.1), EL-SCADA IK-2.X (модификации EL-SCADA IK-2.1, EL-SCADA IK-2.2), EL-SCADA UV-1.X (модификации EL-SCADA UV-1.1), EL-SCADA UV-2 |
от 0 до +55 |
|
- для модели EL-SCADA LG-1L |
от -20 до +60 |
|
- для моделей EL-SCADA LG-1, EL-SCADA LG-2, EL-SCADA LG-1LB, EL-SCADA LG-2L, EL-SCADA LG-3L |
от -25 до +60 |
|
- для моделей EL-SCADA UV-P, EL-SCADA F-P, EL-SCADA M-P |
от -60 до +50 |
|
95 (без конденсации) от 80 до 120 |
|
Маркировка взрывозащиты - для модели EL-SCADA LG-1L |
1 Ex db op is IIC T6 Gb X Ex op is tb IIIC T80oC Db X 1Ex db IIC T6 Gb X |
|
- для модели EL-SCADA IK-3 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Срок службы газоанализатора, лет, не менее |
10 |
