Сведения о средстве измерений: 91999-24 Измерители крутящего момента силы

Номер по Госреестру СИ: 91999-24
91999-24 Измерители крутящего момента силы
(ЕСМА)

Назначение средства измерений:
Измерители крутящего момента силы ЕСМА (далее по тексту - измерители), предназначены для измерений крутящего момента силы.

сертификация программного обеспечения
Внешний вид. Измерители крутящего момента силы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители крутящего момента силы
Рисунок № 1

Общие сведения

Дата публикации - 02.05.2024
Срок свидетельства - 27.04.2029
Номер записи - 193861
ID в реестре СИ - 1416117
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности - Да

Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.

Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.

Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1118 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Измерители крутящего момента силы (ЕСМА)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82086-21
18.06.2026
Усилители заряда дифференциальные, EL-SCADA RAV-Ch
Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь)
ОТ
МП
1 год
90859-23
25.12.2028
Акселерометры промышленные, ЕСМА 15ХХ
Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь)
ОТ
МП
3 года
91401-24
26.02.2029
Преобразователи виброскорости, ЕСМА Vxx
Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь)
ОТ
МП
2 года
91999-24
27.04.2029
Измерители крутящего момента силы, ЕСМА
Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь)
ОТ
МП
1 года
93391-24
03.10.2029
Акселерометры ЕСМА, ARx
Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь)
ОТ
МП
1 год
94805-25
05.03.2030
Газоанализаторы, EL-SCADA
Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь)
ОТ
МП
1 год

Кто поверяет Измерители крутящего момента силы (ЕСМА)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Измерители крутящего момента силы (ЕСМА)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Измерители имеют в своем составе встроенное программное обеспечение (далее ПО). ПО предназначено, для вывода и передачи результатов измерений.

Метрологически значимым является ПО Torque Test с номером версии 1.Х.Х.Х Программное обеспечение записано в машинных кодах в энергонезависимом постоянном запоминающем устройстве и не доступно для изменения вне заводских условий без использования специализированных средств и вскрытия корпуса.

Конструкция СИ исключает возможность несанкционированного влияния на метрологически значимую часть ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Torque Test

Номер версии (идентификационный номер ПО)

1.Х.Х.Х

где Х.Х.Х могут принимать значения от 0 до 9 и не являются метрологически значимой частью


Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации и маркировочную табличку.


Сведения о методиках измерений


Нормативные и технические документы

Изготовитель


Общество с ограниченной ответственностью «ЭЛ-СКАДА» (ООО «ЭЛ-СКАДА») ИНН: 5904117160
Адрес: 614067, г. Пермь, ул. Генерала Наумова, д. № 8
E-Mail: info@el-scada.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Тел.: 8 800 200 22 14
E-mail: mail@nncsm.ru

Правообладатель

Общество с ограниченной ответственностью «ЭЛ-СКАДА» (ООО «ЭЛ-СКАДА») ИНН: 5904117160
Юридический адрес: 614067, г. Пермь, ул. Генерала Наумова, д. № 8

Принцип действия измерителей основан на преобразовании электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах торсионного вала. Электрические сигналы с тензорезисторов поступают на модуль управления, где осуществляется их преобразование и обработка, с последующим выводом результатов измерений на блок индикации.

Конструктивно измерители состоят из торсионного вала с жестко закрепленными соединительными фланцами и модуля управления с разъемом подключения блока индикации. Модуль управления обеспечивает индукционное питание и прием измерительных сигналов с торсионного вала, их обработку и передачу на блок индикации.

Измерители выпускаются в следующих модификациях: ЕСМА TMF-5, ЕСМА TMF-10, ЕСМА TMF-20, ЕСМА TMF-50, ЕСМА TMF-100, ЕСМА TMF-200, ЕСМА TMF-300, ЕСМА TMF-500, ЕСМА TMF-1000, ЕСМА TMF-2000, ЕСМА TMF-3000, ЕСМА TMF-5000, ЕСМА TMF-10000, ЕСМА TMF-15000, ЕСМА TMF-20000 Количество модификаций - 15.

Измерители могут использоваться для измерений в режимах статического и динамического приложения крутящего момента силы, в направлении нагружения по или против часовой стрелки.   Структура условного обозначения модификаций:

Измеритель крутящего момента силы ECMA TMF-X где:

ECMA - торговая марка ООО «ЭЛ-СКАДА»;

TM - измеритель крутящего момента силы;

F - фланцевые соединения с внешним оборудованием;

Х - верхняя граница диапазона измерений, Н^м: 5; 10; 20; 50; 100; 200; 300; 500; 1000; 2000; 3000; 5000; 10000; 15000; 20000.

В целях предотвращения несанкционированной настройки и вмешательства в работу измерителя, производится его пломбирование путем нанесения знака поверки в виде наклейки, таким образом, чтобы ее фиксация была на маркировочной табличке и корпусе измерителя.

На корпусе измерителя при помощи специализированного крепежа установлена маркировочная табличка, содержащая следующую информацию: товарный знак и данные предприятия-изготовителя, модификация измерителя, верхняя граница диапазона измерений, погрешность, допустимая частота вращения и заводской номер. Информация нанесена методом лазерной гравировки. Заводской номер представляет собой набор арабских цифр.

Общий вид измерителей и место его пломбирования представлены на рисунке 1, образец маркировочной таблички представлен на рисунке 2.

Место нанесения знака поверки

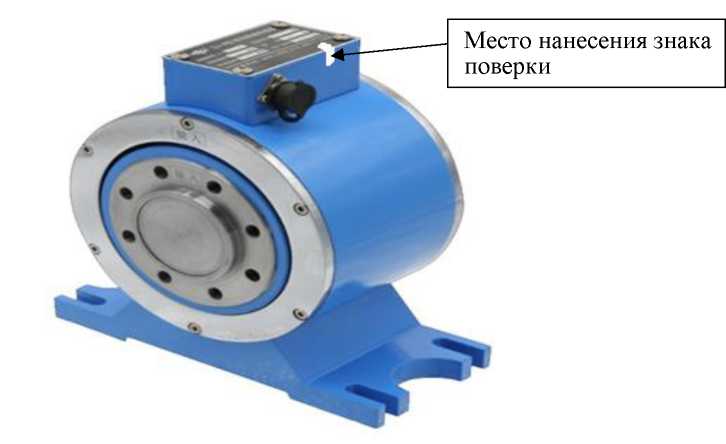

Рисунок 1. Общий вид измерителей и место пломбирования от несанкционированного доступа

Внешний вид. Измерители крутящего момента силы (ЕСМА), http://oei-analitika.ru

Рисунок 2. Маркировочная табличка.

Место нанесения заводского номера

Место нанесения знака утверждения типа


Таблица 5 - .

Наименование

Обозначение

Измеритель крутящего момента силы

ЕСМА TMF-Х*

Блок индикации

-

Руководство по эксплуатации

ЕСМА-РЭ

Паспорт

ЕСМА-ПС

*Х - верхняя граница диапазона измерений


Таблица 2 - Метрологические характеристики

Наименование параметра

Значение

Модификация

ЕСМА

TMF-5

ЕСМА

TMF-10

ЕСМА

TMF-20

ЕСМА

TMF-50

ЕСМА TMF-100

Диапазон измерений крутящего момента силы, Н^м

от 0,25 до 5

от 0,5 до 10

от 1 до 20

от 2,5 до 50

от 5 до 100

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

±1,0 %

Продолжение таблицы 2.

Наименование параметра

Значение

Модификация

ЕСМА TMF-200

ЕСМА TMF-300

ЕСМА TMF-500

ЕСМА

TMF-1000

ЕСМА

TMF-2000

Диапазон измерений крутящего

от 10

от 15

от 25

от 50

от 100

момента силы, Н^м

до 200

до 300

до 500

до 1000

до 2000

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

±1,0 %

Продолжение таблицы 2.

Наименование параметра

Значение

Модификация

ЕСМА

ЕСМА

ЕСМА

ЕСМА

ЕСМА

TMF-3000

TMF-5000

TMF-10000

TMF-15000

TMF-20000

Диапазон измерений крутящего

от 150

от 15

от 500

от 750

от 1000

момента силы, Н^м

до 3000

до 5000

до 10000

до 15000

до 20000

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

±1,0 %

Таблица 3 - Основные технические характеристики

Наименование параметра

Значение

Модификация

ЕСМА

TMF-5

ЕСМА TMF-10

ЕСМА TMF-20

ЕСМА TMF-50

ЕСМА TMF-100

ЕСМА TMF-200

ЕСМА TMF-300

ЕСМА TMF-500

Допустимая частота вращения торсионного вала, об/мин

6000

5000

Габаритные размеры длина, мм, не более

90

95

ширина, мм, не более

140

160

высота, мм, не более

200

210

Масса, кг, не более

5,5

6

6,5

7,5

Продолжение Таблицы 3

Наименование параметра

Значение

Модификация

ЕСМА

TMF-

1000

ЕСМА

TMF-

2000

ЕСМА

TMF-

3000

ЕСМА

TMF-

5000

ЕСМА

TMF-

10000

ЕСМА

TMF-

15000

ЕСМА

TMF-

20000

Допустимая частота вращения

торсионного вала, об/мин

4000

3000

1800

Габаритные размеры

длина, мм, не более

110

130

130

ширина, мм, не более

200

250

250

высота, мм, не более

220

290

300

Масса, кг, не более

9,5

15

25

35

40

Таблица 4 - Общие технические характеристики

Наименование параметра

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220 ±22

- частота переменного тока, Гц

50 ±0,4

Нормальные условия эксплуатации: - температура окружающего воздуха, °С

от +18 до +28

- относительная влажность воздуха, %, не более

80

- атмосферное давление, кПа

от 86,0 до 106,7

Условия эксплуатации:

от -30 до +60

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

90

- атмосферное давление, кПа

от 86,0 до 106,7
