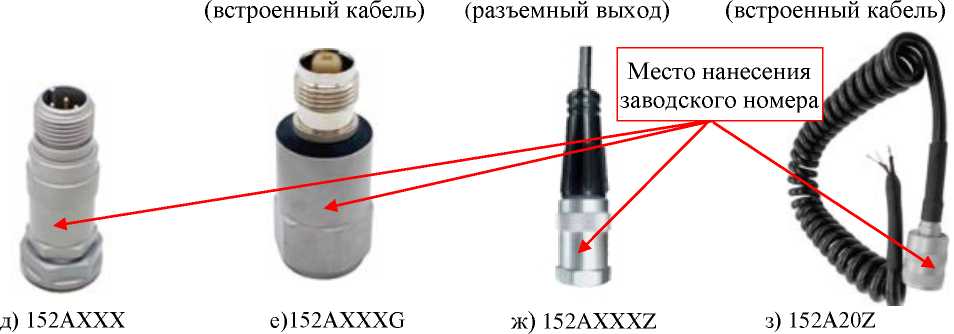

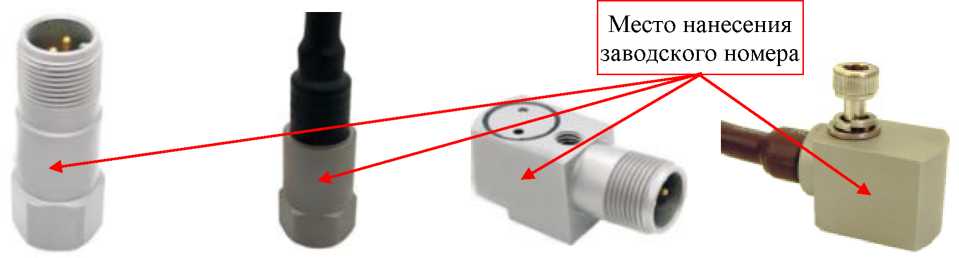

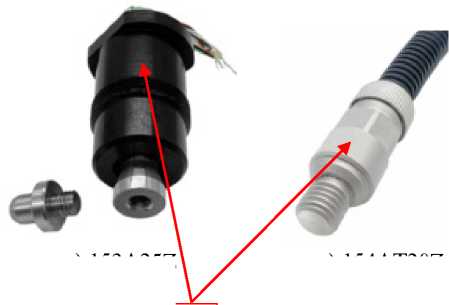

1

5

Х

А

Т

ХХХ

ХХХ

Дополнительное обозначение (до 3-х символов, могут отсутствовать): D - соединитель сверху;

C - соединитель сбоку;

Z -встроенный кабель;

G - наличие электрической изоляции от корпуса;

значение коэффициента преобразования, мВ/g (до 3-х символов)

Т

- обозначение, определяющее наличие выхода по температуре

код измеряемой физической величины: А - ускорение

порядковый номер разработки

код применения

5 - промышленные

код выходного сигнала: 1 - со встроенной электроникой, напряжение

Наименование

Обозначение

Кол-во

Акселерометр промышленный ЕСМА

15ХХ*

1 шт.

Комплект принадлежностей

-

1 шт.

Акселерометр промышленный ЕСМА 15ХХ. Паспорт

26.51.66-007-73900527-2022-ПС

1 экз.

Акселерометр промышленный ЕСМА 15ХХ. Руководство по эксплуатации

26.51.66-007-73900527-2022-РЭ

1 экз.

на партию

* - исполнение по заказу (индивидуальное обозначение по конструкторской документации)

Наименование характеристики

Значение

Диапазон измерений амплитуды ускорения, м/с²:

- для 151А500Х, 157АТ500

от 0,1 до 100

- для 151А100Х, 152А100Х, 154АТ100ХХХ, 156AT100Z, 153А25Z

от 0,1 до 500

- для 152А50Х, 154АТ50ХХХ, 156АТ50Z

от 0,1 до 1000

- для 152A20Z, 154АТ20Z

от 0,1 до 2000

Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с^-2):

- для 152A20Z, 154AT20Z

2,0

- для 153A25Z

2,5

- для 152А50Х, 154АТ50ХХХ, 156AT50Z

5,0

- для 151А100Х, 152А100Х, 154АТ100ХХХ, 156AT100Z

10,0

- для 151А500Х, 157АТ500

50,0

Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах

±20

Нелинейность амплитудной характеристики, %, в пределах

±3

Рабочий диапазон частот, Гц:

- для 151А100С, 154ATXXXDXX

от 2 до 6000

- для 151A100D

от 2 до 10000

- для 151А500С

от 0,6 до 3000

- для 151A500D

от 0,6 до 5000

- для 152A50, 152A100

от 1 до 10000

- для 152A50G, 152A100G

от 1 до 6000

- для 152A50Z, 152A100Z, 153A25Z

от 1 до 8000

- для 152A20Z

от 0,5 до 6000

- для 154AT20Z, 157AT500

от 0,5 до 5000

- для 154АТХХХСХХ, 156ATXXXZ

от 2 до 5000

Неравномерность частотной характеристики относительно значения на базовой частоте 160 Гц, %, в пределах

±10

Частота установочного резонанса в осевом направлении, кГц, не менее:

- для 151А100С, 152A20Z, 152AXXXG, 154ATXXXDXX

18

- для 151A100D, 152А50, 152A100

30

- для 151А500С

10

- для 151A500D, 154AT20Z, 154АТХХХСХХ, 156ATXXXZ

15

- для 152A50Z, 152A100Z, 153A25Z

24

- для 157AT500

12

Относительный коэффициент поперечного преобразования, %, не более

- для всех акселерометров (кроме 156AT50z, 156AT100Z, 157AT500)

5

- для 156AT50Z, 156AT100Z, 157AT500

7

Пределы допускаемой основной относительной погрешности измерений ускорения в рабочих диапазонах амплитуд и частот, %, в пределах

±12

Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха, %/°С

±0,2

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +18 до +25

- относительная влажность воздуха, %, не более

80

Наименование характеристики

Значение

Напряжение питания, В:

- для всех акселерометров (кроме 153А25, 152А20Z) при токе питания от 2 до 10 мА

от +18 до +30

- для 152А20Z, В

+(5,0±0,5)

- для 153А25Z, В

±(5,0±0,5)

Габаритные размеры мм, не более: а) диаметрхвысота:

- для 151A100D

22^х50

- для 151A500D

26^х55

- для 152A20Z

25х30

- для 152А50, 152А100

20х40

- для 152A50G, 152A100G

20х45

- для 152A50Z, 152A100Z

20х50

- для 153A25Z (с щупом)

30х50

- для 154AT20Z, 154ATXXXDXX

25х55

б) длина^хширина^хвысота:

- для 151А100С

52х23х25

- для 151А500С

55х25х27

- для 154ATXXXCXX

45х20х23

- для 156ATXXXZ

45х45х25

- для 157АТ500

55х50х30

Масса, г, не более:

- для 152A50, 152A100, 152AXXXG, 152A20Z, 153A25Z

40

- для 151A100D, 152A50Z, 152A100Z

50

- для 154АТХХХХХХ

75

- для 151A100C

120

- для 151A500D

105

- для 151A500C

135

- для 156ATXXXZ, 157АТ500

230

Условия эксплуатации:

- рабочий диапазон температур, °С:

- для 151AXXXX, 152AXXXX (кроме 152A20Z), 154АТХХХХХХ (кроме 154AT20Z), 156ATXXXZ, 157AT500

от -55 до +120

- для 152A20Z, 153A25Z, 154AT20Z

от -55 до +85
