Номер по Госреестру СИ: 91401-24
91401-24 Преобразователи виброскорости
(ЕСМА Vxx)
Назначение средства измерений:
Преобразователи виброскорости ЕСМА Vxx (далее по тексту - датчики) предназначены для измерений виброскорости.

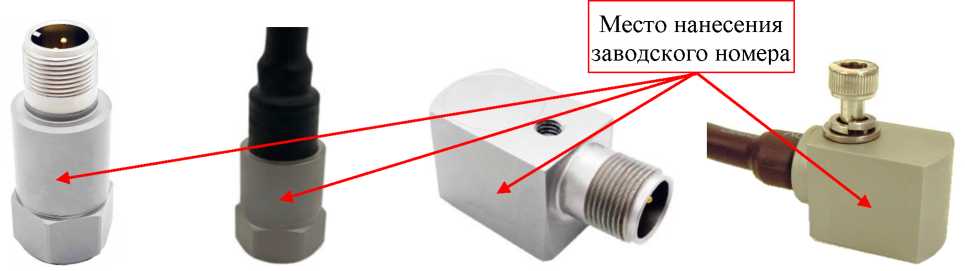

Внешний вид.
Преобразователи виброскорости
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта 26.51.66-014-73900527-2023-ПС типографским способом в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в 26.51.66-014-73900527-2023-РЭ, раздел 2 «Использование по назначению».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
26.51.66-014-73900527-2023-ТУ. Преобразователь виброскорости ЕСМА Vxx.
Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ЭЛ-СКАДА» (ООО «ЭЛ-СКАДА»)
ИНН 5904117160
Юридический адрес: 614067, г. Пермь, ул. Генерала Наумова, д. 8
Телефон: (342) 214-94-34
E-mail: info@el-scada.ru
Web-site: www.el-scada.ru
Изготовитель
Общество с ограниченной ответственностью «ЭЛ-СКАДА» (ООО «ЭЛ-СКАДА»)ИНН 5904117160
Адрес: 614067, г. Пермь, ул. Генерала Наумова, д. 8
Телефон: (342) 214-94-34
E-mail: info@el-scada.ru
Web-site: www.el-scada.ru
Испытательный центр
Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37
Телефон: (83130) 22224, 22253
Факс: (83130) 22232
E-mail: nio30@olit.vniief.ru
Правообладатель
Общество с ограниченной ответственностью «ЭЛ-СКАДА» (ООО «ЭЛ-СКАДА»)ИНН 5904117160
Юридический адрес: 614067, г. Пермь, ул. Генерала Наумова, д. 8
Телефон: (342) 214-94-34
E-mail: info@el-scada.ru
Web-site: www.el-scada.ru
Принцип действия датчиков основан на преобразовании механических воздействий в электрические сигналы, пропорциональные виброскорости.
Конструктивно датчики представляют собой пьезокерамический чувствительный элемент, инерционную массу и электронную схему, заключённые в металлический корпус.
Датчики имеют модификации VIV-7T, VIV-7S, VIV-7TZ, VIV-7SZ, VIV-6T, VIV-6S, VIV-6TZ, VIV-6SZ, VIV-5T, VIV-5S, VIV-5TZ, VIV-5SZ, VIV-4T, VIV-4S, VDC-4T, VDC-4S, VIV-4TZ, VIV-4SZ, VDC-4TZ, VDC-4SZ, VIV-3T, VIV-3S, VDC-3T, VDC-3S, VRC-3T, VIV-3TZ, VIV-3SZ, VDC-3TZ, VDC-3SZ, VRC-3TZ, VRC-3S, VRV-3T, VRV-3S, VRC-3SZ, VRV-3TZ, VRV-3SZ, VIV-2T, VIV-2S, VDC-2T, VDC-2S, VRC-2T, VRC-2S, VRV-2T, VRV-2S, VIV-2TZ, VIV-2SZ, VDC-2TZ, VDC-2SZ, VRC-2TZ, VRC-2SZ, VRV-2TZ, VRV-2SZ, VDC-1T, VDC-1S, VRC-1T, VRC-1S, VRV-1T, VRV-1S, VDC-1TZ, VDC-1SZ, VRC-1TZ, VRC-1SZ, VRV-1TZ, VRV-1SZ.
Модификации различаются видом выходного сигнала, амплитудным и частотным диапазонами измерений, способом крепления (шпилька %-28” или винт М6), расположением выходного соединителя или встроенного кабеля. Тип выходного разъема - 2-х штырьковый MIL-C-5015 (3-х штырьковый MIL-C-5015 для VRV-ХТ и VRV-XS).
Структура обозначений датчиков (символы «Х» могут отсутствовать):
V Х Х -X XX
код расположения соединителя:
T - соединитель сверху; TZ - неразъемный кабель сверху;
S - соединитель сбоку; SZ - неразъемный кабель сбоку______
верхняя граница диапазона измерений амплитуды виброскорости: 1 - 12,5 мм/с; 2 - 25 мм/с; 3 - 50 мм/с; 4 - 100 мм/с;
5 - 250 мм/с; 6 - 500 мм/с; 7 - 1250 мм/с
Степень защиты от внешних воздействий IP65 для датчиков с разъёмным соединением кабеля и IP67 для датчиков с кабельным выводом.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус. Пломбирование датчиков не предусмотрено. Внешний вид датчиков приведён на рисунке 1.
а) VIV-XT,
VDC-XT, VRC-XT, VRV-XT
б) VIV-XTZ,
VDC-XTZ, VRC-XTZ, VRV-XTZ
в) VIV-XS,
VDC-XS, VRC-XS, VRV-XS
г) VIV-XSZ,
VDC-XSZ, VRC-XSZ, VRV-XSZ
Рисунок 1 - Внешний вид датчика
Таблица 3 - Комплектность датчика
Наименование |
Обозначение |
Количество |
Преобразователь виброскорости ЕСМА |
Vxx* |
1 шт. |
Преобразователь виброскорости ЕСМА Vxx. Паспорт |
26.51.66-014-73900527-2023-ПС |
1 шт. |
Преобразователь виброскорости ЕСМА Vxx. Руководство по эксплуатации |
26.51.66-014-73900527-2023-РЭ |
1 экз. на партию |
Комплект принадлежностей |
по требованию | |
* - исполнение по заказу (индивидуальное обозначение по конструкторской документации) |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное значение коэффициента преобразования на базовой частоте 80 Гц: | |
- для VIV-2XX, мВ/(м\гс-1) |
200 |
- для VIV-3XX, мВ/(м\гс-1) |
100 |
- для VIV-4XX, мВ/(м\гс-1) |
50 |
- для VIV-5XX, мВ/(м\гс-1) |
20 |
- для VIV- 6ХХ, мВ/(мм^с-1) |
10 |
- для VIV-7XX, мВ/(м\гс-1) |
4 |
- для VDC-1XX, мкА/(мм^с-1) |
640 |
- для VDC-2XX мкА/(мм^с-1) |
320 |
- для VDC-3XX мкА/(мм^с-1) |
160 |
- для VDC-4XX мкА/(мм^с-1) |
80 |
- для VRC-1XX мА/(мм^с-1) |
1,28 |
- для VRC-2XX, мА/(м\гс-1) |
0,64 |
- для VRC-3XX, мА/(м\гс-1) |
0,32 |
- для VRV-1XX, мВ/(мм^с-1) |
400 |
- для VRV-2XX, мВ/(мм^с-1) |
200 |
- для VRV-3XX, мВ/(мм^с-1) |
100 |
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах |
±5 |
Диапазон измерений виброскорости*, мм/с:
|
от 1 до 1250 от 1 до 500 от 1 до 250 от 0,1 до 100 от 0,1 до 50 от 0,1 до 25 от 0,1 до 12,5 |
* - амплитуды для VIV-ХХХ и VDC-ХХХ, СКЗ для VRC-ХХХ и VRV-ХХХ | |
Диапазон рабочих частот, Гц:
|
от 5 до 2000 от 5 до 1000 |
Неравномерность частотной характеристики относительно значения на базовой частоте 80 Гц, %, в пределах |
±12,5 |
Относительный коэффициент поперечного преобразования, %, не более |
5 |
Пределы допускаемой основной приведенной к диапазону погрешности измерений виброскорости на базовой частоте 80 Гц, % |
±5 |
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха, %/°С |
±0,2 |
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +18 до +25 |
- относительная влажность воздуха, %, не более |
80 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Тип выходного сигнала: - для VIV-ХХХ напряжение переменного тока, В |
от 0 до 5 |
- для VRV-ХХХ напряжение постоянного тока, В |
от 0 до 5 |
- для VRC-2ХХ постоянный ток, мА |
от 4 до 20 |
- для У0С-2ХХ переменный ток, мА |
от 4 до 20 |
Напряжение питания, В: - для VIV-ХХХ при токе питания от 2 до 10 мА |
от +18 до +30 |
- для VDC-ХХХ, VRC-ХХХ, VRV-ХХХ |
от +15 до +30 |
Габаритные размеры, мм, не более: а) диаметрхвысота: - для VIV-ХТХ |
58х32 |
- для VDC-ХТХ, VRC-ХТХ, VRV-ХТХ |
56х25 |
б) длинахширинахвысота: - для ^У-ХБХ, VDC-ХSХ, VRC-Ш, VRV-ХSХ |
52х23х25 |
Масса, г, не более: - для VIV-ХТХ (кроме VIV-2TХ), VDC-ХТХ, VRC-ХТХ, VRV-ХТХ |
100 |
- для VIV-2TХ |
205 |
- для ^У-ХБХ, VDC-ХSХ, VRC-Ш, VRV-ХSХ |
130 |
Условия эксплуатации: - рабочий диапазон температур, °С: - для VIV-ХХХ |
от -55 до +125 |
- для VDC-ХХХ, VRC-ХХХ, VRV-ХХХ |
от -55 до +90 |
