Сведения о средстве измерений: 92500-24 Прицеп-цистерна

Номер по Госреестру СИ: 92500-24
92500-24 Прицеп-цистерна
(LINDNER)

Назначение средства измерений:
Прицеп-цистерна LINDNER (далее - ПЦ) предназначена для измерений объема нефти и нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Прицеп-цистерна, http://oei-analitika.ru рисунок № 1
Внешний вид.
Прицеп-цистерна
Рисунок № 1
Внешний вид. Прицеп-цистерна, http://oei-analitika.ru рисунок № 2
Внешний вид.
Прицеп-цистерна
Рисунок № 2

Общие сведения

Дата публикации - 01.07.2024
Срок свидетельства -
Номер записи - 194342
ID в реестре СИ - 1417345
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

LINDNER,

Производитель

Изготовитель - "Lindner & Fischer Fahrzeugbau GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - P_1 Наполнение реестра СИ ФГИС АРШИН по производителю в динамике по годам

Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.

Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.

В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:

  • рег. номер в ФГИС АРШИН
  • дата публикации
  • наименование СИ и обозначение
  • наименование и страну изготовителя
  • ссылки на описание типа и методику поверки
  • межповерочный интервал в соответствии с описанием типа

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2132 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1560 от 2024.06.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

№934 от 2016.07.11 О внесении изменений в описание типа на счетчики электрической энергии iEM3000

№385 от 2017.02.27 О переоформлении свидетельства об утверждении типа средства измерений № 53718 "Измерители мощности многофункциональные PM3200" и внесении изменений в описание типа

№386 от 2017.02.27 О переоформлении свидетельства об утверждении типа средства измерений № 53221 "Счетчики электрической энергии iEM3000" и внесении изменений в описание типа

№2016 от 2017.09.25 О внесении изменений в описание типа на измерители мощности серии РМ5000

№2948 от 2019.12.10 О внесении изменений в описание типа средства на модули аналоговые для программируемых логических контроллеров Modicon M221/M241/M251

№1799 от 2020.11.06 об утверждении типа средств измерений

Наличие аналогов СИ: Прицеп-цистерна (LINDNER)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Lindner & Fischer Fahrzeugbau GmbH"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92333-24

 Полуприцепы-цистерны, LINDNER
"Lindner & Fischer Fahrzeugbau GmbH" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
92500-24

 Прицеп-цистерна, LINDNER
"Lindner & Fischer Fahrzeugbau GmbH" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
93374-24

 Полуприцеп-цистерна, LINDNER
"Lindner & Fischer Fahrzeugbau GmbH" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
Отчет - MM_3 Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)

Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.

Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.

Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.

Стоимость 200 руб. или по подписке

Кто поверяет Прицеп-цистерна (LINDNER)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЮГНЕФТЕСТАНДАРТ"
(РОСС RU.0001.310367)
  • LINDNER
    		•  1 0 1 0 0 0 0

    Стоимость поверки Прицеп-цистерна (LINDNER)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации печатным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     приведены в разделе 6 руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

    Правообладатель

    «Lindner & Fischer Fahrzeugbau GmbH», Германия Адрес: Riedheimer Str. 34, 89129 Langenau, Германия Телефон/факс: +49 7345/9614-0 / +49 7345/9614-69

    Изготовитель

    «Lindner & Fischer Fahrzeugbau GmbH», Германия Адрес: Riedheimer Str. 34, 89129 Langenau, Германия Телефон/факс: +49 7345/9614-0 / +49 7345/9614-69

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель

    «Lindner & Fischer Fahrzeugbau GmbH», Германия Адрес: Riedheimer Str. 34, 89129 Langenau, Германия Телефон/факс: +49 7345/9614-0 / +49 7345/9614-69

    Принцип действия ПЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

    ПЦ состоит из алюминиевой сварной цистерны постоянного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее-ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.

    Технологическое оборудование предназначено для операций  налива-слива

    нефтепродуктов и включает в себя:

    • - горловину с указателем уровня налива;

    • - съемную крышку горловины с заливным люком и дыхательным клапаном;

    • - клапан донный;

    • - кран шаровой;

    • - рукава напорно-всасывающие.

    На боковых сторонах и сзади ПЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на заводскую табличку в виде буквенно-цифрового обозначения ударным методом.

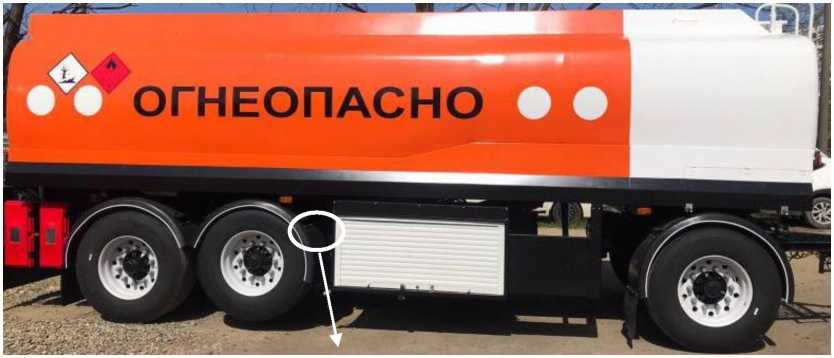

    Общий вид ПЦ и место нанесения заводского номера представлены на рисунке 1.

    Внешний вид. Прицеп-цистерна (LINDNER), http://oei-analitika.ru

    Место нанесения заводского номера

    Рисунок 1 - Общий вид прицепа-цистерны LINDNER и место нанесения заводского номера

    Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня, методом давления, а также на свидетельство о поверке.

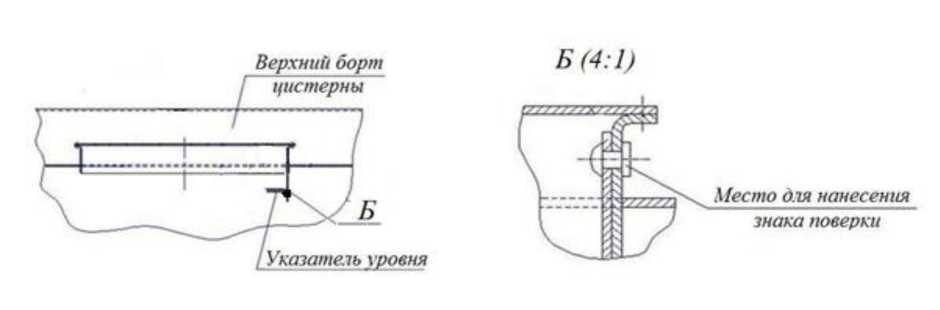

    Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.

    Внешний вид. Прицеп-цистерна (LINDNER), http://oei-analitika.ru

    Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки


    Таблица 3 -

    Комплектующие

    Обозначение

    Количество

    Прицеп-цистерна зав. № W09625324WOL13714

    LINDNER

    1 шт.

    Запасные части, инструменты и принадлежности

    1 шт.

    Руководство по эксплуатации

    1 экз.


    Значение

    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Номинальная вместимость, дм3

    22000

    Действительная вместимость 1 -й секции, дм3

    5000

    Действительная вместимость 2-й секции, дм3

    7045

    Действительная вместимость 3 -й секции, дм3

    5000

    Действительная вместимость 4-й секции, дм3

    5000

    Пределы допускаемой относительной погрешности ТМ, %

    ±0,4

    Разность между номинальной и действительной вместимостью ТМ, %, не более

    ±1,5

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Снаряженная масса, кг, не более

    4500

    Длина, мм, не более

    7700

    Высота, мм, не более

    3550

    Ширина, мм, не более

    2550

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -40 до +50
