Номер по Госреестру СИ: 92389-24
92389-24 Тепловизоры инфракрасные
(В7)
Назначение средства измерений:
Тепловизоры инфракрасные В7 (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Внешний вид.
Тепловизоры инфракрасные
Рисунок № 1
Внешний вид.
Тепловизоры инфракрасные

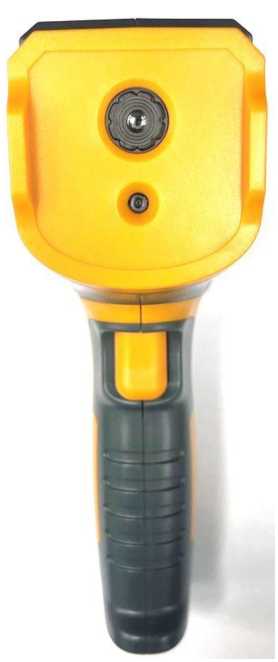

Рисунок № 2
Внешний вид.
Тепловизоры инфракрасные
Рисунок № 3
Внешний вид.
Тепловизоры инфракрасные

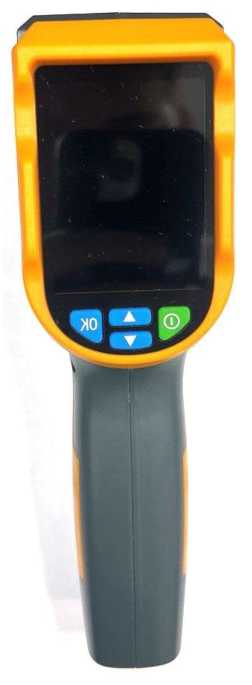

Рисунок № 4
Внешний вид.
Тепловизоры инфракрасные
Рисунок № 5
Внешний вид.
Тепловизоры инфракрасные
Рисунок № 6
Внешний вид.
Тепловизоры инфракрасные

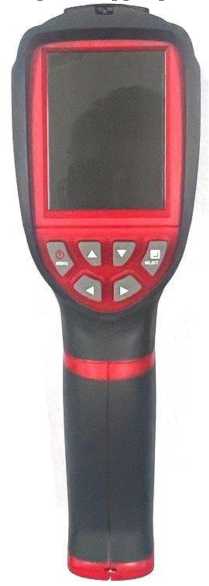

Рисунок № 7
Внешний вид.
Тепловизоры инфракрасные

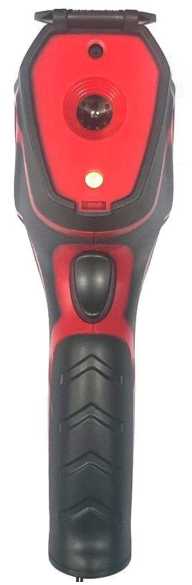

Рисунок № 8
Общие сведения
Дата публикации - 18.06.2024
Срок свидетельства - 17.06.2029
Номер записи - 194220
ID в реестре СИ - 1417050
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Тепловизор инфракрасный В7, мод.B7-ТВ3090, Тепловизор инфракрасный В7, мод.B7-523, Тепловизор инфракрасный В7, мод.B7-522,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1436 от 2024.06.17 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Тепловизоры инфракрасные (В7)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59928-15 27.12.2029 |
Приборы для измерения твердости материалов по Шору А и D (дюрометры), модификаций ТВР-А, ТВР-АМ, ТВР-D, ТВР-DМ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
79910-20 02.12.2030 |
Меры шероховатости поверхности , "В7-МШ" Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
80596-20 31.12.2030 |
Толщиномеры покрытий , В7-517, В7-527, В7-537, В7-557, В7-К2, В7-К3, В7-К4 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81067-21 05.03.2031 |
Толщиномеры ультразвуковые, В7-217, В7-227, В7-237, В7-287, В7-297 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89140-23 26.05.2028 |
Блескомеры фотоэлектрические , БФ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91006-24 16.01.2029 |
Термогигрометры портативные, В7-ТГ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91412-24 26.02.2029 |
Анемометры комбинированные, В7-А Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91468-24 01.03.2029 |
Дата-логгеры одноразовые, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
91932-24 22.04.2029 |
Дата-логгеры портативные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года; 1 год (при поверке канала измерений относительной влажности) |
|
91933-24 22.04.2029 |
Дата-логгеры стационарные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года; 1 год (при поверке канала измерений относительной влажности) |
|
92062-24 06.05.2029 |
Термометры электронные пищевые, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
92069-24 07.05.2029 |
Вискозиметры проточные чашечные, ВЗ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92389-24 17.06.2029 |
Тепловизоры инфракрасные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93564-24 23.10.2029 |
Манометры портативные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94225-24 26.12.2029 |
Термогигрометры стационарные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Тепловизоры инфракрасные (В7)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 4 | 2 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Тепловизоры инфракрасные (В7)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО тепловизоров инфракрасных B7 моделей В7-522, В7-523
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.0.011 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 2 - Идентификационные данные ПО тепловизоров инфракрасных B7 моделей В7-
ТВ3090, В7-ТВ3160, В7-ТВ3220, В7-ТВ3320
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже V2.1.2 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 Руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.66-002-7717734230-2023 Тепловизоры инфракрасные. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Восток-7» (ООО «Восток-7») ИНН 7717734230
Юридический адрес: 129626, г. Москва, Рижский пр-д, д. 5, к. 137
Телефон: +7 (495) 740-06-12
E-mail: info@vostok-7.ru
Web-сайт: www.vostok-7.ru
Изготовитель
Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7») ИНН 7717734230Юридический адрес: 129626, г. Москва, Рижский пр-д, д. 5, к. 137
Адрес места осуществления деятельности: 129085, г. Москва, пр-д Ольминского, д. 3А, оф. 929
Телефон: +7 (495) 740-06-12
E-mail: info@vostok-7.ru
Web-сайт: www.vostok-7.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7») ИНН 7717734230Юридический адрес: 129626, г. Москва, Рижский пр-д, д. 5, к. 137
Телефон: +7 (495) 740-06-12
E-mail: info@vostok-7.ru
Web-сайт: www.vostok-7.ru
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры инфракрасные B7 изготавливаются в следующих моделях: В7-522, В7-523, В7-ТВ3090, В7-ТВ3160, В7-ТВ3220, В7-ТВ3320. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Тепловизоры инфракрасные B7 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры, фонарь (только для моделей В7-ТВ3090, В7-ТВ3160, В7-ТВ3220, В7-ТВ3320) и затвор камеры. На боковой части корпуса моделей В7-522, В7-523 распложены разъемы для карты памяти и USB. На верхней части корпуса моделей В7-ТВ3090, В7-ТВ3160, В7-ТВ3220, В7-ТВ3320 расположен USB-разъем.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD (только для моделей В7-522, В7-523), передана посредством прямого подключения к USB-порту.
Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
Фотографии общего вида тепловизоров инфракрасных B7 приведены на рисунках 1-
3.

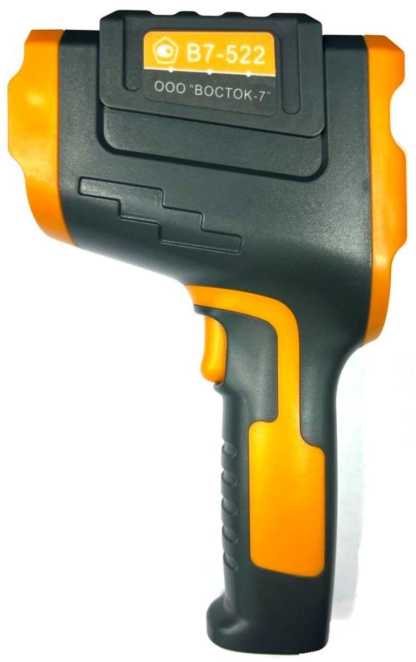

Рисунок 1 - Общий вид тепловизоров инфракрасных В7 модели В7-522

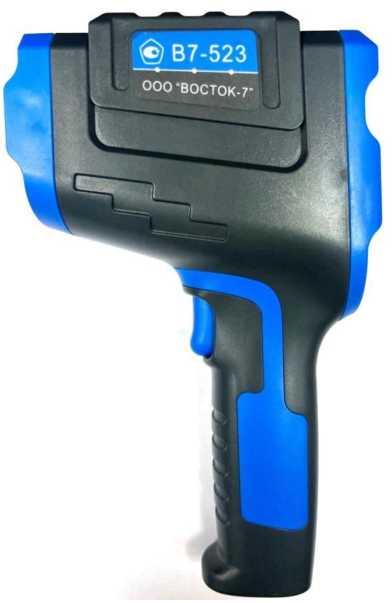

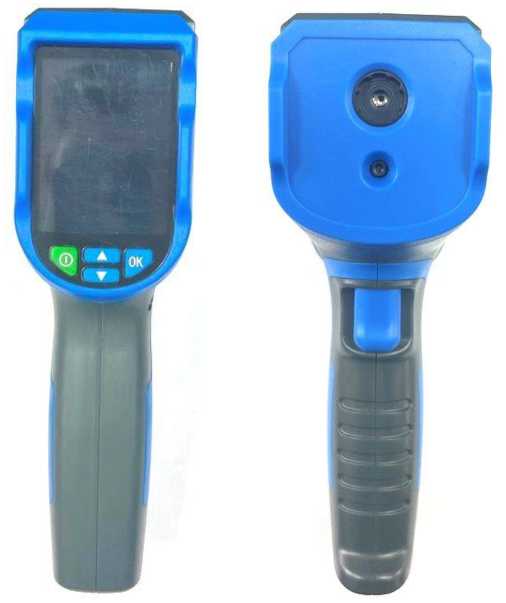

Рисунок 2 - Общий вид тепловизоров инфракрасных B7 модели B7-523

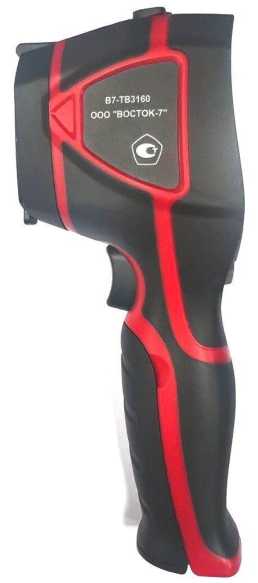

Рисунок 3 - Общий вид тепловизоров инфракрасных B7 моделей В7-ТВ3090, B7-TB3160, В7-ТВ3220, В7-ТВ3320
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров инфракрасных B7 в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, отображается в меню настроек тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Таблица 7 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Тепловизор инфракрасный |
В7 |
1 шт. |
|
Руководство по эксплуатации на тепловизоров инфракрасных B7 моделей В7-522, В7-523 |
- |
1 экз. (в зависимости от модели) |
|
Руководство по эксплуатации на тепловизоров инфракрасных B7 моделей В7-ТВ3160, В7-ТВ3320 | ||
|
Футляр для переноски |
- |
1 шт. |
|
USB-кабель |
- |
1 шт. |
|
Ремешок на запястье |
- |
1 шт. |
Метрологические и основные технические характеристики тепловизоров инфракрасных B7 в зависимости от модели приведены в таблицах 3-6.
Таблица 3 - Метрологические характеристики тепловизоров инфракрасных B7 моделей B7-522, В7-523
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
В7-522 |
В7-523 | |
|
Диапазон измерений температуры, °С |
от -40 до +300 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С:
|
±10,0 ±5,0 ±2,0 | |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±4,0 | |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,065 | |
|
Спектральный диапазон, мкм |
от 8 до 14 | |
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
35,0°х26,0° |
56,0°х42,0° |
|
Пространственное разрешение, мрад |
3, |
05 |
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
В7-522 |
В7-523 | |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | |
Таблица 4 - Метрологические характеристики тепловизоров инфракрасных B7 моделей В7-ТВ3090, В7-ТВ3160, В7-ТВ3220, В7-ТВ3320
|
Наименование характеристики |
Значение (в зависимости от модели) | |||
|
В7-ТВ3090 |
В7-ТВ3160 |
В7-ТВ3220 |
В7-ТВ3320 | |
|
Диапазон измерений температуры, °С |
от -20 до +350 |
от -20 до +300 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С |
±2,0 | |||
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 | |||
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,07 | |||
|
Спектральный диапазон, мкм |
от 8 до 14 | |||
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
16,0°х19,0° |
35,0°х26,0° |
56,0°х42,0° | |
|
Пространственное разрешение, мрад |
1,74 |
3,87 |
2,77 |
3,05 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | |||
Таблица 5 - Основные технические характеристики тепловизоров инфракрасных B7 моделей В7-522, В7-523
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
В7-522 |
В7-523 | |
|
Количество пикселей матрицы детектора, пикселихпиксели |
200x150 |
320x240 |
|
Масса, г, не более |
31 |
[6 |
|
Запись изображений или частота обновлений, Гц |
9 | |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
120x60x210 | |
|
Напряжение питания, В |
3,7 | |
|
Время работы от батареи, ч, не менее |
2 | |
|
Рабочие условия эксплуатации:
|
от -10 до +45 85 (без конденсации) | |
|
Средняя наработка до отказа, ч, не менее |
14 000 | |
|
Средний срок службы, лет, не менее |
5 | |
Таблица 6 - Основные технические характеристики тепловизоров инфракрасных B7 моделей
|
В7-ТВ3090, В7-ТВ3160, В7-ТВ3220, В7-1 |
ГВ3320 | |||
|
Наименование характеристики |
Значение (в зависимости от модели) | |||
|
В7- ТВ3090 |
В7- ТВ3160 |
В7- ТВ3220 |
В7-ТВ3320 | |
|
Количество пикселей матрицы детектора, пиксели^пиксели |
120x90 |
160x120 |
220x160 |
320x240 |
|
Масса, г, не более |
323 | |||
|
Запись изображений или частота обновлений, Гц |
25 |
9 | ||
|
Габаритные размеры, мм (длина X ширина х высота), не более |
94x70x225 | |||
|
Напряжение питания, В |
3,7 | |||
|
Время работы от батареи, ч, не менее |
2 | |||
|
Рабочие условия эксплуатации:
|
от 0 до +45 85 (без конденсации) | |||
|
Средняя наработка до отказа, ч, не менее |
14 ООО | |||
|
Средний срок службы, лет, не менее |
5 | |||
