Номер по Госреестру СИ: 91468-24
91468-24 Дата-логгеры одноразовые
(В7)
Назначение средства измерений:
Дата-логгеры одноразовые В7 (далее по тексту - логгеры) предназначены для измерений температуры окружающей среды при хранении и транспортировке различной продукции, а также для измерений относительной влажности воздуха.

Внешний вид.
Дата-логгеры одноразовые
Рисунок № 1

Внешний вид.
Дата-логгеры одноразовые
Рисунок № 2

Внешний вид.
Дата-логгеры одноразовые
Рисунок № 3

Внешний вид.
Дата-логгеры одноразовые
Рисунок № 4

Внешний вид.
Дата-логгеры одноразовые
Рисунок № 5

Внешний вид.
Дата-логгеры одноразовые
Рисунок № 6

Внешний вид.
Дата-логгеры одноразовые
Рисунок № 7
Программное обеспечение
Программное обеспечение (ПО) логгеров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в логгеры на предприятии-изготовителе во время производственного цикла. Метрологические характеристики логгеров нормированы с учетом влияния на них встроенного ПО.
Идентификационные данные встроенной части ПО приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные ПО дата-логгеров одноразовых В7 моделей FreshTag
10Т-В7, FreshTag 10TH-B7, Thermis Log 10Т-В7, Fresh Keeper IUT-B7
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Firmware |
Номер версии (идентификационный номер) ПО, не ниже |
V2.0 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 2 - Идентификационные данные ПО дата-логгеров одноразовых В7 моделей FreshTag
1-В7, FreshTag 1D-B7
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Firmware |
Номер версии (идентификационный номер) ПО, не ниже |
V1.0 |
Цифровой идентификатор программного обеспечения |
отсутствует |
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция измерителей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
B соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 Руководства по эксплуатации и паспорта.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ТУ 26.51.51-003-7717734230-2023 Дата-логгеры одноразовые В7. Технические условия. Правообладатель
Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7»)
ИНН 7717734230
Юридический адрес: 129626, г. Москва, Рижский пр-д, д. 5, к. 137
Телефон: +7 (495) 740-06-12
E-mail: info@vostok-7.ru
Изготовитель
Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7»)ИНН 7717734230
Юридический адрес: 129626, г. Москва, Рижский пр-д, д. 5, к. 137
Адрес места осуществления деятельности: 129085, г. Москва, пр-д Ольминского, д. 3А, оф. 929
Телефон: +7 (495) 740-06-12
E-mail: info@vostok-7.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7»)
ИНН 7717734230
Юридический адрес: 129626, г. Москва, Рижский пр-д, д. 5, к. 137
Телефон: +7 (495) 740-06-12
E-mail: info@vostok-7.ru
Принцип действия логгеров основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенных первичных преобразователей температуры и относительной влажности.
Каждый логгер является устройством однократного применения и представляет собой автономный программируемый логгер, фиксирующий температуру и относительную влажность (модель FreshTag 10ТН-В7) в течение заданных интервала регистрации и длительности записи. Считывание информации, накопленной в памяти устройств, происходит в формате PDF-отчёта, формируемого автоматически при подключении к компьютеру без использования дополнительного ПО. Логгеры позволяют установить пороговые значения, при нарушении которых выдаётся сигнал «ТРЕВОГА».
Дата-логгеры одноразовые В7 изготавливаются следующих моделей: FreshTag 1-В7, FreshTag 1D-B7, FreshTag 10Т-В7, FreshTag 10ТН-В7, Thermis Log 10Т-В7, Fresh Keeper ШТ-В7. Модели логгеров различаются друг от друга по метрологическим и техническим характеристикам.
Конструктивно все логгеры выполнены в виде компактного моноблока из поликарбоната со встроенным первичным преобразователем. В корпус логгеров встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру. На лицевой панели корпуса логгеров модели FreshTag 1-В7 расположены органы управления и индикации: кнопки «Старт» и «Стоп» и световые индикаторы «НОРМА» и «ТРЕВОГА». На лицевой панели корпуса логгеров моделей FreshTag 1D-B7, FreshTag I0T-B7, FreshTag 10TH-В7, Thermis Log 10T-B7, Fresh Keeper IUT-B7 расположены органы управления и индикации, а также ЖК-дисплей с отображением измеряемой температуры и относительной влажности (FreshTag 10TH-B7).
Цветовая гамма этикеток логгеров может быть изменена по решению Изготовителя в одностороннем порядке.
На рисунках 1-6 представлены фотографии общего вида логгеров.

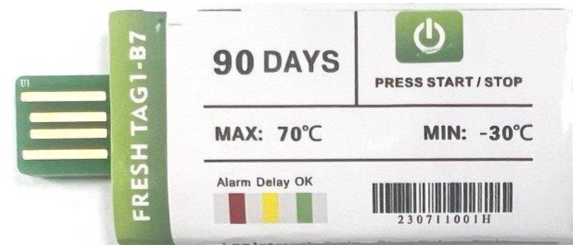

Рисунок 1 - Общий вид дата-логгеров одноразовых В7 модели FreshTag 1-В7

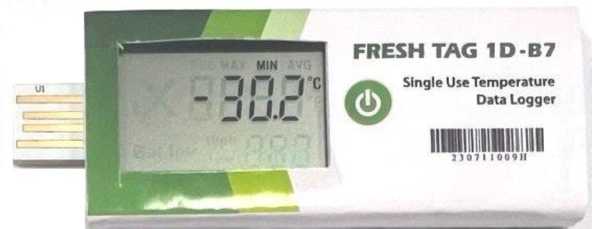

Рисунок 2 - Общий вид дата-логгеров одноразовых В7 модели FreshTag 1D-B7

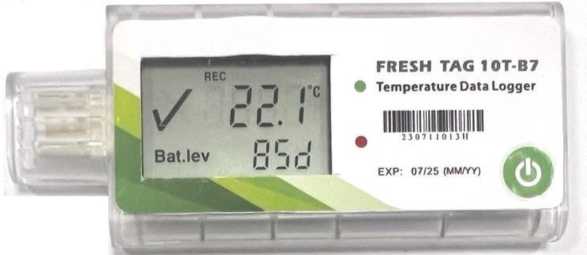

Рисунок 3 - Общий вид дата-логгеров одноразовых В7 модели FreshTag 10T-B7

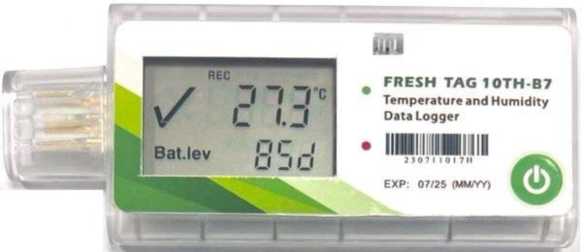

Рисунок 4 - Общий вид дата-логгеров одноразовых В7 модели FreshTag 10TH-B7
Место нанесения заводского номера

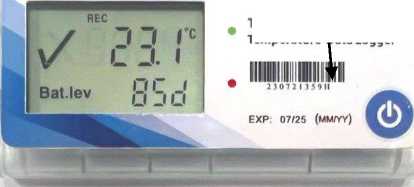

Рисунок 5 - Общий вид дата-логгеров одноразовых В7 модели Thermis Log 10T-B7
Место нанесения заводского номера

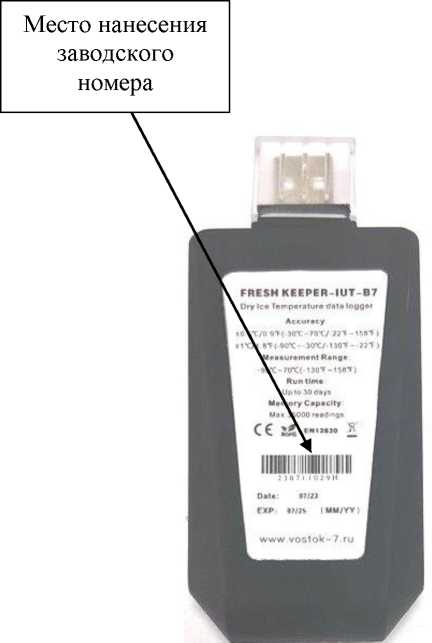

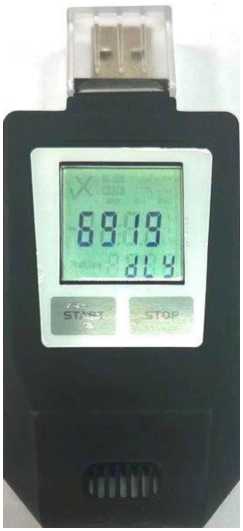

Рисунок 6 - Общий вид дата-логгеров одноразовых В7 модели Fresh Keeper IUT-B7
Пломбирование логгеров не предусмотрено. Заводской номер в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпусе логгера. Конструкция логгеров не предусматривает нанесение знака поверки на средство измерений.
Метрологические характеристики дата-логгеров одноразовых B7 приведены в таблицах 3-6.
Таблица 3 - Метрологические характеристики дата-логгеров одноразовых B7 моделей FreshTag
1-B7, FreshTag 1D-B7
Наименование характеристики |
Значение (в зависимости от модели) | |
FreshTag 1-В7 |
FreshTag Ю-В7 | |
Диапазон измерений температуры, °C |
от -30 до +70 | |
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 |
±0,5 (в диапазоне от -20 °C до +40 °C включ.) ±1,0 (в остальном диапазоне) |
Разрешающая способность измерителя (при измерении и регистрации температуры), °C |
0,1 |
Таблица 4 - Метрологические характеристики дата-логгеров одноразовых В7 моделей FreshTag 10Т-В7, FreshTag 10TH-B7
Наименование характеристики |
Значение (в зависимости от модели) | |
FreshTag 10ЪВ7 |
FreshTag 10ТО-В7 | |
Диапазон измерений температуры, °C |
от -30 до +70 | |
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 (в диапазоне от -20 °C до +40 °C включ.) ±1,0 (в остальном диапазоне) | |
Диапазон измерений (показаний) относительной влажности, % |
- |
от 5 до 95 (от 0 до 100) |
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды от +10 до +30 °С включ.) |
- |
±3,0 |
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды св. +30 до +70 °С) |
±5,0 | |
Разрешающая способность измерителя (при измерении и регистрации температуры), °C |
0,1 | |
Разрешающая способность измерителя (при измерении и регистрации относительной влажности), % |
0,1 |
Таблица 5 - Метрологические характеристики дата-логгеров одноразовых В7 модели Thermis
Log 10T-B7
Наименование характеристики |
Значение |
Диапазон измерений температуры, °C |
от -30 до +70 |
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 |
Разрешающая способность измерителя (при измерении и регистрации температуры), °C |
0,1 |
Таблица 6 - Метрологические характеристики дата-логгеров одноразовых В7 модели Fresh
Keeper IUT-B7
Наименование характеристики |
Значение |
Диапазон измерений температуры, °C |
от -90 до +70 |
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 (в диапазоне от -30 °C до +70 °C вкл.) ±1,0 (в остальном диапазоне) |
Разрешающая способность измерителя (при измерении и регистрации температуры), °C |
0,1 |
Основные технические характеристики дата-логгеров одноразовых В7 приведены в таблице 7.
Таблица 7
Наименование характеристики |
Значение |
Программируемый интервал между измерениями, мин(1): - для моделей Thermis Log 10Т-В7, Fresh Keeper IUT-B7 |
от 1 до 120 |
- для моделей FreshTag 10T-B7, FreshTag 10TH-B7, FreshTag 1-В7, FreshTag Ю-В7 |
от 1 до 1440 |
Напряжение питания постоянного тока, В |
3 |
Габаритные размеры (длина х высота х ширина), мм, не более: - для модели FreshTag 1-В7 |
67х27х5 |
- для модели FreshTag Ю-В7 |
86х50х4 |
- для моделей FreshTag 10'Г-В7, FreshTag 10'ГН-В7 |
94х41х8 |
- для модели Thermis Log 10'Г-В7 |
95х40х10 |
- для модели Fresh Keeper ИГ-В7 |
97х45х19,5 |
Масса, г, не более: - для модели FreshTag 1-В7 |
11 |
- для модели FreshTag Ю-В7 |
22 |
- для моделей FreshTag 10'Г-В7, FreshTag 10'ГН-В7 |
27,5 |
- для модели Thermis Log 10'Г-В7 |
11 |
- для модели Fresh Keeper ИГ-В7 |
57,5 |
Рабочие условия эксплуатации: | |
- температура окружающей среды, °С |
от -30 до +70 (модели FreshTag 1-В7, FreshTag Ю-В7, FreshTag 1СГГ-В7, FreshTag 10'ГН-В7, Thermis Log 10T- |
В7) | |
от -90 до +70 (модель Fresh Keeper | |
ЮТ-В7) | |
- относительная влажность воздуха, %, не более |
95 (без конденсации) |
Средний срок службы, дней, не более: - для моделей FreshTag Ю-В7, Thermis Log 10'Г-В7 |
90 |
- для моделей FreshTag 10'Г-В7, FreshTag 10'ГН-В7, Fresh Keeper IUT-В? |
120 |
- для модели FreshTag 1-В7 |
180 |
Примечание: (1) минимальный шаг программирования интервала между |
измерениями - 1 мин. |
