Номер по Госреестру СИ: 79910-20
79910-20 Меры шероховатости поверхности
("В7-МШ")
Назначение средства измерений:
Меры шероховатости поверхности «В7-МШ» предназначены для передачи размера единицы длины в области измерений параметр шероховатости Ra и проведения поверки (калибровки) приборов, предназначенных для измерений параметров шероховатости, как контактных, так и бесконтактных.

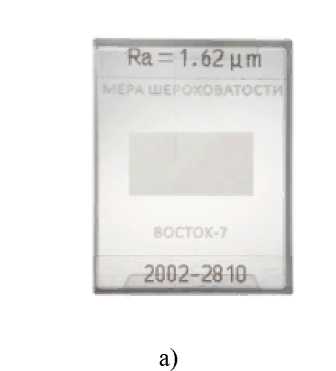

Внешний вид.
Меры шероховатости поверхности
Рисунок № 1

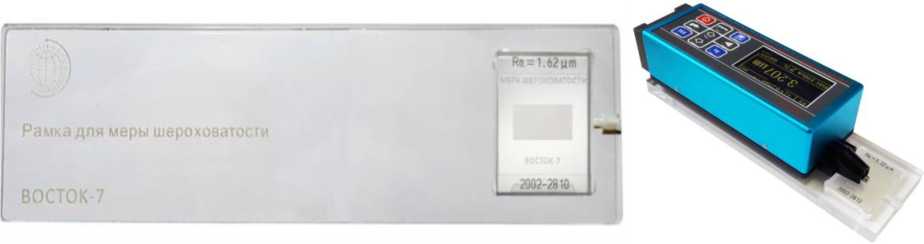

Внешний вид.
Меры шероховатости поверхности
Рисунок № 2
Общие сведения
Дата публикации - 12.03.2025
Срок свидетельства - 02.12.2030
Номер записи - 179148
ID в реестре СИ - 1384462
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
В7-МШ, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
CR_4. СИ неразрушающего контроля — ООО «Константа»
Аналитический отчет по данным ФГИС «Аршин»: динамика поверок, доли рынка, сравнение с конкурентами и своды по типам СИ.
Комплексный срез рынка поверок средств неразрушающего контроля с фокусом на ООО «Константа». Отчет включает графики, таблицы и сводные показатели, а также Excel-выгрузки для самостоятельного анализа.
Содержание отчета
Общие сведения
- Количество типов СИ, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам (2021–2025).
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Ультразвуковые, вихретоковые, магнитные методы.
- Твердомеры, микротвердомеры, приборы для измерения блеска.
- Толщиномеры покрытий и др. группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений о непригодности.
- Число владельцев СИ по каждому типу.
- Перечень организаций-поверителей по типам СИ.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доли рынка по годам и тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Кому полезен отчет
- Руководителям и аналитикам — оценка доли «Константы» и динамики бизнеса.
- Экспертам-метрологам — структура парка СИ и тренды поверок.
- Партнерам/конкурентам — бенчмаркинг по группам СИ и организациям-поверителям.
- Инвесторам/заказчикам — подтвержденная активность и сравнительные показатели.
Статистика
Кол-во поверок - 127
Выдано извещений - 0
Кол-во периодических поверок - 33
Кол-во средств измерений - 51
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1962 от 2020.12.02 об утверждении типа средств измерений
№473 от 2025.03.11 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (15)
Наличие аналогов СИ: Меры шероховатости поверхности ("В7-МШ")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59928-15 27.12.2029 |
Приборы для измерения твердости материалов по Шору А и D (дюрометры), модификаций ТВР-А, ТВР-АМ, ТВР-D, ТВР-DМ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
79910-20 02.12.2030 |
Меры шероховатости поверхности , "В7-МШ" Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
80596-20 31.12.2030 |
Толщиномеры покрытий , В7-517, В7-527, В7-537, В7-557, В7-К2, В7-К3, В7-К4 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81067-21 05.03.2031 |
Толщиномеры ультразвуковые, В7-217, В7-227, В7-237, В7-287, В7-297 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89140-23 26.05.2028 |
Блескомеры фотоэлектрические , БФ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91006-24 16.01.2029 |
Термогигрометры портативные, В7-ТГ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91412-24 26.02.2029 |
Анемометры комбинированные, В7-А Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91468-24 01.03.2029 |
Дата-логгеры одноразовые, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
91932-24 22.04.2029 |
Дата-логгеры портативные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года; 1 год (при поверке канала измерений относительной влажности) |
|
91933-24 22.04.2029 |
Дата-логгеры стационарные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года; 1 год (при поверке канала измерений относительной влажности) |
|
92062-24 06.05.2029 |
Термометры электронные пищевые, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
92069-24 07.05.2029 |
Вискозиметры проточные чашечные, ВЗ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92389-24 17.06.2029 |
Тепловизоры инфракрасные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93564-24 23.10.2029 |
Манометры портативные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94225-24 26.12.2029 |
Термогигрометры стационарные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Меры шероховатости поверхности ("В7-МШ")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 10 | 1 | 9 | 0 | 10 | 1 | 9 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 72 | 65 | 7 | 0 | 72 | 65 | 7 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 43 | 32 | 28 | 15 | 0 | 28 | 20 | 8 |
Стоимость поверки Меры шероховатости поверхности ("В7-МШ")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2950 | 2950 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта мер типографским способом или на футляр способом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в эксплуатационных документах.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мерам шероховатости поверхности «В7-2020»Государств енная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Росстандарта 06 ноября 2019 г. №2657
ТУ 26.51.66.140-012-11548757-2020 «Меры шероховатости поверхности «В7-МШ». Технические условия»
Поверка
Поверкаосуществляется по документу МП 203-27-2020 «ГСИ. Меры шероховатости поверхности «В7 -МШ». Методика поверки», утвержденному ФГУП «ВНИИМС» 14 июля 2020 г.
Основные средства поверки:
Прибор для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов Form Talysurf (Рег. № 20668-12)
Допускается применение аналогичных средств поверки, обеспечивающих определени е метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Восток -7» (ООО «Восток-7»), г. Москва Адрес: 129085, Москва, Рижский проезд, д. 5, к. 137ИНН 7717734230
Тел/факс: +7 (495) 740-06-12
E-mail: info@vostok-7.ru
Web-сайт: www.vostok-7.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru;
E-mail: office@vniims.ru
Меры шероховатости «В7-МШ» представляют собой пластинки из ПВХ, на которых методом масочного травления сформирован периодический трапецеидальный профиль. Пластинки вклеены в пластиковое прозрачное основание (Рисунок 1 -а).
По заказу меры могут поставляться в установочных рамках с выемкой, конструкция которой позволяет использовать меры при поверке приборов, не вынимая их из рамки и устанавливать прибор для измерения шероховатости контактного типа так, чтобы игла щупа перемещалась поперёк профиля рабочей области меры (Рисунок 1 -б).
б)
Рисунок 1 - Общий вид меры шероховатости поверхности в пластиковом прозрачном основании(а) и размещение меры в установочную рамку с выемкой и установка прибора для измерения шероховатости на рамке (б)
Пломбировка мер от несанкционированного доступа не предусмотрена.
Таблица 1 - Метрологические характеристики мер шероховатости поверхности «В7-МШ»
|
Наименование характеристики |
Значение |
|
Диапазон номинальных значений параметра Ra, мкм |
от 0,100 до 6,500 |
|
Ряды номинальных значений мер по параметру шероховатости Ra, рекомендуемые для выбора заказчиком, мкм: |
0,1; 0,2; 0,4; 0,8; 1,6; 3,2; 6,4 |
|
Пределы допускаемого относительного отклонения параметра Ra от номинального, % |
±25 |
|
Предел допускаемой относительной погрешности воспроизведения параметра Ra (До), % |
3* |
Таблица 2 - Технические характеристики мер шероховатости поверхности «В7-МШ»
|
Габаритные размеры меры, мм, не менее | |
|
- длина |
30 |
|
- ширина |
40 |
|
- толщина |
8 |
|
Размер рабочей области меры, мм, не менее |
17 |
|
- длина; |
10 |
|
- ширина | |
|
Габаритные размеры установочной рамки, мм, не более | |
|
- длина |
195 |
|
- ширина |
58 |
|
- толщина |
10 |
|
Масса меры, г, не более |
20 |
|
Масса установочной рамки, г, не более |
270 |
|
Условия эксплуатации: | |
|
-диапазон рабочих температур, °С |
От +15 до +25 |
|
-относительная влажность воздуха (без конденсата), %, не более |
80 |
|
* - разряд мере присваивается в соответствии с разрядом |
по Государственной |
|
поверочной схеме для средств измерений параметров шероховатости Rmax, Rz в | |
|
диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденной | |
|
приказом Росстандарта 06 ноября 2019 г. №2657 при первичной поверке в зависимости | |
|
от действительного значения погрешности. | |
|
Примечание: На мерах шероховатости поверхности «В7-МШ» могут быть определены и | |
|
другие высотные и шаговые параметры, например, Rz, Rmax, Sm, S. | |
