Номер по Госреестру СИ: 91412-24
91412-24 Анемометры комбинированные
(В7-А)
Назначение средства измерений:
Анемометры комбинированные В7-А (далее по тексту - анемометры или приборы) предназначены для измерений скорости воздушного потока, а также температуры и относительной влажности окружающего воздуха.
Внешний вид.
Анемометры комбинированные
Рисунок № 1
Внешний вид.
Анемометры комбинированные
Рисунок № 2
Внешний вид.
Анемометры комбинированные
Рисунок № 3
Внешний вид.
Анемометры комбинированные
Рисунок № 4
Внешний вид.
Анемометры комбинированные
Рисунок № 5
Внешний вид.
Анемометры комбинированные
Рисунок № 6
Внешний вид.
Анемометры комбинированные
Рисунок № 7
Внешний вид.
Анемометры комбинированные
Рисунок № 8
Общие сведения
Дата публикации - 27.02.2024
Срок свидетельства - 26.02.2029
Номер записи - 193289
ID в реестре СИ - 1414678
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
В7-А, Анемометр комбинированный В7-А, мод.В7-А9, Анемометр комбинированный В7-А, мод.В7-А3, Анемометр комбинированный В7-А, мод.В7-А2+, Анемометр комбинированный В7-А, мод.В7-А2, Анемометр комбинированный В7-А, мод.В7-А11, Анемометр комбинированный В7-А, мод.В7-А10,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 52
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 44
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№489 от 2024.02.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Анемометры комбинированные (В7-А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59928-15 27.12.2029 |
Приборы для измерения твердости материалов по Шору А и D (дюрометры), модификаций ТВР-А, ТВР-АМ, ТВР-D, ТВР-DМ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
79910-20 02.12.2025 |
Меры шероховатости поверхности , В7-МШ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
80596-20 31.12.2025 |
Толщиномеры покрытий , В7-517, В7-527, В7-537, В7-557, В7-К2, В7-К3, В7-К4 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81067-21 05.03.2026 |
Толщиномеры ультразвуковые, В7-217, В7-227, В7-237, В7-287, В7-297 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89140-23 26.05.2028 |
Блескомеры фотоэлектрические , БФ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91006-24 16.01.2029 |
Термогигрометры портативные, В7-ТГ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91412-24 26.02.2029 |
Анемометры комбинированные, В7-А Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91468-24 01.03.2029 |
Дата-логгеры одноразовые, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
91932-24 22.04.2029 |
Дата-логгеры портативные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года; 1 год (при поверке канала измерений относительной влажности) |
|
91933-24 22.04.2029 |
Дата-логгеры стационарные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года; 1 год (при поверке канала измерений относительной влажности) |
|
92062-24 06.05.2029 |
Термометры электронные пищевые, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
92069-24 07.05.2029 |
Вискозиметры проточные чашечные, ВЗ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92389-24 17.06.2029 |
Тепловизоры инфракрасные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93564-24 23.10.2029 |
Манометры портативные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94225-24 26.12.2029 |
Термогигрометры стационарные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Анемометры комбинированные (В7-А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 51 | 36 | 15 | 0 | 51 | 36 | 15 |
Стоимость поверки Анемометры комбинированные (В7-А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) анемометров состоит из встроенного, метрологически значимого ПО, и автономного ПО.
Встроенное ПО устанавливается во время производственного цикла в электронный блок прибора. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Метрологические характеристики приборов нормированы с учетом влияния данного ПО.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний». Идентификационные данные встроенного ПО - отсутствуют.
Автономное ПО «Anemometer» не является метрологически значимым и предназначено только для получения, отображения, хранения и передачи информации о результатах измерений.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmwire |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус анемометра, а также на титульный лист Руководства по эксплуатации типографским способом или методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) выполнения измеренийприведены в разделе 4 «Инструкция по эксплуатации» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ТУ 26.51.66-001-99662671-2023 «Анемометры комбинированные В7-А. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Восток-7» (ООО «Восток-7»)
ИНН 7717734230
Юридический адрес: 129626, г. Москва, Рижский пр-д, д. 5, к. 137
Телефон: +7 (495) 740-06-12
E-mail: info@vostok-7.ru
Изготовитель
Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7») ИНН 7717734230Юридический адрес: 129626, г. Москва, Рижский пр-д, д. 5, к. 137
Адрес места осуществления деятельности: 129085, г. Москва, пр-д Ольминского, д. 3А, оф. 929
Телефон: +7 (495) 740-06-12
E-mail: info@vostok-7.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66;
Web-сайт: www.vniims.ru, E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7»)ИНН 7717734230
Юридический адрес: 129626, г. Москва, Рижский пр-д, д. 5, к. 137
Телефон: +7 (495) 740-06-12
E-mail: info@vostok-7.ru
Принцип действия приборов при измерении скорости воздушного потока модификаций В7-А2, В7-А2+, В7-А9 и В7-А10 основан на тахометрическом принципе, при котором частота вращения первичного преобразователя (крыльчатки) пропорциональна скорости воздушного потока, в который он помещен. Скорость вращения крыльчатки преобразуется в электрический сигнал индуктивным преобразователем. Принцип действия анемометров модификаций В7-А3 и В7-А11 при измерении скорости воздушного потока основан на постоянном нагреве чувствительного элемента типа «обогреваемая струна» до температуры выше окружающей и непрерывном его охлаждении потоком воздуха. Постоянная температура поддерживается микропроцессором прибора. Ток обогрева пропорционален скорости потока воздуха.
Принцип действия анемометров при измерении температуры окружающего воздуха основан на обратной зависимости электрического сопротивления чувствительного элемента термисторного типа (NTC) от температуры измеряемой среды.
Принцип измерения относительной влажности приборов основан на изменении электрической емкости датчиков в зависимости от диэлектрической проницаемости диэлектрика, используемого в качестве влагочувствительного слоя.
Анемометры изготавливаются в следующих модификациях: В7-А2, В7-А2+, В7-А3, В7-А9, В7-А10 и В7-А11. Модификации приборов различаются между собой по метрологическим и техническим характеристикам, а также по конструктивному исполнению и функциональным возможностям.
Анемометры являются портативными микропроцессорными приборами с возможностью отображения измеряемых параметров, и состоят из электронного блока с автономным питанием и базового (сменного или несменного (для В7-А10)) внешнего зонда-крыльчатки тахометрического типа (модификации В7-А2, В7-А2+, В7-А9 и В7-А10) или зонда с «обогреваемой струной» (модификации В7-А3 и В7-А11). Электронный блок выполнен в пластиковом корпусе, на лицевой панели которого размещены жидкокристаллический дисплей и управляющие кнопки. На боковой стороне корпуса анемометров модификаций В7-А2, В7-А2+, В7-А3, В7-А9, В7-А11 размещен USB-разъем. Питание электронного блока приборов осуществляется при помощи сменных элементов питания.
Заводской номер анемометров в виде цифрового обозначения, состоящего из арабских цифр, наносится на наклейку, прикрепляемую к тыльной стороне корпуса.
Фотографии общего вида анемометров приведены на рисунках 1-7. Места нанесения заводского номера приведены на рисунке 8. Цветовая гамма корпусов анемометров может быть изменена по решению изготовителя в одностороннем порядке.
Пломбирование приборов не предусмотрено. Конструкция корпуса анемометров позволяет нанести знак поверки на средство измерений.
Рисунок 1 - Анемометр модификации В7-А2

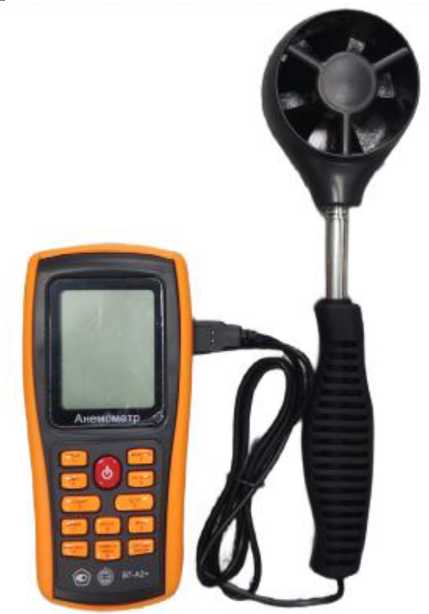

Рисунок 2 - Анемометр модификации В7-А2+

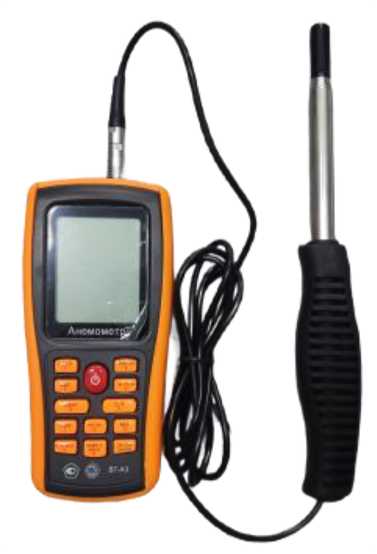

Рисунок 3 - Анемометр модификации В7-А3

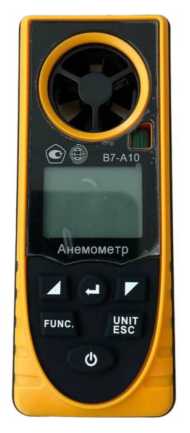

Рисунок 5 - Анемометр модификации В7-А10

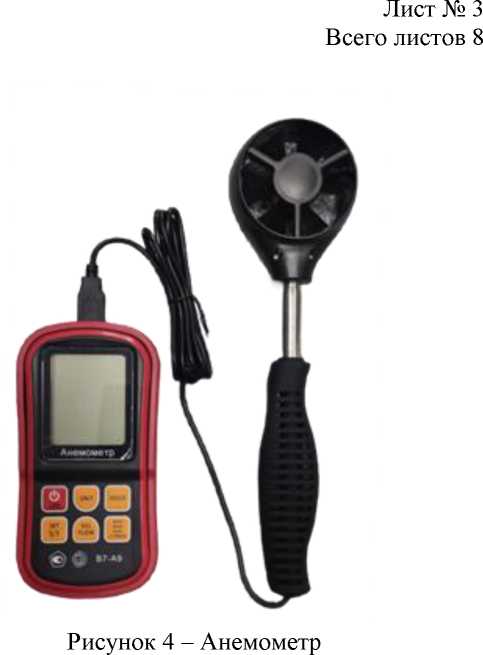

Рисунок 4 - Анемометр модификации В7-А9

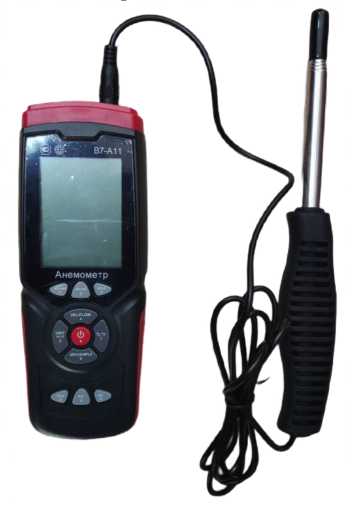

Рисунок 6 - Анемометр модификации В7-А11
В7-А3 В7-А11

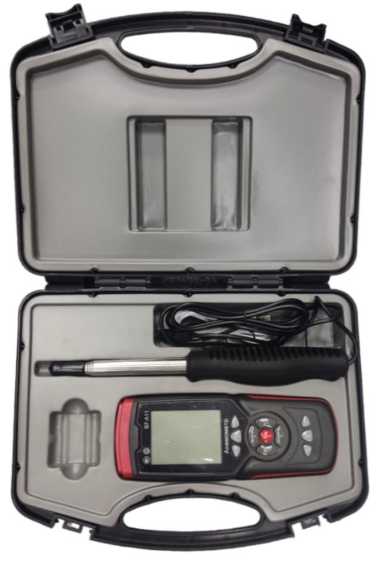

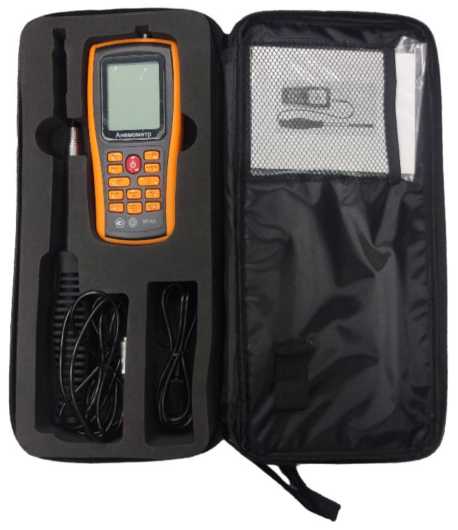

Рисунок 7 - Анемометры в защитном чехле или в кейсе
Места нанесения заводского номера
В7-А2 В7-А3 В7-А9 В7-А11
Рисунок 8 - Места нанесения заводского номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анемометр комбинированный |
В7-А(1) |
1 шт. |
|
Зонд (2) |
- |
1 шт. |
|
Батарея питания |
в зависимости от модификации |
в зависимости от модификации |
|
USB-кабель |
в зависимости от модификации |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Защитный футляр или кейс для переноски и транспортирования |
- |
1 шт. |
|
Компакт-диск с автономным ПО «Anemometer»(3) |
- |
1 шт. |
|
Примечания:
| ||
Метрологические и основные технические характеристики анемометров приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С: - В7-А2, В7-А2+, В7-А3, В7-А9, В7-А11 |
от 0 до +45 |
|
- В7-А10 |
от -20 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,0 |
|
Диапазон измерений относительной влажности (модификация В7-А10), % |
от 10 до 90 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности (модификация В7-А10), % (при температуре окружающей среды от +10 °С до +60 °С) |
±5,0 |
|
Диапазон измерений скорости воздушного потока, м/с: - В7-А2 |
от 1,0 до 30,0 |
|
- В7-А2+ |
от 0,3 до 30,0 |
|
- В7-А3 |
от 0,3 до 20,0 |
|
- В7-А9 |
от 0,3 до 30,0 |
|
- В7-А10 |
от 1,0 до 20,0 |
|
- В7-А11 |
от 0,3 до 30,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: - В7-А2
- В7-А2+
- В7-А3 - В7-А9 - В7-А10 - В7-А11 |
±(0,2+0,07^V) ±(0,1+0,1’V) ±(0,2+0,05^V) ±(0,2+0,07^v) ±(0,2+0,07^v) ±(0,2+0,07^v) ±(0,2+0,07^v) ±(0,2+0,07^v) |
|
Разрешающая способность дисплея анемометра при измерении температуры, °С |
0,1 |
|
Разрешающая способность дисплея анемометра при измерении относительной влажности, % |
0,1 |
|
Разрешающая способность дисплея анемометра при измерении скорости воздушного потока, м/с:
|
0,001 0,01 0,1 |
|
Примечание: V - значение скорости воздушного потока, м/с | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры электронного блока, мм, не более - В7-А2, В7-А2+, В7-А3, В7-А9 |
77x36x164 |
|
- В7-А10 |
48x21,2x122 |
|
- В7-А11 |
73x38x194 |
|
Габаритные размеры зонда, мм, не более - В7-А2, В7-А9 |
75x35x275 |
|
- В7-А2+, В7-А11 |
74x35x2100 |
|
- В7-А3 |
36x30,5x1000 |
|
Масса, г, не более - В7-А2, В7-А2+, В7-А3, В7-А9, В7-А11 |
330 |
|
- В7-А10 |
70 |
|
Источник питания: - В7-А2, В7-А2+, В7-А3 |
6 |
|
- В7-А11 |
3,7 |
|
- В7-А9 |
4,5 |
|
- В7-А10 |
6 |
|
Срок непрерывного использования от батареи, ч |
20 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от 0 до +60; |
|
от -20 до +60 (В7-А10) | |
|
- относительная влажность воздуха, %, не более |
80; |
|
90 (В7-А11) | |
|
Средняя наработка до отказа, ч, не менее |
30000 |
|
Средний срок службы, лет, не менее |
8 |
