Номер по Госреестру СИ: 92069-24
92069-24 Вискозиметры проточные чашечные
(ВЗ)

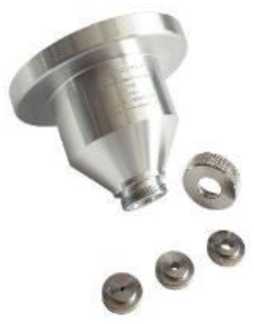

Назначение средства измерений:
Вискозиметры проточные чашечные В3 (далее - вискозиметры В3) предназначены для измерений условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов - ньютоновских и приближающихся к ним по свойствам жидкостей (смолы, полимерные дисперсии и т. п.).
Внешний вид.
Вискозиметры проточные чашечные
Рисунок № 1
Внешний вид.
Вискозиметры проточные чашечные
Рисунок № 2
Внешний вид.
Вискозиметры проточные чашечные
Рисунок № 3

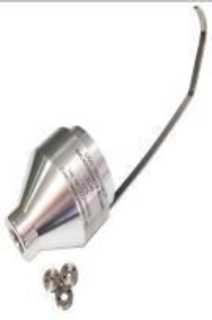

Внешний вид.
Вискозиметры проточные чашечные
Рисунок № 4
Внешний вид.
Вискозиметры проточные чашечные
Рисунок № 5
Внешний вид.
Вискозиметры проточные чашечные
Рисунок № 6
Внешний вид.
Вискозиметры проточные чашечные
Рисунок № 7
Внешний вид.
Вискозиметры проточные чашечные
Рисунок № 8
Внешний вид.
Вискозиметры проточные чашечные
Рисунок № 9
Внешний вид.
Вискозиметры проточные чашечные
Рисунок № 10
Общие сведения
Дата публикации - 07.05.2024
Срок свидетельства - 07.05.2029
Номер записи - 193928
ID в реестре СИ - 1416237
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Вискозиметр проточный чашечный ВЗ модификации ВЗ-FORD 1101/5 , Вискозиметр проточный чашечный ВЗ модификации ВЗ-FORD 1101/4, Вискозиметр проточный чашечный ВЗ модификации ВЗ-FORD, Вискозиметр проточный чашечный ВЗ модификации ВЗ-DIN, Вискозиметр проточный чашечный ВЗ модификации ВЗ-246П, Вискозиметр проточный чашечный ВЗ модификации ВЗ-246 (исполнение 2) , Вискозиметр проточный чашечный ВЗ модификации ВЗ-246 (исполнение 1) , Вискозиметр проточный чашечный ВЗ модификации ВЗ-246,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1155 от 2024.05.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Вискозиметры проточные чашечные (ВЗ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59928-15 27.12.2029 |
Приборы для измерения твердости материалов по Шору А и D (дюрометры), модификаций ТВР-А, ТВР-АМ, ТВР-D, ТВР-DМ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
79910-20 02.12.2025 |
Меры шероховатости поверхности , В7-МШ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
80596-20 31.12.2025 |
Толщиномеры покрытий , В7-517, В7-527, В7-537, В7-557, В7-К2, В7-К3, В7-К4 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81067-21 05.03.2026 |
Толщиномеры ультразвуковые, В7-217, В7-227, В7-237, В7-287, В7-297 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89140-23 26.05.2028 |
Блескомеры фотоэлектрические , БФ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91006-24 16.01.2029 |
Термогигрометры портативные, В7-ТГ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91412-24 26.02.2029 |
Анемометры комбинированные, В7-А Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91468-24 01.03.2029 |
Дата-логгеры одноразовые, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
91932-24 22.04.2029 |
Дата-логгеры портативные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года; 1 год (при поверке канала измерений относительной влажности) |
|
91933-24 22.04.2029 |
Дата-логгеры стационарные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года; 1 год (при поверке канала измерений относительной влажности) |
|
92062-24 06.05.2029 |
Термометры электронные пищевые, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
92069-24 07.05.2029 |
Вискозиметры проточные чашечные, ВЗ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92389-24 17.06.2029 |
Тепловизоры инфракрасные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93564-24 23.10.2029 |
Манометры портативные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94225-24 26.12.2029 |
Термогигрометры стационарные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Вискозиметры проточные чашечные (ВЗ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИВИМЕТ" (RA.RU.314313) | 14 | 14 | 0 | 0 | 14 | 14 | 0 |
Стоимость поверки Вискозиметры проточные чашечные (ВЗ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе 26.51.6-001-11548758-2022 РЭ «Вискозиметры проточные чашечные ВЗ. Руководство по эксплуатации», раздел 2 «Использование по назначению» (п. 2.3);При использовании в сфере государственного регулирования обеспечения единства измерений вискозиметры ВЗ применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийТУ 26.51.6-001-11548758-2022 Вискозиметры проточные чашечные ВЗ. Технические условия;
ГОСТ 9070-75 Вискозиметры для определения условной вязкости лакокрасочных материалов. Технические условия;
ГОСТ 29226-91 Вискозиметры жидкостей. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622 «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей».
Правообладатель
Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7»)
ИНН 7717734230
Юридический адрес: 129626, г. Москва, Рижский пр-д, д. 5, к. 137
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия вискозиметров ВЗ основан на измерении времени непрерывного истечения испытуемой жидкости определенного объёма (100 мл) через выходное отверстие сопла соответствующего диаметра под действием силы тяжести.
Вискозиметры ВЗ изготавливаются из анодированного алюминия и представляют собой резервуар, выполненный в виде воронки (чаши) со сменными соплами или с запрессованным несъемным соплом, и могут поставляться отдельно или со штативом выбранного исполнения (модели) с кольцевым держателем и пузырьковым уровнем (ватерпасом). Модель штатива и необходимость его поставки определяется при заказе на поставку вискозиметра ВЗ.
Вискозиметры В3 выпускаются в трех модификациях - ВЗ-246, ВЗ-DIN, ВЗ-FORD, которые отличаются друг от друга метрологическими и техническими характеристиками, конструктивными исполнениями и комплектацией.
Вискозиметры ВЗ модификации ВЗ-246 представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус, в нижней части которого располагается узел
крепления сменных сопел диаметрами 2, 4 и 6 мм, устанавливаемый на регулируемый штатив с пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры ВЗ модификации ВЗ-246 со сменными соплами изготавливаются в двух исполнениях: крепление сменного сопла на горловине при помощи наружной прижимной гайки (исполнение 1) и ввинчивание сменного сопла внутрь
горловины (исполнение 2). Также модификация вискозиметров ВЗ-246 (исполнение 2) может изготавливаться для использования без штатива путем погружения чаши вискозиметра непосредственно в испытуемый материал, в этом случае к наименованию модификации добавляется индекс “П”. Конструктивной особенностью вискозиметров ВЗ-246П является ручка, которая крепится к резервуару вискозиметра, предназначенная для погружения вискозиметра в испытуемый материал и извлечения из него. Вискозиметры ВЗ модификации ВЗ-246 (ВЗ-246П) предназначены для измерений условной вязкости в соответствии с ГОСТ 8420-2022. Обозначение модификации на изделии и при заказе: ВЗ-246 или ВЗ-246П.
Вискозиметры ВЗ модификации ВЗ-DIN (ВЗ-DIN 1108/04) представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным несменным соплом диаметром 4 мм, устанавливаемый на регулируемый штатив со встроенным пузырьковым уровнем. Вискозиметры ВЗ модификации ВЗ-DIN предназначены для измерений условной вязкости в соответствии с ГОСТ 8420-2022 и стандартом DIN 53211. Обозначение модификации на изделии и при заказе: ВЗ-DIN 1108/0*, где * - диаметр сопла для данной модификации.
Вискозиметры ВЗ модификации ВЗ-FORD (ВЗ-FORD 1101/1; ВЗ-FORD 1101/2; ВЗ-FORD 1101/3; ВЗ-FORD 1101/4; ВЗ-FORD 1101/5) представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным несменным соплом диаметром 2,10; 2,80; 3,40; 4,12 и 5,80 мм соответственно, устанавливаемый на регулируемый штатив со встроенным пузырьковым уровнем. В верхней части резервуара вискозиметра закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры модификации ВЗ-FORD предназначены для измерений условной вязкости в соответствии с ГОСТ 8420-2022 и стандартом ASTM D1200. Обозначение модификации на изделии и при заказе: ВЗ-FORD 1101/*, где * - номер исполнения сопла в зависимости от его возможного диаметра для данной модификации.
Общий вид вискозиметров В3 каждой модификации представлен на рисунках 1-3.
Возможные модели штативов и их совместимость для размещения соответствующих модификаций вискозиметров ВЗ представлены на рисунке 4.
а) модификация ВЗ-246 (исполнение 1) и сменные сопла
б) модификация ВЗ-246 (исполнение 2) и сменные сопла
в) расположение вискозиметра ВЗ-246 в штативе-треноге
г) модификация ВЗ-246П и сменные сопла
Рисунок 1 - Общий вид вискозиметров ВЗ модификации ВЗ-246
а) модификация ВЗ-DIN
б) расположение вискозиметра ВЗ-DIN в штативе-треноге
Рисунок 2 - Общий вид вискозиметров ВЗ модификации ВЗ-DIN
а) модификация ВЗ-FORD
б) расположение вискозиметра ВЗ-FORD в штативе-треноге
Рисунок 3 - Общий вид вискозиметров ВЗ модификации ВЗ-FORD
а) Штатив-тренога из анодированного
б) Штатив-тренога из анодированного алюми-
алюминия со встроенным пузырьковым уровнем для размещения модификаций:
ВЗ-246 (исполнение 1), ВЗ-DIN, ВЗ-FORD ния с покровным стеклом для удаления излишков жидкости с пузырьковым уровнем для размещения модификаций: ВЗ-246 (исполнение 2),
ВЗ-DIN, ВЗ-FORD
в) Штатив-стойка с чугунным основанием и пластиковым кольцевым держателем со встроенным пузырьковым уровнем для размещения модификаций: ВЗ-246 (исполнения 1 и 2), ВЗ-DIN, ВЗ-FORD
г) Штатив-стойка из нержавеющей стали со встроенным пузырьковым уровнем и стальным приемным сосудом для размещения модификаций: ВЗ-246 (исполнения 1 и 2),
ВЗ-DIN, ВЗ-FORD
д) Штатив-тренога с термокожухом из анодированного алюминия с покровным стеклом для удаления излишков жидкости с пузырьковым уровнем для размещения модификаций: ВЗ-246 (исполнение 2),
ВЗ-DIN, ВЗ-FORD
Рисунок 4 - Общий вид моделей штативов для вискозиметров ВЗ
Каждый экземпляр вискозиметров ВЗ имеет заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита. На внешней поверхности резервуара каждого экземпляра вискозиметра ВЗ методом гравировки наносятся маркировочные надписи, содержащие следующую информацию:
-
- наименование организации-изготовителя;
-
- краткое наименование и обозначение модификации средства измерений;
-
- год и месяц выпуска средства измерений;
-
- заводской номер;
-
- сайт изготовителя;
-
- шифр национального стандарта (только для модификаций ВЗ-DIN, ВЗ-FORD).
Место нанесения заводского номера указано на рисунке 5. Пломбирование вискозиметров ВЗ не предусмотрено. Нанесение знака поверки на вискозиметры ВЗ не предусмотрено.
Рисунок 5 - Место нанесения заводского номера на вискозиметрах ВЗ
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Вискозиметр проточный чашечный ВЗ выбранной модификации и исполнения1) |
В3-246, В3-246П, B3-DIN 1108/04, B3-FORD 1101/1, B3-FORD 1101/2, B3-FORD 1101/3, B3-FORD 1101/4, B3-FORD 1101/5 |
1 шт. |
|
Картонная упаковочная коробка с ложементом из поролона для хранения вискозиметра |
- |
1 шт. |
|
Штатив выбранной модели2) |
- |
1 шт. |
|
Упаковочный кейс для штатива3) |
- |
1 шт. |
|
Дополнительное оборудование и отдельные принадлежности^ |
- |
по заказу |
|
Руководство по эксплуатации |
26.51.6-001-11548758-2022 РЭ |
1 экз. |
|
Паспорт |
26.51.6-001-11548758-2022 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Пластина из стекла размером не менее 90x120 мм или алюминиевый диск диаметром не менее 55 мм |
- |
1 шт. 2) |
|
Сосуд приёмный вместимостью до 500 см3 |
- |
1 шт. 2) |
| ||
Таблица 1 - Метрологические характеристики вискозиметров ВЗ
|
Обозначение модификации |
Диапазон измерений условной вязкости (времени истечения) жидкости при рабочей температуре, с |
Пределы допускаемой относительной погрешности измерения времени истечения, % |
|
В3-246, ВЗ-246П - сопло диаметром 2 мм |
от 70 до 300 |
в поддиапазонах измерений: - от 10 до 50 с включ. ±10;
±3,0;
±10 |
|
- сопло диаметром 4 мм |
от 10 до 200 | |
|
- сопло диаметром 6 мм |
от 20 до 200 | |
|
B3-DIN 1108/04 (сопло диаметром 4 мм) |
от 30 до 150 |
±3,0 |
|
B3-FORD 1101/1 (сопло диаметром 2,10 мм) |
от 55 до 100 |
±10 |
|
B3-FORD 1101/2 (сопло диаметром 2,80 мм) |
от 40 до 100 |
±10 |
|
B3-FORD 1101/3 (сопло диаметром 3,40 мм) |
от 30 до 100 |
±10 |
|
B3-FORD 1101/4 (сопло диаметром 4,12 мм) |
от 25 до 100 |
±10 |
|
B3-FORD 1101/5 (сопло диаметром 5,80 мм) |
от 21 до 100 |
±10 |
|
Таблица 2 - Технические характеристики вискозиметров |
ВЗ | ||||||||
|
Значение для модификации (исполнения) | |||||||||
|
В3-246 (В3-246П) |
ВЭ-DIN 1108/04 |
ВЭ-FORD 1101/1 |
ВЭ-FORD 1101/2 |
ВЭ-FORD 1101/3 |
ВЭ-FORD 1101/4 |
ВЭ-FORD 1101/5 | |||
|
Наименование характеристики | |||||||||
|
Вместимость резервуара вискозиметра, см3 |
100±1 |
100±1 |
102±2 | ||||||
|
Рабочая температура анализируемой жидкости при измерении условной вязкости, °С |
20,0±0,2 |
23,0±0,5 |
25,0±0,2 | ||||||
|
Номинальный внутренний диаметр отверстия сопла, мм |
2,000 |
4,000 |
6,000 |
4,00 |
2,10 |
2,80 |
3,40 |
4,12 |
5,80 |
|
Допускаемое отклонение от номинального диаметра отверстия сопла, мм |
±0,012 |
±0,015 |
±0,015 |
±0,05 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
|
Номинальная высота сопла, мм |
4,000 |
4,00 |
4,00 |
- |
- | ||||
|
Допускаемое отклонение от номинальной высоты |
±0,015 |
±0,10 |
±0,10 | ||||||
|
сопла, мм | |||||||||
|
Диапазон оптимальных значений кинематической |
от 15 |
от 96 |
от 550 |
от 112 до 685 |
от 10 |
от 25 |
от 49 |
от 70 |
от 200 |
|
вязкости анализируемых жидкостей, мм2/с (сСт) |
до 30 |
до 685 |
до 2000 |
до 35 |
до 120 |
до 220 |
до 370 |
до 1200 | |
|
Габаритные размеры (без штатива), мм, не более: | |||||||||
|
- внешний диаметр |
92 |
82 | |||||||
|
- высота |
73 |
73,5 | |||||||
|
Масса (без штатива), кг, не более |
0,22 |
0,29 | |||||||
|
Условия эксплуатации: | |||||||||
|
- температура окружающего воздуха, °С |
от +18 до +22 |
от +20 до +23 |
от +20 до +25 | ||||||
|
- относительная влажность, %, не более |
80 |
80 |
80 | ||||||
|
- атмосферное давление, кПа |
от 96 до 104 |
от 96 до 104 |
от 96 до 104 | ||||||
