Номер по Госреестру СИ: 92054-24
92054-24 Резервуары стальные горизонтальные (приемно-расходные)
(Рпр)
Назначение средства измерений:
Резервуары стальные горизонтальные (приемно-расходные) Рпр
(далее по тексту - резервуары) предназначены для измерений объема нефтепродуктов и специальных жидкостей, а также для их хранения, приема и выдачи.
Внешний вид.
Резервуары стальные горизонтальные (приемно-расходные)
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные (приемно-расходные)
Рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные (приемно-расходные)
Рисунок № 3
Внешний вид.
Резервуары стальные горизонтальные (приемно-расходные)
Рисунок № 4
Внешний вид.
Резервуары стальные горизонтальные (приемно-расходные)
Рисунок № 5
Внешний вид.
Резервуары стальные горизонтальные (приемно-расходные)
Рисунок № 6
Внешний вид.
Резервуары стальные горизонтальные (приемно-расходные)
Рисунок № 7
Общие сведения
Дата публикации - 06.05.2024
Срок свидетельства - 06.05.2029
Номер записи - 193914
ID в реестре СИ - 1416202
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Рпр-50-Ч,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Чехов
Уведомление о начале осуществления предпринимательской деятельности - Да
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Статистика
Кол-во поверок - 57
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1141 от 2024.05.06 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1176 от 2024.05.14 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 6 мая 2024 г. № 1141 "Об утверждении типов средств измерений"
Наличие аналогов СИ: Резервуары стальные горизонтальные (приемно-расходные) (Рпр)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79604-20 |
Резервуары стальные горизонтальные цилиндрические, Рк-15 Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
79598-20 |
Резервуары стальные горизонтальные цилиндрические, Рк-15 Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
79597-20 |
Резервуары стальные горизонтальные цилиндрические, Рк-24 Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
79596-20 |
Резервуары стальные горизонтальные цилиндрические, Рк-24 Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
80139-20 10.12.2025 |
Автотопливозаправщики , АТЗ-4-1 (АТЗ-4-2), АТЗ-4,5-1 (АТЗ-4,5-2), АТЗ-5-1 (АТЗ-5-2), АТЗ-5,5-1 (АТЗ-5,5-2), АТЗ-6-1 (АТЗ-6-2) Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
2 года |
|
81201-21 |
Резервуары горизонтальные стальные цилиндрические, Р-8, Р-17 Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
81909-21 02.06.2026 |
Резервуары вертикальные (приемно-расходные), Рпр-2 Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
84915-22 |
Резервуар стальной горизонтальный цилиндрический, Рк-8 Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
84916-22 |
Резервуар стальной горизонтальный цилиндрический, Рк-17 Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
87482-22 |
Автотопливозаправщик аэродромный, АТЗ-4-43501-avia Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
2 года |
|
92054-24 06.05.2029 |
Резервуары стальные горизонтальные (приемно-расходные), Рпр Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Резервуары стальные горизонтальные (приемно-расходные) (Рпр)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "МЕТРОЛОГ" (RA.RU.313951) | 57 | 57 | 0 | 0 | 57 | 57 | 0 |
Стоимость поверки Резервуары стальные горизонтальные (приемно-расходные) (Рпр)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений: приведены в разделах 2 и 3 Руководств по эксплуатации: Рпр-25-Ч - Рпр.25-Ч.Г.К.1.080.100.10.РЭ (раздел 2 и 3) Рпр-50-Ч - Рпр.50-Ч.Г.К.1.080.100.10.РЭ (раздел 2 и 3)
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 3615-025-88919917-2014 Резервуары. Технические условия;
Дополнения №№ 1и 2 к ТУ 3615-025-88919917-2014.
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное объединение
Агрегат» (ООО «НПО Агрегат»)
ИНН 5048019584
Юридический адрес: 142304, Московская обл., г. Чехов, ул. Комсомольская, д. 12Б
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
Агрегат» (ООО «НПО Агрегат»)
ИНН 5048019584
Адрес: 142304, Московская обл., г. Чехов, ул. Комсомольская, 12Б
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)
Адрес: 443125, г. Самара, ул. Губанова, д. 20а
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное объединение
Агрегат» (ООО «НПО Агрегат»)
ИНН 5048019584
Юридический адрес: 142304, Московская обл., г. Чехов, ул. Комсомольская, д. 12Б
Резервуар представляет собой стальную горизонтальную чемоданную обечайку, с днищами, вваренной горловиной и патрубками. Резервуар может быть оснащен защитным каркасом. Внутри резервуара для выдачи топлива может быть установлено плавающее устройство верхнего забора топлива. Резервуар снабжен приемо-раздаточными патрубками, замерными люками, дыхательными клапанами. На приемном патрубке установлен клапан ограничения наполнения, обеспечивающий налив рабочей среды в резервуар и его защиту от перелива. В состав резервуара входит устройство контроля уровня топлива.
Принцип действия резервуара основан на измерении объема нефтепродуктов и специальных жидкостей в зависимости от уровня его наполнения.
К данному типу резервуаров стальных горизонтальных (приемно-расходных) Рпр относятся две модификации: Рпр-25-Ч и Рпр-50-Ч, которые отличаются друг от друга номинальной вместимостью.
Нанесение знака поверки на резервуар не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на маркировочную табличку, крепящуюся на корпус резервуара, в виде цифрового обозначения.
Общий вид резервуаров представлен на рисунках 1 и 2.
Схема пломбировки представлена на рисунке 3. Пломбированию подлежат горловины резервуара.

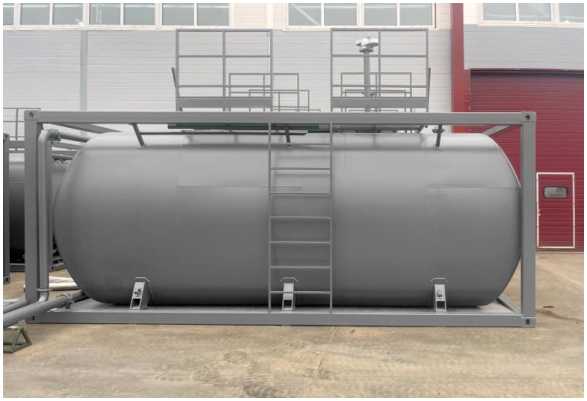

Рисунок 1 - Общий вид резервуара модификации Рпр-25-Ч

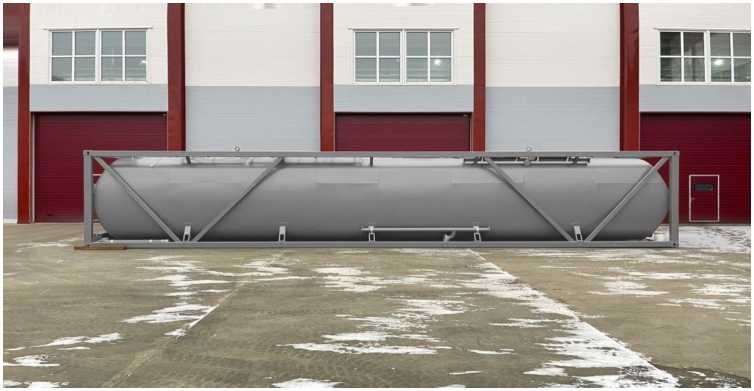

Рисунок 2 - Общий вид резервуара модификации Рпр-50-Ч

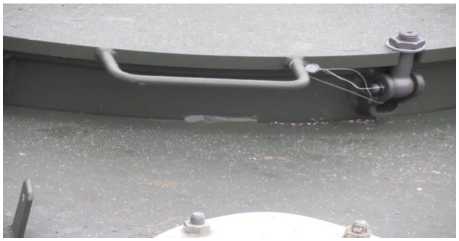

Рисунок 3 - Пломбировка горловины резервуара

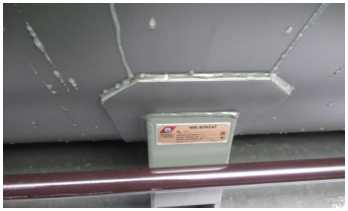

Рисунок 4 - Маркировочная табличка резервуаров
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный (приемнорасходный) |
Рпр-25-Ч Рпр-50-Ч |
1 шт. |
|
Паспорт: Рпр 25 Рпр 50ч |
Рпр.25.Г.К.1.080.100.10.ПС, Рпр.50ч.Г.К.1.080.100.10.ПС |
1 экз. 1 экз. |
|
Руководство по эксплуатации: Рпр 25-Ч Рпр 50-Ч |
Рпр.25-Ч.Г.К.1.080.100.10.РЭ Рпр.50-Ч.Г.К.1.080.100.10.РЭ |
1 экз. 1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара, м3 | |
|
- модификация Рпр-25-Ч |
25 |
|
- модификация Рпр-50-Ч |
50 |
|
Пределы допускаемой относительной погрешности при |
±0,25 |
|
определении вместимости, % |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
Рпр-25-Ч |
Рпр-50-Ч | |
|
Габаритные размеры, мм, не более | ||
|
- длина |
5745 |
11745 |
|
- высота |
2370 |
2370 |
|
- ширина |
2205 |
2205 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды при эксплуатации, °C |
от -50 до +50 | |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
|
Средний срок службы, лет, не менее | ||
|
- из коррозионно-стойкой стали |
20 | |
|
- из углеродистой стали |
20 | |
