Сведения о средстве измерений: 79597-20 Резервуары стальные горизонтальные цилиндрические

Номер по Госреестру СИ: 79597-20
79597-20 Резервуары стальные горизонтальные цилиндрические
(Рк-24)

Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические Рк-24 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

сертификация программного обеспечения

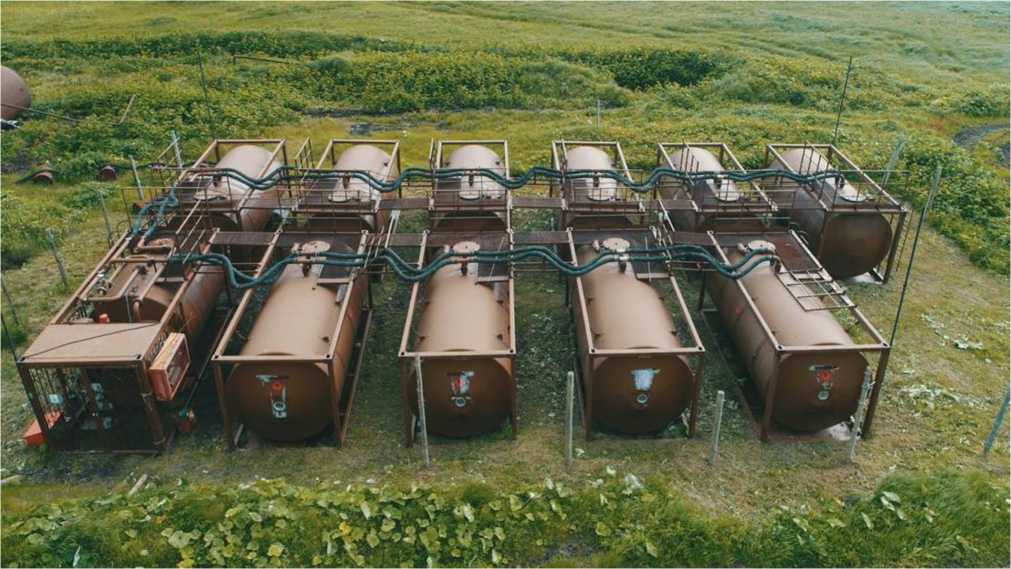

Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1

Общие сведения

Дата публикации - 05.12.2020
Срок свидетельства -
Номер записи - 178845
ID в реестре СИ - 1383908
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Чехов
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RB_9 Реестр поверок ФГИС «АРШИН» в формате json
В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

В разработке

Статистика

Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1872 от 2020.11.20 об утверждении типа среств измерений

Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (Рк-24)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79604-20

 Резервуары стальные горизонтальные цилиндрические, Рк-15
Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) 		ОТ
МП 		5 лет
79598-20

 Резервуары стальные горизонтальные цилиндрические, Рк-15
Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) 		ОТ
МП 		5 лет
79597-20

 Резервуары стальные горизонтальные цилиндрические, Рк-24
Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) 		ОТ
МП 		5 лет
79596-20

 Резервуары стальные горизонтальные цилиндрические, Рк-24
Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) 		ОТ
МП 		5 лет
80139-20
10.12.2025
 Автотопливозаправщики , АТЗ-4-1 (АТЗ-4-2), АТЗ-4,5-1 (АТЗ-4,5-2), АТЗ-5-1 (АТЗ-5-2), АТЗ-5,5-1 (АТЗ-5,5-2), АТЗ-6-1 (АТЗ-6-2)
Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) 		ОТ
МП 		2 года
81201-21

 Резервуары горизонтальные стальные цилиндрические, Р-8, Р-17
Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) 		ОТ
МП 		5 лет
81909-21
02.06.2026
 Резервуары вертикальные (приемно-расходные), Рпр-2
Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) 		ОТ
МП 		5 лет
84915-22

 Резервуар стальной горизонтальный цилиндрический, Рк-8
Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) 		ОТ
МП 		5 лет
84916-22

 Резервуар стальной горизонтальный цилиндрический, Рк-17
Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) 		ОТ
МП 		5 лет
87482-22

 Автотопливозаправщик аэродромный, АТЗ-4-43501-avia
Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) 		ОТ
МП 		2 года
92054-24

 Резервуары стальные горизонтальные (приемно-расходные), Рпр
Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) 		ОТ
МП 		5 лет
Отчет - MV_8 Проверить как часто используется эталон: первичные эталоны, средства измерений в качестве эталонов, эталоны единиц величин

Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары стальные горизонтальные цилиндрические (Рк-24)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЕТРОЛОГ"
(RA.RU.311577)
  • Рк-24
    		•  10 10 0 10 0 10 0 10

    Стоимость поверки Резервуары стальные горизонтальные цилиндрические (Рк-24)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта резервуара типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     отсутствуют.

    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим Рк-24

    ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки

    Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

    Основные средства поверки:

    - рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631-05);

    - рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);

    - толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-98);

    - штангенциркуль ШЦ (регистрационный номер 32368-06);

    - нивелир с компенсатором DSZ3 (регистрационный номер 29722-05).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.


    Изготовитель

    Общество с ограниченной ответственностью «Научно-производственное объединение Агрегат» (ООО «НПО Агрегат»)
    ИНН 5048019584
    Адрес: 142304, Московская обл., г. Чехов, ул. Комсомольская, 12Б
    Телефон/ факс: +7 (496) 723-482-4/ (496) 723-723-7
    Web-сайт: www.agregatnpo.ru
    E-mail: info@agregatnpo.ru

    Заявитель

    Федеральное государственное казенное учреждение «Пограничное управление ФСБ России по Сахалинской области» (ПУ ФСБ России по Сахалинской области)
    ИНН 6501165653
    Адрес Службы в рабочем поселке Южно-Курильск: 694511 Сахалинская обл., ЮжноКурильский район, пос. Горячий пляж
    Юридический адрес: 693000, Сахалинская обл., г. Южно-Сахалинск, проспект Победы, 63 А

    Испытательный центр

    Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
    Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420
    Факс +7 (843) 515-00-21
    E-mail: trifonovua@mail.ru

    Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 24 м3.

    Принцип действия резервуаров стальных горизонтальных цилиндрических Рк-24 основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

    Резервуары стальные горизонтальные цилиндрические Рк-24 представляют собой горизонтально расположенный цилиндрический стальной сосуд с усеченно-коническими днищами. Резервуары устанавливаются на опоры, с креплением в нижней части, а в верхней части фиксируется талрепами при установке резервуаров в защитные каркасы.

    Резервуары оборудованы площадкой обслуживания с лестницей и ограждениями. Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары стальные горизонтальные цилиндрические Рк-24 с заводскими номерами 140, 141, 142, 143, 144, 145, 146, 147, 148, 149 расположены по адресу: Сахалинская область, Южно-Курильский район, о. Кунашир, нас. пункт Назарово, склад ГСМ.

    Общий вид резервуаров стальных горизонтальных цилиндрических Рк-24 представлен на рисунке 1.

    Внешний вид. Резервуары стальные горизонтальные цилиндрические (Рк-24), http://oei-analitika.ru

    Рисунок 1 - Общий вид резервуаров Рк-24

    Пломбирование резервуаров стальных горизонтальных цилиндрических Рк-24 не предусмотрено.

    Программное обеспечение отсутствует.


    .

    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Резервуар стальной горизонтальный цилиндрический

    Рк-24

    10 шт.

    Паспорт

    -

    10 экз.

    Градуировочная таблица

    -

    10 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальная вместимость, м3

    24

    Пределы допускаемой относительной погрешности определения вместимости резервуара от 6 до 24 м3 при геометрическом методе, %

    ±0,25

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    Температура окружающего воздуха, оС

    от -50 до +50

    Атмосферное давление, кПа

    от 84,0 до 106,7

    Средний срок службы, лет, не менее

    15
