Номер по Госреестру СИ: 87482-22
87482-22 Автотопливозаправщик аэродромный
(АТЗ-4-43501-avia)
Назначение средства измерений:
Автотопливозаправщик аэродромный AT3-4-43501-avia (далее - автотопливозаправщик АТЗ) является транспортной мерой (далее-ТМ) полной вместимости и предназначены для измерения объема нефтепродуктов при приеме, кратковременном хранении и заправки воздушных судов.
Внешний вид.
Автотопливозаправщик аэродромный
Рисунок № 1
Внешний вид.
Автотопливозаправщик аэродромный
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на табличку прямоугольной формы, установленную на опоре цистерны справа по ходу движения и на титульных листах руководства по эксплуатации и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 руководства по эксплуатации НПОТ 017.00.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное объединение
Агрегат» (ООО «НПО Агрегат»)
ИНН 5048019584
Адрес: 142304, Московская обл., г. Чехов, ул. Комсомольская, вл.12Б
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Воронежской области»(ФБУ «Воронежский ЦСМ»)
ИНН 3664009359
Адрес: 394018, г. Воронеж, ул. Станкевича, д. 2
Принцип действия автотопливозаправщика АТЗ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины цистерны.
Автотопливозаправщик АТЗ зав.№Х894664A4G0FE9010 состоит из базового автомобильного шасси и монтируемого на нем специализированного оборудования: цистерна с технологическим оборудованием, насос топливный, привод насоса топливного, отсек для технологического и специального оборудования.
Цистерна автотопливозаправщика АТЗ является самонесущей сварной конструкцией, смонтированной на раме шасси, и представляет собой оболочку из листового проката, чемоданообразного поперечного сечения, торцы которой закрыты днищами. Для придания жесткости, и с целью большей безопасности при эксплуатации, имеет поперечные перегородки (волнорезы).
В верхней части цистерны автотопливозаправщика АТЗ приварена горловина закрытая крышкой с прокладкой, закрепленной с помощью болтовых соединений, которые обеспечивают необходимую герметичность.
На крышке горловины цистерны автотопливозаправщика АТЗ смонтированы дыхательный клапан, смотровой люк и патрубок для отвода паров нефтепродуктов.
Цистерна автотопливозаправщика АТЗ оснащена системой контроля предельного уровня её наполнения нефтепродуктами под технологию верхнего и нижнего налива.
К внутренней стенке обечайки горловины приварен указатель уровня налива, указывающий наполнение цистерны автотопливозаправщика АТЗ нефтепродуктом до номинального объема. Горизонтальная полка указателя уровня налива соединена со стенкой горловины с помощью металлической проволоки, которая пломбируется с нанесением знака поверки.
В нижней части обечайки цистерны автотопливозаправщика АТЗ смонтированы донные клапана для слива и налива нефтепродуктов.
Автотопливозаправщик АТЗ имеет компоновку транспортного средства повышенной проходимости на базе серийного шасси, с коробкой отбора мощности для привода насоса топливного. На раме шасси также размещается отсек для технологического и специального оборудования. Комплектация автотопливозаправщика АТЗ включает следующие основные элементы: шасси, цистерна, насос топливный для перекачивания нефтепродуктов, фильтр грубой очистки, фильтр тонкой очистки (фильтр-водоотделитель), специальное технологическое оборудование, счетчик жидкости (утвержденного типа), барабан рукавный с раздаточным рукавом и оснащенным наконечником нижней заправки или раздаточным пистолетом.

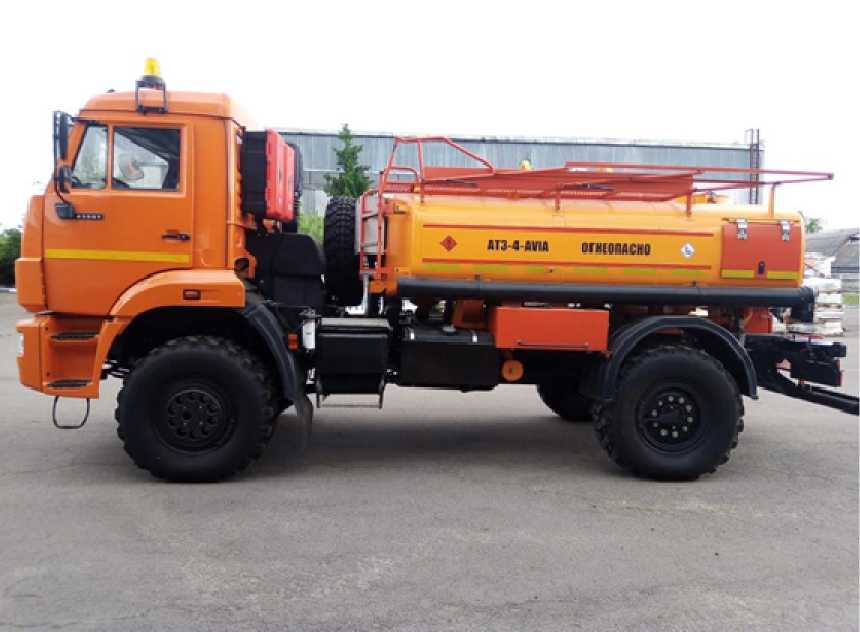

Общий вид автотопливозаправщика аэродромного AT3-4-43501-avia 3ae.№X894664A4G0FE9010 представлен на рисунке 1.

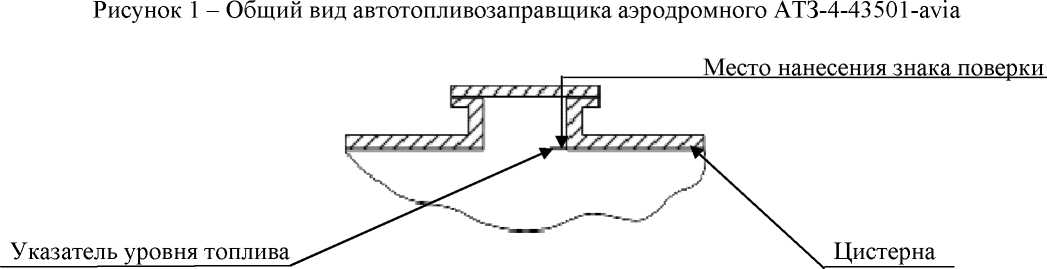

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 3 -
Наименование |
Обозначение |
Количество |
Автотопливозаправщик аэродромный |
AT3-4-43501-avia |
1 шт. |
Шасси |
1 шт. | |
Цистерна |
НПОТ 011.200.000 зав. №037 |
1 шт. |
Насос топливный |
1 шт. | |
Фильтр грубой очистки |
1 шт. | |
Фильтр тонкой очистки (Фильтр-водоотделитель) |
1 шт. | |
Счетчик жидкости |
1 шт. | |
Барабан рукавный |
1 шт. | |
Руководство по эксплуатации |
НПОТ 017.00.000 РЭ |
1 шт. |
Формуляр (паспорт) |
НПОТ 017.00.000 ФО |
1 шт. |
Документация на комплектующие изделия |
- |
1 компл. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, дм3 |
4072 |
Пределы допускаемой относительной погрешности ТМ, % |
± 0,4 |
Разность между номинальной и действительной вместимостью, %, не более |
± 2,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Снаряженная масса, кг, не более |
8215 |
Габаритные размеры, мм, не более: | |
длина |
6800 |
ширина |
2500 |
высота |
3500 |
Температура окружающей среды при эксплуатации, °C |
от -40 до +50 |
