Номер по Госреестру СИ: 81909-21
81909-21 Резервуары вертикальные (приемно-расходные)
(Рпр-2)
Назначение средства измерений:
Резервуары вертикальные (приемно-расходные) Рпр-2 (далее - резервуары) предназначены для измерения объема нефтепродуктов (в т.ч. масел) и спец.жидкостей, а также для их хранения, приема и отпуска.
Внешний вид.
Резервуары вертикальные (приемно-расходные)
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений:Приведены в разделах 2, 3 руководства по эксплуатации НПО 188.00.000.РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к резервуарам вертикальным (приемно-расходным) Рпр-2ТУ 3615-025-88919917-2014 Резервуары. Технические условия
Принцип действия резервуаров вертикальных (приемно-расходных) Рпр-2 как средства измерения основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуар представляет собой вертикальную, цилиндрическую обечайку, с верхним и нижним днищами, и патрубками. Резервуары могут быть оснащены защитным каркасом.
Резервуары снабжены приемо-раздаточными патрубками, горловиной, замерным люком, смотровым люком, дыхательным клапаном. Для визуального контроля уровня (объема) рабочей среды, в обечайку резервуара установлен индикатор объема (уровня).
Знак поверки наносится в паспорт и (или) в свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя

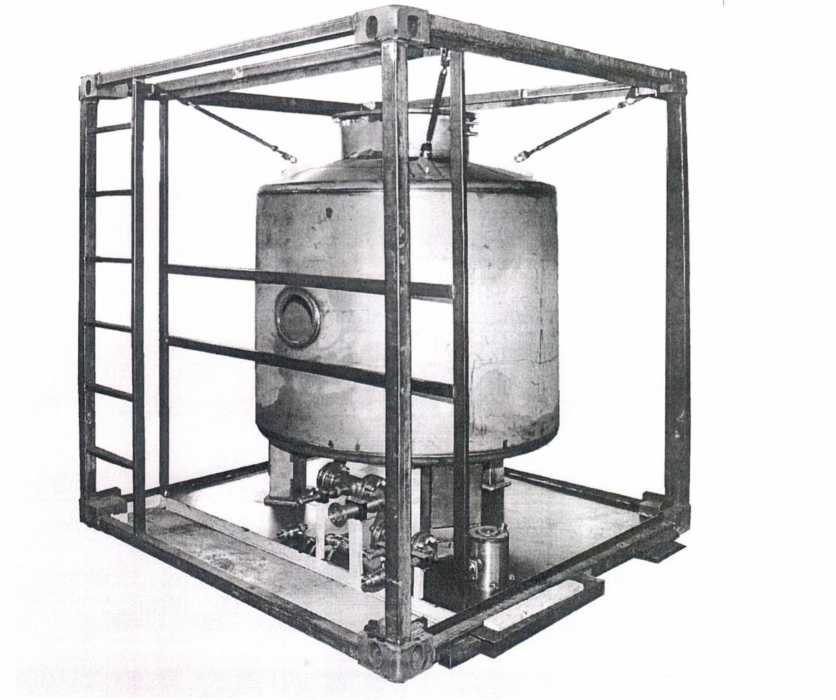

Общий вид резервуаров вертикальных (приемно-расходных) Рпр-2 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров Рпр-2
Пломбирование резервуаров вертикальных (приемно-расходных) Рпр-2 не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
2,0 |
Пределы допускаемой относительной погрешности вместимости резервуара, % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Обозначение типоразмера |
Рпр-2 |
Габаритные размеры, мм, не более - Диаметр |
1400 |
- Высота |
1935 |
Условия эксплуатации: - Температура окружающей среды при эксплуатации, °C |
от - 50 до + 50 |
- Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее - из коррозионно-стойкой стали |
20 |
- из углеродистой стали |
8 |
- из алюминиевого сплава |
8 |
