Номер по Госреестру СИ: 79604-20
79604-20 Резервуары стальные горизонтальные цилиндрические
(Рк-15)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические Рк-15 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

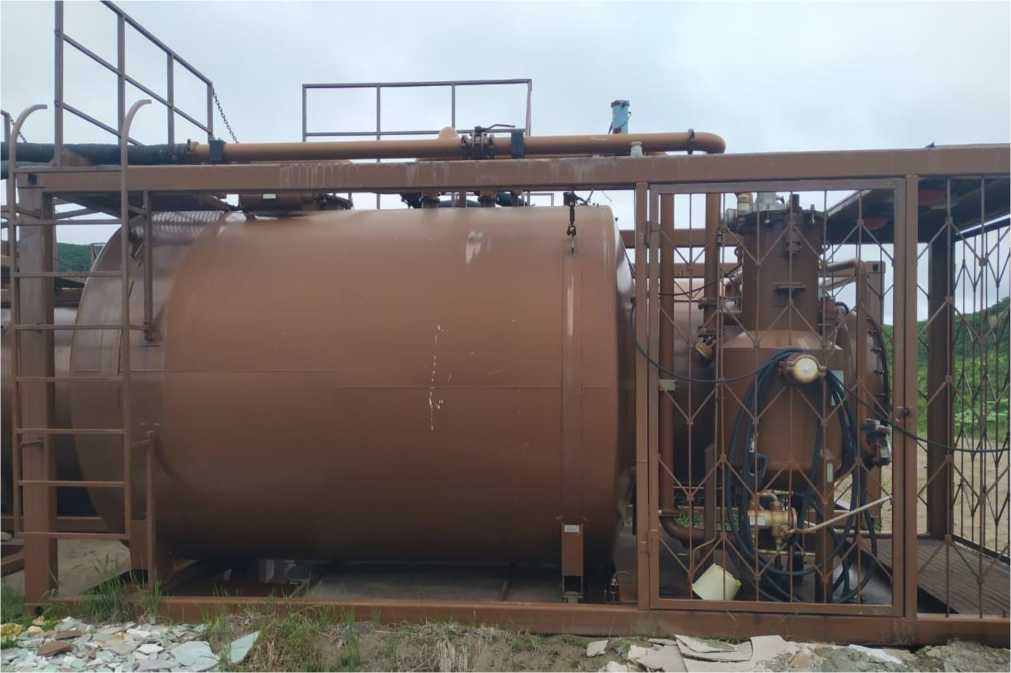

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 05.12.2020
Срок свидетельства -
Номер записи - 178852
ID в реестре СИ - 1383901
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Рк-15,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Чехов
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1872 от 2020.11.20 об утверждении типа среств измерений
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (Рк-15)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79604-20 |
Резервуары стальные горизонтальные цилиндрические, Рк-15 Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
79598-20 |
Резервуары стальные горизонтальные цилиндрические, Рк-15 Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
79597-20 |
Резервуары стальные горизонтальные цилиндрические, Рк-24 Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
79596-20 |
Резервуары стальные горизонтальные цилиндрические, Рк-24 Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
80139-20 10.12.2025 |
Автотопливозаправщики , АТЗ-4-1 (АТЗ-4-2), АТЗ-4,5-1 (АТЗ-4,5-2), АТЗ-5-1 (АТЗ-5-2), АТЗ-5,5-1 (АТЗ-5,5-2), АТЗ-6-1 (АТЗ-6-2) Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
2 года |
|
81201-21 |
Резервуары горизонтальные стальные цилиндрические, Р-8, Р-17 Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
81909-21 02.06.2026 |
Резервуары вертикальные (приемно-расходные), Рпр-2 Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
84915-22 |
Резервуар стальной горизонтальный цилиндрический, Рк-8 Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
84916-22 |
Резервуар стальной горизонтальный цилиндрический, Рк-17 Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
87482-22 |
Автотопливозаправщик аэродромный, АТЗ-4-43501-avia Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
2 года |
|
92054-24 06.05.2029 |
Резервуары стальные горизонтальные (приемно-расходные), Рпр Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат") (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Кто поверяет Резервуары стальные горизонтальные цилиндрические (Рк-15)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОЛОГ" (RA.RU.311577) | 5 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (Рк-15)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим Рк-15ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631-05);
-
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);
-
- толщиномер ультразвуков ой УТ-93П (регистрационный номер 10479-98);
-
- штангенциркуль ШЦ (регистрационный номер 32368-06);
-
- нивелир с компенсатором DSZ3 (регистрационный номер 29722-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение Агрегат» (ООО «НПО Агрегат»)ИНН 5048019584
Адрес: 142304, Московская обл., г. Чехов, ул. Комсомольская, 12Б
Телефон/ факс: +7 (496) 723-482-4/ (496) 723-723-7
Web-сайт: www.agregatnpo.ru
E-mail: info@agregatnpo.ru
Заявитель
Федеральное государственное казенное учреждение «Пограничное управление ФСБ России по Сахалинской области» (ПУ ФСБ России по Сахалинской области)ИНН 6501165653
Адрес Службы в рабочем поселке Южно-Курильск: 694511 Сахалинская обл., ЮжноКурильский район, пос. Горячий пляж
Юридический адрес: 693000, Сахалинская обл., г. Южно-Сахалинск, проспект Победы, 63 А
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 15 м3.
Принцип действия резервуаров стальных горизонтальных цилиндрических Рк-15 основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические Рк-15 представляют собой горизонтально расположенный цилиндрический стальной сосуд с усеченно-коническими днищами. Резервуары устанавливаются на опоры, с креплением в нижней части, а в верхней части фиксируется талрепами при установке резервуаров в защитные каркасы.
Резервуары оборудованы площадкой обслуживания с лестницей и ограждениями. Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары стальные горизонтальные цилиндрические Рк-15 с заводскими номерами 167, 179, 180, 181, 160 расположены на территории объектов ПУ ФСБ России по Сахалинской области, адреса расположения резервуаров указаны в таблице 1.
Таблица 1 - Место расположения резервуаров.
|
Заводские номера резервуаров |
Место расположения резервуаров |
|
167 |
Сахалинская область, Южно-Курильский район, о. Кунашир, нас. пункт Третьяково, склад ГСМ |
|
179, 180, 181 |
Сахалинская область, Южно-Курильский район, о. Кунашир, 6 км от р.п. Южно-Курильск, склад ГСМ |
|
160 |
Сахалинская область, Южно-Курильский район, о. Кунашир, нас. пункт Алехино, склад ГСМ |
Общий вид резервуаров стальных горизонтальных цилиндрических Рк-15 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров Рк-15
Пломбирование резервуаров стальных горизонтальных цилиндрических Рк-15 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
15 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара от 2 до 15 м3 при геометрическом методе, % |
±0,25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
15 |
