Номер по Госреестру СИ: 84916-22
84916-22 Резервуар стальной горизонтальный цилиндрический
(Рк-17)
Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический Рк-17 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому Рк-17Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение Агрегат» (ООО «НПО Агрегат»)ИНН 5048019584
Адрес: 142304, Московская обл., г. Чехов, ул. Комсомольская, 12Б
Телефон/ факс: +7 (496) 723-482-4/ (496) 723-723-7
Web-сайт: www.agregatnpo.ru
E-mail: info@agregatnpo.ru
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9372834420
Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 17 м3.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с усеченно-коническими днищами.
Резервуар расположен внутри металлического контейнера наземного расположения.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводской номер резервуара наносится ударным способом на маркировочную табличку резервуара (рисунок 1).
Резервуар Рк-17 с заводским номером 099 расположен по адресу: Курганская область, г. Петухово, ул. Юбилейная, д. 2.
Общий вид резервуара Рк-17 представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

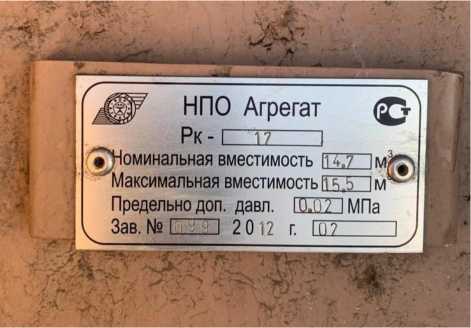

Рисунок 1 - Место нанесения заводского номера

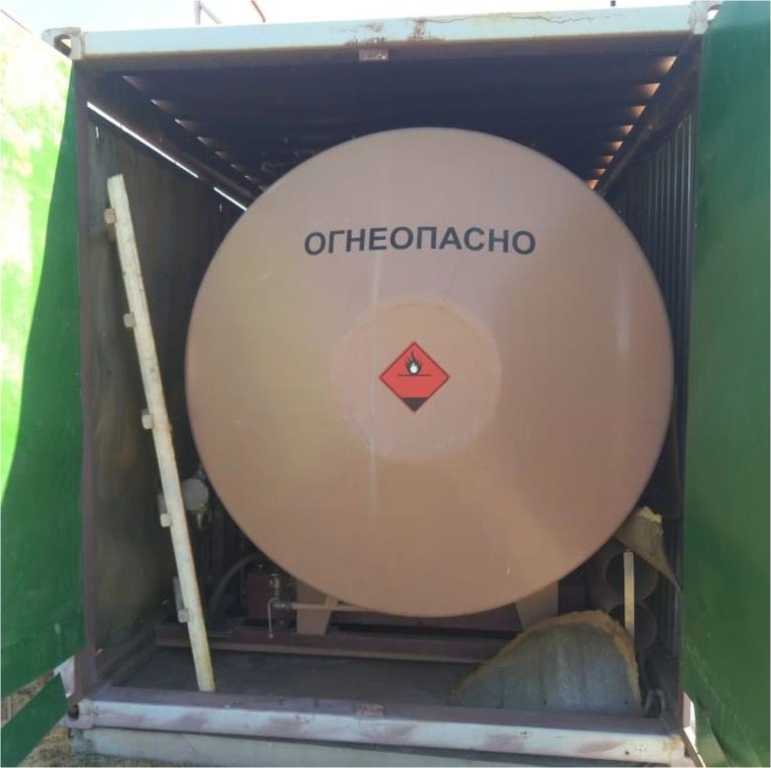

Рисунок 2 - Общий вид резервуара Рк-17
Пломбирование резервуара Рк-17 не предусмотрено.
Программное обеспечение отсутствует
Таблица 3 -
Наименование |
Обозначение |
Количество |
Резервуар стальной горизонтальный цилиндрический |
Рк-17 |
1 шт. |
Паспорт |
- |
1 экз. |
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
17 |
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
Температура окружающего воздуха, оС |
от -50 до +50 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
20 |
