Наименование

Обозначение

Количество

Газоанализатор портативный

HardGas

1 шт.

Калибровочная крышка

-

1 шт.

Зарядное устройство (блок питания, провод)

-

1 шт.

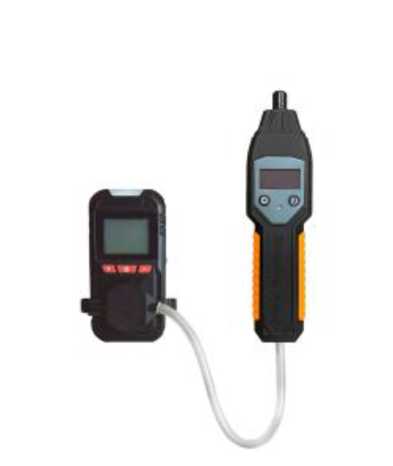

Встраиваемый пробоотборный насос с телескопическим пробозаборным зондом¹⁾

-

1 шт.

Паспорт

HardGas S1

ЕТЛС.413411.001 ПС

HardGas S4

ЕТЛС.413411.001-01 ПС

1 экз.

HardGas X1

ЕТЛС.413411.001-02 ПС

HardGas X4

ЕТЛС.413411.001-03 ПС

HardGas X6

ЕТЛС.413411.001-04 ПС

Руководства по эксплуатации: HardGas S1

ЕТЛС.413411.001 РЭ

HardGas S4

ЕТЛС.413411.001-01 РЭ

1 экз.

HardGas X1

ЕТЛС.413411.001-02 РЭ

HardGas X4

ЕТЛС.413411.001-03 РЭ

HardGas X6

ЕТЛС.413411.001-04 РЭ

¹⁾ - Опционально для газоанализатора портативного мод. HardGas X6

Определяемый компонент

Диапазон измерений объёмной доли, %, (% НКПР)¹⁾ определяемого компонента

Пределы допускаемой основной²⁾ абсолютной погрешности

Предел времени установления показаний,

T0,9, с

Метан CH4

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

25

Сумма углеводородов

С1-Сю³⁾

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

25

Сумма углеводородов С1-С10⁴⁾

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

25

Этилен C₂H4³⁾

от 0 до 1,15 % (от 0 до 50 %

НКПР)

±0,12 % (±5 % НКПР)

25

Пропан C₃H8

от 0 до 0,85 % (от 0 до 50 %

НКПР)

±0,085 % (±5 % НКПР)

25

н-бутан C₄Hio⁴⁾

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

25

н-пентан C₅Hi2⁴⁾

от 0 до 0,55 % (от 0 до 50 %

НКПР)

±0,055 % (±5 % НКПР)

25

н-гексан C₆H₁₄

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

25

н-гептан С₇Н16⁵⁾

от 0 до 0,425 % (от 0 до 50 %

НКПР)

±0,042 % (±5 % НКПР)

25

н-октан С8Н18⁵⁾

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

25

1-бутен С₄Н8⁴⁾

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

25

2-метилпропан (изобутан) i-C₄Hio⁴⁾

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

25

Метилацетат

СзНбО2⁴⁾

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,16 % (±5 % НКПР)

25

2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С₅Н₁₂О⁴⁾

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

25

1-бутанол C4H9OH⁴

от 0 до 0,7 % (от 0 до 50% НКПР)

±0,07 % (±5 % НКПР)

25

Циклопентан С₅Н10⁴⁾

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

25

Циклогексан С₆Н12⁵⁾

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

25

Нонан C₉H20⁵⁾

от 0 до 0,35 % (от 0 до 50 %

НКПР)

±0,04 % (±5 % НКПР)

25

Декан C1oH22⁵⁾

от 0 до 0,35 % (от 0 до 50 %

НКПР)

±0,04 % (±5 % НКПР)

25

Этан C₂H6³⁾

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

25

Пары нефтепродуктов⁴)

от 0 до 50 % НКПР

±5 % НКПР

25

Метанол СИзОИ⁴)

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,3 % (±5 % НКПР)

25

Определяемый компонент

Диапазон измерений объёмной доли, %, (% НКПР)¹⁾ определяемого компонента

Пределы допускаемой основной²⁾ абсолютной погрешности

Предел времени установления показаний,

T0,9, с

Бензол С₆Нб⁵⁾

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

25

Пропилен (пропен)

СзНб⁴⁾

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 % (±5 % НКПР)

25

2-пропанон (ацетон)

СзНбО⁴⁾

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

25

Водород Н2

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,2 % (±5 % НКПР)

25

2-метилпропен

(изобутилен) i-C₄H8⁴⁾

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

25

2-метил-1,3-бутадиен

(изопрен) C₅H8⁴⁾

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

25

Ацетилен С₂Н2⁵⁾

от 0 до 1,15 % (от 0 до 50 %

НКПР)

±0,12 % (±5 % НКПР)

25

1,3-бутадиен (дивинил) С4Нб⁴⁾

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

25

Метилбензол (толуол) С₇Н8⁵⁾

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

25

Этилбензол С₈Н10⁵⁾

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

25

Этилацетат С₄Н₈О2⁴⁾

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 % (±5 % НКПР)

25

Этиленоксид С₂Н4О³⁾

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

25

Бутилацетат

СбН12О2⁵⁾

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

25

Циклопропан СзНб⁴⁾

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

25

Диметиловый эфир С2НбО³⁾

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

25

Диэтиловый эфир С4Н1оО⁴⁾

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

25

Этанол С₂Н₅ОН³⁾

от 0 до 1,55 % (от 0 до 50 %

НКПР)

±0,1 % (±5 % НКПР)

25

Бензин ^5),6)

от 0 до 50 % НКПР

±5 % НКПР

25

Дизельное топливо

5),7)

от 0 до 50 % НКПР

±5 % НКПР

25

Бензин авиационный

5),8)

от 0 до 50 % НКПР

±5 % НКПР

25

Уайт-спирит ^5),9)

от 0 до 50 % НКПР

±5 % НКПР

25

Примечания:

• ¹⁾ Диапазон показаний от 0 до 100 % НКПР. Значения НКПР согласно ГОСТ 31610.20-1-2020.

• ²⁾ Основная погрешность нормирована при условиях:

• - температура окружающей среды: (20 ± 5) °С;

• - диапазон атмосферного давления: (101,3 ± 4) кПа;

• - относительная влажность окружающей среды: от 30 % до 80 %.

• ³⁾ По указанным определяемым компонентам, поверочным газом является метан.

• ⁴⁾ По указанным определяемым компонентам, поверочным газом является пропан.

Определяемый компонент

Диапазон показаний объёмной доли или массовой концентрации определяемого компонента

Диапазон измерений объёмной доли или массовой концентрации определяемого компонента

Пределы допускаемой основной¹⁾ погрешности, %

Предел времени установления показаний,

T0,9, с

приведен-

_ной²⁾

относительной

Кислород (O2)

от 0 до 30 %

от 0 до 30 %

±5

-

20

от 0 до 25 %

от 0 до 25 %

±5

-

20

Сероводород

(H2S)

от 0 до 100 млн^-1 (от 0 до 142 мг/м³)

от 0 до 10 млн^-1 включ. (от 0 до 14,2 мг/м³ включ.)

±10

-

20

св. 10 до 100 млн^-1

(св. 14,2 до 142 мг/м³)

-

±10

Сероводород

(H2S)

от 0 до 500 млн^-1 (от 0 до 708 мг/м³)

от 0 до 50 млн^-1 включ. (от 0 до 71 мг/м³ включ.)

±10

-

20

св. 50 до 500 млн^-1 (св. 71 до 708 мг/м³)

-

±10

Сероводород

(H2S)

от 0 до 1000 млн^-1 (от 0 до 1420 мг/м³)

от 0 до

100 млн^-1 включ. (от 0 до 142 мг/м³ включ.)

±15

-

20

св. 100 до 1000 _млн^-1

(св. 142 до 1420 мг/м³)

-

±15

Оксид углерода (CO)

от 0 до 500 млн^-1 (от 0 до 582 мг/м³)

от 0 до 15 млн^-1 включ. (от 0 до 18 мг/м³ включ.)

±20

-

20

св. 15 до 500 млн^-1 (св. 18 до 582 мг/м³)

-

±20

Определяемый

компонент

Диапазон показаний объёмной доли или массовой концентрации определяемого компонента

Диапазон измерений объёмной доли или массовой концентрации определяемого компонента

Пределы допускаемой основной¹⁾ погрешности, %

Предел времени установления показаний,

T0,9, с

приведен-_ной²⁾

относительной

Оксид углерода (CO)

от 0 до 1000 млн^-1 (от 0 до 1164 мг/м³)

от 0 до 30 млн^-1 включ. (от 0 до 35 мг/м³ включ.)

±20

-

20

св. 30 до 1000 млн^-1 (св. 35 до 1164 мг/м³)

-

±20

от 0 до 2000 млн^-1 (от 0 до 2329 мг/м³)

от 0 до 50 млн^-1 включ. (от 0 до 58 мг/м³ включ.)

±15

-

20

св. 50 до 1000 млн^-1 включ. (св. 58 до 1164 мг/м³ включ.)

-

±15

св. 1000 до 2000 млн^-1 (св. 1164 до 2329 мг/м³)

-

±20

Аммиак (NH3)

от 0 до 100 млн^-1 (от 0 до 71 мг/м³)

от 0 до 10 млн^-1 включ. (от 0 до 7 мг/м³ включ.)

±20

-

60

св. 10 до 100 млн^-1 (св. 7 до 71 мг/м³)

-

±20

от 0 до 1000 млн^-1 (от 0 до 708 мг/м³)

от 0 до 100 млн^-1 включ. (от 0 до 71 мг/м³ включ.)

±20

-

60

св. 100 до 1000 _млн^-1 (св. 71 до 708 мг/м³)

-

±20

Диоксид серы

(SO2)

от 0 до 20 млн^-1 (от 0 до 53 мг/м³)

от 0 до 5 млн^-1 включ. (от 0 до 13 мг/м³ включ.)

±20

-

60

св. 5 до 20 млн^-1 (св. 13 до 53 мг/м³)

-

±20

Определяемый

компонент

Диапазон показаний объёмной доли или массовой концентрации определяемого компонента

Диапазон измерений объёмной доли или массовой концентрации определяемого компонента

Пределы допускаемой основной¹⁾ погрешности, %

Предел времени установления показаний,

T0,9, с

приведен-_ной²⁾

относительной

Диоксид серы (SO2)

от 0 до 50 млн^-1 (от 0 до 133 мг/м³)

от 0 до 10 млн^-1 включ. (от 0 до 27 мг/м³ включ.)

±20

-

60

св. 10 до 50 млн^-1 (св. 27 до 133 мг/м³)

-

±20

от 0 до 100 млн^-1 (от 0 до 266 мг/м³)

от 0 до 10 млн^-1 включ. (от 0 до 26,6 мг/м³ включ.)

±20

-

60

св. 10 до 100 млн^-1

(св. 26,6 до 266 мг/м³)

-

±20

Водород (Н2)

от 0 до 1000 млн^-1 (от 0 до 84 мг/м³)

от 0 до 100 млн^-1 включ. (от 0 до 8 мг/м³ включ.)

±15

-

60

св. 100 до 1000 _млн^-1 (св. 8 до 84 мг/м³)

-

±15

от 0 до 2000 млн^-1 (от 0 до 168 мг/м³)

от 0 до 200 млн^-1 включ. (от 0 до 16,8 мг/м³ включ.)

±15

-

60

св. 200 до 2000 млн^-1 (св. 16,8 до

168 мг/м³)

-

±15

Оксид азота (NO)

от 0 до 250 млн^-1 (от 0 до 312 мг/м³)

от 0 до 50 млн^-1 включ. (от 0 до 62 мг/м³ включ.)

±20

-

60

св. 50 до 250 млн^-1 (св. 62 до 312 мг/м³)

-

±20

Диоксид азота (NO2)

от 0 до 20 млн^-1 (от 0 до 38 мг/м³)

от 0 до 5 млн^-1 включ. (от 0 до 9,6 мг/м³ включ.)

±20

-

60

св. 5 до 20 млн^-1 (св. 9,6 до 38 мг/м³)

-

±20

Определяемый

компонент

Диапазон показаний объёмной доли или массовой концентрации определяемого компонента

Диапазон измерений объёмной доли или массовой концентрации определяемого компонента

Пределы допускаемой основной¹⁾ погрешности, %

Предел времени установления показаний,

T0,9, с

приведен-_ной²⁾

относительной

Диоксид азота

(NO2)

от 0 до 150 млн^-1

(от 0 до 287 мг/м³)

от 0 до 20 млн^-1 включ. (от 0 до 38 мг/м³ включ.)

±20

-

60

св. 20 до 150 млн^-1 (св. 38 до 287 мг/м³)

-

±20

Хлористый водород (HCl)

от 0 до 20 млн^-1 (от 0 до 30 мг/м³)

от 0 до 3 млн^-1 включ. (от 0 до 5 мг/м³ включ.)

±20

-

70

св. 3 до 20 млн^-1 (св. 5 до 30 мг/м³)

-

±25

Цианистый

водород

(HCN)

от 0 до 20 млн^-1 (от 0 до 23 мг/м³)

от 0 до 5 млн^-1 включ. (от 0 до 6 мг/м³ включ.)

±20

-

60

св. 5 до 20 млн^-1 (св. 6 до 23 мг/м³)

-

±20

Фтористый водород (HF)

от 0 до 10 млн^-1 (от 0 до 8 мг/м³)

от 0 до 10 млн^-1 включ. (от 0 до 8 мг/м³)

±20

-

90

от 0 до 20 млн^-1 (от 0 до 17 мг/м³)

от 0 до 10 млн^-1 включ. (от 0 до 8 мг/м³ включ.)

±20

-

90

св. 10 до 20 млн^-1 (св. 8 до 17 мг/м³)

-

±20

Метанол

(CH3OH)

от 0 до 100 млн^-1 (от 0 до 133 мг/м³)

от 0 до 20 млн^-1 включ. (от 0 до 27 мг/м³ включ.)

±20

-

120

св. 20 до 100 млн^-1 (св. 27 до 133 мг/м³)

-

±20

Фосфин (РНз)

от 0 до 10 млн^-1 (от 0 до 14 мг/м³)

от 0 до 5 млн^-1 включ. (от 0 до 7 мг/м³ включ.)

±25

-

120

св. 5 до 10 млн^-1 (св. 7 до 14 мг/м³)

-

±25

Определяемый

компонент

Диапазон показаний объёмной доли или массовой концентрации определяемого компонента

Диапазон измерений объёмной доли или массовой концентрации определяемого компонента

Пределы допускаемой основной¹⁾ погрешности, %

Предел времени установления показаний,

T0,9, с

приведен-_ной²⁾

относительной

Фосфин (PH3)

от 0 до 20 млн^-1 (от 0 до 28 мг/м³)

от 0 до 4 млн^-1 включ.

(от 0 до 5,6 мг/м³ включ.)

±25

-

120

св. 4 до 20 млн^-1 (св. 5,6 до 28 мг/м³)

-

±25

Фосген (COCli)

от 0 до 20 млн^-1 (от 0 до 82 мг/м³)

от 0 до 2 млн^-1 включ. (от 0 до 8,2 мг/м³ включ.)

±30

-

120

св. 2 до 20 млн^-1 (св. 8,2 до 82 мг/м³)

-

±30

Хлор (CI2)

от 0 до 20 млн^-1 (от 0 до 60 мг/м³)

от 0 до 2 млн^-1 включ. (от 0 до 6 мг/м³ включ.)

±20

-

120

св. 2 до 20 млн^-1 (св. 6 до 60 мг/м³)

-

±20

от 0 до 100 млн^-1 (от 0 до 298 мг/м³)

от 0 до 10 млн^-1 включ. (от 0 до 30 мг/м³ включ.)

±20

-

120

св. 10 до 100 млн^-1 (св. 30 до 298 мг/м³)

-

±20

Винилхлорид

(С2НзС1)³⁾

от 0 до 30 млн^-1 (от 0 до 78 мг/м³)

от 0 до 10 млн^-1 включ. (от 0 до 26 мг/м³ включ.)

±30

-

120

св. 10 до

30 млн^-1 (св. 26 до 78 мг/м³)

-

±30

Формальдегид (CH2O)

от 0 до 10 млн^-1 (от 0 до 13 мг/м³)

от 0 до 2 млн^-1 включ. (от 0 до 3 мг/м³ включ.)

±30

-

120

св. 2 до 10 млн^-1 (св. 3 до 13 мг/м³)

-

±30

Примечания:

¹⁾ Основная погрешность нормирована при условиях:

Определяемый компонент

Диапазон измерений довзрывоопасной концентрации определяемого компонента, %

НКПР¹⁾

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой основной¹⁾ погрешности

Предел времени установления показаний,

T0,9, с

абсолютной

% НКПР²⁾, объемная доля, %

относительной, %

Сумма углеводородов

С1-С10 ³⁾

от 0 до 50 включ.

±5 % НКПР

-

25

св. 50 до 100

-

±10 %

-

от 0 до 2,2 включ.

±5 %

-

25

-

св. 2,2 до 4,4

-

±10 %

Метан (CH4)

-

от 0 до 100

±5 %

-

25

Сумма углеводородов

С1-С10 ⁴⁾

от 0 до 50 включ.

-

±5 % НКПР

-

20

св. 50 до 100

-

-

±5 %

-

от 0 до 0,85 включ.

±5 %

-

20

-

св. 0,85 до 1,7

-

±5 %

Диоксид углерода (СО2)

-

от 0 до 5,0 включ.

±0,125 %

-

60

-

св. 5,0 до 10 включ.

-

±20 %

30

Определяемый компонент

Диапазон показаний массовой концентрации определяемого компонента, мг/м³

Диапазон измерений массовой концентрации определяемого компонента, мг/м³

Пределы допускаемой основной¹⁾ погрешности, %

Предел времени установления показаний,

T0,9, с

приведенной²⁾

относительной

Сумма углеводородов

Сз-Сю³⁾

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Сумма углеводородов

С3-С10 ⁴⁾

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Изобутилен (i - С4Н8)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Гексан (СбНи)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Углеводороды нефти(СхНу)³⁾

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Пары бензина^3),6)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Пары керосина^3),7)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Пары дизельного топлива^3),5)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Метанол

(CH3OH)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Примечания:

¹⁾ Основная погрешность нормирована при условиях: - температура окружающей среды: (20 ± 5) °С;

Наименование характеристики

Значение

Степень защиты корпуса газоанализатора по ГОСТ 14254-2015

HardGas S1

IP65

HardGas S4

IP65

HardGas X1

IP68

HardGas X4

IP68

HardGas X6

IP68

Условия эксплуатации:

Температура окружающей среды, ^оС

от -45 до + 50

Относительная влажность (без конденсации), %

от 5 до 95

Атмосферное давление, кПа

от 70 до 130

Габаритные размеры (ДхШ*Г), мм, не более HardGas S1

110x56x46

HardGas S4

130x65x43

HardGas X1

113x63x51

HardGas X4

154x82x41

HardGas X6 без пробоотборного насоса

170x92x45

HardGas X6 с пробоотборным насосом

170x92x74

Масса, кг, не более

HardGas S1

0,180

HardGas S4

0,320

HardGas X1

0,183

HardGas X4

0,400

HardGas X6 без пробоотборного насоса

0,500

HardGas X6 с пробоотборным насосом

0,575

Напряжение питания от литий-ионного аккумулятора, В HardGas S1 (1000 мАч)

3,7

HardGas S4 (1800 мАч)

3,7

HardGas Х1 (3000 мАч)

3,7

HardGas Х4 (4000 мАч)

3,7

HardGas Х6 (6600 мАч)

3,6

Наименование характеристики

Значение

Маркировка взрывозащиты:

HardGas S1, HardGas S4

HardGas Х1, HardGas Х4, HardGas Х6

0 Ex ia IIC T4 Ga X

PO Ex ia I Ma X

Средняя наработка до отказа, ч

40000

Средний срок службы ¹⁾, лет, не менее

15

¹⁾ - Без учета срока службы чувствительного элемента (сенсора).
