Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

_-

Номер версии (идентификационный номер) ПО, не ниже

V1.0

Наименование

Обозначение

Количество

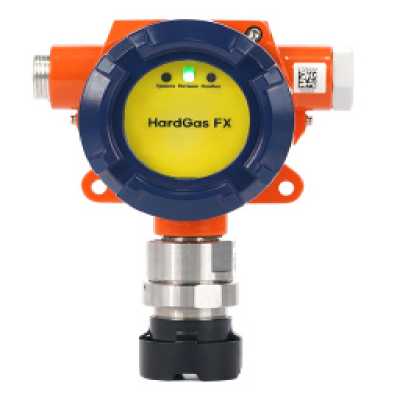

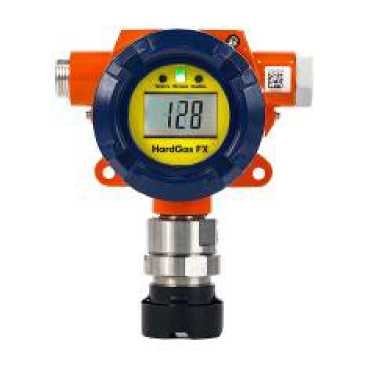

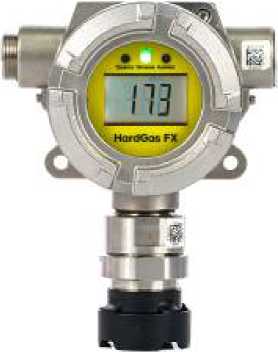

Газоанализатор стационарный

HardGas

1 шт.

Паспорт

ЕТЛС.413411.002 ПС

1 экз.

Руководство по эксплуатации

ЕТЛС. 413411.002 РЭ

1 экз.

Насадка для подачи газа

-

1 шт. на пар

тию

Комплект U-образных креплений на трубу или стойку

_-

1 шт.

Кабельный ввод ¹⁾

_-

1-2 шт

Пульт ДУ ¹⁾

_-

1 шт.

¹⁾ - Опционально

Определяемый компонент

Диапазон измерений объёмной доли, % (% НКПР)¹⁾ определяемого компонента

Пределы допускаемой основной²⁾ абсолютной погрешности

Предел времени установления показаний,

T0,9, с

Метан CH

от 0 до 2,2 % (от 0 до 50 %

НКПР)

±0,22 % (±5 % НКПР)

25

Сумма углеводородов

С1-С10 (по метану)

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

25

Сумма углеводородов

С1-С10 (по пропану)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

25

Этилен C₂H4

от 0 до 1,15 % (от 0 до 50 %

НКПР)

±0,12 % (±5 % НКПР)

25

Пропан C₃H8

от 0 до 0,85 % (от 0 до 50 %

НКПР)

±0,085 % (±5 % НКПР)

25

н-бутан C4H10

от 0 до 0,7 % (от 0 до 50 %

НКПР)

±0,07 % (±5 % НКПР)

25

н-пентан C₅H12

от 0 до 0,75 % (от 0 до 50 %

НКПР)

±0,075 % (±5 % НКПР)

25

н-гексан C₆H₁₄

от 0 до 0,5 % (от 0 до 50 %

НКПР)

±0,05 % (±5 % НКПР)

25

н-гептан С₇Н16

от 0 до 0,425 % (от 0 до 50 %

НКПР)

±0,0425 %

(±5 % НКПР)

25

Определяемый компонент

Диапазон измерений объёмной доли, % (% НКПР)¹⁾ определяемого компонента

Пределы допускаемой основной²⁾ абсолютной погрешности

Предел времени установления показаний,

T0,9, с

н-октан С8Н18

от 0 до 0,4 % (от 0 до 50 %

НКПР)

±0,04 % (±5 % НКПР)

25

1-бутен С₄Н8

от 0 до 0,8 % (от 0 до 50 %

НКПР)

±0,08 % (±5 % НКПР)

25

2-метилпропан

(изобутан) i-C^Hw

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

25

Метилацетат С3Н6О2

от 0 до 1,55 % (от 0 до 50 %

НКПР)

±0,16 % (±5 % НКПР)

25

2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-C₅Hi₂O

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

25

1-бутанол C4H9OH

от 0 до 0,7 % (от 0 до 50%

НКПР)

±0,07 % (±5 % НКПР)

25

Циклопентан C₅Hio

от 0 до 0,7 % (от 0 до 50 %

НКПР)

±0,07 % (±5 % НКПР)

25

Циклогексан С₆Н12

от 0 до 0,5 % (от 0 до 50 %

НКПР)

±0,05 % (±5 % НКПР)

25

Нонан C₉H20

от 0 до 0,35 % (от 0 до 50 %

НКПР)

±0,04 % (±5 % НКПР)

25

Декан C10H22

от 0 до 0,35 % (от 0 до 50 %

НКПР)

±0,04 % (±5 % НКПР)

25

Этан C₂He

от 0 до 1,2 % (от 0 до 50 %

НКПР)

±0,12 % (±5 % НКПР)

25

Пары нефтепродуктов (по пропану)

от 0 до 50 % НКПР

±5 % НКПР

25

Метанол СН₃OH

от 0 до 2,75 % (от 0 до 50 %

НКПР)

±0,28 % (±5 % НКПР)

25

Бензол С₆Не

от 0 до 0,6 % (от 0 до 50 %

НКПР)

±0,06 % (±5 % НКПР)

25

Пропилен(пропен) C3H6

от 0 до 1,0 % (от 0 до 50 %

НКПР)

±0,1 % (±5 % НКПР)

25

2-пропанон (ацетон)

C3H6O

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

25

Водород Н2

от 0 до 2,0 % (от 0 до 50 %

НКПР)

±0,2 % (±5 % НКПР)

25

2-метилпропен (изобутилен) i-C4H8

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

25

2-метил-1,3-бутадиен

(изопрен) C₅H8

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

25

Ацетилен С₂Н₂

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

25

Определяемый компонент

Диапазон измерений объёмной доли, % (% НКПР)¹⁾ определяемого компонента

Пределы допускаемой основной²⁾ абсолютной погрешности

Предел времени установления показаний,

T0,9, с

1,3-бутадиен (дивинил)

С4Н6

от 0 до 0,7 % (от 0 до 50 %

НКПР)

±0,07 % (±5 % НКПР)

25

Метилбензол (толуол)

С7Н8

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

25

Этилбензол С₈Н₁₀

от 0 до 0,4 % (от 0 до 50 %

НКПР)

±0,024 % (±3 % НКПР)

25

Этилацетат С₄Н₈О2

от 0 до 1,0 % (от 0 до 50 %

НКПР)

±0,1 % (±5 % НКПР)

25

Этиленоксид C₂H₄O

от 0 до 1,3 % (от 0 до 50 %

НКПР)

±0,13 % (±5 % НКПР)

25

Бутилацетат С₆Н₁₂О2

от 0 до 0,6 % (от 0 до 50 %

НКПР)

±0,06 % (±5 % НКПР)

25

Циклопропан СэН₆

от 0 до 1,2 % (от 0 до 50 %

НКПР)

±0,12 % (±5 % НКПР)

25

Диметиловый эфир

С2Н6О

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

25

Диэтиловый эфир

С4Н10О

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

25

Этанол С₂Н₅ОН

от 0 до 1,55 % (от 0 до 50 %

НКПР)

±0,155 % (±5 % НКПР)

25

Бензин³⁾

от 0 до 50 % НКПР

±5 % НКПР

25

Дизельное топливо⁴⁾

от 0 до 50 % НКПР

±5 % НКПР

25

Бензин авиационный⁵)

от 0 до 50 % НКПР

±5 % НКПР

25

Уайт-спирит⁶⁾

от 0 до 50 % НКПР

±5 % НКПР

25

Этилмеркаптан (C2H5SH)

от 0 до 1,4 %

(от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

25

Стирол (C8H8)

от 0 до 0,55 % (от 0 до 50 %

НКПР)

± 0,055 % (±5 % НКПР)

25

Фенол (C6H6O)

от 0 до 0,65 % (от 0 до 50 %

НКПР)

± 0,065 % (±5 % НКПР)

25

Примечания:

¹⁾ Диапазон показаний от 0 до 100  %

НКПР. Значения НКПР согласно

ГОСТ 31610.20-1-2020.

²⁾ Основная погрешность нормирована при условиях:

- температура окружающей среды: (20 ± 5) °С;

- атмосферное давление: (101,3 ± 4) кПа;

- относительная влажность окружающей среды: от 30 % до 80 %.

³⁾ Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002.

⁴⁾ Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ Р 52368-2005.

• ⁵⁾ Бензин авиационный по ГОСТ 1012-2013.

• ⁶⁾ Уайт-спирит по ГОСТ Р 52368-2005.

Определяемый компонент

Диапазон показаний объёмной доли или массовой концентрации определяемого компонента

Диапазон измерений объёмной доли или массовой концентрации определяемого компонента

Пределы допускаемой основной¹⁾ погрешности, %

Предел времени установления показаний, T0,9, с

приведен-_ной²⁾

относительной

Кислород (O₂)

от 0 до 30 %

от 0 до 30 %

±5

_-

20

от 0 до 25 %

от 0 до 25 %

±5

_-

20

Сероводород

(H2S)

от 0 до 100 млн^-1 (от 0 до 142 мг/м³)

от 0 до 10 млн^-1 включ. (от 0 до 14,2 мг/м³ включ.)

±10

-

20

св. 10 до 100 млн^-1

(св. 14,2 до 142 мг/м³)

-

±10

Сероводород

(H2S)

от 0 до 500 млн^-1 (от 0 до 708 мг/м³)

от 0 до 50 млн^-1 включ. (от 0 до 71 мг/м³ включ.)

±10

-

20

св. 50 до 500 млн^-1 (св. 71 до 708 мг/м³)

-

±10

Сероводород

(H2S)

от 0 до 1000 млн^-1 (от 0 до 1420 мг/м³)

от 0 до

100 млн^-1 включ. (от 0 до 142 мг/м³ включ.)

±15

-

20

св. 100 до 1000 _млн^-1

(св. 142 до 1420 мг/м³)

-

±15

Оксид углерода (CO)

от 0 до 500 млн^-1 (от 0 до 582 мг/м³)

от 0 до 15 млн^-1 включ. (от 0 до 18 мг/м³ включ.)

±20

-

20

св. 15 до 500 млн^-1 (св. 18 до 582 мг/м³)

-

±20

Оксид углерода (CO)

от 0 до 1000 млн^-1 (от 0 до 1164 мг/м³)

от 0 до 30 млн^-1 включ. (от 0 до 35 мг/м³ включ.)

±20

-

20

св. 30 до 1000 млн^-1 (св. 35 до 1164 мг/м³)

-

±20

от 0 до 2000 млн^-1 (от 0 до 2329 мг/м³)

от 0 до 50 млн^-1 включ. (от 0 до 58 мг/м³ включ.)

±15

-

20

св. 50 до 1000 млн^-1 включ. (св. 58 до 1164 мг/м³ включ.)

-

±15

св. 1000 до 2000 млн^-1 (св. 1164 до 2329 мг/м³)

-

±20

Определяемый

компонент

Диапазон показаний объёмной доли или массовой концентрации определяемого компонента

Диапазон измерений объёмной доли или массовой концентрации определяемого компонента

Пределы допускаемой основной¹⁾ погрешности, %

Предел времени установления показаний, T0,9, с

приведен-_ной²⁾

относительной

Аммиак (NH3)

от 0 до 100 млн^-1 (от 0 до 71 мг/м³)

от 0 до 10 млн^-1 включ. (от 0 до 7 мг/м³ включ.)

±20

-

60

св. 10 до 100 млн^-1 (св. 7 до 71 мг/м³)

-

±20

от 0 до 1000 млн^-1 (от 0 до 708 мг/м³)

от 0 до 100 млн^-1 включ. (от 0 до 71 мг/м³ включ.)

±20

-

60

св. 100 до 1000 _млн^-1 (св. 71 до 708 мг/м³)

-

±20

Диоксид серы

(SO)

от 0 до 20 млн^-1 (от 0 до 53 мг/м³)

от 0 до 5 млн^-1 включ. (от 0 до 13 мг/м³ включ.)

±20

-

60

св. 5 до 20 млн^-1 (св. 13 до 53 мг/м³)

-

±20

Диоксид серы (SO)

от 0 до 50 млн^-1 (от 0 до 133 мг/м³)

от 0 до 10 млн^-1 включ. (от 0 до 27 мг/м³ включ.)

±20

-

60

св. 10 до 50 млн^-1 (св. 27 до 133 мг/м³)

-

±20

от 0 до 100 млн^-1 (от 0 до 266 мг/м³)

от 0 до 10 млн^-1 включ. (от 0 до 26,6 мг/м³ включ.)

±20

-

60

св. 10 до 100 млн^-1

(св. 26,6 до 266 мг/м³)

-

±20

Водород (Н2)

от 0 до 1000 млн^-1 (от 0 до 84 мг/м³)

от 0 до 100 млн^-1 включ. (от 0 до 8 мг/м³ включ.)

±15

-

60

св. 100 до 1000 _млн^-1

(св. 8 до 84 мг/м³)

-

±15

от 0 до 2000 млн^-1 (от 0 до 168 мг/м³)

от 0 до 200 млн^-1 включ. (от 0 до 16,8 мг/м³ включ.)

±15

-

60

св. 200 до 2000 млн^-1 (св. 16,8 до

168 мг/м³)

-

±15

Определяемый

компонент

Диапазон показаний объёмной доли или массовой концентрации определяемого компонента

Диапазон измерений объёмной доли или массовой концентрации определяемого компонента

Пределы допускаемой основной¹⁾ погрешности, %

Предел времени установления показаний, T0,9, с

приведен-_ной²⁾

относительной

Оксид азота

(NO)

от 0 до 250 млн^-1 (от 0 до 312 мг/м³)

от 0 до 50 млн^-1 включ. (от 0 до 62 мг/м³ включ.)

±20

-

60

св. 50 до 250 млн^-1 (св. 62 до 312 мг/м³)

-

±20

Диоксид азота

(NO2)

от 0 до 20 млн^-1 (от 0 до 38 мг/м³)

от 0 до 5 млн^-1 включ. (от 0 до 9,6 мг/м³ включ.)

±20

-

60

св. 5 до 20 млн^-1 (св. 9,6 до 38 мг/м³)

-

±20

Диоксид азота

(NO2)

от 0 до 150 млн^-1 (от 0 до 287 мг/м³)

от 0 до 20 млн^-1 включ. (от 0 до 38 мг/м³ включ.)

±20

-

60

св. 20 до 150 млн^-1 (св. 38 до 287 мг/м³)

-

±20

Хлористый водород (HCl)

от 0 до 20 млн^-1 (от 0 до 30 мг/м³)

от 0 до 3 млн^-1 включ. (от 0 до 5 мг/м³ включ.)

±20

-

70

св. 3 до 20 млн^-1 (св. 5 до 30 мг/м³)

-

±25

Цианистый

водород

(HCN)

от 0 до 20 млн^-1 (от 0 до 23 мг/м³)

от 0 до 5 млн^-1 включ. (от 0 до 6 мг/м³ включ.)

±20

-

60

св. 5 до 20 млн^-1 (св. 6 до 23 мг/м³)

-

±20

Фтористый водород (HF)

от 0 до 10 млн^-1 (от 0 до 8 мг/м³)

от 0 до 10 млн^-1 (от 0 до 8 мг/м³)

±20

-

90

от 0 до 20 млн^-1 (от 0 до 17 мг/м³)

от 0 до 10 млн^-1 включ. (от 0 до 8 мг/м³ включ.)

±20

-

90

св. 10 до 20 млн^-1 (св. 8 до 17 мг/м³)

-

±20

Метанол

(CH3OH)

от 0 до 100 млн^-1 (от 0 до 133 мг/м³)

от 0 до 20 млн^-1 включ. (от 0 до 27 мг/м³ включ.)

±20

-

120

св. 20 до 100 млн^-1 (св. 27 до 133 мг/м³)

-

±20

Фосфин (РНз)

от 0 до 10 млн^-1 (от 0 до 14 мг/м³)

от 0 до 5 млн^-1 включ. (от 0 до 7 мг/м³ включ.)

±25

-

120

св. 5 до 10 млн^-1 (св. 7 до 14 мг/м³)

-

±25

Определяемый компонент

Диапазон показаний объёмной доли или массовой концентрации определяемого компонента

Диапазон измерений объёмной доли или массовой концентрации определяемого компонента

Пределы допускаемой основной¹ погрешности, %

Предел времени установления показаний, T0,9, с

приведен-_ной²

относительной

Фосфин (PH3)

от 0 до 20 млн^-1 (от 0 до 28 мг/м³)

от 0 до 4 млн^-1 включ.

(от 0 до 5,6 мг/м³ включ.)

±25

-

120

св. 4 до 20 млн^-1 (св. 5,6 до 28 мг/м³)

-

±25

Фосген (COCl2)

от 0 до 20 млн^-1 (от 0 до 82 мг/м³)

от 0 до 2 млн^-1 включ. (от 0 до 8,2 мг/м³ включ.)

±30

-

120

св. 2 до 20 млн^-1 (св. 8,2 до 82 мг/м³)

-

±30

Хлор (Ch)

от 0 до 20 млн^-1 (от 0 до 60 мг/м³)

от 0 до 2 млн^-1 включ. (от 0 до 6 мг/м³ включ.)

±20

-

120

св. 2 до 20 млн^-1 (св. 6 до 60 мг/м³)

-

±20

от 0 до 100 млн^-1 (от 0 до 298 мг/м³)

от 0 до 10 млн^-1 включ. (от 0 до 30 мг/м³ включ.)

±20

-

120

св. 10 до 100 млн^-1 (св. 30 до 298 мг/м³)

-

±20

Винилхлорид (C2H3Cl)

от 0 до 30 млн^-1 (от 0 до 78 мг/м³)

от 0 до 10 млн^-1 включ. (от 0 до 26 мг/м³ включ.)

±30

-

120

св. 10 до 30 млн^-1 (св. 26 до 78 мг/м³)

-

±30

Формальдегид (CH2O)

от 0 до 10 млн^-1 (от 0 до 13 мг/м³)

от 0 до 2 млн^-1 включ. (от 0 до 3 мг/м³ включ.)

±30

-

120

св. 2 до 10 млн^-1 (св. 3 до 13 мг/м³)

-

±30

Определяемый компонент

Диапазон измерений довзрывоопас-ной концентрации определяемого компонента, % нкпр¹)

Диапазон измерений объемной доли определяемого компонента,

%

Пределы допускаемой ос-новной¹⁾ погрешности

Предел времени установления показаний, T0,9, с

абсолютной,

% НКПР²⁾, объемная доля, %

относительной, %

Сумма углеводородов

Сх-Сю

(по метану)

от 0 до 50 включ.

_-

±5 % НКПР

_-

25

св. 50 до 100

_-

_-

±10 %

_-

от 0 до 2,2 включ.

±0,22 %

_-

25

_-

св. 2,2 до 4,4

_-

±10 %

Метан (CH4)

_-

от 0 до 100

±5 %

_-

25

Метан (CH4)

от 0 до 50 включ.

_-

±3 % НКПР

_-

25

св. 50 до 100

_-

_-

±5 %

_-

от 0 до 2,2 включ.

±0,22 %

_-

_-

св. 2,2 до 4,4

_-

±5 %

Этан (C2H6)

от 0 до 50 включ.

_-

±5 % НКПР

_-

25

св. 50 до 100

_-

_-

±5 %

Этан (C2H6)

_-

от 0 до 1,2 включ.

±0,12 %

_-

_-

св. 1,2 до 2,4

_-

±5 %

Пропан (С3Н8)

от 0 до 50 включ.

-

±3 % НКПР

-

25

св. 50 до 100

-

-

±5 %

-

от 0 до 0,85 включ.

±0,085 %

-

_-

св. 0,85 до 1,7

_-

±5 %

н-Бутан

(С4Н10)

от 0 до 50 включ.

_-

±3 % НКПР

_-

25

св. 50 до 100

_-

_-

±5 %

-

от 0 до 0,70 включ.

±0,04 %

-

_-

св. 0,70 до 1,4

_-

±5 %

Изобутан (i-C4Hio)

от 0 до 100

_-

±5 % НКПР

_-

25

_-

от 0 до 1,3

±0,13 %

_-

н-Пентан

(С5Н12)

от 0 до 50 включ.

_-

±3 % НКПР

_-

25

св. 50 до 100

_-

_-

±5 %

_-

от 0 до 0,7 включ.

±0,04 %

_-

_-

св. 0,7 до 1,4

_-

±5 %

н-Г ексан

(СбН14)

от 0 до 100

_-

±5 % НКПР

25

_-

от 0 до 1,0

±0,05 %

н-Г ептан (С7Н16)

от 0 до 100

_-

±5 % НКПР

25

_-

от 0 до 1,1

±0,05 %

н-Октан

(С8Н18)

от 0 до 50

_-

±5 % НКПР

25

_-

от 0 до 0,8

±0,04 %

Этилен (С2Н4)

от 0 до 100

-

±5 % НКПР

25

-

от 0 до 2,3

±0,12 %

Определяемый компонент

Диапазон измерений довзрывоопас-ной концентрации определяемого компонента, % нкпр¹)

Диапазон измерений объемной доли определяемого компонента,

%

Пределы допускаемой ос-новной¹⁾ погрешности

Предел времени установления показаний, T0,9, с

абсолютной,

% НКПР²⁾, объемная доля, %

относительной, %

Метанол

(СН3ОН)

от 0 до 50

_-

±5 % НКПР

_-

25

-

от 0 до 2,75

±0,28 %

-

Ацетон (СНзСОСНз)

от 0 до 50

-

±5 % НКПР

-

25

-

от 0 до 1,25

±0,125 %

-

Пропилен (С3Н6)

от 0 до 50 включ.

_-

±5 % НКПР

_-

25

св. 50 до 100

_-

_-

±10 %

_-

от 0 до 1,0 включ.

±0,1 %

_-

_-

св. 1,0 до 2,0

_-

±10 %

Сумма углеводородов С1-С10 (по пропану)

от 0 до 50 включ.

_-

±5 % НКПР

_-

20

св. 50 до 100

_-

_-

±5 %

-

от 0 до 0,85 включ.

±0,085 %

-

20

_-

св. 0,85 до 1,7

_-

±5 %

Диоксид углерода (СО2)

-

от 0 до 0,5 включ.

±0,125 %

_-

60

св. 0,5 до 5,0

_-

±20 %

60

-

от 0 до 0,5 включ.

±0,125 %

_-

60

св. 0,5 до 10

_-

±20 %

60

Примечания:

• ¹⁾ Основная погрешность нормирована при условиях:

• - температура окружающей среды: (20 ± 5) °С;

• - атмосферное давление: (101,3 ± 4) кПа;

• - относительная влажность окружающей среды: от 30 до 80 %.

• ²⁾ Значения НКПР согласно ГОСТ 31610.20-1-2020.

Определяемый компонент

Диапазон показаний массовой концентрации определяемого компонента, мг/м³

Диапазон измерений массовой концентрации определяемого компонента, мг/м³

Пределы допускаемой основ-ной¹⁾ погрешности, %

Предел времени установления показаний, T0,9, с

приведенной²⁾

относительной

Сумма углеводородов

С3-С10

(по изобутиле^ну⁾

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Определяемый компонент

Диапазон показаний массовой концентрации определяемого компонента, мг/м³

Диапазон измерений массовой концентрации определяемого компонента, мг/м³

Пределы допускаемой основ-ной¹⁾ погрешности, %

Предел времени установления показаний,

T0,9, с

приведенной²⁾

относительной

Сумма углево

дородов

С3-С10

(по гексану)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Изобутилен

(i-C4Hs)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

_-

±15

Гексан (СбНм)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

_-

±15

Углеводороды нефти (CxHy) (по изобутиле^нУ⁾

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Пары бензина³⁾

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

_-

±15

Пары кероси-на⁴⁾

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

_-

±15

Пары дизельного топлива⁵⁾

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

_-

±15

Метанол

(CH3OH)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

_-

±15

Ацетон (C3H6O)

от 0 до 1500

от 0 до 375 включ.

±20

-

25

св. 375 до 1500

_-

±20

Бензол (C6H6)

от 0 до 650

от 0 до 165 включ.

±20

-

25

св. 165 до 650

_-

±20

от 0 до 100

от 0 до 25 включ.

±20

_-

25

св. 25 до 100

-

±20

Бутан (C4H10)

от 0 до 1800

от 0 до 450 включ.

±20

-

25

св. 450 до 1800

_-

±20

Гептан (C7H16)

от 0 до 900

от 0 до 225 включ.

±20

-

25

св. 225 до 900

-

±20

Определяемый компонент

Диапазон показаний массовой концентрации определяемого компонента, мг/м³

Диапазон измерений массовой концентрации определяемого компонента, мг/м³

Пределы допускаемой основ-ной¹⁾ погрешности, %

Предел времени установления показаний,

T0,9, с

приведенной²⁾

относительной

Изобутан (1-C4H10)

от 0 до 900

от 0 до 225 включ.

±20

-

25

св. 225 до 900

_-

±20

Ксилол

(СбН4(СНз)2)

от 0 до 880

от 0 до 220 включ.

±20

-

25

св. 220 до 880

_-

±20

Метилмеркап-

тан (CH3SH)

от 0 до 400

от 0 до 100 включ.

±20

-

25

св. 100 до 400

_-

±20

Пентан (C5H12)

от 0 до 1000

от 0 до 250 включ.

±20

-

25

св. 250 до 1000

_-

±20

Пропилен

(СзНб)

от 0 до 900

от 0 до 225 включ.

±20

-

25

св. 225 до 900

_-

±20

Стирол (C8H8)

от 0 до 200

от 0 до 50 включ.

±20

-

25

св. 50 до 200

_-

±20

Толуол (C6H5CH3)

от 0 до 380

от 0 до 95 включ.

±20

-

25

св. 95 до 380

_-

±20

Фенол (СбНбО)

от 0 до 580

от 0 до 145 включ.

±20

-

25

св. 145 до 580

_-

±20

от 0 до 20

от 0 до 5 включ.

±20

_-

25

св. 5 до 20

_-

±20

Циклогексан

(C6H12)

от 0 до 680

от 0 до 170 включ.

±20

-

25

св. 170 до 680

_-

±20

Этанол (C2H5OH)

от 0 до 2000

от 0 до 500 включ.

±20

-

25

св. 500 до 2000

_-

±20

Этилен (C2H4)

от 0 до 230

от 0 до 58 включ.

±20

_-

25

св. 58 до 230

_-

±20

Этиленоксид (C2H4O)

от 0 до 50

от 0 до 13 включ.

±20

_-

25

св. 13 до 50

_-

±20

У ксусная кислота (C2H4O2)

от 0 до 500

от 0 до 125 включ.

±20

-

25

св. 125 до 500

_-

±20

от 0 до 50

от 0 до 12 включ.

±20

_-

25

св. 12 до 50

-

±20

Определяемый компонент

Диапазон показаний массовой концентрации определяемого компонента, мг/м³

Диапазон измерений массовой концентрации определяемого компонента, мг/м³

Пределы допускаемой основ-ной¹⁾ погрешности, %

Предел времени установления показаний,

T0,9, с

приведенной²⁾

относительной

Нафталин (C10H8)

от 0 до 40

от 0 до 10 включ.

±20

_-

25

св. 10 до 40

_-

±20

Трихлорэтилен (C2HCI3)

от 0 до 60

от 0 до 15 включ.

±20

_-

25

св. 15 до 60

_-

±20

Октан (C8H18)

от 0 до 1900

от 0 до 475 включ.

±20

-

25

св. 475 до 1900

_-

±20

Этилацетат (C4H8O2)

от 0 до 800

от 0 до 200 включ.

±20

-

25

св. 200 до 800

_-

±20

Бутанол (C4H10OH)

от 0 до 60

от 0 до 20 включ.

±20

_-

25

св. 20 до 60

_-

±20

Этилбензол (C8H10)

от 0 до 500

от 0 до 125 включ.

±20

-

25

св. 125 до 500

_-

±20

от 0 до 4400

от 0 до 1100 включ.

±20

-

25

св. 1100 до 4400

_-

±20

Винилхлорид (C2H3Cl)

от 0 до 80

от 0 до 20 включ.

±20

_-

25

св. 20 до 80

_-

±20

от 0 до 800

от 0 до 200 включ.

±20

-

25

св. 200 до 800

_-

±20

Пропилацетат (C5H10O2)

от 0 до 200

от 0 до 50 включ.

±20

_-

25

св. 50 до 200

_-

±20

от 0 до 2000

от 0 до 500 включ.

±20

-

25

св. 500 до 2000

_-

±20

Эпихлоргидрин (C3H5ClO)

от 0 до 20

от 0 до 5 включ.

±20

_-

25

св. 5 до 20

-

±20

Хлористый бензил (бен-зилхлорид) (C7H7Cl)

от 0 до 20

от 0 до 5 включ.

±20

_-

25

св. 5 до 20

-

±20

Фурфуриловый спирт (C5H6O2)

от 0 до 200

от 0 до 50 включ.

±20

_-

25

св. 50 до 200

_-

±20

Этилмеркаптан

(C2H6S)

от 0 до 50

от 0 до 12 включ.

±20

_-

25

св. 12 до 50

_-

±20

2-аминэтанол

(C2H7NO)

от 0 до 20

от 0 до 5 включ

±20

_-

25

св. 5 до 20

-

±20

Определяемый компонент

Диапазон показаний массовой концентрации определяемого компонента, мг/м³

Диапазон измерений массовой концентрации определяемого компонента, мг/м³

Пределы допускаемой основ-ной¹⁾ погрешности, %

Предел времени установления показаний,

T0,9, с

приведенной²⁾

относительной

Моноэтанолам ин (C2H7NO)

от 0 до 20

от 0 до 5 включ

±20

_-

25

св. 5 до 20

_-

±20

Примечания:

• ¹⁾ Основная погрешность нормирована при условиях:

• - температура окружающей среды: (20 ± 5) °С;

• - атмосферное давление: (101,3 ± 4) кПа;

• - относительная влажность окружающей среды: от 30 % до 80 %.

• ²⁾ Приведенная погрешность нормирована к верхнему пределу диапазона измерений.

• ³⁾ Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002.

• ⁴⁾ Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86.

• ⁵⁾ Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ Р 52368-2005.

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -60 °С до +15 °С включ. и св. +25 °С до +70 °С на каждые 10 °С, в долях от пределов допускаемой основной погрешности

±1,0

Наименование характеристики

Значение

Степень защиты корпуса газоанализатора по ГОСТ 14254-2015

IP68

Напряжение питания, В

от 18 до 30

Условия эксплуатации:

- температура окружающей среды, ^оС

от -60 до + 70

- относительная влажность (без конденсации), %

(для газоанализаторов с термокаталитическим и оптическим инфракрасным сенсором) от -60 до + 55

(для газоанализаторов с электрохимическим и фотоионизационным сенсором) от 5 до 95

- атмосферное давление, кПа

от 70 до 130

Габаритные размеры (Д*Ш*Г), мм, не более:

- HardGas FX-01

154x130x95

- HardGas FX-02

154x130x95

- HardGas FX-03

154x130x95

Масса, кг, не более:

- HardGas FX-01

1,2

- HardGas FX-02

1,2

- HardGas FX-03

3,5

Маркировка взрывозащиты

1 Ex db IIC T6 Gb X

Наименование характеристики

Значение

Средняя наработка до отказа, ч

40000

Средний срок службы ¹⁾, лет, не менее

15

¹⁾ - Без учета срока службы чувствительного элемента (сенсора).
