Номер по Госреестру СИ: 91461-24
91461-24 Твердомеры
(SUBRAMAX ТБ)
Назначение средства измерений:
Твердомеры SUBRAMAX ТБ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля согласно ГОСТ 9012-59.
Внешний вид.
Твердомеры
Рисунок № 1
Внешний вид.
Твердомеры
Рисунок № 2
Внешний вид.
Твердомеры
Рисунок № 3
Внешний вид.
Твердомеры
Рисунок № 4
Внешний вид.
Твердомеры
Рисунок № 5
Внешний вид.
Твердомеры
Рисунок № 6
Внешний вид.
Твердомеры
Рисунок № 7
Внешний вид.
Твердомеры
Рисунок № 8
Внешний вид.
Твердомеры
Рисунок № 9
Внешний вид.
Твердомеры
Рисунок № 10
Общие сведения
Дата публикации - 04.03.2024
Срок свидетельства - 28.02.2029
Номер записи - 193331
ID в реестре СИ - 1414873
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, SUBRAMAX ТБ,
Производитель
Изготовитель - Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА")
Страна - РОССИЯ
Населенный пункт - Республика Башкортостан, г. Нефтекамск
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№560 от 2024.02.29 ПРИКАЗ_Об утверждении типов средств измерений (13)
№2856 от 2024.12.05 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 29 февраля 2024 г. № 560 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Твердомеры (SUBRAMAX ТБ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85450-22 04.05.2027 |
Копры маятниковые, SUBRAMAX МК Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
ОТ МП |
1 год |
|
87332-22 14.11.2027 |
Машины испытательные универсальные, SUBRAMAX РМ Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
ОТ МП |
1 год |
|
87392-22 22.11.2027 |
Машины испытательные гидравлические, SUBRAMAX ГИМ Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
ОТ МП |
1 год |
|
91461-24 28.02.2029 |
Твердомеры, SUBRAMAX ТБ Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
ОТ МП |
1 год |
|
92983-24 23.08.2029 |
Твердомеры, SUBRAMAX ТВ Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
ОТ МП |
1 год |
|
92983-24 23.08.2029 |
Твердомеры, SUBRAMAX ТВ Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
ОТ МП |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Твердомеры (SUBRAMAX ТБ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 6 | 0 | 0 | 6 | 6 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Твердомеры (SUBRAMAX ТБ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Твердомеры SUBRAMAX ТБ оснащенные ЖК - дисплеем имеют в своем составе встроенное программное обеспечение «Max-Test» (далее-ПО). Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
«Max-Test» |
|
Номер версии (идентификационный номер ПО) |
1.Х* |
|
Цифровой идентификатор ПО |
- |
где Х может принимать значение от 1 до 9.
Твердомеры SUBRAMAX ТБ имеющие возможность вывода результатов измерений на ПК имеют в своем составе внешнее ПО «Мах-Test». ПО предназначено для управления процессом испытаний, а также для обработки, хранения и вывода результатов измерений. Программное обеспечение защищено от несанкционированного доступа паролем. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
«Max-Test» |
|
Номер версии (идентификационный номер ПО) |
2.Х* |
|
Цифровой идентификатор ПО |
- |
*где Х может принимать значение от 1 до 9.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на маркировочную табличку любым удобных технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 9 «Выполнение измерений» документа «SUBRAMAX ТБ -РЭ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений.Государственная поверочная схема для средств измерений твердости по шкалам Бринелля, утвержденная приказом Росстандарта от 2 августа 2022 г. № 1895;
ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю»;
ТУ 26.51.62-010-34044552-2022 «Технические условия. Твердомеры SUBRAMAX ТБ».
Правообладатель
Общество с ограниченной ответственностью Научно-производственный центр
«СУБРА» (ООО НПЦ «СУБРА»)
ИНН: 0264076411
Юридический адрес: 452680, Республика Башкортостан, г. Нефтекамск,
ул. Янаульская, д. 20
Телефон: +7 (34783) 3-65-48
E-Mail: info@subramax.ru
Изготовитель
Общество с ограниченной ответственностью Научно-производственный центр
«СУБРА» (ООО НПЦ «СУБРА»)
ИНН: 0264076411
Адрес: 452680, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20
Телефон: +7 (34783) 3-65-48
E-Mail: info@subramax.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).Место нахождения и адрес юридического лица: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: 8 800 200 22 14
Факс: (831) 428- 57-48
E-mail: mail@nncsm.ru
Правообладатель
Общество с ограниченной ответственностью Научно-производственный центр
«СУБРА» (ООО НПЦ «СУБРА»)
ИНН: 0264076411
Юридический адрес: 452680, Республика Башкортостан, г. Нефтекамск,
ул. Янаульская, д. 20
Телефон: +7 (34783) 3-65-48
E-Mail: info@subramax.ru
Принцип действия твердомеров основан на статическом вдавливании шарикового индентора с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарное средство измерений, состоящее из механизма приложения нагрузки (ручного или автоматического), блока управления процессом испытаний (ЖК дисплей с набором функциональных клавиш, сенсорный экран или рычажная система) и вывода результата измерений (встроенная оптическая система, аналоговое индикаторное устройство, микроскоп или персональный компьютер (далее ПК) с программным обеспечением).
Твердомеры выпускаются различных модификаций, в зависимости от пожеланий (задач) потребителя изготавливаются по модульному принципу и отличаются: степенью автоматизации, способом вывода результатов измерений, местом расположения органов управления процессом испытаний, габаритными размерами и массой. Количество модификаций - 17.
Структура условного обозначения твердомеров SUBRAMAX Tb-XXXX-Y''Z(L)-W. где
SUBRAMAX ТБ - твердомер Бринелля
XXXX - максимальная испытательная нагрузка: (62,5; 3000) кгс.
Y - метод нагружения:
А - автоматический;
М - электромеханический;
Без обозначения - базовое исполнение.
Z - вид отсчетного устройства
C - сенсорный экран;
Д - ЖК дисплей;
В - аналоговое индикаторное устройство;
Без обозначения - базовое исполнение.
L - исполнение рабочей зоны:
У - увеличенное рабочее пространство;
И - изогнутый стол;
П - подвижный стол;
Без обозначения - базовое исполнение.
W - вывод (получение) результатов измерений:
-
I - встроенная оптическая система измерения отпечатков, возможность вывода результатов на ПК;
-
II - измерение отпечатка при помощи микроскопа;
-
III - встроенная система автоматического измерения отпечатков, возможность вывода результатов измерений на ПК.
На силовой раме твердомера с лицевой стороны при помощи клеящего состава устанавливается маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомера не предусмотрено.
Общий вид твердомеров представлен на Рисунках
1-17, образец маркировочной
таблички представлен на рисунке 18.

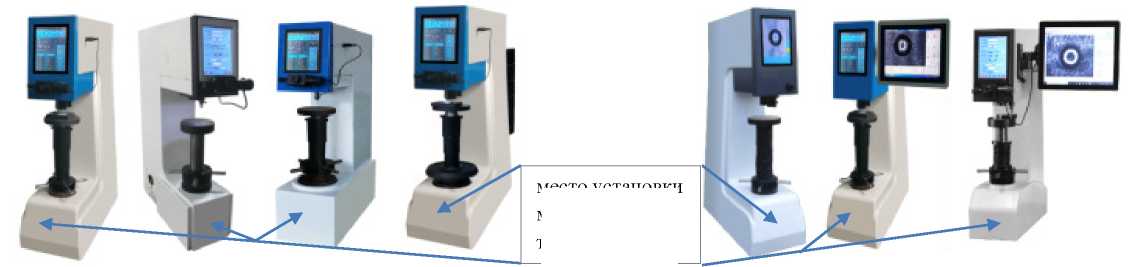

V
$
место установки маркировочной таблички
Рисунок 1 - Твердомеры
SUBRAMAX ТБ-62,5-АС-1
Рисунок 3 - Твердомеры SUBRAMAX ТБ- 3000-А^У^П

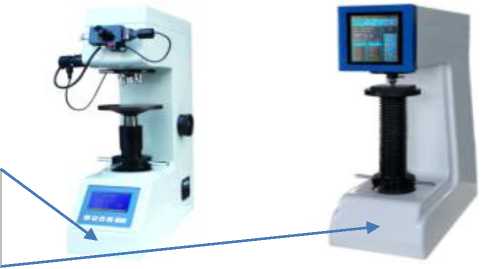

Рисунок 2 - Твердомеры
SUBRAMAX ТБ-62,5-АД-1
место установки маркировочной таблички
Рисунок 6 - Твердомеры
SUBRAMAX ТБ 3000^-111
Рисунок 4 - Твердомеры
SUBRAMAX ТБ-3000-АС-1
Рисунок 5 - Твердомеры
SUBRAMAX ТБ-3000-МС-1

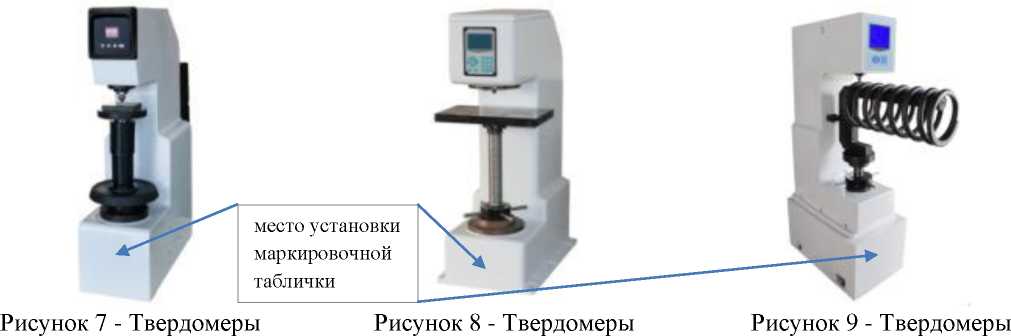

SUBRAMAX ТБ-3000-МД-11 SUBRAMAX ТБ-3000-АД (У)-11 SUBRAMAX ТБ-3000-АД(И)-11
место установки маркировочной таблички

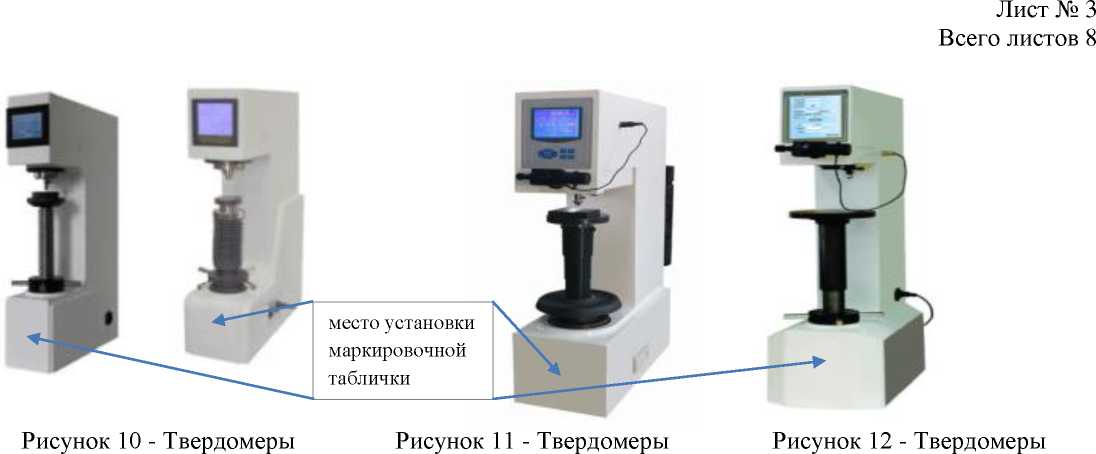

Рисунок 10 - Твердомеры
subramax Тб-3000-ас-ii

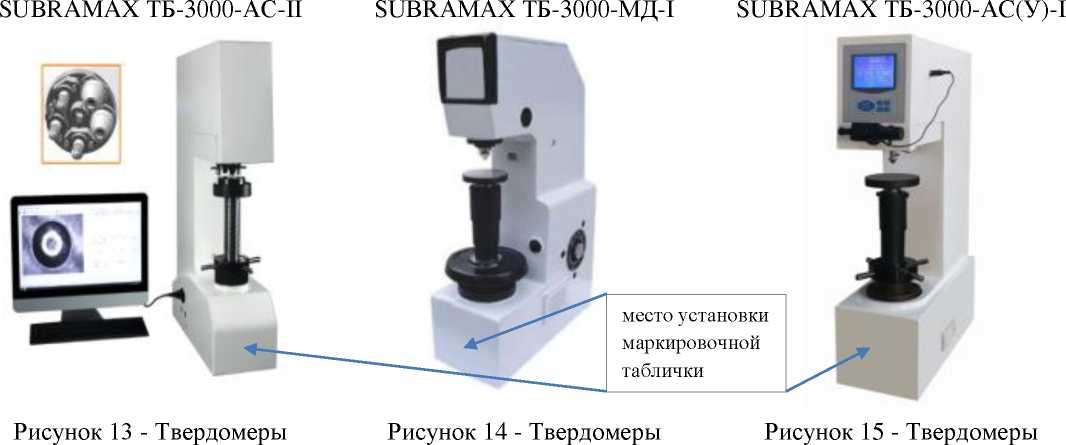

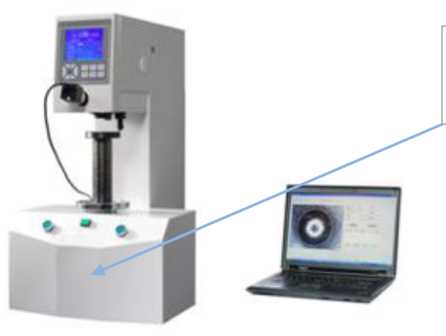

Рисунок 13 - Твердомеры
subramax Тб-3000-а-iii

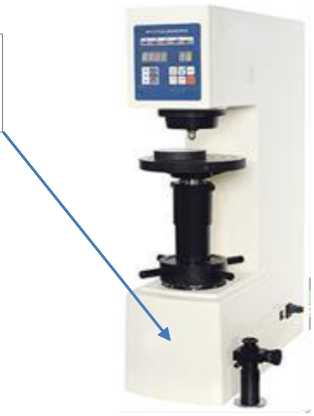

Рисунок 11 - Твердомеры
SUBRAMAX ТБ-3000-МД-1
место установки маркировочной таблички
Рисунок 12 - Твердомеры
SUBRAMAX ТБ-3000-АС(У)-1
Рисунок 14 - Твердомеры
SUBRAMAX ТБ-3000-МД-11
Рисунок 15 - Твердомеры
SUBRAMAX ТБ-3000-АД-1
Рисунок 16 - Твердомеры
SUBRAMAX ТБ-3000-АД-111
место установки маркировочной таблички
Рисунок 17 - Твердомеры
SUBRAMAX ТБ-3000-АД-11
НАУЧНО-ПРОИЗВОДСТВЕННЫЙ ЦЕНТР
Т вердомер SUBRAMAX ТБ —
ТУ 26.51.62-010-34044552-2022
ВЫПУСК
месяц 20
ООО НПЦ «СУБРА» РОССИЯ г. Нефтекамск +7 (34783) 3-65-48
8 800 550 88 46 (беспл.) www.subramax.ru info@subrarTiax.ru

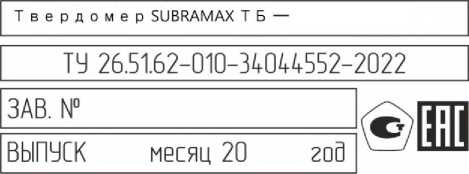

Рисунок 18 - Образец маркировочной таблички
Таблица 6 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
SUBRAMAX ТБ-XXXX-YZcL)- W |
1 шт. |
|
Индентор 0 1,0 мм |
стальной/твердосплавный* |
1 шт.* |
|
Индентор 0 2,5 мм |
стальной/твердосплавный* |
1 шт.* |
|
Индентор 0 5,0 мм |
стальной/твердосплавный* |
1 шт.* |
|
Индентор 0 10,0 мм |
стальной/твердосплавный* |
1 шт.* |
|
Меры твердости* |
- |
1 компл. |
|
Микроскоп** | ||
|
ПК с ПО** |
- |
1 шт. |
|
Руководство по эксплуатации |
SUBRAMAX ТБ -РЭ |
1 экз. |
|
Паспорт |
SUBRAMAX ТБ -ПС |
1 экз. |
|
*по согласованию с заказчиком; **по согласованию с заказчиком, в зависимости от модификации твердомера | ||
твердомеров представлены в таблицах 3-5.
Таблица 3 - Метрологические характеристики твердомеров
|
Шкала твердости Бринелля |
К= P/D2 |
Диапазон измерений чисел твердости, HB(W) | ||||||||||
|
св. 8 до 16 включ. |
св.16 до 32 включ. |
св. 32 до 50 включ. |
св. 50 до 75 включ. |
св. 75 до 100 включ. |
св. 100 до 125 включ. |
св. 125 до 250 включ. |
св. 250 до 350 включ. |
св. 350 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | ||
|
Пределы допускаемой абсолютной погрешности твердомера (размах), HB(W) | ||||||||||||
|
НВ(\¥) 1/1 |
1 |
2,8 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
НВ(\¥) 5/25 |
2,8 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- | |
|
НВ(\¥) 1/2,5 |
2,5 |
2,8 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
НВ(\¥) 2,5/15,62,5 |
2,8 |
2,8 |
2,8 |
- |
- |
- |
- |
- |
- |
- |
- | |
|
НВ(\¥) 5/62,5 |
2,8 |
2,8 |
2,8 |
- |
- |
- |
- |
- |
- |
- |
- | |
|
НВ(\¥) 10/250 |
2,8 |
2,8 |
2,8 |
- |
- |
- |
- |
- |
- |
- |
- | |
|
НВ(\¥) 1/5 |
- |
2,8 |
2,8 |
4,2 |
7 |
- |
- |
- |
- |
- |
- | |
|
НВ(\¥) 2,5/31,25 |
5 |
- |
2,8 |
2,8 |
4,2 |
7 |
- |
- |
- |
- |
- |
- |
|
НВ(\¥) 5/125 |
- |
2,8 |
2,8 |
4,2 |
7 |
- |
- |
- |
- |
- |
- | |
|
НВ(\¥) 10/500 |
- |
2,8 |
2,8 |
4,2 |
7 |
- |
- |
- |
- |
- |
- | |
|
НВ(\¥) 1/10 |
- |
- |
2,8 |
4,2 |
7 |
7 |
10,5 |
- |
- |
- |
- | |
|
НВ(\¥) 2,5/62,5 |
10 |
- |
- |
2,8 |
4,2 |
7 |
7 |
10,5 |
- |
- |
- |
- |
|
НВ(\¥) 5/250 |
- |
- |
2,8 |
4,2 |
7 |
7 |
10,5 |
- |
- |
- |
- | |
|
НВ(\¥) 10/1000 |
- |
- |
2,8 |
4,2 |
7 |
7 |
10,5 |
- |
- |
- |
- | |
|
НВ(\¥) 10/1500 |
15 |
- |
- |
- |
4,2 |
7 |
7 |
10,5 |
14,7 |
- |
- |
- |
|
НВ(\¥) 1/30 |
- |
- |
- |
- |
- |
7 |
10,5 |
14,7 |
18,9 |
23,1 |
27,3 | |
|
НВ(\¥) 2,5/187,5 |
30 |
- |
- |
- |
- |
- |
7 |
10,5 |
14,7 |
18,9 |
23,1 |
27,3 |
|
НВ(\¥) 5/750 |
- |
- |
- |
- |
- |
7 |
10,5 |
14,7 |
18,9 |
23,1 |
27,3 | |
|
НВ(\¥) 10/3000 |
- |
- |
- |
- |
- |
7 |
10,5 |
14,7 |
18,9 |
23,1 |
27,3 | |
Таблица 4 - Технические характеристики твердомеров
|
Наименование характеристики |
Значение | |
|
Значения испытательных нагрузок, Н (кгс)* |
Обозначение шкалы твердости Бринелля |
Испытательная нагрузка F, H |
|
НВ (HBW) 10/3000 |
29420 | |
|
НВ (HBW) 10/1500 |
14710 | |
|
НВ (HBW) 10/1000 |
9807 | |
|
НВ (HBW) 10/500 |
4903 | |
|
НВ (HBW) 10/250 |
2452 | |
|
HB (HBW) 10/100 |
980,7 | |
|
НВ (HBW) 5/750 |
7355 | |
|
НВ (HBW) 5/250 |
2452 | |
|
НВ (HBW) 5/125 |
1226 | |
|
НВ (HBW) 5/62,5 |
612,9 | |
|
НВ (HBW) 5/25 |
245,2 | |
|
НВ (HBW) 2,5/187,5 |
1839 | |
|
НВ (HBW) 2,5/62,5 |
612,9 | |
|
НВ (HBW) 2,5/31,25 |
306,5 | |
|
НВ (HBW) 2,5/15,625 |
153,2 | |
|
НВ (HBW) 2,5/6,25 |
61,29 | |
|
НВ (HBW) 1/30 |
294,2 | |
|
НВ (HBW) 1/10 |
98,07 | |
|
НВ (HBW) 1/5 |
49,03 | |
|
НВ (HBW) 1/2,5 |
24,52 | |
|
НВ (HBW) 1/1 |
9,807 | |
|
Диапазон времени выдержки испытательной нагрузки, с |
от 0 до 180 | |
|
Диапазон определения размеров отпечатков, мм |
от 0 до 6 | |
|
Габаритные размеры твердомера:
|
2000 1500 2000 | |
|
Параметры электрического питания от сети переменного тока, В |
220 ±22 | |
|
Масса твердомера, мм, не более |
240 | |
*- в зависимости от модификации твердомера, приведены в паспорте.
Таблица 5 - Общие технические характеристики твердомеров
|
Наименование параметра |
Значение параметра |
|
Нормальные условия эксплуатации:
|
от +18 до +28 до 80 от 84 до 106,7 |
|
Условия эксплуатации:
|
от +10 до +35 до 85 от 84 до 106,7 |
