Номер по Госреестру СИ: 87332-22
87332-22 Машины испытательные универсальные
(SUBRAMAX РМ)
Назначение средства измерений:
Машины испытательные универсальные SUBRAMAX РМ (далее - машины) предназначены для измерений силы и перемещения подвижной траверсы при испытаниях образцов материалов на растяжение, сжатие, изгиб, срез, разрыв, отрыв, сдвиг и разрыв шва в пределах своих технических и метрологических характеристик.

Внешний вид.
Машины испытательные универсальные
Рисунок № 1

Внешний вид.
Машины испытательные универсальные
Рисунок № 2

Внешний вид.
Машины испытательные универсальные
Рисунок № 3

Внешний вид.
Машины испытательные универсальные
Рисунок № 4

Внешний вид.
Машины испытательные универсальные
Рисунок № 5

Внешний вид.
Машины испытательные универсальные
Рисунок № 6

Внешний вид.
Машины испытательные универсальные
Рисунок № 7

Внешний вид.
Машины испытательные универсальные
Рисунок № 8
Программное обеспечение
Программное обеспечение «Max-Test» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
«Max-Test» |
Номер версии (идентификационный номер ПО), не ниже |
1.8 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и краской на идентификационную табличку.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 «Порядок проведения испытаний» руководств по эксплуатации SUBRAMAX РМ.000.001 РЭ и SUBRAMAX РМ.000.002 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
ТУ 28.99.39-005-34044552-2020 Машины испытательные универсальные SUBRAMAX РМ. Технические условия.
ПравообладательОбщество с ограниченной ответственностью Научно-производственный центр «СУБРА» (ООО НПЦ «СУБРА»)
ИНН 0264076411
Адрес: 452695, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20
Тел.: +7 (34783) 3-65-48
E-mail: info@subramax.ru
Web-сайт: www.subramax.ru
Лист № 11 Всего листов 11
Изготовитель
Общество с ограниченной ответственностью Научно-производственный центр «СУБРА» (ООО НПЦ «СУБРА»)
ИНН 0264076411
Адрес: 452695, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20
Тел.: +7 (34783) 3-65-48
E-mail: info@subramax.ru
Web-сайт: www.subramax.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)ИНН 5029124262 Адрес: 119415, г. Москва, проспект Вернадского, д. 41, стр. 1, эт. 4, пом. I, ком. 28 Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью Научно-производственный центр «СУБРА» (ООО НПЦ «СУБРА»)ИНН 0264076411
Адрес: 452695, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20
Тел.: +7 (34783) 3-65-48
E-mail: info@subramax.ru
Web-сайт: www.subramax.ru
Лист № 11 Всего листов 11
Принцип действия машин основан на преобразовании электрической энергии приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным датчиком силы в электрический сигнал, изменяющийся пропорционально нагрузке.
Конструктивно машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами для крепления испытываемого образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, системы измерения и управления.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие.
Диапазон перемещения подвижной траверсы зависит от высоты рамы и испытательных приспособлений. Перемещение подвижной траверсы измеряется датчиком перемещения - инкрементальным энкодером. Значения силы и перемещения отображаются на дисплее персонального компьютера или пульте оператора.
Система измерения и управления предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.
Машины выпускаются в вертикальном и горизонтальном исполнениях и отличаются между собой внешним видом, значениями диапазонов и погрешностей измерений, а также значениями ряда технических характеристик.
Машины в одноколонном исполнении выпускаются с верхним пределом измерений от 0,1 до 5,0 кН. Машины в двухколонном исполнении выпускаются с верхним пределом измерений от 1 до 1000 кН. Машины в горизонтальном исполнении выпускаются только в двухколонном исполнении.
Для увеличения решаемых функциональных задач возможна установка дополнительного оборудования для испытаний образцов в различных средах и температурных условиях (температурные и климатические камеры, печи).
Лист № 2 Всего листов 11 Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на типовую идентификационную табличку методом ударного клейма или гравировкой. Сама идентификационная табличка располагается на фронтальной стороне машин.
Нанесение знака поверки на корпус машин не предусмотрено.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование корпуса машин посредством нанесения специальной наклейки с логотипом «SUBRAMAX» на стык подвижной траверсы с тензорезисторным датчиком силы и стык боковой панели с нижней плитой.
Общий вид машин с указанием мест пломбировки приведен на рисунках 1 - 6.
Пример пломбирующей наклейки приведен на рисунке 7. Пример типовой идентификационной таблички с местом нанесения заводского номера и знака утверждения типа приведён на рисунке 8.
Обозначение моделей машин в общем виде следующее:
SUBRAMAX РМ G АВ-ХХХ-С-D-E-F,
где SUBRAMAX РМ - общее наименование типа;
G - исполнение (может принимать значение I, II, III или отсутствовать полностью); А - тип исполнения:
а) Г - в горизонтальном исполнении;
б) В - в стандартном (вертикальном) исполнении;
В - вариант исполнения:
а) У - в удлинённом исполнении;
б) С- в стандартном исполнении;
ХХХ - верхний предел измерения силы в кН (если первой цифрой является «0», то это означает, что наибольшая предельная нагрузка менее 1 кН. например, «01» означает, что наибольшая предельная нагрузка равна 0,1 кН);
С - способ обработки данных испытаний и управления машинами при испытаниях:
а) М - управление ручное и обработка данных на ПК;
б) А - автоматическое управление и обработка данных на ПК;
в) Р - ручное управление и обработка данных на пульте оператора.
D - пределы допускаемой относительной погрешности измерений силы:
а) 1 - ±1 %;
б) 05 - ±0,5 %.
E - нижний предел измерений силы, % от верхнего предела измерений:
а) 02 - 0,2 %;
б) 05 - 0,5 %;
в) 1 - 1 %;
г) 2 - 2 %.
д) 4 - 4 %.
F - вариант исполнения машины:
а) I - одноколонное исполнение;
б) II - двухколонное исполнение.

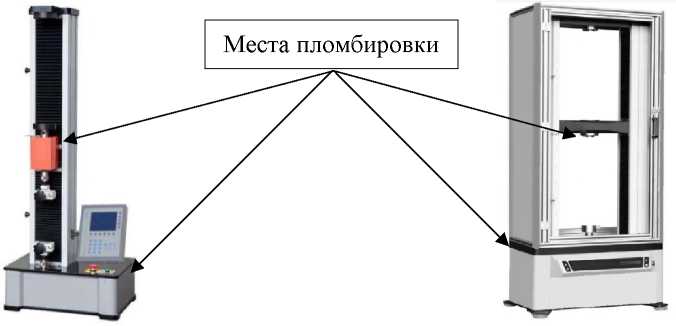

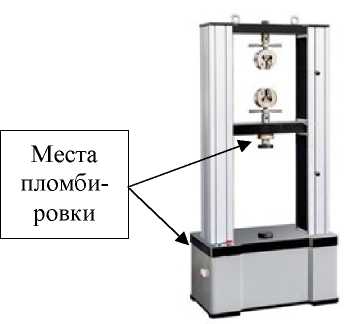

Рисунок 1 - Общий вид машин испытательных Рисунок 2 - Общий вид машин испытатель-
универсальных
SUBRAMAX РМ BC-XXX-D-E-F-I
ных универсальных
SUBRAMAX РМ I BC-XXX-D-E-F-II
с верхним пределом измерений от 0,1 до 5,0 кН с верхним пределом измерений 1 до 600 кН

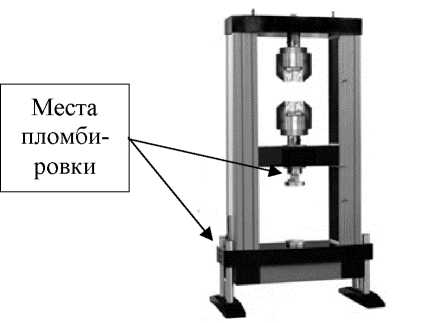

Рисунок 3 - Общий вид машин испытательных универсальных
SUBRAMAX РМ II BC-XXX-D-E-F-II

Рисунок 4 - Общий вид машин испытательных универсальных SUBRAMAX РМ III
BC-XXX-D-E-F-II
с верхним пределом измерений от 100 до 600
с верхним пределом измерений от 100 до
Места пломбировки

кН

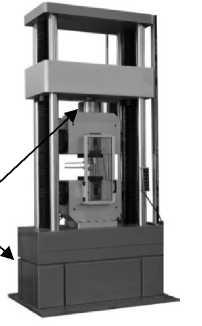

Рисунок 5 - Общий вид машин испытательных универсальных SUBRAMAX РМ BC-XXX-D-E-F-II c верхним пределом измерений 1000 кН
Места пломби
ровки
600 кН

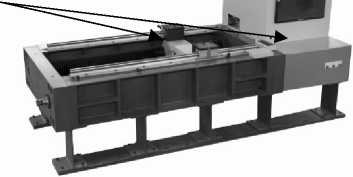

Рисунок 6 - Общий вид машин испытательных универсальных SUBRAMAX РМ ГС-XXX-D-E-F-II с верхним пределом измере-
ний от 0,1 до 1000кН
Место
нанесения
заводского
номера

Рисунок 7 - Пример пломбирующей наклейки

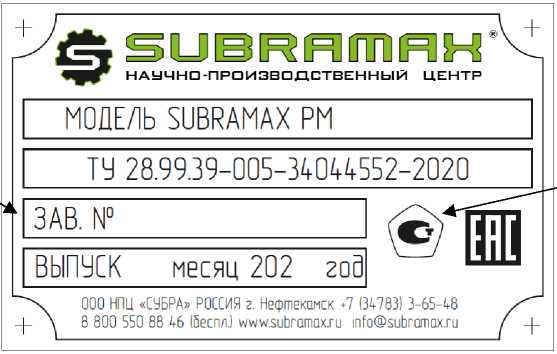

Рисунок 8 - Пример типовой идентификационной таблички
Место нане-
сения знака
утверждения типа
Таблица 7 -
Наименование |
Обозначение |
Количество |
Машина испытательная универсальная (модель в соответствии с заказом потребителя) |
1 шт | |
Кабель |
- |
1 шт. |
Пульт оператора1) |
- |
По заказу |
Продолжение таблицы 7
Наименование |
Обозначение |
Количество |
Компьютер персональный1* |
- |
По заказу |
Принтер1-* |
- |
По заказу |
Мышь проводная оптическая1* |
- |
По заказу |
Клавиатура проводная1* |
- |
По заказу |
Паспорт |
SUBRAMAX РМ АВ- XXX-C-D-E-F.nC2) |
1 экз. |
Руководство по эксплуатации |
SUBRAMAX РМ.000.001 РЭ3* SUBRAMAX РМ.000.002 РЭ4) |
1 экз. |
Евразийский экономический союз. Декларация о соответствии |
1 экз. | |
Г арантийный талон |
- |
1 экз. |
Расходная комплектация5*:
|
По заказу По заказу По заказу По заказу По заказу | |
1* - входит в комплектацию в зависимости от модели и поставляется по заявке потребителя
4* - для моделей машин в двухколонном исполнении 5* - расходная комплектация может быть расширена в зависимости от требований потребителя |
Таблица 2 - Метрологические характеристики
Модель |
Верхний предел измерения силы, кН, (ХХХ) |
Нижний предел измерений силы, % от верхнего предела измерений, (Е) |
Пределы допускаемой относительной погрешности измерений силы, %, (D) |
Диапазон измерений перемещения подвижной траверсы, без захватов и приспособлений, мм |
SUBRAMAX РМ G АВ-ХХХ-С-D-E-F |
0,1**; 0,2**; 0,3**; 0,5**; 1,0** |
0,2; 0,5; 1; 2; 4 |
±1,0; ±0,5 |
от 0 до 700 (1200)* |
1,0 |
от 0 до 1000 (1500)* | |||
2,0** |
от 0 до 700 (1200)* |
Продолжение таблицы 2
Модель |
Верхний предел измерения силы, кН, (ХХХ) |
Нижний предел измерений силы, % от верхнего предела измерений, (Е) |
Пределы допускаемой относительной погрешности измерений силы, %, (D) |
Диапазон измерений перемещения подвижной траверсы, без захватов и приспособлений, мм |
SUBRAMAX РМ G АВ-ХХХ- С-D-E-F |
2,0 |
0,2; 0,5; 1; 2; 4 |
±1,0; ±0,5 |
от 0 до 1000 (1500)* |
3,0** |
от 0 до 700 (1200)* | |||
3,0 |
от 0 до 1000 (1500)* | |||
5,0** |
от 0 до 700 (1200)* | |||
5,0 |
от 0 до 1100 (1600)* | |||
10,0 | ||||
20,0 | ||||
30,0 | ||||
50,0 | ||||
100,0 |
от 0 до 1000 (1500)* | |||
200,0 |
от 0 до 800 (1300)* | |||
300,0 | ||||
500,0 |
от 0 до 1140 (1640)* | |||
600,0 | ||||
1000,0 |
от 0 до 1140 (1640)* | |||
длиненном исполнении машин одноколонном исполнении машин | ||||
* - при у ** - при |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне от 0 до 20 мм включ., мкм:
|
±20 ±50 |
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне св. 20 мм до верхнего предела измерений перемещения, %:
|
и- н о |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Наибольшая скорость перемещения подвижной траверсы*, мм/мин |
250, 500, 1000, 2000 |
Параметры электрического питания:
|
23 0+23-33 / 3 8 0+20-20 50±1 |
Условия эксплуатации:
|
от +15 до +25 80 |
* - конкретное значение указывается в паспорте |
Лист № 6 Всего листов 11 Таблица 5.1 - Основные технические характеристики машин в вертикальном исполнении
Наименование характеристик |
Значение | |||||
Модель |
SUBRAMAX РМ G АВ -01-C-D-E-F SUBRAMAX РМ G АВ-02-C-D-E-F SUBRAMAX РМ G АВ-03-C-D-E-F SUBRAMAX РМ G АВ-05-C-D-E-F |
SUBRAMAX РМ G АВ -1-C-D-E-F SUBRAMAX РМ G АВ-2-C-D-E-F |
SUBRAMAX РМ G АВ-3-C-D-E-F SUBRAMAX РМ G АВ-5-C-D-E-F |
SUBRAMAX РМ G АВ 10-C-D-E-F, SUBRAMAX РМ G АВ-20-C-D-E-F |
SUBRAMAX РМ G АВ-30-C-D-E-F, SUBRAMAX РМ G АВ-50-C-D-E-F | |
Потребляемая мощность, кВт, не более |
0,8 |
0,81/1,2 | ||||
Диапазон воспроизведения (задания) скорости нагружения, кН/с |
от 0,001 до 0,010 |
от 0,01 до 0,10 |
от 0,01 до 0,50 |
от 0,01 до 1,00 |
от 0,1 до 5,0 | |
Высота рабочего пространства без захватов и приспособлений не более, мм |
I |
800 (1350)3 |
- |
- | ||
II |
- |
1040 (1600)3 |
1040 (1600)3 |
1200 (1700)3 | ||
Габаритные размеры (ВхДхШ) мм, не более |
I |
1315 (1815)3х520х400 |
1315 (1815)3х520х400 |
- |
- | |
II |
- |
1840 (2320)3х950х685 |
1840 (2340)3х 950х685 |
1940 (2440)3х 950х685 | ||
Масса, кг, не более |
I |
130 (150)3 |
130 (150)3 |
- |
- | |
II |
- |
370 (280)3 |
370 (430)3 |
420 (500)3 |
Наименование характеристик |
Значение | |||
Модель |
SUBRAMA X РМ G АВ- 100-C-D-E-F |
SUBRAMAX РМ G АВ-200-C-D-E-F SUBRAMAX РМ G АВ-300-C-D-E-F |
SUBRAMAX РМ G АВ-500-C-D-E-F SUBRAMAX РМ G АВ-600-C-D-E-F |
SUBRAMAX РМ G АВ-1000-С-D-E-F |
Потребляемая мощность, кВт, не более |
2 |
4 |
7 |
12 |
Диапазон воспроизведения (задания) скорости нагружения, кН/с |
от 0,2 до 10,0 |
от 0,2 до 30,0 |
от 0,5 50,0 |
от 0,5 до 100,0 |
Высота рабочего пространства без захватов и приспособлений не более, мм |
1200 (1700)* |
850(1350)* |
1050 (1550)* |
1050 (1550)* |
Габаритные размеры, мм, не более:
|
2100 (2600)* 1050 760 |
2495 (2995)* 970 1202 |
2830 (3300)* 1240 1550 |
4750 (5250)* 1380 3100 |
Масса, кг, не более |
680(760)* |
2200 (2310)* |
4000 (4150)* |
19000 (19200)* |
* - при удлиненном исполнении машин |
Наименование характеристик |
Значение | |||||
Модель |
SUBRAMAX РМ G АВ -01-С-D-E-F SUBRAMAX РМ G АВ-02-С-D-E-F SUBRAMAX РМ G АВ-03-С-D-E-F SUBRAMAX РМ G АВ-05-С^-Б^ |
SUBRAMAX РМ G АВ K-D-E-F SUBRAMAX РМ G АВ 2-С-О-Б-Р |
SUBRAMAX РМ G АВ-Э-С-D-E-F SUBRAMAX РМ G АВ-5-С-D-E-F |
SUBRAMAX РМ G АВ-Ю-С-D-E-F, SUBRAMAX РМ G АВ-20-С-D-E-F |
SUBRAMAX РМ G АВ-30-С-D-E-F, SUBRAMAX РМ G АВ-50-С-D-E-F | |
Потребляемая мощность, кВт, не более |
0,8 |
0,8*/1,2 | ||||
Диапазон воспроизведения (задания) скорости нагружения, кН/с |
от 0,001 до 0,010 |
от 0,01 до 0,10 |
от 0,01 до 0,50 |
от 0,01 до 1,00 |
от 0,1 до 5,0 | |
Длина рабочего пространства без захватов и приспособлений не более, мм |
800 (1350)* |
1040 (1600)* |
1040 (1600)* |
1200 (1700)* | ||
Габаритные размеры, мм, не более:
|
1315 (1815)* 520 400 |
1840 (2320)* 950 685 |
1840 (2340)* 950 685 |
1940 (2440)* 950 685 | ||
Масса, кг, не более |
130 (150)* |
370 (280)* |
370 (430)* |
420 (500)* | ||
* - при удлиненном исполнении машин |
Наименование характеристик |
Значение | |||
Модель |
SUBRAMAX РМ G АВ-100-C-D-E-F |
SUBRAMAX РМ G АВ-200-C-D-E-F SUBRAMAX РМ G АВ-300-C-D-E-F |
SUBRAMAX РМ G АВ-500-C-D-E-F SUBRAMAX РМ G АВ-600-C-D-E-F |
SUBRAMAX РМ G АВ-1000-C-D-E-F |
Потребляемая мощность, кВт, не более |
2 |
3 |
7 |
12 |
Диапазон воспроизведения (задания) скорости нагружения, кН/с |
от 0,2 до 10,0 |
от 0,2 до 30,0 |
от 0,5 до 50,0 |
от 0,5 до 100,0 |
Длина рабочего пространства без захватов и приспособлений не более, мм |
1200 (1700)* |
850 (1350) |
1050 (1550) |
1050 (1550) |
Габаритные размеры мм, не более:
|
2100 (2600)* 1050 760 |
2495 (2995)* 970 1202 |
2830 (3300)* 1240 1550 |
4750 (5250)* 1380 3100 |
Масса, кг, не более |
680 (760)* |
2200 (2310)* |
4000 (4150)* |
19000 (19200)* |
* - при удлиненном исполнении машин |
