Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца при ударном воздействии маятника, свободно качающегося в поле силы тяжести, на испытываемый образец. При этом разность потенциальных энергий маятника в начале его движения и в точке взлета определяет энергию разрушения образца.

Конструкция копров включает станину, на которой на вертикальной стойке закреплена ось подвеса маятника. Маятник представляет собой штангу, в нижней части которой закреплён молот с ножом. Для задания требуемого значения потенциальной энергии предусмотрена установка одного из маятников, входящих в комплект поставки. В нижней части станины расположены опоры для размещения испытуемого образца. Датчик кручения, магнитный клапан, контроллер и серводвигатель позволяют осуществлять автоматический контроль с обратной связью за углом отклонения маятника.

В зависимости от модификации копры имеют механическое, электромеханическое или автоматическое управление процессом испытаний и аналоговую или компьютерную систему управления и обработки результатов измерений. Измеряемые параметры фиксируются на аналоговой шкале ведомым указателем, обрабатываются компьютером или микропроцессором и выводятся на экран монитора. Конструкция корпуса копров обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений. По заказу копры дополнительно могут быть оснащены системой блокировки пуска маятника при открытых дверях ограждения, ручным податчиком-центратором или автоподатчиком образцов, устройством сбора осколков образцов, климатической камерой, защитным ограждением, фундаментной плитой.

Копры выпускаются в 29 модификациях.

Модификации имеют обозначение МКМ-ХХХ-И-W, где МК - копер маятниковый; М - малогабаритный по исполнению; ХХХ- наибольшее номинальное значение потенциальной энергии маятника; И - копер для испытаний на консольный (одноопорный) изгиб (метод Изода); И отсутствует в маркировке - копер для испытаний на двухопорный изгиб; W -способ обработки данных испытания и управления копром (М - управление с пульта оператора и аналоговой шкалой, А - управление и обработка данных с применением персонального компьютера, В - управление и обработка данных на пульте оператора, без обозначения - с ручным управлением и аналоговой шкалой).

Модификации копров отличаются наибольшим номинальным значением потенциальной энергии маятника, видом молота, габаритными размерами, массой, а также видом системы управления и индикации показаний:

• - модификации МКМ-5, МКМ-50, МКМ-5,5-И, МКМ-22-И, МК-300 выпускаются с ручным управлением и аналоговой шкалой, отображающей затраченную энергию;

• - модификации МКМ-5-М, МКМ-50-М, МКМ-5,5-И-М, МКМ-22-И-М, МК-300-М, МК-500-М, МК-750-М, МК-900-М выпускаются с управлением с пульта оператора и аналоговой шкалой отображающей затраченную энергию;

• - модификации МКМ-5-А, МКМ-50-А, МКМ-5,5-И-А, МКМ-22-И-А, МК-300-А, МК-500-А, МК-750-А, МК-900-А выпускаются с управлением и обработкой данных на ПК;

• - модификации МКМ-5-В, МКМ-50-В, МКМ-5,5-И-В, МКМ-22-И-В, МК-300-В, МК-500-В, МК-750-В, МК-900-В выпускаются с управлением и обработкой данных на пульте оператора.

Общий вид копров маятниковых SUBRAMAX MK представлен на рисунке 1.

На станине каждого копра крепится металлическая табличка, на которую нанесена информация, содержащая:

• -  наименование и товарный знак предприятия-изготовителя;

• -  обозначение модификации;

• -  заводской номер, состоящий из цифр;

• -  месяц/год выпуска;

• -  знак утверждения типа;

• -  документ, по которому осуществляется выпуск средства измерений.

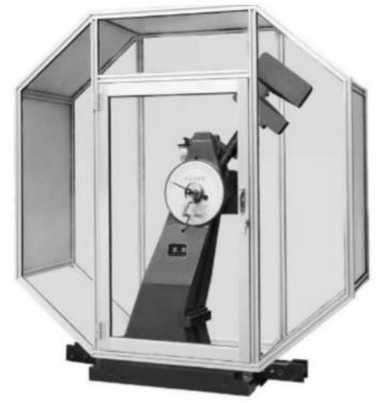

а) МК-300

мембранная сенсорный клавиатура экран

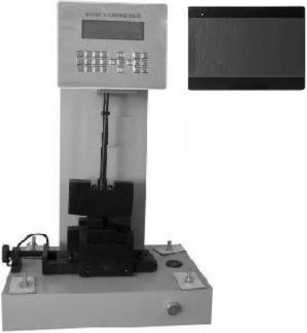

б) МКМ-50 (5/5,5/22)-(И)-№

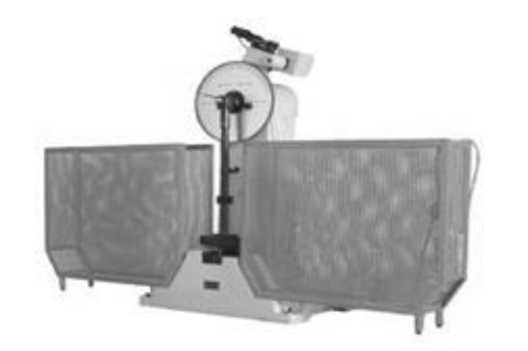

г) МК-300 (500/750/900)-W

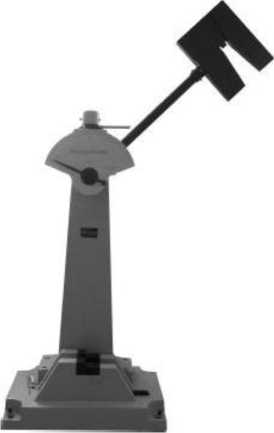

Рисунок 1 - Общий вид копров маятниковых SUBRAMAX МК

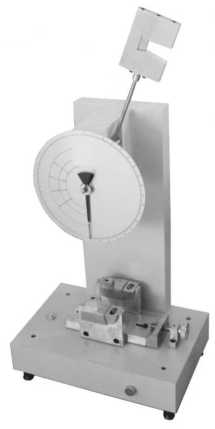

д) МК-750 (300/500/900)-W

Пломбирование копров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Таблица 5 - Комплектность

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4- Габаритные размеры и масса
