Номер по Госреестру СИ: 92983-24
92983-24 Твердомеры
(SUBRAMAX ТВ)
Назначение средства измерений:
Твердомеры SUBRAMAX ТВ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Внешний вид.
Твердомеры
Рисунок № 1
Внешний вид.
Твердомеры
Рисунок № 2
Внешний вид.
Твердомеры
Рисунок № 3
Внешний вид.
Твердомеры
Рисунок № 4
Внешний вид.
Твердомеры
Рисунок № 5
Внешний вид.
Твердомеры
Рисунок № 6
Общие сведения
Дата публикации - 28.08.2024
Срок свидетельства - 23.08.2029
Номер записи - 194800
ID в реестре СИ - 1418279
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА")
Страна - РОССИЯ
Населенный пункт - Республика Башкортостан, г. Нефтекамск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2001 от 2024.08.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Твердомеры (SUBRAMAX ТВ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85450-22 04.05.2027 |
Копры маятниковые, SUBRAMAX МК Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
ОТ МП |
1 год |
|
87332-22 14.11.2027 |
Машины испытательные универсальные, SUBRAMAX РМ Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
ОТ МП |
1 год |
|
87392-22 22.11.2027 |
Машины испытательные гидравлические, SUBRAMAX ГИМ Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
ОТ МП |
1 год |
|
91461-24 28.02.2029 |
Твердомеры, SUBRAMAX ТБ Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
ОТ МП |
1 год |
|
92983-24 23.08.2029 |
Твердомеры, SUBRAMAX ТВ Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
ОТ МП |
1 год |
|
92983-24 23.08.2029 |
Твердомеры, SUBRAMAX ТВ Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Твердомеры (SUBRAMAX ТВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Твердомеры (SUBRAMAX ТВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Твердомеры SUBRAMAX ТВ имеющие возможность вывода результатов измерений на ПК имеют в своем составе внешнее программное обеспечение (далее ПО) «Max-Test». ПО предназначено для управления процессом испытаний, а также для обработки, хранения и вывода результатов измерений. Программное обеспечение защищено от несанкционированного доступа паролем. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
«Max-Test» |
|
Номер версии (идентификационный номер ПО) |
2.Х* |
|
Цифровой идентификатор ПО |
- |
*где Х может принимать значение от 1 до 9.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на маркировочную табличку любым удобных технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 8 «Выполнение измерений» документа «SUBRAMAX ТВ-РЭ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений.ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения;
ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твердости металлов и сплавов по шкалам Виккерса;
ТУ 26.51.62-012-34044552-2023 «Технические условия. Твердомеры SUBRAMAX ТВ».
ПравообладательОбщество с ограниченной ответственностью научно-производственный центр «СУБРА» (ООО НПЦ «СУБРА»)
ИНН: 0264076411
Юридический адрес: 452680, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20
Телефон: +7 (34783) 3-65-48
E-Mail: info@subramax.ru
Изготовитель
Общество с ограниченной ответственностью научно-производственный центр «СУБРА» (ООО НПЦ «СУБРА»)ИНН: 0264076411
Адрес: 452680, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20
Телефон: +7 (34783) 3-65-48
E-Mail: info@subramax.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Место нахождения и адрес юридического лица: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: 8 800 200 22 14
Факс: (831) 428- 57-48
E-mail: mail@nncsm.ru
Правообладатель
Общество с ограниченной ответственностью научно-производственный центр «СУБРА» (ООО НПЦ «СУБРА»)ИНН: 0264076411
Юридический адрес: 452680, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20
Телефон: +7 (34783) 3-65-48
E-Mail: info@subramax.ru
Принцип действия твердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка.
Твердомеры представляют собой стационарное средство измерений, состоящее из механизма приложения нагрузки (механического или автоматического), встроенной оптической системы, блока управления процессом испытаний и обработки данных (ЖК дисплей с набором функциональных клавиш или сенсорный экран).
Твердомеры выпускаются в пяти исполнениях: ТВ-5; ТВ-10; ТВ-30; ТВ-50, ТВ-100 одинаковых по принципу действия и отличающихся диапазоном испытательных нагрузок исполнение изготавливается
ТВ-5/10/30/50-ММД-1;
ТВ-5/10/30/50-ААД-1;
ТВ-5/10/30/50/100-МАС-1;
ТВ-5/10/30/50/100-ММС-1;
ТВ-5/10/30/50-ММД-11; ТВ-5/10/30/50-ААД-11;
ТВ-5/10/30/50/100-МАС-11;
ТВ-5/10/30/50/100-ММС-11;
в
SUBRAMAX
SUBRAMAX SUBRAMAX SUBRAMAX
SUBRAMAX SUBRAMAX SUBRAMAX SUBRAMAX
следующих модификациях:
ТВ-5/10/30/50-АМД-1;
ТВ-5/10/30/50-МАД-1;
ТВ-5/10/30/50/100-ААС-1;
ТВ-5/10/30/50/100-АМС-1;
ТВ-5/10/30/50-АМД-11;
ТВ-5/10/30/50-МАД-11;
ТВ-5/10/30/50/100-ААС-11;
ТВ-5/10/30/50/100-АМС-11,
Каждое
SUBRAMAX SUBRAMAX
SUBRAMAX
SUBRAMAX
SUBRAMAX
SUBRAMAX
SUBRAMAX
SUBRAMAX отличающихся, расположения органов управления процессом испытаний, габаритными размерами и массой.
Количество модификаций - 72.
Структура условного обозначения твердомеров SUBRAMAX ТВ-X-ABC-D, где SUBRAMAX ТВ - твердомер Виккерса.
X - максимальная испытательная нагрузка: (5; 10; 30; 50; 100) кгс.
А - режим переключение турели
А - автоматический
М - механический
В - метод нагружения:
А - автоматический;
М - механический;
С - вид отсчетного устройства
C - сенсорный экран;
степенью автоматизации, способом вывода результатов измерений, местом
Д - ЖК дисплей с набором функциональных клавиш;
D - вывод результатов измерений:
-
I - ручное измерение диагоналей отпечатков и возможность автоматического измерения на ПК;
-
II - ручное измерение диагоналей отпечатков.
На силовой раме твердомера с лицевой стороны при помощи заклепок устанавливается маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомера не предусмотрено.
Общий вид твердомеров представлен на Рисунках 1-4, образец маркировочной таблички представлен на рисунке 5.

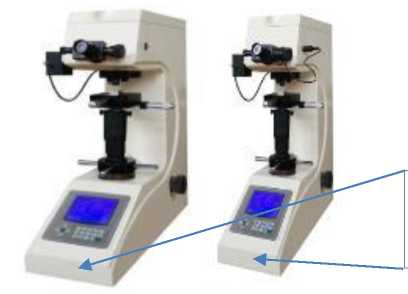

Рисунок 1 - Твердомеры
SUBRAMAX ТВ-5/10/30/50-ММД-1/11
SUBRAMAX ТВ-5/10/30/50-АМД-1/11
место установки маркировочной таблички

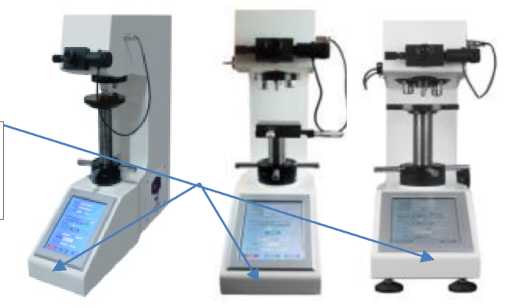

Рисунок 2 - Твердомеры
SUBRAMAX ТВ-5/10/30/50-ААД-1/11
SUBRAMAX ТВ-5/10/30/50-МАД-1/11
место установки маркировочной таблички
Рисунок 3 - Твердомеры

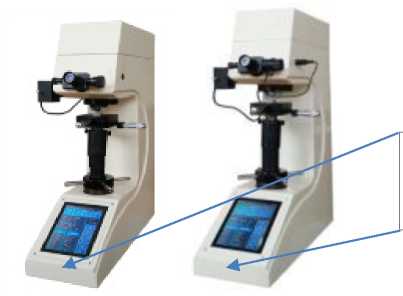

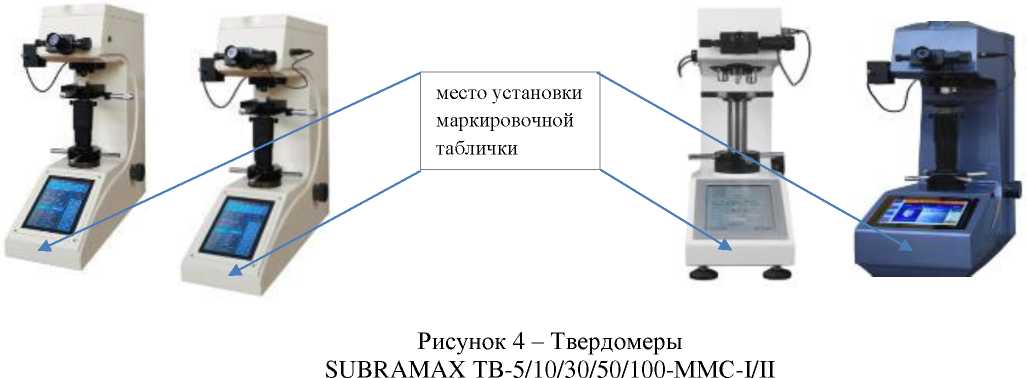

SUBRAMAX ТВ-5/10/30/50/100-МАС-1/11
SUBRAMAX ТВ-5/10/30/50/100-ААС-1/11
SUBRAMAX TB-5/10/30/50/100-AMC-I/II
ТВЕРДОМЕР SUBRAMAX ТВ-
|
14 26.51.62-012-34044SS2-2023 |
|
ЗАВ. N“ |
|
ВЫПУСК месяц 202 гоб |
■jJO ЧГ , rAJBPA»» РкКСИГ- Мефч HKtirniK *'/ 1347631 3-h5 i.a
8 800 550 88 tb (Secnnl wrf»w*sutramcx rj .л1з<5>зиЬгач>зхти
Рисунок 5 - Образец маркировочной таблички
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
SUBRAMAX TВ-X-ABC-D |
1 шт. |
|
Индентор |
- |
1 шт.* |
|
Меры твердости |
- |
1 компл.* |
|
ПК с ПО |
- |
1 шт.** |
|
Руководство по эксплуатации |
SUBRAMAX ТВ -РЭ |
1 экз. |
|
Паспорт |
SUBRAMAX ТВ -ПС |
1 экз. |
|
*по согласованию с заказчиком; **по согласованию с заказчиком, в зависимости от модификации твердомера | ||
твердомеров представлены в таблицах 2-4.
Таблица 2 - Шкалы твердости Виккерса, реализованные в твердомерах
|
Модификация твердомера SUBRAMAX |
Шкалы твердости Виккерса |
|
ТВ-100 |
HV5; HV10; HV20; HV30; HV50; HV100 |
|
ТВ-50 |
HV0,3; HV0,5; HVl; HV2; HV5; HVIO; HV20; HV30; HV50 |
|
ТВ-30 |
HV0,3; HV0,5; HVl; HV2; HV5; HVIO; HV20; HV30 |
|
ТВ-10 |
HV0,3; HV0,5; HVl; HV2; HV5; HVIO |
|
ТВ-5 |
HV0,3; HV0,5; HVl; HV2; HV5 |
Таблица 3 - Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Виккерса
|
Обозначение шкалы твёрдости |
Диапазоны измерений чисел твёрдости, HV | ||||
|
св. 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 до 1500 | |
|
Пределы допускаемой абсолютной погрешности измерений твердости (размах показаний), HV, (±) | |||||
|
HV0,3 |
15,0 |
25,0 |
45,0 |
90,0 |
110,0 |
|
HV0,5 |
10,0 |
20,0 |
35,0 |
70,0 |
120,0 |
|
HVl |
8,0 |
15,0 |
25,0 |
50,0 |
75,0 |
|
HV2 |
5,0 |
7,0 |
18,0 |
28,0 |
77,0 |
|
HV5 |
5,0 |
7,0 |
18,0 |
24,0 |
52,0 |
|
HVIO |
6,0 |
7,0 |
18,0 |
24,0 |
39,0 |
|
HV20 |
6,0 |
7,0 |
18,0 |
24,0 |
39,0 |
|
HV30 |
5,0 |
6,0 |
14,0 |
16,0 |
26,0 |
|
HV50 |
5,0 |
6,0 |
14,0 |
16,0 |
26,0 |
|
HVIOO |
5,0 |
6,0 |
14,0 |
16,0 |
26,0 |
Таблица 4 - Технические характеристики твердомеров
|
Наименование характеристики |
Значение | ||||
|
Модификация твердомера SUBRAMAX |
ТВ-5 |
ТВ-10 |
ТВ-30 |
ТВ-50 |
ТВ-100 |
|
Диапазон времени выдержки испытательной | |||||
|
нагрузки, с |
от 0 до 99 | ||||
|
Номинальные значения испытательных нагрузок, | |||||
|
Н(кгс) | |||||
|
2,942 (0,3) |
+ |
+ |
+ |
+ |
- |
|
4,903 (0,5) |
+ |
+ |
+ |
+ |
- |
|
9,807 (1,0) |
+ |
+ |
+ |
+ |
- |
|
19,61 (2,0) |
+ |
+ |
+ |
+ |
- |
|
49,03 (5,0) |
+ |
+ |
+ |
+ |
+ |
|
98,07 (10,0) |
- |
+ |
+ |
+ |
+ |
|
196,1 (20,0) |
- |
- |
+ |
+ |
+ |
|
294,2 (30,0) |
- |
- |
+ |
+ |
+ |
|
490,3 (50,0) |
- |
- |
- |
+ |
+ |
|
980,7 (100) |
- |
- |
- |
- |
+ |
|
Габаритные размеры твердомера: | |||||
|
- длина, мм, не более |
750 | ||||
|
- ширина, мм, не более |
550 | ||||
|
- высота, мм, не более |
850 | ||||
|
Параметры электрического питания от | |||||
|
сети переменного тока, В |
220 ±22 | ||||
|
Масса твердомера, кг, не более |
100 | ||||
|
Нормальные условия эксплуатации: | |||||
|
- температура окружающего воздуха, °С |
от +18 до +28 | ||||
|
- относительная влажность воздуха, %, не более |
до 80 | ||||
|
- атмосферное давление, кПа |
от 84 до 106,7 | ||||
|
Условия эксплуатации: | |||||
|
- температура окружающего воздуха, °С |
от +10 до +35 | ||||
|
- относительная влажность воздуха, % |
до 85 | ||||
|
- атмосферное давление, кПа |
от 84 до 106,7 | ||||
