Номер по Госреестру СИ: 87392-22
87392-22 Машины испытательные гидравлические
(SUBRAMAX ГИМ)
Назначение средства измерений:
Машины испытательные гидравлические SUBRAMAX ГИМ (далее - машины) предназначены для измерений силы, и перемещения подвижной траверсы (опционально) при испытаниях образцов материалов на растяжение, сжатие, изгиб, сдвиг, срез, разрыв, отрыв, разрыв шва в пределах своих технических и метрологических характеристик.

Внешний вид.
Машины испытательные гидравлические

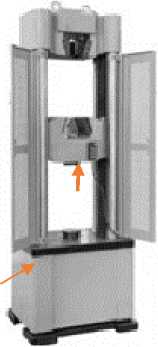

Рисунок № 1

Внешний вид.
Машины испытательные гидравлические

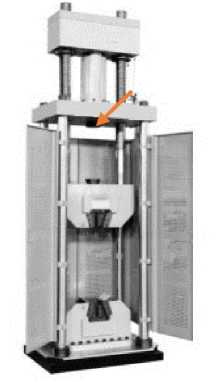

Рисунок № 2

Внешний вид.
Машины испытательные гидравлические

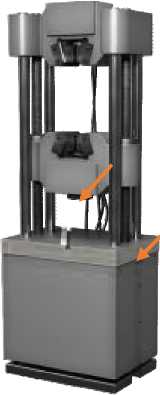

Рисунок № 3

Внешний вид.
Машины испытательные гидравлические

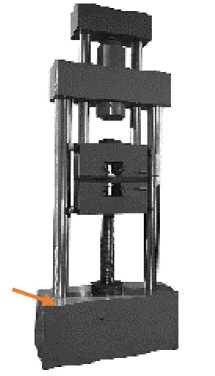

Рисунок № 4

Внешний вид.
Машины испытательные гидравлические
Рисунок № 5

Внешний вид.
Машины испытательные гидравлические

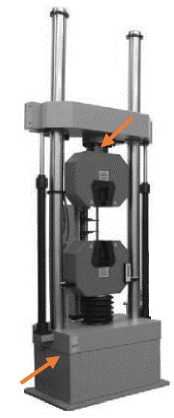

Рисунок № 6

Внешний вид.
Машины испытательные гидравлические

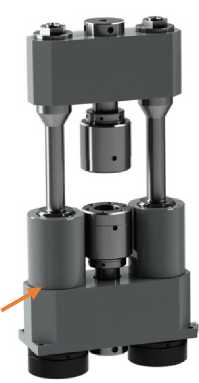

Рисунок № 7

Внешний вид.
Машины испытательные гидравлические

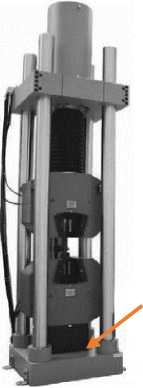

Рисунок № 8

Внешний вид.
Машины испытательные гидравлические

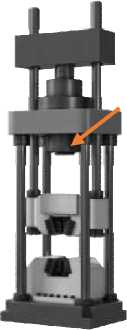

Рисунок № 9

Внешний вид.
Машины испытательные гидравлические
Рисунок № 10
Программное обеспечение
Программное обеспечение «Max-Test» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
«Max-Test» |
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и краской на идентификационную табличку.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4.2 «Правила и условия наладки, подготовки к работе, проведения испытаний» руководств по эксплуатации SUBRAMAX ГИМУ.000.00 РЭ, SUBRAMAX ГИМУ.000.00 РЭ, SUBRAMAX ГИМД.000.00 РЭ, SUBRAMAX ГИМГ.000.00 РЭ.
Лист № 14 Всего листов 14
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
ТУ 28.99.39-006-34044552-2020 «Машины испытательные гидравлические SUBRAMAX ГИМ». Технические условия.
ПравообладательОбщество с ограниченной ответственностью Научно-производственный центр «СУБРА» (ООО НПЦ «СУБРА»)
ИНН 0264076411
Адрес: 452695, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20
Тел.: +7 (34783) 3-65-48
E-mail: info@subramax.ru
Web-сайт: www.subramax.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)ИНН 5029124262 Адрес: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, эт. 4, пом. I, ком. 28 Тел.: +7 (495) 481-33-80 E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью Научно-производственный центр «СУБРА» (ООО НПЦ «СУБРА»)ИНН 0264076411
Адрес: 452695, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20
Тел.: +7 (34783) 3-65-48
E-mail: info@subramax.ru
Web-сайт: www.subramax.ru
Изготовители Общество с ограниченной ответственностью Научно-производственный центр «СУБРА» (ООО НПЦ «СУБРА») ИНН 0264076411
Адрес: 452695, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20 Тел.: +7 (34783) 3-65-48
E-mail: info@subramax.ru Web-сайт: www.subramax.ru
Принцип действия машин основан на преобразовании гидравлической энергии приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным датчиком силы или тензорезистор-ным датчиком давления гидропривода в электрический сигнал, изменяющийся пропорционально нагрузке.
Конструктивно машины состоят из основания силозадающего модуля с гидроприводом, электрогидравлического шкафа управления, системы измерения и управления с персональным компьютером (опция).
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком.
Перемещение подвижной траверсы измеряется с помощью тросового датчика перемещений. Канал измерения перемещения подвижной траверсы является опцией по заказу потребителя.
Система измерения и управления предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.
Машины выпускаются в вертикальном и горизонтальном исполнениях и отличаются между собой внешним видом, значениями диапазонов и погрешностей измерений, а также значениями ряда технических характеристик.
Для увеличения решаемых функциональных задач возможна установка дополнительного оборудования для испытаний образцов в различных средах и температурных условиях (температурные и климатические камеры, печи).
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на идентификационную табличку методом ударного клейма или гравировки. Сама идентификационная табличка располагается на фронтальной стороне машин.
Нанесение знака поверки на корпус машин не предусмотрено.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование корпуса машин посредством нанесения специальной наклейки с
Лист № 2 Всего листов 14 логотипом «SUBRAMAX» на стык подвижной траверсы с тензорезисторным датчиком силы и/или стык боковой панели с нижней плитой.
Общий вид машин с указанием мест пломбировки (показаны стрелками) приведен на рисунках 1.1 - 4.
Пример пломбирующей наклейки приведен на рисунке 5. Пример типовой идентификационной таблички с местом нанесения заводского номера и знака утверждения типа приведён на рисунке 6.
Обозначение моделей машин в общем виде следующее:
SUBRAMAX rHMW-D-XXX-Z-V-G
SUBRAMAX ГИМ - общее наименование типа;
W - тип исполнения:
а) У - универсальная;
б) С - сжатия;
в) Г - горизонтальная;
г) Д - динамическая;
D - исполнение: I, II, III, IV, V, VI, VII, VIII, IX, X (данный индекс присутствует только в обозначении машин универсальных и сжатия).
ХХХ - верхний предел измерения силы в кН;
Z - способ обработки данных испытаний и управления машиной при испытаниях:
а) М - управление ручное и обработка данных на ПК;
б) А - автоматическое управление и обработка данных на ПК;
в) Р - ручное управление и обработка данных на пульте оператора.
Y - пределы допускаемой относительной погрешности измерений силы:
а) 1 - ±1 %;
б) 05 - ±0,5 %.
G - нижний предел измерений силы, % от верхнего предела измерений:
а) 04 - 0,4 %
б) 1 - 1 %
в) 2 - 2 %
г) 4 - 4 %
д) 6 - 6 %.

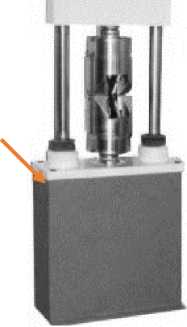

Рисунок 1.1 -
Общий вид машин испытательных гидравлических SUBRAMAX ГИ-
МУ-I-XXX-Z-Y-G

Рисунок 1.2 - Общий вид машин испытательных гидравлических
SUBRAMAX ГИМУ-
II-XXX-Z-Y-G

Рисунок 1.3 - Общий вид машин испытательных гидравлических
SUBRAMAX ГИМУ-
Ш-ХХХ-Z-Y-G

Рисунок 1.4 -
Общий вид машин испытательных гидравлических SUBRAMAX ГИ-
МУ-IV-XXX-Z-Y-G
JI. П Jh

Рисунок 1.5 -
Общий вид машин испытательных гидравлических SUBRAMAX ГИ-
МУ-V-XXX-Z-Y-G

Рисунок 1.6 - Общий вид машин испытательных гидравлических
SUBRAMAX ГИМУ-
VI-XXX-Z-Y-G

Рисунок 1.7 - Общий вид машин испытательных гидравлических
SUBRAMAX ГИМУ-VII-XXX-Z-Y-G

Рисунок 1.8 -
Общий вид машин испытательных гидравлических SUBRAMAX ГИ-
МУ-VIII-XXX-Z-Y-G



Рисунок 1.9 - Общий вид машин испытательных гидравлических
SUBRAMAX ГИМУ-IX-XXX-Z-Y-G
Рисунок 1.10 - Общий вид машин испытательных гидравлических SUBRAMAX ГИМУ-Х-ХХХ-Z-Y-G

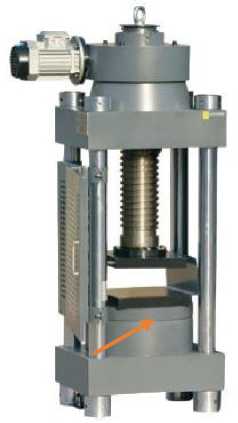

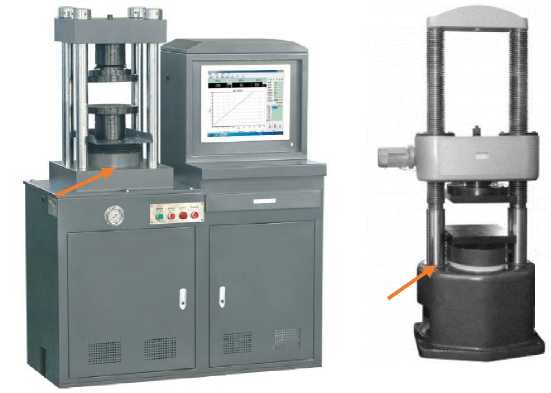

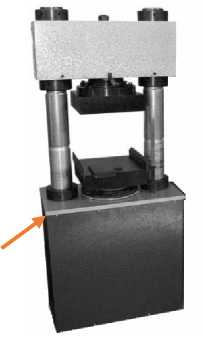

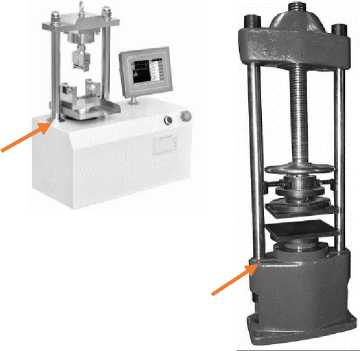

Рисунок 2.1 - Общий вид машин испытательных гидравлических
SUBRAMAX ГИМС-I-XXX-Z-Y-G

Рисунок 2.2 - Общий вид машин испытательных гидравлических SUBRAMAX ГИМС-11-XXX-Z-Y-G

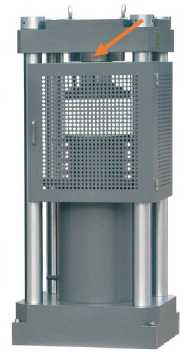

Рисунок 2.4 -Общий вид машин испытательных
Рисунок 2.3 -
Общий вид машин испытательных гидравлических
SUBRAMAX
ГИМС-Ш-ХХХ-гидравлических SUBRAMAX
ГИМС-IV-
Z-Y-G ХХХ-Z-Y-G

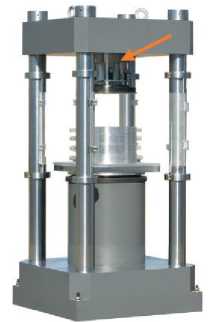

Рисунок 2.5 - Общий вид машин испытательных гидравлических
SUBRAMAX ГИМС-
V-XXX-Z-Y-G

Рисунок 2.6 - Общий вид
машин испытательных гидравлических SUBRAMAX
ГИМС-VI-XXX-Z-Y-G
Рисунок 2.7 -
Общий вид машин испытательных гидравлических SUBRAMAX
ГИМС-VII-XXX-Z-Y-G

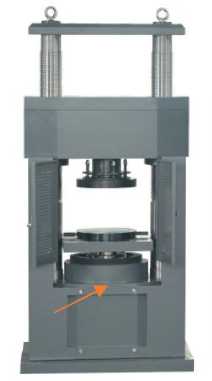

Рисунок 2.8 -
Общий вид машин испытательных гидравлических
SUBRAMAX
ГИМС-VIII-ХХХ-Z-Y-G

Рисунок 2.9 - Общий вид машин испытательных гидравлических SUBRAMAX ГИМС-IX-XXX-Z-Y-G

Рисунок 2.10 - Общий вид машин испытательных гидравлических SUBRAMAX ГИММ-ХХХ-Z-Y-G

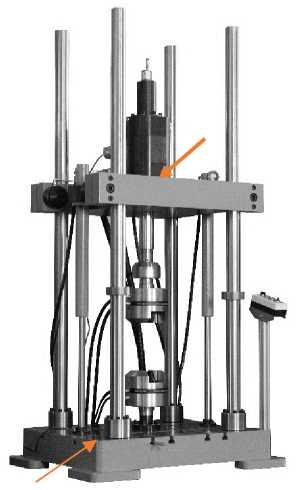

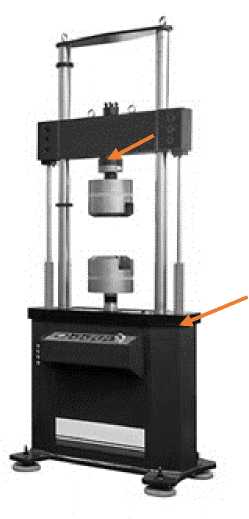

Рисунок 3.1 - Общий вид машин

Рисунок 3.2 - Общий вид машин
испытательных гидравлических
SUBRAMAX ГИМД-ХХХ-Z-Y-G с верхним
испытательных гидравлических
SUBRAMAX ГИМД-ХХХ-Z-Y-G с верхним
пределом измерений до 250 кН пределом измерений св. 250 кН

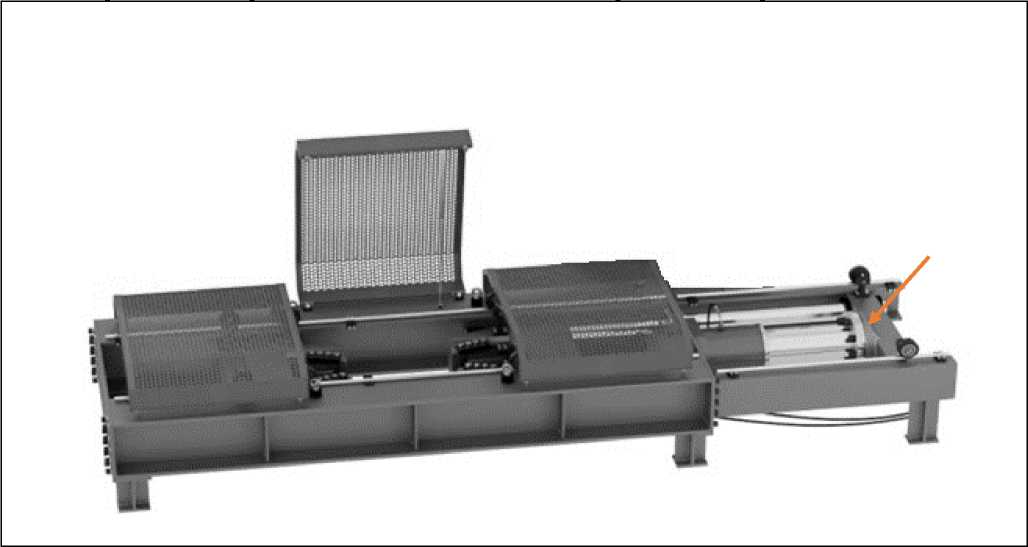

Рисунок 4 - Общий вид машин испытательных гидравлических
SUBRAMAX ГИМГ-ХХХ-Z-Y-G
Рисунок 5 - Пример пломбирующей наклейки
Место нанесения
заводского номера

Место нане-
сения знака утверждения типа

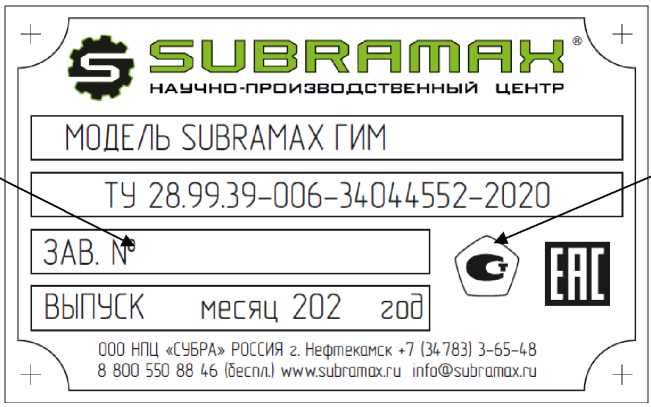

Рисунок 6 - Пример типовой идентификационной таблички
Таблица 7 -
Наименование |
Обозначение |
Количество |
Машина испытательная гидравлическая (модель в соответствии с заказом потребителя) |
1 шт. | |
Кабель |
- |
1 шт. |
Пульт оператора1) |
- |
По заказу |
Компьютер персональный1) |
- |
По заказу |
Принтер1) |
- |
По заказу |
Мышь проводная оптическая^ |
- |
По заказу |
Клавиатура проводная1) |
- |
По заказу |
Паспорт |
SUBRAMAX ГИМХ.000.00 ПС2) |
1 экз. |
Руководство по эксплуатации |
SUBRAMAX ГИМХ.000.00 РЭ2) |
1 экз. |
Таможенный союз. Декларация о соответствии ЕАС |
- |
1 экз. |
Г арантийный талон |
- |
1 экз. |
Расходная комплектация3):
|
По заказу По заказу По заказу По заказу По заказу | |
|
Таблица 2 -Метрологические характеристики
Модель |
Верхний предел измерений силы, кН, (XXX) |
Нижний предел диапазона измерений силы, % от верхнего предела измерений (G) |
Пределы допускаемой относительной погрешности измерений силы, % (Y) |
Диапазон измерений перемещения подвижной траверсы без захватов и приспособлений*, мм |
ГИМУ-D-lOO-Z-l-G |
100 |
1; 2; 4; 6 |
±1,0 |
от 0 до 100 от 0 до 200 от 0 до 300 от 0 до 400 от 0 до 500 |
raMY-D-100-Z-05-G |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМУ-О-300-Z-l-G |
300 |
1; 2; 4; 6 |
±1,0 | |
ГИМУ-0-300^-05^ |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМУ-О-500-Z-l-G |
500 |
1; 2; 4; 6 |
±1,0 | |
raMy-D-500-Z-05-G |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМУ-О-600-Z-l-G |
600 |
1; 2; 4; 6 |
±1,0 | |
raMy-D-600-Z-05-G |
0,4; 1; 2; 4 |
±0,5 |
Продолжение таблицы 2
Модель |
Верхний предел измерений силы, кН, (XXX) |
Нижний предел диапазона измерений силы, % от верхнего предела измерений (G) |
Пределы допускаемой относительной погрешности измерений силы, % (Y) |
Диапазон измерений перемещения подвижной траверсы без захватов и приспособлений*, мм |
ГИМУ-D-lOOO-Z-l-G |
1000 |
1; 2; 4; 6 |
±1,0 | |
raMY-D-1000-Z-05-G |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМУ-О-1500-Z-l-G |
1500 |
1; 2; 4; 6 |
±1,0 | |
rMtfy-D-1500-Z-05-G |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМУ-О-2000-Z-l-G |
2000 |
1; 2; 4; 6 |
±1,0 | |
rMtfy-D-2000-Z-05-G |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМУ-О-3000-Z-l-G |
3000 |
1; 2; 4; 6 |
±1,0 | |
raMy-D-3000-Z-05-G |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМУ-О-4000-Z-l-G |
4000 |
1; 2; 4; 6 |
±1,0 | |
ГИМУ-0-4000^-05^ |
0,4; 1; 2; 4 |
±0,5 |
от 0 до 100 от 0 до 200 от 0 до 300 от 0 до 400 от 0 до 500 | |
ГИМУ-О-5000-Z-l-G |
5000 |
1; 2; 4; 6 |
±1,0 | |
ГИМУ-0-5000^-05^ |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМД-50-Z-l-G |
50 |
1; 2; 4; 6 |
±1,0 | |
ГИМД-50-/-05-Ст |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМД-100-Z-l-G |
100 |
1; 2; 4; 6 |
±1,0 | |
ГИМД-100-/-05-Ст |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМД-250-Z-l-G |
250 |
1; 2; 4; 6 |
±1,0 | |
ГИМД-250-/-05-Ст |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМД-500-Z-l-G |
500 |
1; 2; 4; 6 |
±1,0 | |
ГИМД-500-/-05-Ст |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМД-750-Z-l-G |
750 |
1; 2; 4; 6 |
±1,0 | |
ГИМД-750-/-05-Ст |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМД-1000-Z-l-G |
1000 |
1; 2; 4; 6 |
±1,0 | |
ГИ\1Д-1000-/-05-Ст |
0,4; 1; 2; 4 |
±0,5 |
Продолжение таблицы 2
Модель |
Верхний предел измерений силы, кН, (XXX) |
Нижний предел диапазона измерений силы, % от верхнего предела измерений (G) |
Пределы допускаемой относительной погрешности измерений силы, % (Y) |
Диапазон измерений перемещения подвижной траверсы без захватов и приспособлений*, мм |
ГИМГ-100-Z-bG |
100 |
1; 2; 4; 6 |
±1,0 | |
ГИМГ-100-/-05-Ст |
0,4; 1; 2; 4 |
±0,5 |
от 0 до 100 | |
ГИМГ-300-Z-bG |
300 |
1; 2; 4; 6 |
±1,0 |
от 0 до 200 |
ГИМГ-300-/-05-Ст |
0,4; 1; 2; 4 |
±0,5 |
от 0 до 300 | |
ГИМГ-500-Z-bG |
500 |
1; 2; 4; 6 |
±1,0 |
от 0 до 400 от 0 до 500 от 0 до 600 от 0 до 700 от 0 до 800 от 0 до 900 |
ГИМГ-500-/-05-Ст |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМГ-600-Z-bG |
600 |
1; 2; 4; 6 |
±1,0 | |
ГИМГ-600-/-05-Ст |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМГ-1000-Z-bG |
1000 |
1; 2; 4; 6 |
±1,0 | |
ГИМГ-1000-/-05-Ст G |
0,4; 1; 2; 4 |
±0,5 |
от 0 до 1000 | |
ГИМГ-1500-Z-bG |
1500 |
1; 2; 4; 6 |
±1,0 |
от 0 до 1100 |
ГИМГ-1500-/-05-Ст G |
0,4; 1; 2; 4 |
±0,5 |
от 0 до 1200 | |
ГИМГ-2000-Z-bG |
2000 |
1; 2; 4; 6 |
±1,0 |
от 0 до 1300 от 0 до 1400 от 0 до 1500 от 0 до 1600 от 0 до 1700 от 0 до 1800 |
ГИМГ-2000-/-05-Ст |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМГ-3000-Z-bG |
3000 |
1; 2; 4; 6 |
±1,0 | |
ГИ\1Г-3000-/-05-Ст |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМГ-4000-Z-bG |
4000 |
1; 2; 4; 6 |
±1,0 | |
ГИМГ-4000-/-05-Ст |
0,4; 1; 2; 4 |
±0,5 |
от 0 до 1900 | |
ГИМГ-5000-Z-bG |
5000 |
1; 2; 4; 6 |
±1,0 |
от 0 до 2000 |
ГИМГ-5000-/-05-Ст |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМС-D-IO-Z-I-G |
10 |
1; 2; 4; 6 |
±1,0 | |
rMWC-D-10-Z-05-G |
0,4; 1; 2; 4 |
±0,5 | ||
rMMC-D-50-Z-1-G |
50 |
1; 2; 4; 6 |
±1,0 | |
ГИМС-1)-50^-05-Ст |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМСО-100^-1^ |
100 |
1; 2; 4; 6 |
±1,0 | |
ГИМСО-100^-05^ |
0,4; 1; 2; 4 |
±0,5 |
от 0 до 100 от 0 до 200 от 0 до 300 от 0 до 400 от 0 до 500 | |
ГИМСО-300^-1^ |
300 |
1; 2; 4; 6 |
±1,0 | |
ГИМСО-300^-05^ |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМСО-10/300^-1^ |
10/300 |
1; 2; 4; 6 |
±1,0 | |
ГИМСО-10/300^-05^ |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМСО-500^-1^ |
500 |
1; 2; 4; 6 |
±1,0 | |
ГИМСО-500^-05^ |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМСО-600^-1^ |
600 |
1; 2; 4; 6 |
±1,0 | |
ГИМСО-600^-05^ |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМСО-1000^-1^ |
1000 |
1; 2; 4; 6 |
±1,0 | |
ГИМСО-1000^-05^ |
0,4; 1; 2; 4 |
±0,5 |
Продолжение таблицы 2
Модель |
Верхний предел измерений силы, кН, (XXX) |
Нижний предел диапазона измерений силы, % от верхнего предела измерений (G) |
Пределы допускаемой относительной погрешности измерений силы, % (Y) |
Диапазон измерений перемещения подвижной траверсы без захватов и приспособлений*, мм |
ГИМС-О-1250-Z-bG |
1250 |
1; 2; 4; 6 |
±1,0 |
от 0 до 100 от 0 до 200 от 0 до 300 от 0 до 400 от 0 до 500 |
ГИМС-0-1250^-05^ |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМС-О-1500^-1^ |
1500 |
1; 2; 4; 6 |
±1,0 | |
ГИМС-0-1500^-05^ |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМС-0-2000^-1^ |
2000 |
1; 2; 4; 6 |
±1,0 | |
ГИМС-0-2000^-05^ |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМС-0-2500^-1^ |
2500 |
1; 2; 4; 6 |
±1,0 | |
ГИМС-0-2500^-05^ |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМС-0-3000^-1^ |
3000 |
1; 2; 4; 6 |
±1,0 | |
ГИМС-0-3000^-05^ |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМС-О-4000^-1^ |
4000 |
1; 2; 4; 6 |
±1,0 | |
ГИМС-О-4000^-05^ |
0,4; 1; 2; 4 |
±0,5 | ||
ГИМС-0-5000^-1^ |
5000 |
1; 2; 4; 6 |
±1,0 | |
ГИМС-0-5000^-05^ |
0,4; 1; 2; 4 |
±0,5 | ||
* - по заказу. Конкретное значение указывается в паспорте. |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений перемеще- |
±0,2 |
ния подвижной траверсы* в поддиапазоне от 0 до 25,0 мм включ., мм |
±0,1 |
±0,01 | |
Пределы допускаемой относительной погрешности измерений переме- |
±1,0 |
щения подвижной траверсы* в поддиапазоне св. 25 мм до верхнего пре- |
±0,5 |
дела измерений, % |
±0,1 |
* - по заказу. Конкретное значение указывается в паспорте. |
Таблица 4 - Габаритные размеры и масса
Модель |
Верхний предел измерений силы, кН |
Масса не более, кг |
Габаритные размеры (ДхШ*В), мм, не более |
ГИМУ-D-IOO-Z-Y-G |
100 |
1450 |
1835x950x2905 |
ГИМУ-О-300-Z-Y-G |
300 | ||
ГИМУ-О-500-Z-Y-G |
500 |
1750 |
2175x980x3520 |
ГИМУ-О-600-Z-Y-G |
600 | ||
ГИМУ-D-IOOO-Z-Y-G |
1000 |
2320 |
2970x1930x4590 |
ГИМУ-О-1500-Z-Y-G |
1500 |
4000 |
920x810x3850 |
ГИМУ-О-2000-Z-Y-G |
2000 |
5800 |
2900x1200x5800 |
ГИМУ-О-3000-Z-Y-G |
3000 |
8500 |
1700x1400x6500 |
ГИМУ-О-4000-Z-Y-G |
4000 |
20000 |
2000x1600x7100 |
ГИМУ-О-5000-Z-Y-G |
5000 |
22000 |
2000x1600x7300 |
ГИМС-D-IO-Z-Y-G |
10 |
700 |
1000x600x1000 |
ГИМС-О-50-Z-Y-G |
50 |
1510x1600x1950 | |
ГИМС-D-IOO-Z-Y-G |
100 | ||
ГИМСО-300-Z-Y-G |
300 |
1200 | |
ГИМС-D-10/3 00-Z-Y-G |
10/300 |
600 | |
ГИМСО-500-Z-Y-G |
500 |
700 | |
ГИМСО-600-Z-Y-G |
600 |
1200 | |
ГИМСО-1000-Z-Y-G |
1000 |
9000 | |
ГИМСО-1250-Z-Y-G |
1250 |
2600x900x2700 | |
ГИМСО-2000-Z-Y-G |
2000 | ||
ГИМСО-2500-Z-Y-G |
2500 | ||
ГИМСО-3000-Z-Y-G |
3000 | ||
ГИМСО-4000-Z-Y-G |
4000 | ||
ГИМСО-5000-Z-Y-G |
5000 | ||
ГИМД-50-Z-Y-G |
50 |
2300 |
1200x2050x3000 |
ГИМД-100-Z-Y-G |
100 | ||
ГИМД-250-Z-Y-G |
250 |
2450 |
1500x2500x3800 |
ГИМД-500-Z-Y-G |
500 |
3500 |
1700x3000x4100 |
ГИМД-750-Z-Y-G |
750 |
4500 |
1700x3000x4100 |
ГИМД-1000-Z-Y-G |
1000 |
10500 |
2360x3600x4200 |
ГИМГ-100-Z-Y-G |
100 |
21000 |
19990x1900x1455 |
ГИМГ-300-Z-Y-G |
300 |
19990x1900x1455 | |
ГИМГ-500-Z-Y-G |
500 |
19990x1900x1455 | |
ГИМГ-600-Z-Y-G |
600 |
19990x1900x1455 | |
ГИМГ-1000-Z-Y-G |
1000 |
19990x1900x1455 | |
ГИМГ-1500-Z-Y-G |
1500 |
19990x1900x1455 | |
ГИМГ-2000-Z-Y-G |
2000 |
19990x1900x1455 | |
ГИМГ-3000-Z-Y-G |
3000 |
19990x1900x1455 | |
ГИМГ-4000-Z-Y-G |
4000 |
19990x1900x1455 | |
ГИМГ-5000-Z-Y-G |
5000 |
19990x1900x1455 |
Таблица 5.1 - Диапазоны воспроизведений (задания) скорости перемещения подвижной траверсы и скорости нагружения
Наименование характеристики |
Значение | ||||||||||||||||||||||||
Тип исполнения |
SUBRAM |
[АХ ТИМУ |
SUBR.AI |
МАХ ГИ |
[МС | ||||||||||||||||||||
Верхний предел измерений, кН |
о о |
о о С<-) |
о о |
о о |
о о о |
о о |
2000 |
3000 |
о о о ■'Г |
о о о |
о |
О 1Г) |
о о |
о о С<-) |
10/300 |
о о |
о о |
о о о |
1250 |
о о |
2000 |
2500 |
3000 |
о о о ■'Г |
о о о |
Диапазон воспроизведений (задания) скорости перемещения подвижной траверсы, мм/мин |
от 0,01 ДО 100,00 |
от 0,01 до 80,00 |
от 0,01 до 60,00 |
от 0,01 до 50,00 |
от 0,01 до 50,00 | ||||||||||||||||||||
Диапазон воспроизведений (задания) скорости нагружения, кН/с |
от 0,2 до 10,0 |
от 0,2 до 30,0 |
от 0,2 до 50,0 |
от 0,5 до 100,0 |
от 0,02 до 1,00 |
от 0,08 до 5,00 |
от 0,2 до 10 |
от 0,02 до 1 / от 0,2 до 10 |
от 0,5 до 30,0 |
от 0,5 до 100,0 |
Таблица 5.2 - Диапазоны воспроизведений (задания) скорости перемещения подвижной траверсы и скорости нагружения
Наименование характеристики |
Значение | |||||||||||||||
Тип исполнения |
SUBRAMAX ГИ |
[МГ |
SUB] |
R. AM АХ ГИМД | ||||||||||||
Верхний предел измерений, кН |
о о |
о о с<-> |
о о |
о о |
о о о |
о о |
2000 |
3000 |
о о о ■'Г |
о о о |
О 1Г) |
о о |
о |
о о |
о |
о о о |
Диапазон воспроизведений (задания) скорости перемещения подвижной траверсы, мм/мин |
от0,01 ДО 100,00 |
отО 01 до 50,00 |
от 0,01 ДО 100,00 |
от 0,01 до 50,00 | ||||||||||||
Диапазон воспроизведений (задания) скорости нагружения, кН/с |
от 0,2 ДО 10,0 |
от 0,2 ДО 30,0 |
от 0,5 до 50,0 |
от 0,5 ДО 100,0 |
от 0,2 ДО 10,0 |
от 0,5 ДО 10,0 |
от 0,5 ДО 100,0 |
Таблица 6 - Параметры электрического питания и условия эксплуатации
Наименование характеристики |
Значение |
Параметры электрического питания: |
380+2О-15 |
- напряжение переменного тока, В | |
- частота переменного тока, Г ц |
50±1 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, %, не более |
80 |
