Номер по Госреестру СИ: 90766-23
90766-23 Дефектоскопы вихретоковые многоканальные
("ЭМД-2")
Внешний вид.
Дефектоскопы вихретоковые многоканальные
Рисунок № 1
Общие сведения
Дата публикации - 07.03.2025
Срок свидетельства - 15.12.2028
Номер записи - 192682
ID в реестре СИ - 1412973
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2716 от 2023.12.15 ПРИКАЗ_Об утверждении типов средств измерений (17)
№451 от 2025.03.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№2144 от 2022.08.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№2143 от 2022.08.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№358 от 2024.02.12 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
Наличие аналогов СИ: Дефектоскопы вихретоковые многоканальные ("ЭМД-2")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52099-12 16.11.2027 |
Дефектоскопы многоканальные, "ЭХО-КОМПЛЕКС-2" Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
65926-16 14.12.2026 |
Дефектоскопы многоканальные, ЭХО-КОМПЛЕКС-3 Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
67796-17 19.06.2027 |
Ручные диагностические комплексы, РДК ПТ-12М Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
68280-17 10.08.2027 |
Высокоскоростные системы измерения параметров пути, СОКОЛ-2 Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81725-21 29.04.2026 |
Устройства для контроля рельсовой колеи (тележки путеизмерительные), ПТ-7МК Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81809-21 31.05.2026 |
Устройства для контроля рельсовой колеи (тележек путеизмерительных) ПТ-10, ПТ-10 Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
83926-21 07.12.2026 |
Тележки путеизмерительные, ПТ-12-01 Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88602-23 28.03.2028 |
Системы визуального обнаружения дефектов СВОД-2, Обозначение отсутствует Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90766-23 15.12.2028 |
Дефектоскопы вихретоковые многоканальные, "ЭМД-2" Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92761-24 30.07.2029 |
Системы измерительные параметров стрелочных переводов и пути СОКОЛ-3, Обозначение отсутствует Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Дефектоскопы вихретоковые многоканальные ("ЭМД-2")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Дефектоскопы вихретоковые многоканальные ("ЭМД-2")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) выполняет следующие основные функции:
-
- настройка параметров контроля;
-
- регистрации результатов контроля;
-
- хранение всех результатов проездов в единой базе данных;
-
- отображение сигнала в режиме реального времени;
-
- просмотра и расшифровки ранее зарегистрированных данных.
Метрологически значимая часть не выделена, все ПО является метрологически значимым.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ЭМД-2: Мастер настройки |
|
Номер версии (идентификационный номер) ПО |
1.1.33.0 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист формуляра.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации ВДМА.663500.205 РЭ «Руководство по эксплуатации. Дефектоскоп вихретоковый многоканальный «ЭМД-2», раздел 2 «Использование изделия».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийВДМА.663500.205 ТУ «Дефектоскопы вихретоковые многоканальные «ЭМД-2». Технические условия».
ПравообладательАкционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)
ИНН 7707011088
Юридический адрес: 107140, г. Москва, вн.тер.г. муниципальный округ Красносельский, пер. 1-й Красносельский, д. 3, помещ. 75П
Телефон: +7 (495) 230-30-26
Факс +7 (495) 230-30-26
Web-сайт: www.tvema.ru
Е-mail: tvema@tvema.ru
Изготовитель
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)ИНН 7707011088
Юридический адрес: 107140, г. Москва, вн.тер.г. муниципальный округ Красносельский, пер 1-й Красносельский, д. 3, помещ. 75П
Адрес места осуществления деятельности: 115088, г. Москва, 1-й Угрешский пр-д, д. 26 Телефон: +7 (495) 230-30-26
Факс +7 (495) 230-30-26
Web-сайт: www.tvema.ru
Е-mail: tvema@tvema.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933Адрес: 119361, г. Москва, вн.тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
Е-mail: vniiofi@vniiofi.ru
Правообладатель
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)ИНН 7707011088
Юридический адрес: 107140, г. Москва, вн.тер.г. муниципальный округ Красносельский, пер. 1-й Красносельский, д. 3, помещ. 75П
Телефон: +7 (495) 230-30-26
Факс +7 (495) 230-30-26
Web-сайт: www.tvema.ru
Е-mail: tvema@tvema.ru
Принцип действия дефектоскопов основан на вихретоковом методе неразрушающего контроля. В контролируемом изделии происходит возбуждение вихревых токов посредством обмотки возбуждения на вихретоковом преобразователе (далее - ВТП). При наличии дефектов контуры вихревых токов разрываются, образуя поля рассеяния дефектов. Сигналы, обусловленные полями рассеяния дефектов, принимаются измерительной обмоткой ВТП, усиливаются, детектируются, из них выделяется информационный сигнал - фаза и амплитуда. Далее сигнал поступает на вход системы регистрации электронного блока дефектоскопа и отображается на экране ПК.
Дефектоскоп состоит из следующих основных частей: электронного блока, сканирующего устройства, комплекта ВТП, комплекта кабелей.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится методом наклеивания этикетки на заднюю панель корпуса дефектоскопа. Пломбирование дефектоскопов не предусмотрено.
Фотография общего вида дефектоскопа представлена на рисунке 1. Схема с указанием места нанесения заводского номера представлены на рисунке 2.

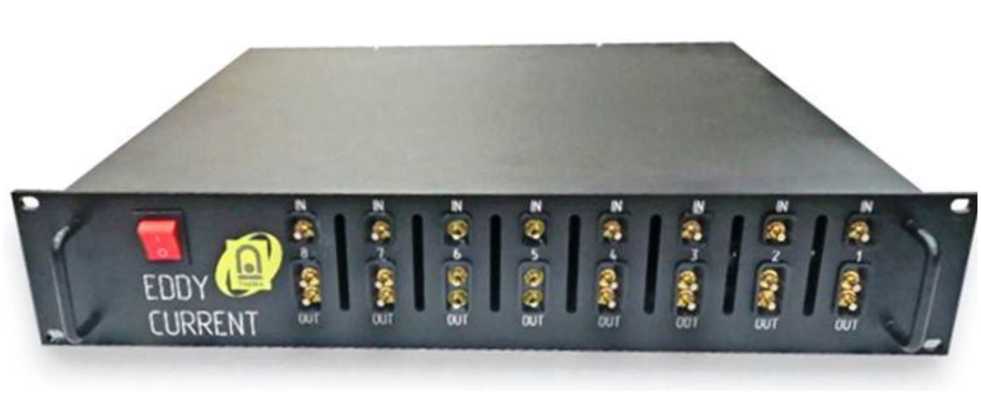

Рисунок 1 - Общий вид дефектоскопов вихретоковых многоканальных «ЭМД-2»
(■■■■■КП Дефектоскоп Вихретоковый ■К ЭМД-2НК Зав.
Место нанесения заводского номера
Рисунок 2 - Обозначение места нанесения заводского номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Дефектоскоп вихретоковый многоканальный:
|
«ЭМД-2» |
1 комплект
|
|
Кабели |
1 комплект | |
|
Стандартный образец |
1 шт. | |
|
Персональный компьютер* |
1 шт. | |
|
Программное обеспечение |
1 комплект | |
|
Руководство по эксплуатации |
ВДМА.663500.205 РЭ |
1 экз. |
|
Формуляр |
ВДМА.663500.205 ФО |
1 экз. |
|
* Тип и количество в соответствии с заказом | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение и допускаемое отклонение рабочей частоты, кГ ц |
100 ± 10 |
|
Номинальное значение и допускаемое отклонение размаха сигнала возбуждения, В |
28,0 ± 2,8 |
|
Диапазон измерений глубины поверхностных дефектов, мм |
от 0,5 до 9,9 |
|
Пределы допускаемой относительной погрешности измерений глубины поверхностных дефектов, % |
±20 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов ВТП* |
от 8 до 16 |
|
Диапазон показаний глубины поверхностных дефектов, мм |
от 0,1 до 10,0 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 ± 23 |
|
- частота переменного тока, Гц |
50,00 ± 1,25 |
|
Потребляемая мощность электронного блока, В^А, не более |
100 |
|
Габаритные размеры электронного блока дефектоскопа, мм, не более: | |
|
- высота |
180 |
|
- ширина |
280 |
|
- длина |
480 |
|
Масса электронного блока дефектоскопа, кг, не более |
10 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до + 35 |
|
* В соответствии с заказом |
