Номер по Госреестру СИ: 81725-21
81725-21 Устройства для контроля рельсовой колеи (тележки путеизмерительные)
(ПТ-7МК)
Назначение средства измерений:
Устройства для контроля рельсовой колеи (тележки путеизмерительные) ПТ-7МК (далее - тележки ПТ-7МК) предназначены для измерения геометрических параметров рельсовой колеи, привязки к текущей координате пути и цифровой индикации значений ширины рельсовой колеи (шаблона) и взаимного превышения одной рельсовой нити относительно другой (уровня) в процессе строительства, эксплуатации и ремонтновосстановительных работ железнодорожного пути.

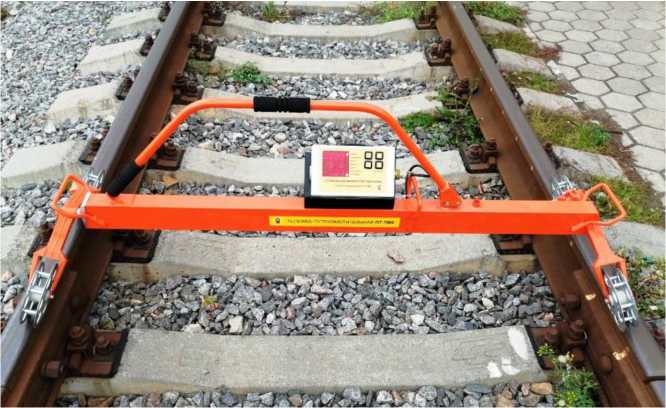

Внешний вид.
Устройства для контроля рельсовой колеи (тележки путеизмерительные)
Рисунок № 1
Общие сведения
Дата публикации - 17.05.2021
Срок свидетельства - 29.04.2026
Номер записи - 180912
ID в реестре СИ - 1388009
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПТ-7МК, Нет модификации, -,
Производитель
Изготовитель - Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Устройства для контроля рельсовой колеи (тележки путеизмерительные) (ПТ-7МК)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52099-12 16.11.2027 |
Дефектоскопы многоканальные, "ЭХО-КОМПЛЕКС-2" Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
65926-16 14.12.2026 |
Дефектоскопы многоканальные, ЭХО-КОМПЛЕКС-3 Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
67796-17 19.06.2027 |
Ручные диагностические комплексы, РДК ПТ-12М Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
68280-17 10.08.2027 |
Высокоскоростные системы измерения параметров пути, СОКОЛ-2 Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81725-21 29.04.2026 |
Устройства для контроля рельсовой колеи (тележки путеизмерительные), ПТ-7МК Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81809-21 31.05.2026 |
Устройства для контроля рельсовой колеи (тележек путеизмерительных) ПТ-10, ПТ-10 Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
83926-21 07.12.2026 |
Тележки путеизмерительные, ПТ-12-01 Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88602-23 28.03.2028 |
Системы визуального обнаружения дефектов СВОД-2, Обозначение отсутствует Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90766-23 15.12.2028 |
Дефектоскопы вихретоковые многоканальные, "ЭМД-2" Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92761-24 30.07.2029 |
Системы измерительные параметров стрелочных переводов и пути СОКОЛ-3, Обозначение отсутствует Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Устройства для контроля рельсовой колеи (тележки путеизмерительные) (ПТ-7МК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 5 | 2 | 0 | 5 | 0 | 4 | 0 | 4 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 4 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 1 | 1 | 1 | 0 | 1 | 1 | 0 |
Стоимость поверки Устройства для контроля рельсовой колеи (тележки путеизмерительные) (ПТ-7МК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Южно-Уральский центр метрологии - структурное подразделение Южно-Уральской железной дороги - филиала ОАО РЖД Челябинская область |
11822 | 11822 |
Программное обеспечение
Тележки ПО ПТ-7МК имеют в своем составе встроенное программное обеспечение (ПО), разработанное для передачи результатов измерений на внешнее устройство.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения приборов соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1:
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
ПО ПТ-7МК |
|
Номер версии (идентификационный номер) ПО |
1.0 и выше |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Уровень защиты программного обеспечения оценивается, как «высокий» по Р 50.2.077
2014
Знак утверждения типа
Знак утверждения типананосится на наружной поверхности тележек ПТ-7МК методом наклейки и в правом верхнем углу руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 2 документа ВДМА.663500.081 РЭ «Устройство для контроля рельсовой колеи (Тележка путеизмерительная) ПТ-7МК».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам для контроля рельсовой колеи (тележки путеизмерительные) ПТ-7МК ВДМА.663500.081ТУ «Устройства для контроля рельсовой колеи (тележки путеизмерительные) ПТ-7МК. Технические условия»
Принцип действия тележки ПТ-7МК состоит в получении при помощи датчиков измерительной информации о параметрах пути, обработке ее микропроцессорным цифровым вычислительным устройством (регистратором), визуализации на индикаторе и сохранении в памяти для последующей передачи в компьютерную базу ОАО «РЖД» или метрополитена.
Ходовая часть тележки (шасси) представляет собой полую раму, опирающуюся на четыре колеса, два из которых закреплены на подпружиненном телескопическом механизме, обеспечивающим постоянное боковое прижатие и контакт колес с рельсами. Для перемещения тележки в рабочем положении вдоль рельсового пути и переноса ее к месту работы служит шарнирно закрепленная на раме ручка.
Для контроля взаимного превышения одной рельсовой нити относительно другой внутри рамы тележки ПТ-7МК установлен датчик уровня, действующий по принципу инклинометра. Датчик уровня преобразует угол наклона рамы относительно линии горизонта в электрический сигнал, пропорциональный превышению одного рельса над другим. Результаты измерений уровня записываются в память и отображаются на индикаторе в цифровом виде.
Для измерения ширины колеи используется датчик линейных перемещений, закрепленный внутри рамы, датчик преобразует осевое перемещение штока телескопического механизма относительно рамы тележки в электрический сигнал, по которому микропроцессорный регистратор вычисляет значение ширины колеи. Результат измерения записываются в память, и отображается на индикаторе в цифровом виде.
Для подсчета текущей координаты пути и синхронизации работы регистратора в тележке применяется закрепленный в оси колеса датчик пути, который преобразует вращение колеса в последовательность импульсов, пропорциональную скорости вращения. При вращении колеса датчик формирует электрические импульсы, по которым микропроцессорный регистратор определяет величину перемещения тележки.
Регистратор с энергонезависимой памятью и интерфейсом для визуализации установлен с помощью легкосъемных креплений на раме тележки. Для обеспечения питания регистратора используется автономная аккумуляторная батарея.
Перемещение тележки ПТ-7МК в рабочем положении вдоль рельсового пути и перенос ее к месту работы осуществляется оператором вручную. Для перемещения тележки ПТ-7МК в рабочем положении и переноса ее к месту работы служит шарнирно закрепленная на раме ручка.
Пломбирование тележек ПТ-7МК не предусмотрено.
Рисунок 1 - Общий вид устройств для контроля рельсовой колеи (тележек путеизмерительных) ПТ-7МК
Таблица 4 - Комплект поставки тележек ПТ-7МК
|
Наименование |
Обозначение |
Количество |
|
Устройства для контроля рельсовой колеи (тележки путеизмерительные) ПТ-7МК |
- |
1 экз. |
|
Руководство по эксплуатации |
ВДМА.663500.081 РЭ |
1 экз. |
|
Руководство пользователя |
ВДМА.663500.081 РП |
1 экз. |
|
Методика поверки |
МП 203-51-2020 |
1 экз. |
тележек ПТ-7МК представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики тележек ПТ-7МК
|
Наименование характеристики |
Значение |
|
Диапазон измерений взаимного положения обеих рельсовых нитей по высоте (уровень), мм |
от -160 до +160 |
|
Пределы допускаемой приведенной погрешности измерения взаимного положения обеих рельсовых нитей по высоте (уровень)1, % |
±1,5 |
|
Диапазон измерений ширины рельсовой колеи (шаблон), мм |
от 1505 до 1560 |
|
Пределы допускаемой абсолютной погрешности измерения ширины рельсовой колеи (шаблон), мм |
±1,0 |
Таблица 3 - Технические характеристики и условия эксплуатации
|
Наименование характеристики |
Значение |
|
Скорость перемещения тележки ПТ-7МК, км/ч, не более |
5 |
|
Электрическое сопротивление между левыми и правыми колесами тележки ПТ-7МК, МОм, не менее |
10 |
|
Масса тележки ПТ-7МК, кг, не более |
17 |
|
Габаритные размеры для тележки ПТ-7МК, мм, не более: | |
|
длина |
1620 |
|
ширина |
580 |
|
высота |
510 |
|
Электропитание: - Общая потребляемая мощность, Вт, не более |
2 |
|
0,15 |
|
нее |
30 |
|
Условия эксплуатации: Температура окружающей среды, °С |
от -20 до +40 |
|
Относительная влажность, %, при температуре 25 °С, не более |
95 |
