Номер по Госреестру СИ: 65926-16
65926-16 Дефектоскопы многоканальные
(ЭХО-КОМПЛЕКС-3)
Назначение средства измерений:
Дефектоскопы многоканальные «ЭХО-КОМПЛЕКС-3» (далее по тексту - дефектоскопы) предназначены для измерения координат залегания дефектов типа нарушения сплошности материалов, полуфабрикатов, готовых изделий, в том числе рельсов, ультразвуковым и магнитным методами неразрушающего контроля.

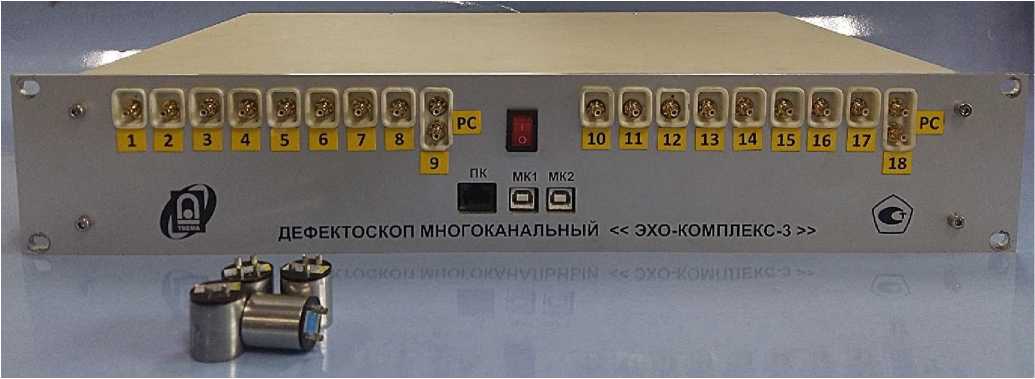

Внешний вид.
Дефектоскопы многоканальные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 14.12.2026
Номер записи - 157343
ID в реестре СИ - 379743
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЭХО-КОМПЛЕКС-3, Нет модификации, -,
Производитель
Изготовитель - АО "Фирма "ТВЕМА"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 22
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 6
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1878 от 2016.12.14 Об утверждении типов средств измерений
№2692 от 2021.12.02 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
Наличие аналогов СИ: Дефектоскопы многоканальные (ЭХО-КОМПЛЕКС-3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Кто поверяет Дефектоскопы многоканальные (ЭХО-КОМПЛЕКС-3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 12 | 0 | 10 | 0 | 2 | 0 | 2 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 8 | 1 | 7 | 0 | 8 | 1 | 7 | ||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Дагестанский ЦСМ» (RA.RU.311505) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Дефектоскопы многоканальные (ЭХО-КОМПЛЕКС-3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Самарский ЦСМ Самарская область |
7224 | 7224 |
Программное обеспечение
На компьютер устанавливается программное обеспечение (ПО) «Мастер настройки», которое выполняет следующие основные функции:
- управление аппаратными ресурсами;
- хранение всех результатов проездов в единой базе данных;
- отображение развертки типа А в режиме реального времени;
- отображение развертки магнитных каналов.
- отображение результатов в виде пересчетных значений по заранее предустановленным параметрам.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Мастер настройки |
|
Номер версии (идентификационный номер) ПО |
1.1.20.1 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель блока электронного дефектоскопа методом шелкографии или фотохимическим методом, а также на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам многоканальные «ЭХО-КОМПЛЕКС-3»
Технические условия «Дефектоскоп многоканальный «ЭХО-КОМПЛЕКС-3».
Технические условия. ВДМА.663500.168 ТУ».
Поверка
Поверкаосуществляется по документу МП 039.Д4-16 «ГСИ. Дефектоскопы многоканальные «ЭХО-КОМПЛЕКС-3». Методика поверки» утвержденному ФГУП «ВНИИОФИ» в августе 2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
-
1 Генератор сигналов произвольной формы AFG 33120 А ( Госреестр № 26209-03);
-
2 Осциллограф цифровой TDS2012B (Госреестр № 32618-06);
-
3 Контрольные образцы №2 и №3 из комплекта КОУ-2 (Госреестр 6612-99);
-
4 Мера № 3Р из комплекта мер ультразвуковых ККО-3 (Госреестр 63388-16);
-
5 Магазин затуханий МЗ-50-2 (Госреестр 5783-76).
Изготовитель
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА») ИНН 7707011088
Юридический адрес: 107140, г. Москва, 1-й Красносельский переулок, д.3, пом. 1, комн. 75
Почтовый адрес: 107140, г. Москва, 1-й Красносельский переулок, д.3, пом. 1, комн. 75 Телефон/факс: (495) 230-30-26
Web-сайт: www.tvema.ru
E-mail: tvema@tvema.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-56-33, факс: (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
В дефектоскопе реализованы ультразвуковой и магнитный методы неразрушающего контроля.
Ультразвуковой метод основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.
Магнитный метод основан на регистрации изменений параметров магнитного поля контролируемого объекта, вызванного наличием в объекте дефектов типа нарушения сплошности материалов.
Дефектоскоп состоит из следующих основных частей: блока электронного, компьютера типа ноутбук, комплекта пьезоэлектрических преобразователей (ПЭП) производства АО «Фирма ТВЕМА» и магнитных преобразователей производства АО «Фирма ТВЕМА». Блок электронный дефектоскопа включает в себя 18 блоков (каналов) ультразвуковых - 16 блоков для подключения совмещенных ПЭП, 2 блока для подключения раздельно-совмещенных ПЭП и 2 магнитных блока (канала). Передача данных и прием команд управления и настройки с компьютера осуществляется блоком управления, входящим в состав блока электронного. Блок управления обеспечивает синхронизацию работы блока магнитных каналов и блоков генераторно-усилительных ультразвуковых каналов, приём от них данных, а также трансляцию им команд управления. Сигналы с выхода датчика угла поворота (ДУП), сигналы от кнопок служебной отметки, а также сигналы коррекции путевой координаты с пульта дистанционной отметки (ПДО) поступают на входы синхронизатора, где они обрабатываются и формируются синхроимпульсы, которые передаются на блок управления электронного блока дефектоскопа.
Общий вид дефектоскопа представлен на рисунке 1.
Рисунок 1 - Общий вид блока электронного дефектоскопа
Таблица 3 -
|
Наименование |
Количество |
|
Дефектоскоп многоканальный |
1 шт. |
|
Компьютеры * |
1 шт. |
|
Преобразователи ультразвуковые производства компании АО «Фирма Твема»** |
4 шт. |
|
Преобразователи магнитные производства компании АО «Фирма Твема»** |
2 шт. |
|
Программное обеспечение |
1 диск |
|
Руководство по эксплуатации ВДМА.663500.168РЭ |
1 экз. |
|
Формуляр ВДМА.663500.168ФО |
1 экз. |
|
Методика поверки |
1 экз. |
|
* - Количество компьютеров согласуется с заказчиком; ** - Тип и количество определяются требованиями заказчика. (состав комплекта ПЭП согласуется с заказчиком) | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения амплитуды сигнала на входе магнитного канала по положительной составляющей, В |
от 0,5 до 2,5 |
|
Пределы допускаемой относительной погрешности измеряемого значения амплитуды сигнала на входе магнитного канала, % |
±10 |
|
Динамический диапазон регистрации сигналов раздельно-совмещенных ультразвуковых каналов, дБ, не менее |
70 |
|
Диапазон измерения временных интервалов, мкс |
от 5 до 100 |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс |
±3 |
|
Диапазон измерения координат отражателя по глубине по стали, мм: для ПЭП с номинальным значением угла ввода 0 градусов для ПЭП с номинальным значением угла ввода 40 градусов для ПЭП с номинальным значением угла ввода 58 градусов для ПЭП с номинальным значением угла ввода 70 градусов |
от 15 до 210 от 8 до 210 от 6 до 44 от 3 до 44 |
|
Пределы допускаемого значения абсолютной погрешности измерений координат отражателя по глубине по стали, мм |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество ультразвуковых каналов *, шт. |
18 |
|
Количество магнитных каналов *, шт. |
2 |
|
Номинальные значения размаха колебаний импульсов возбуждений генератора**,В |
от 100 до 700 |
|
Допускаемое отклонения установки размаха колебаний импульсов возбуждения генератора, % |
±10 |
|
Номинальное значение эффективной частоты ПЭП, МГц |
1,25; 2,5; 5,0 |
|
Наименование характеристики |
Значение |
|
Допускаемое отклонение эффективной частоты ПЭП от номинального значения, %, |
±10 |
|
Допускаемое отклонение угла ввода от номинального значения, градус
|
+2 +2 -6 +2 -3 +2 -5 |
|
Время установления рабочего режима дефектоскопа с момента включения, минут, не более |
5 |
|
Время непрерывной работы дефектоскопа, ч, не менее |
12 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
480 х 600 х 90 |
|
Масса, кг, не более |
6 |
|
Питание от сети переменного тока с параметрами:
|
220 +32 50 |
|
Номинальная потребляемая мощность дефектоскопа, Вт, не более |
200 |
|
Условия эксплуатации:
|
от +5 до +40 от 30 до 80 |
* - количество каналов определяется количеством блоков электронных дефектоскопа, согласуемым с Заказчиком.
** - номинальное значение размаха импульса возбуждения ультразвуковых каналов определяются по согласованию с заказчиком и указываются в формуляре на дефектоскоп.
