Сведения о средстве измерений: 90714-23 Резервуар стальной горизонтальный цилиндрический

Номер по Госреестру СИ: 90714-23
90714-23 Резервуар стальной горизонтальный цилиндрический
(РГ-20 (10+10))

Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический РГ-20 (10+10) (далее - резервуар) предназначен для проведения учетных и торговых операций с нефтью и нефтепродуктами и их хранения, а также взаимных расчетов между поставщиком и потребителем.

Внешний вид. Резервуар стальной горизонтальный цилиндрический, http://oei-analitika.ru рисунок № 1

Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1

Внешний вид. Резервуар стальной горизонтальный цилиндрический, http://oei-analitika.ru рисунок № 2

Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 2

Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 3

Общие сведения

Дата публикации - 12.12.2023
Срок свидетельства -
Номер записи - 192631
ID в реестре СИ - 1412864
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

РГС-20 (10+10),

Производитель

Изготовитель - Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

MI_9 Распределение средств измерений по краям, регионам, городам

Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.

Отчет состоит из трех круговых диаграмм и интерактивной географической карты.

Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).

На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).

Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2659 от 2023.12.11 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Резервуар стальной горизонтальный цилиндрический (РГ-20 (10+10))

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
81146-20	Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50, Нет данных Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
87333-22	Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-5000 Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
87486-22	Резервуары стальные горизонтальные цилиндрические, РГ-40 Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
88540-23	Резервуары стальные горизонтальные цилиндрические, РГ75 Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
89469-23	Резервуар стальной вертикальный цилиндрический, РВС-5000 Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
90561-23	Резервуар горизонтальный стальной цилиндрический, РГ20(5/5/10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
90573-23	Резервуар горизонтальный стальной цилиндрический, РГ20(10/10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
90621-23	Резервуар стальной горизонтальный цилиндрический, РГ-20 (10+10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
90713-23	Резервуар стальной горизонтальный цилиндрический, РГ-20 (10+10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
90714-23	Резервуар стальной горизонтальный цилиндрический, РГ-20 (10+10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет

RB_11 Реестр аккредитованных ФСА лиц (fsa.gov.ru)

Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуар стальной горизонтальный цилиндрический (РГ-20 (10+10))

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232)	РСТ	РГС-20 (10+10)	1		1	0	0	1	1	0

Стоимость поверки Резервуар стальной горизонтальный цилиндрический (РГ-20 (10+10))

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

ГСИ «Масса и объем нефтепродуктов. Методика измерений в резервуарах горизонтальных стальных косвенным методом статических измерений на объектах органов Федеральной службы безопасности Российской Федерации. Регистрационный № ФР. 1.29.2013.16339.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Закрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ»)

ИНН 7805204056

Юридический адрес: 198216, г. Санкт-Петербург, Ленинский пр-кт, д. 131, лит. А, помещ. 6-Н

Телефон: +7 (812) 326-88-00

E-mail: zakaz@rezervuar.su

Изготовитель

Закрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ»)
ИНН 7805204056
Адрес: 198216, г. Санкт-Петербург, Ленинский пр-кт, д. 131, лит. А, помещ. 6-Н
Телефон: +7 (812) 326-88-00
E-mail: zakaz@rezervuar.su

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний имени Б.А.Дубовикова в Саратовской области» (ФБУ «Саратовский ЦСМ им. Б.А.Дубовикова»)
Адрес: 410065, г. Саратов, ул. Тверская, д. 51А
Телефон (факс): (8452) 63-24-26
Email: scsm@gosmera.ru

Правообладатель

Закрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ»)
ИНН 7805204056
Юридический адрес: 198216, г. Санкт-Петербург, Ленинский пр-кт, д. 131, лит. А, помещ. 6-Н
Телефон: +7 (812) 326-88-00
E-mail: zakaz@rezervuar.su

Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему, согласно градуировочной таблице резервуара.

Конструктивно резервуар представляет собой стальную горизонтальную конструкцию цилиндрической формы с плоскими днищами наземного исполнения, состоящую из двух секций, помещенных в контейнер.

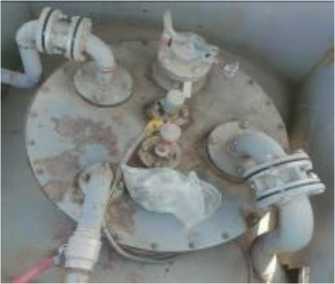

Резервуар оснащен необходимыми техническими устройствами: приемо-раздаточными патрубками с запорной арматурой, дыхательным клапаном, люком замерным.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен аэрографическим способом на маркировочную табличку и типографским способом в паспорт.

Резервуар стальной горизонтальный цилиндрический РГ-20 (10+10) с заводским номером 1552 расположен на территории ПУ ФСБ России по Саратовской и Самарской областям по адресу: Саратовская область, пгт Озинки, ул. Молодежная, д. 10.

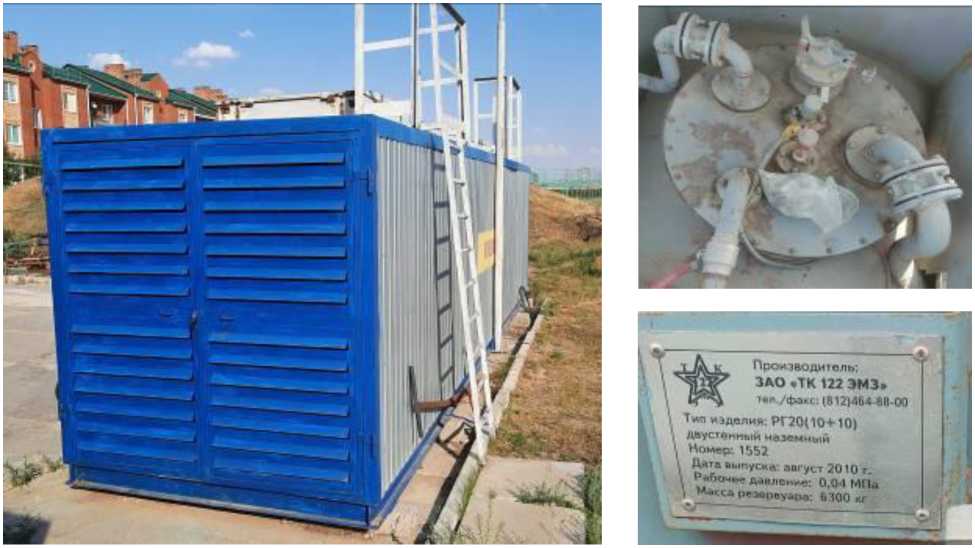

Общий вид резервуара стального горизонтального цилиндрического РГ-20 (10+10) с указанием места нанесения заводского номера приведен на рисунке 1.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.

Пломбирование резервуара стального горизонтального цилиндрического РГ-20 (10+10) не предусмотрено.

Внешний вид. Резервуар стальной горизонтальный цилиндрический (РГ-20 (10+10)), http://oei-analitika.ru

Производитель:

ЗАО «ТК «22 ЭНЗ. /факс; (812|4в*-4Я-00 I Тип изделия. РГ20110+10)

, ДЛустянньти наземный

I Номер: 1552

I Дите «ыпусме аег у<_₇ 2010 г.

I "ооин-даеле,^. ₀ q., _мг(а

¹ — ^tc* ^pel,""v»Oa: *300 «г

Рисунок 1 - Общий вид резервуара стального горизонтального цилиндрического РГ-20 (10+10) заводской номер 1552

Таблица 3 -

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГ-20 (10+10)	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	2 экз.
На каждую секцию резервуара оформляется отдельная градуировочная таблица

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	20
Номинальная вместимость секции № 1, м³	10
Номинальная вместимость секции № 2, м³	10
Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), %	±0,25

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С
- атмосферное давление, кПа

от -38 до +50 от 84,0 до 106,7

Срок службы, лет, не менее
