Номер по Госреестру СИ: 88540-23
88540-23 Резервуары стальные горизонтальные цилиндрические
(РГ75)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГ75 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 4

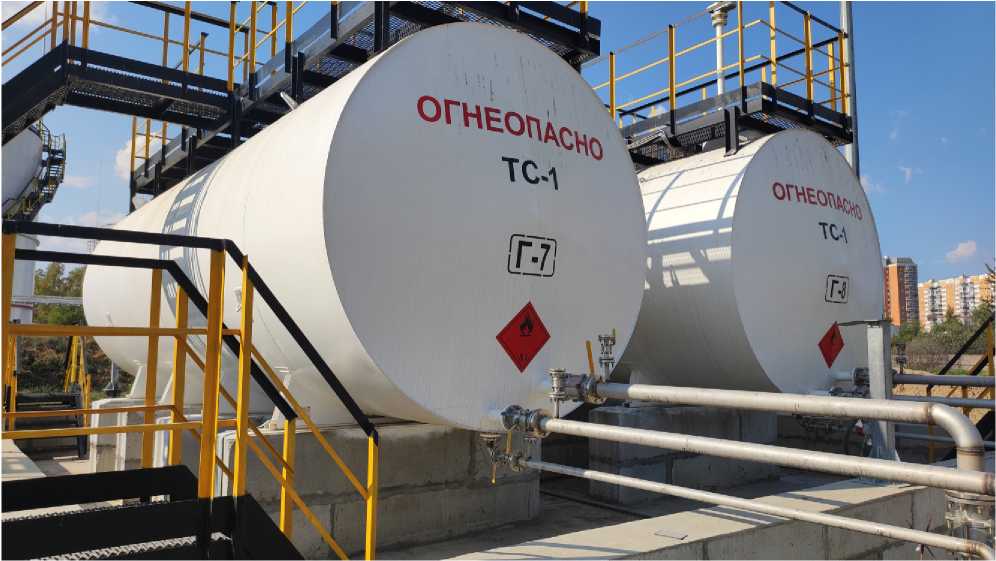

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 5
Общие сведения
Дата публикации - 17.03.2023
Срок свидетельства -
Номер записи - 190547
ID в реестре СИ - 1407333
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№571 от 2023.03.17 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГ75)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81146-20 |
Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50, Нет данных Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
87333-22 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-5000 Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
87486-22 |
Резервуары стальные горизонтальные цилиндрические, РГ-40 Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
88540-23 |
Резервуары стальные горизонтальные цилиндрические, РГ75 Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
89469-23 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
90561-23 |
Резервуар горизонтальный стальной цилиндрический, РГ20(5/5/10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
90573-23 |
Резервуар горизонтальный стальной цилиндрический, РГ20(10/10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
90621-23 |
Резервуар стальной горизонтальный цилиндрический, РГ-20 (10+10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
90713-23 |
Резервуар стальной горизонтальный цилиндрический, РГ-20 (10+10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
90714-23 |
Резервуар стальной горизонтальный цилиндрический, РГ-20 (10+10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГ75)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОКОНТ" (RA.RU.311686) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГ75)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательЗакрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ»)
ИНН 7805204056
Адрес: 198216, г. Санкт-Петербург, Ленинский пр-кт, д. 131 литер А, пом 6-н
Телефон /факс: +7 (812) 464-64-00
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, оф. 51
Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 75 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом сублимации на маркировочные таблички резервуаров (рисунок 1).
Резервуары РГ75 с заводскими номерами 931, 932, расположены на территории склада ГСМ-2, АО «ТЗС» по адресу: г. Москва, Заводское шоссе, д. 16.
Общий вид резервуаров РГ75 представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Производитель:
ЗАО «ТК 122 ЭМЗ»
тел./факс: (812)464-64-00
Тип изделия: резервуар РГ75 одностенный наземный Номинальный объем: 75 м.куб. Заводской номер: 931 Дата выпуска: февраль 2009 г. Рабочее давление: 0,04МПа Масса резервуара^_490О кг
Производитель;
ЗАО «ТК 122 ЭМЗ» тел./факс; (812)464-64-00
Тип изделия: резервуар РГ75 одностенный наземный
Номинальный объем; 75 м.куб. Заводской номер: 932 Дата выпуска: февраль 2009 г. Рабочее давление: О^МПа i L Масса резервуара: ‘ллп
Рисунок 1 - Маркировочные таблички
Рисунок 2 - Общий вид резервуаров РГ75
Пломбирование резервуаров РГ75 не предусмотрено.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГ75 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
75 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
