Сведения о средстве измерений: 81146-20 Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50

Номер по Госреестру СИ: 81146-20
81146-20 Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50
(Нет данных)

Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

сертификация программного обеспечения
Внешний вид. Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50
Рисунок № 1
Внешний вид. Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50
Рисунок № 2

Общие сведения

Дата публикации - 22.12.2021
Срок свидетельства -
Номер записи - 180436
ID в реестре СИ - 1386702
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

РГС-20 (10+10),

Производитель

Изготовитель - Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.

Приказы РСТ, где упоминается данный тип СИ

№2461 от 2020.12.31 Об утверждении типа средств измерений

Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50 (Нет данных)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81146-20

Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50, Нет данных
Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
5 лет
87333-22

Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-5000
Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
5 лет
87486-22

Резервуары стальные горизонтальные цилиндрические, РГ-40
Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
5 лет
88540-23

Резервуары стальные горизонтальные цилиндрические, РГ75
Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
5 лет
89469-23

Резервуар стальной вертикальный цилиндрический, РВС-5000
Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
5 лет
90561-23

Резервуар горизонтальный стальной цилиндрический, РГ20(5/5/10)
Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
5 лет
90573-23

Резервуар горизонтальный стальной цилиндрический, РГ20(10/10)
Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
5 лет
90621-23

Резервуар стальной горизонтальный цилиндрический, РГ-20 (10+10)
Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
5 лет
90713-23

Резервуар стальной горизонтальный цилиндрический, РГ-20 (10+10)
Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
5 лет
90714-23

Резервуар стальной горизонтальный цилиндрический, РГ-20 (10+10)
Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
5 лет
94345-25

Резервуар стальной горизонтальный цилиндрический, РГ50 ((40)+(10))
Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
5 лет

Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).

По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50 (Нет данных)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "АМУРСКИЙ ЦСМ"
(RA.RU.311498)
РСТ
  • РГС-20 (10+10)
  • 2 0 2 0 2 0 2

    Стоимость поверки Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50 (Нет данных)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Отсутствует


    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист паспорта резервуара типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    сведения отсутствуют


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20, РГС-50

    ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки

    Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

    Основные средства поверки:

    • - рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);

    • - рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);

    • - рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 256 от 7 февраля 2018 г.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке резервуара.


    Изготовитель

    Закрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ»)
    ИНН 7805204056
    Адрес: 198216, г. Санкт-Петербург, Ленинский проспект, 131 лит.а, 6-н
    Телефон: +7 (812) 326-88-00
    Web-сайт: rezervuar.su
    E-mail: zakaz@rezervuar.su

    Заявитель

    Акционерное общество «Транснефть-Метрология» (АО «Транснефть-Метрология») ИНН 7723107453
    Адрес: 123112, г. Москва, Пресненская набережная, 4, стр.2
    Телефон/ факс: +7 (495) 950-87-00/ (495) 950-85-97
    Web-сайт: metrology.transneft.ru
    E-mail: cmo@cmo.transneft.ru

    Испытательный центр

    Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, 7 «а»
    Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
    Web-сайт: vniir.org
    E-mail: office@vniir.org

    Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-20, РГС-50 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

    Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50 представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой. Резервуары РГС-20, РГС-50 по расположению являются подземными.

    Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

    Резервуары стальные горизонтальные цилиндрические РГС-20 с заводскими номерами 4530, 4531, РГС-50 с заводскими номерами 4564, 4565 расположены на объектах ООО «Транснефть-Восток», адреса расположения резервуаров указаны в таблице 1.

    Таблица 1 - Место . расположения резервуаров

    Заводские номера резервуаров

    Место расположения резервуаров

    Резервуары стальные горизонтальные цилиндрические РГС-20

    4530, 4531

    Амурская область, Сковородинский район, пос. Джалинда, ПСП «Джалинда», филиал «Нерюнгринское РНУ» ООО «Транснефть-Восток»

    Резервуары стальные горизонтальные цилиндрические РГС-50

    4564, 4565

    Иркутская область, Киренский район, НПС-9, филиал «Ленское РНУ» ООО «Транснефть-Восток»

    Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20, РГС-50 не предусмотрено.

    Общий вид эскиза резервуаров стальных горизонтальных цилиндрических РГС-20, РГС-50 представлен на рисунках 1, 2.

    Внешний вид. Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50 (Нет данных), http://oei-analitika.ru

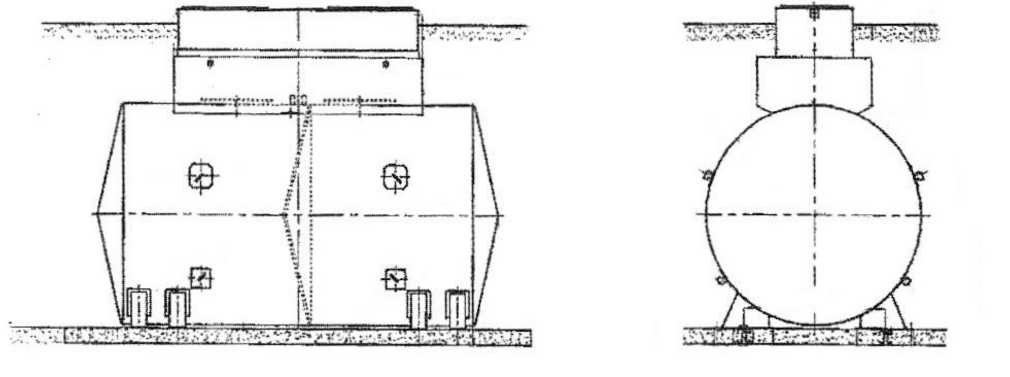

    Рисунок 1 - Общий вид эскиза резервуаров РГС-20

    Внешний вид. Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50 (Нет данных), http://oei-analitika.ru

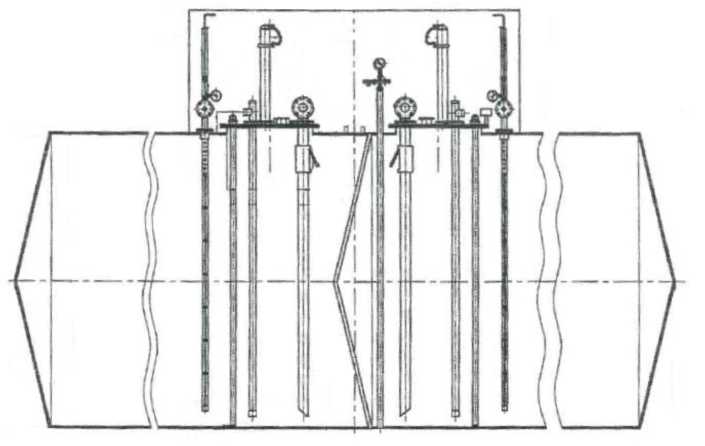

    Рисунок 2 - Общий вид эскиза резервуаров РГС-50


    .

    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Резервуар стальной горизонтальный цилиндрический.

    РГС-20

    2 шт.

    Паспорт.

    -

    2 экз.

    Градуировочная таблица

    -

    4 экз.

    Резервуар стальной горизонтальный цилиндрический.

    РГС-50

    2 шт.

    Паспорт.

    -

    2 экз.

    Градуировочная таблица

    -

    4 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    РГС-20

    РГС-50

    Секция 1

    Секция 2

    Секция 1

    Секция 2

    Номинальная вместимость, м3

    10

    10

    25

    25

    Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), %

    ±0,25

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    Температура окружающего воздуха, оС

    от -60 до +40

    Атмосферное давление, кПа

    от 84,0 до 106,7

    Средний срок службы, лет, не менее

    30
