Сведения о средстве измерений: 90561-23 Резервуар горизонтальный стальной цилиндрический

Номер по Госреестру СИ: 90561-23
90561-23 Резервуар горизонтальный стальной цилиндрический
(РГ20(5/5/10))

Назначение средства измерений:
Резервуар горизонтальный стальной цилиндрический РГ20(5/5/10) (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Внешний вид. Резервуар горизонтальный стальной цилиндрический, http://oei-analitika.ru рисунок № 1

Внешний вид.
Резервуар горизонтальный стальной цилиндрический
Рисунок № 1

Внешний вид. Резервуар горизонтальный стальной цилиндрический, http://oei-analitika.ru рисунок № 2

Внешний вид.
Резервуар горизонтальный стальной цилиндрический
Рисунок № 2

Внешний вид. Резервуар горизонтальный стальной цилиндрический, http://oei-analitika.ru рисунок № 3

Внешний вид.
Резервуар горизонтальный стальной цилиндрический
Рисунок № 3

Общие сведения

Дата публикации - 27.11.2023
Срок свидетельства -
Номер записи - 192490
ID в реестре СИ - 1412447
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации,

Производитель

Изготовитель - Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

MI_11 Интревалы между поверками СИ по типам СИ и кол-ву поверок по годам

В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).

Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.

Внимание! Отчет строится не быстро.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2455 от 2023.11.24 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Резервуар горизонтальный стальной цилиндрический (РГ20(5/5/10))

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
81146-20	Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50, Нет данных Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
87333-22	Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-5000 Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
87486-22	Резервуары стальные горизонтальные цилиндрические, РГ-40 Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
88540-23	Резервуары стальные горизонтальные цилиндрические, РГ75 Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
89469-23	Резервуар стальной вертикальный цилиндрический, РВС-5000 Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
90561-23	Резервуар горизонтальный стальной цилиндрический, РГ20(5/5/10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
90573-23	Резервуар горизонтальный стальной цилиндрический, РГ20(10/10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
90621-23	Резервуар стальной горизонтальный цилиндрический, РГ-20 (10+10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
90713-23	Резервуар стальной горизонтальный цилиндрический, РГ-20 (10+10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет
90714-23	Резервуар стальной горизонтальный цилиндрический, РГ-20 (10+10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург)	ОТ МП	5 лет

RT_52 Анализ рынка поверки организаций Воронежской области

Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.

Параметры исследований:

фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций региона по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по региону

Стоимость 3 000 руб.

Кто поверяет Резервуар горизонтальный стальной цилиндрический (РГ20(5/5/10))

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ЮМЦ" (РОСС RU.0001.310296)		нет модификации	1		1	0	0	1	1	0

Стоимость поверки Резервуар горизонтальный стальной цилиндрический (РГ20(5/5/10))

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Закрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ»)

ИНН 7805204056

Юридический адрес: 198216, г. Санкт-Петербург, Ленинский пр-кт, д. 131, лит. А, помещ. 6-н

Изготовитель

Закрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ»)
ИНН 7805204056
Адрес места осуществления деятельности: 195027, г. Санкт-Петербург, ул. Магнитогорская, д. 51, лит. Ж
Юридический адрес: 198216, г. Санкт-Петербург, Ленинский пр-кт, д. 131, лит. А, помещ. 6-н

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru

Правообладатель

Закрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ»)
ИНН 7805204056
Юридический адрес: 198216, г. Санкт-Петербург, Ленинский пр-кт, д. 131, лит. А, помещ. 6-н

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной двустенный сосуд с днищами, состоящий из трех секций. Секции разделены между собой перегородкой.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Установка резервуара РГ20(5/5/10) - подземная.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен методом сублимации на маркировочную табличку резервуара (рисунок 1). Маркировочная табличка крепится к технологической шахте резервуара.

Резервуар РГ20(5/5/10) с заводским номером 3075 расположен на территории №2 ФГКУ «Санаторий «Анапа» по адресу: 353456, Краснодарский край, г. Анапа, Пионерский проспект, 72.

Эскиз общего вида резервуара приведен на рисунке 2. Фотография горловин и измерительных люков приведена на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Внешний вид. Резервуар горизонтальный стальной цилиндрический (РГ20(5/5/10)), http://oei-analitika.ru

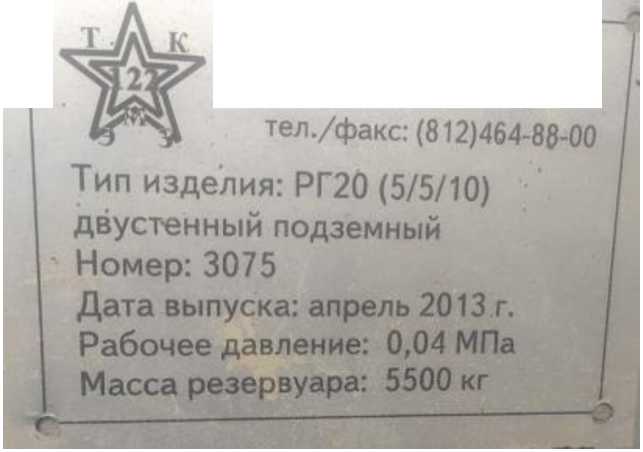

Рисунок 1 - Маркировочная табличка резервуара

Рисунок 2 - Эскиз общего вида резервуара

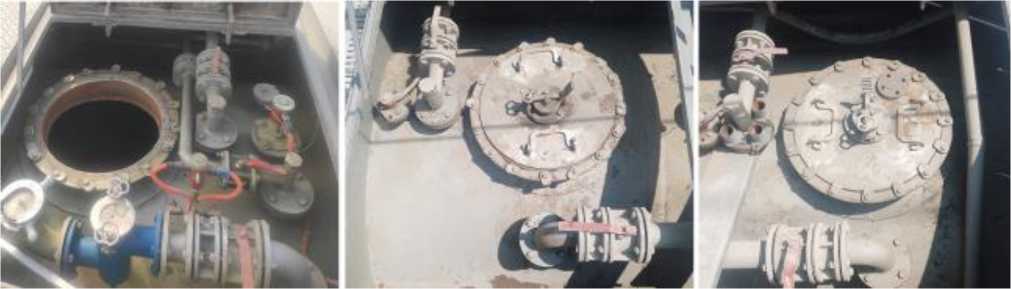

Рисунок 3 - Горловины и измерительные люки резервуара РГ20(5/5/10) зав.№ 3075 Пломбирование резервуара РГ20(5/5/10) не предусмотрено.

Таблица 3 -

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной цилиндрический	РГ20(5/5/10)	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	3 экз.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	20
Номинальная вместимость секции №1, м³	5
Номинальная вместимость секции №2, м³	5
Номинальная вместимость секции №3, м³	10
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее
