Номер по Госреестру СИ: 90713-23
90713-23 Резервуар стальной горизонтальный цилиндрический
(РГ-20 (10+10))
Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический РГ-20 (10+10) (далее - резервуар) предназначен для проведения учетных и торговых операций с нефтью и нефтепродуктами и их хранения, а также взаимных расчетов между поставщиком и потребителем.
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1
Общие сведения
Дата публикации - 12.12.2023
Срок свидетельства -
Номер записи - 192630
ID в реестре СИ - 1412863
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РГС-20 (10+10),
Производитель
Изготовитель - Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1826 дн.
Приказы РСТ, где упоминается данный тип СИ
№2659 от 2023.12.11 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуар стальной горизонтальный цилиндрический (РГ-20 (10+10))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81146-20 |
Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50, Нет данных Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
87333-22 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-5000 Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
87486-22 |
Резервуары стальные горизонтальные цилиндрические, РГ-40 Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
88540-23 |
Резервуары стальные горизонтальные цилиндрические, РГ75 Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
89469-23 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
90561-23 |
Резервуар горизонтальный стальной цилиндрический, РГ20(5/5/10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
90573-23 |
Резервуар горизонтальный стальной цилиндрический, РГ20(10/10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
90621-23 |
Резервуар стальной горизонтальный цилиндрический, РГ-20 (10+10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
90713-23 |
Резервуар стальной горизонтальный цилиндрический, РГ-20 (10+10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
90714-23 |
Резервуар стальной горизонтальный цилиндрический, РГ-20 (10+10) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
94345-25 |
Резервуар стальной горизонтальный цилиндрический, РГ50 ((40)+(10)) Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Резервуар стальной горизонтальный цилиндрический (РГ-20 (10+10))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Резервуар стальной горизонтальный цилиндрический (РГ-20 (10+10))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГСИ «Масса и объем нефтепродуктов. Методика измерений в резервуарах горизонтальных стальных косвенным методом статических измерений на объектах органов Федеральной службы безопасности Российской Федерации. Регистрационный № ФР. 1.29.2013.16339.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Закрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ»)
ИНН 7805204056
Юридический адрес: 198216, г. Санкт-Петербург, Ленинский пр-кт, д. 131, лит. А, помещ. 6-Н
Телефон: +7 (812) 326-88-00
E-mail: zakaz@rezervuar.su
Изготовитель
Закрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ»)ИНН 7805204056
Адрес: 198216, г. Санкт-Петербург, Ленинский пр-кт, д. 131, лит. А, помещ. 6-Н
Телефон: +7 (812) 326-88-00
E-mail: zakaz@rezervuar.su
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний имени Б.А.Дубовикова в Саратовской области» (ФБУ «Саратовский ЦСМ им. Б.А.Дубовикова»)Адрес: 410065, г. Саратов, ул. Тверская, д. 51А
Телефон (факс): (8452) 63-24-26
Email: scsm@gosmera.ru
Правообладатель
Закрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ»)
ИНН 7805204056
Юридический адрес: 198216, г. Санкт-Петербург, Ленинский пр-кт, д. 131, лит. А, помещ. 6-Н
Телефон: +7 (812) 326-88-00
E-mail: zakaz@rezervuar.su
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему, согласно градуировочной таблице резервуара.
Конструктивно резервуар представляет собой стальную горизонтальную конструкцию цилиндрической формы с плоскими днищами наземного исполнения, состоящую из двух секций, помещенных в контейнер.
Резервуар оснащен необходимыми техническими устройствами: приемо-раздаточными патрубками с запорной арматурой, дыхательным клапаном, люком замерным.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен аэрографическим способом на маркировочную табличку и типографским способом в паспорт.
Резервуар стальной горизонтальный цилиндрический РГ-20 (10+10) с заводским номером 1550 расположен на территории ПУ ФСБ России по Саратовской и Самарской областям по адресу: Саратовская область, г. Новоузенск 2-й микрорайон, д. 23.

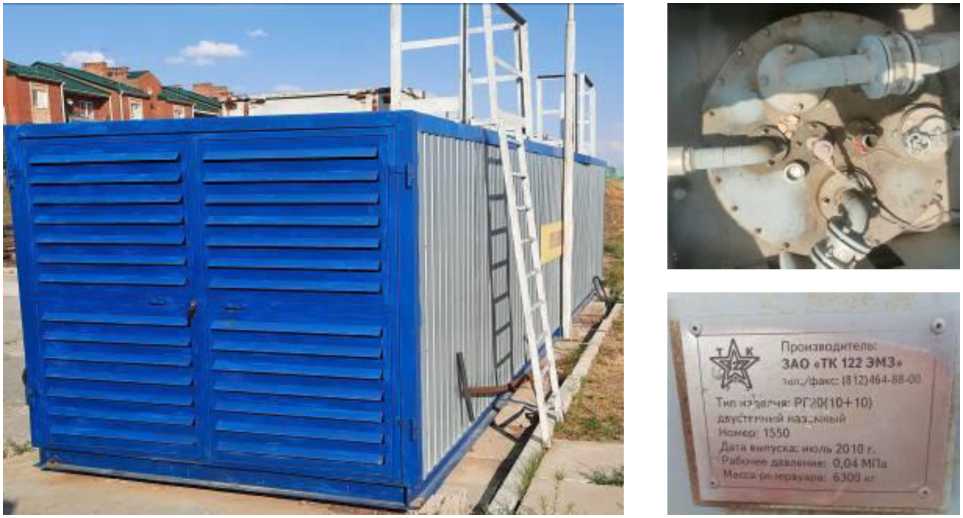

Общий вид резервуара стального горизонтального цилиндрического РГ-20 (10+10) с указанием места нанесения заводского номера приведен на рисунке 1.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Пломбирование резервуара стального горизонтального цилиндрического РГ-20 (10+10) не предусмотрено.
Рисунок 1 - Общий вид резервуара стального горизонтального цилиндрического РГ-20 (10+10) заводской номер 1550
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20 |
|
Номинальная вместимость секции № 1, м3 |
10 |
|
Номинальная вместимость секции № 2, м3 |
10 |
|
Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -38 до +50 от 84,0 до 106,7 |
|
Срок службы, лет, не менее |
10 |
