Номер по Госреестру СИ: 89536-23
89536-23 Трансформаторы напряжения емкостные
(DFK)
Назначение средства измерений:
Трансформаторы напряжения емкостные DFK (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.

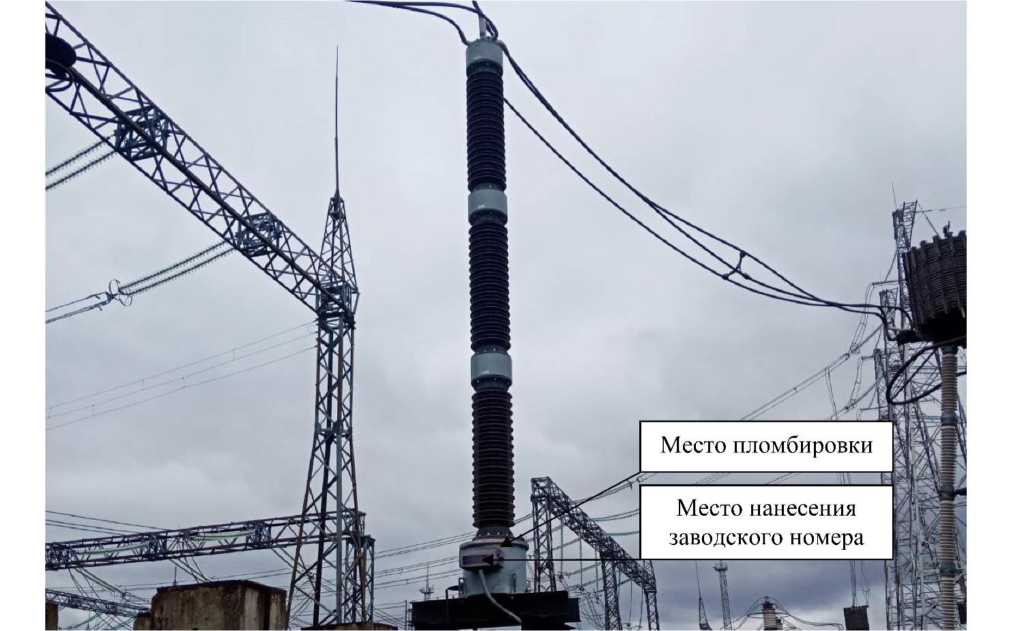

Трансформаторы напряжения емкостные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/\3 до 750/\3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладатель
Фирма «Electrotecnica Arteche Hermanos, S.A.», Испания
Юридический адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
Факс: (+34) 94 674 07 12
E-mail: info@arteche.es
Web-сайт: www.arteche.es
Изготовитель
Фирма «Electrotecnica Arteche Hermanos, S.A.», ИспанияАдрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
Факс: (+34) 94 674 07 12
E-mail: info@arteche.es
Web-сайт: www.arteche.es
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-canm: www.rostest.ru
Правообладатель
Фирма «Electrotecnica Arteche Hermanos, S.A.», Испания
Юридический адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
Факс: (+34) 94 674 07 12
E-mail: info@arteche.es
Web-сайт: www.arteche.es
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, которые пропитаны синтетическим маслом и помещены в фарфоровые покрышки. К выходу емкостного делителя подключено электромагнитное устройство, которое состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для точного подбора коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки электромагнитного трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена маркировочная табличка с указанием основных характеристик.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
К настоящему типу средств измерений относятся трансформаторы напряжения следующих модификаций DFK-525, DFK-245, которые отличаются друг от друга значениями номинального напряжения первичной обмотки, номинальной вторичной нагрузки и классом точности.
К трансформаторам напряжения данного типа относятся следующие модификации:
-
- DFK-525 зав. № 0802139/3, 0802139/4, 0802139/6, 0802139/9, 0802139/14, 0802139/15, 0802137/1, 0802137/2, 0802137/13, 0802137/14, 0802137/17, 0802137/20, 0802137/25, 0802137/26, 0802137/27, 0817286/7, 0817286/8, 0817286/9, 0410075/1, 0410075/2, 0410075/3, 0502729/1, 0502729/3, 0502729/4, 0502729/5, 0502729/6, 0502729/11;
-
- DFK-245 зав. № 0817246/2, 0817246/3, 0817246/4.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов напряжения DFK-525
Значение для заводских номеров | ||||||
0802139/3, |
0802137/1, 0802137/2, |
0502729/1, | ||||
0802139/4, |
0802137/13, 0802137/14, |
0410075/1, 0410075/2, 0410075/3 |
0502729/3, | |||
Наименование характеристики |
0802139/6, |
0802137/17, 0802137/20, |
0502729/4, | |||
0802139/9, |
0802137/25, 0802137/26, |
0502729/5, | ||||
0802139/14, |
0802137/27, 0817286/7, |
0502729/6, | ||||
0802139/15 |
0817286/8, 0817286/9 |
0502729/11 | ||||
Номинальное напряжение первичной обмотки и1ном, кВ |
500/^3 |
500/^3 |
500/V3 |
500/V3 | ||
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
100/V3 |
100/V3 |
100/V3 | ||
Номинальная частота Гном, Гц |
50 |
50 |
50 |
50 | ||
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
0,2 |
0,2 |
0,5 |
0,2 |
0,5 |
Номинальная мощность основной вторичной обмотки, В^А |
30; 50 |
50;200 |
20 |
200 |
120 |
400 |
Таблица 1.2 - Метрологические характеристики трансе |
юрматоров напряжения DFK-245 |
Наименование характеристики |
Значение для заводских номеров |
0817246/2, 0817246/3, 0817246/4 | |
Номинальное напряжение первичной обмотки ^ном, кВ |
220/\3 |
Номинальное напряжение вторичной обмотки U2ном, В |
100/\3 |
Номинальная частота Гном, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
Номинальная мощность основной вторичной обмотки, В^А |
100 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
