Сведения о средстве измерений: 92383-24 Трансформаторы напряжения емкостные

Номер по Госреестру СИ: 92383-24
92383-24 Трансформаторы напряжения емкостные
(DFK)

Назначение средства измерений:
Трансформаторы напряжения емкостные DFK (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения емкостные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1

Общие сведения

Дата публикации - 19.06.2024
Срок свидетельства -
Номер записи - 194244
ID в реестре СИ - 1417074
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

DFK-525, DFK-362,

Производитель

Изготовитель - Фирма "Electrotecnica Arteche Hermanos, S.A."
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2008
МПИ по поверкам - 1385 дн.

Наличие аналогов СИ: Трансформаторы напряжения емкостные (DFK)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Electrotecnica Arteche Hermanos, S.A."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85802-22

Трансформаторы тока, CA-245
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года
86329-22

Трансформаторы напряжения, UTF-245
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года
88098-23

Трансформаторы напряжения емкостные, DFK
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года
89536-23

Трансформаторы напряжения емкостные, DFK
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года
89931-23

Трансформаторы напряжения, UTD-123
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года
91957-24

Трансформаторы напряжения емкостные, DFK
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года
92383-24

Трансформаторы напряжения емкостные, DFK
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года
93996-24

Трансформаторы напряжения, UTD-123
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года
94697-25

Трансформаторы напряжения емкостные, DFK
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года

Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.

Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».

Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".

Бесплатный

Кто поверяет Трансформаторы напряжения емкостные (DFK)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ПСКОВСКИЙ ЦСМ"
(RA.RU.311507)
РСТ
  • DFK-362
  • 3 0 3 0 3 0 3
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • DFK-525
  • 3 0 3 0 3 0 3

    Стоимость поверки Трансформаторы напряжения емкостные (DFK)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора напряжения.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

    Правообладатель

    Фирма «Electrotecnica Arteche Hermanos, S.A.», Испания

    Юридический адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)

    Телефон: (+34) 94 601 1200

    Факс: (+34) 94 674 07 12

    E-mail: info@arteche.es

    Web-сайт: www.arteche.es

    Изготовитель

    Фирма «Electrotecnica Arteche Hermanos, S.A.», Испания
    Адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
    Телефон: (+34) 94 601 1200
    Факс: (+34) 94 674 07 12
    E-mail: info@arteche.es
    Web-cайт: www.arteche.es

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499) 124-99-96
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    Фирма «Electrotecnica Arteche Hermanos, S.A.», Испания
    Юридический адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
    Телефон: (+34) 94 601 1200
    Факс: (+34) 94 674 07 12
    E-mail: info@arteche.es
    Web-сайт: www.arteche.es

    Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, которые пропитаны синтетическим маслом и помещены в фарфоровые покрышки. К выходу емкостного делителя подключено электромагнитное устройство, которое состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для точного подбора коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки электромагнитного трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена маркировочная табличка с указанием основных характеристик.

    Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

    К настоящему типу средств измерений относятся трансформаторы напряжения следующих модификаций DFK-362, DFK-525, которые отличаются друг от друга значениями номинального напряжения первичной обмотки и номинальной вторичной нагрузки.

    К трансформаторам напряжения данного типа относятся следующие модификации:

    • - DFK-362 зав. № 0805642/7, 0805642/8, 0805642/9;

    • - DFK-525 зав. № 0702506/17, 0805650/11, 0805650/14.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

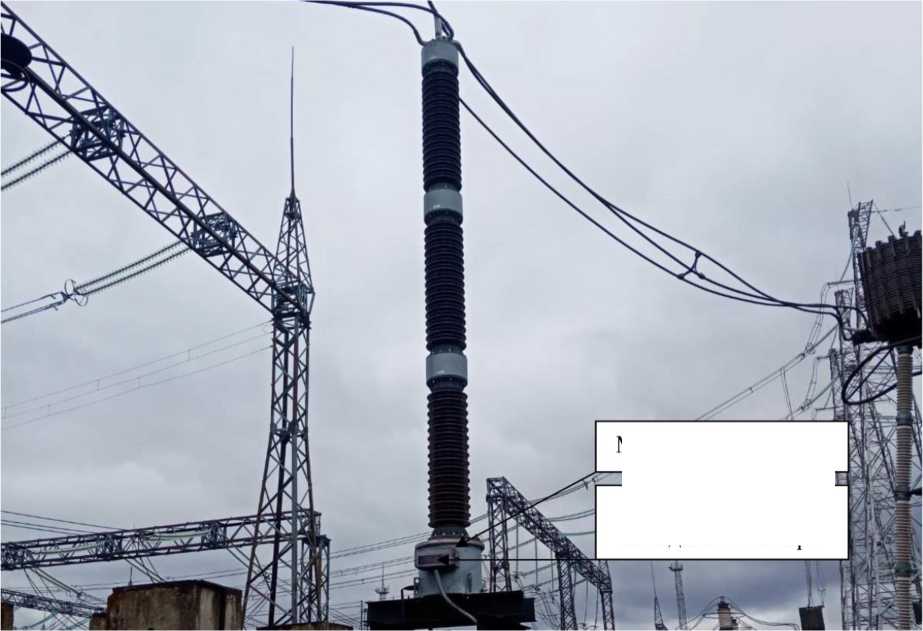

    Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы напряжения емкостные (DFK), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

    Место пломбировки

    ..... А.

    Место нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения емкостный

    DFK-362; DFK-525

    1 шт.

    Паспорт

    DFK-362; DFK-525

    1 экз.


    Таблица 1.1 - Метрологические характеристики трансф

    Аорматоров напряжения DFK-362

    Наименование характеристики

    Значение для заводских номеров

    0805642/7, 0805642/8, 0805642/9

    Номинальное напряжение первичной обмотки ихном, кВ

    330/V3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/^3

    Номинальная частота Гном, Гц

    50

    Класс точности основной вторичной обмотки по ГОСТ 1983

    0,2

    Номинальная мощность основной вторичной обмотки, В^А

    50;100

    Таблица 1.2 - Метрологические характеристики трансФ

    Аорматоров напряжения DFK-525

    Наименование характеристики

    Значение для заводских номеров

    0702506/17

    0805650/11, 0805650/14

    Номинальное напряжение первичной обмотки ихном, кВ

    500/^3

    500/^3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/^3

    100/^3

    Номинальная частота Гном, Гц

    50

    50

    Класс точности основной вторичной обмотки по ГОСТ 1983

    0,2

    0,2

    Номинальная мощность основной вторичной обмотки, В^А

    50

    50;200

    Таблица 2 - Основные технические

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40
