Номер по Госреестру СИ: 88098-23
88098-23 Трансформаторы напряжения емкостные
(DFK)
Назначение средства измерений:
Трансформаторы напряжения емкостные DFK (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/\3 до 750/\3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательФирма «Electrotecnica Arteche Hermanos, S.A.», Испания
Адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
Факс: (+34) 94 674 07 12
Web-сайт: www.arteche.es
E-mail: info@arteche.es
Изготовитель
Фирма «Electrotecnica Arteche Hermanos, S.A.», ИспанияАдрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
Факс: (+34) 94 674 07 12
Web-сайт: www.arteche.es
E-mail: info@arteche.es
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Фирма «Electrotecnica Arteche Hermanos, S.A.», ИспанияАдрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
Факс: (+34) 94 674 07 12
Web-сайт: www.arteche.es
E-mail: info@arteche.es
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, которые пропитаны синтетическим маслом и помещены в фарфоровые покрышки. К выходу емкостного делителя подключено электромагнитное устройство, которое состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для точного подбора коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки электромагнитного трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена маркировочная табличка с указанием основных характеристик.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
К настоящему типу средств измерений относятся трансформаторы напряжения следующих модификаций DFK-525, DFK-245, которые отличаются друг от друга значениями номинального напряжения первичной обмотки, номинальной вторичной нагрузки и классом точности.
К трансформаторам напряжения данного типа относятся следующие модификации:
-
- DFK-525 зав. № 0310662/10, 0310662/13, 0310662/15, 0410471/9, 0410471/12, 0410471/15, 0410079/2, 0410079/6, 0410079/14, 0410079/21, 0410079/22, 0410079/24, 0510907/3, 0510907/4, 0510907/7, 0510907/15, 0706885/1, 0706885/3, 0511740/1, 0511740/2, 0511740/14, 0802139/1, 0802139/5, 0802139/10;
-
- DFK-245 зав. № 10004390/1, 10004390/2, 10004390/3, 10004390/4, 10004390/5, 10004390/6, 11000994/1, 11000994/2, 11000994/3, 11000994/4, 11000994/5, 11000994/6, 11000994/7, 11000994/8, 11000994/10, 11000994/11, 11000994/12, 11000994/21, 11000994/22, 11000994/23, 11000994/24.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

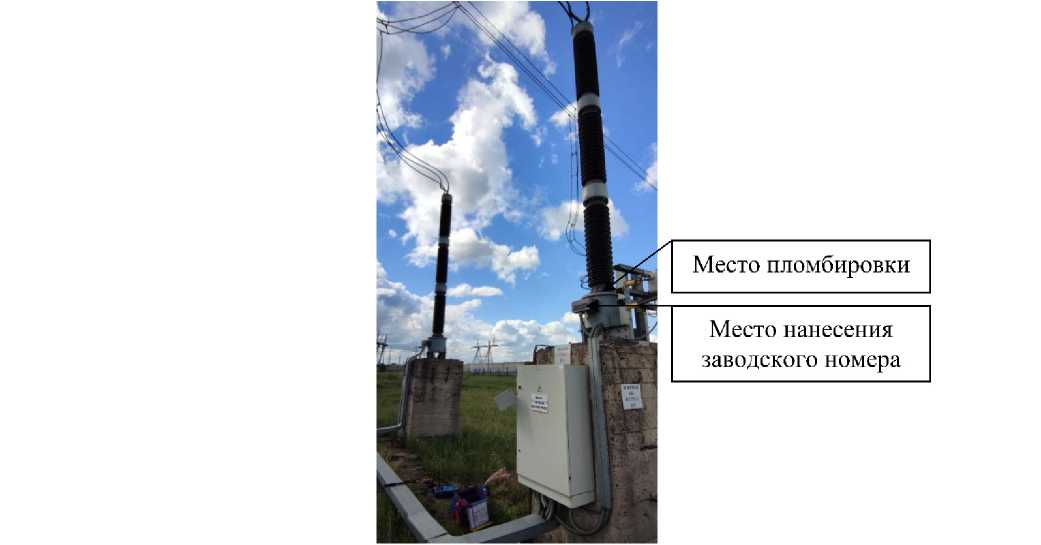

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов напряжения DFK-525
Значение для заводских номеров | ||||||
0410079/2, |
0510907/3, 0510907/4, 0510907/7, | |||||
Наименование характеристики |
0310662/10, |
0410471/9, |
0410079/6, |
0510907/15, |
0802139/1, | |
0310662/13, |
0410471/12, |
0410079/14, 0410079/21, |
0706885/1, |
0802139/5, | ||
0310662/15 |
0410471/15 |
0706885/3, |
0802139/10 | |||
0410079/22, 0410079/24 |
0511740/1, 0511740/2, 0511740/14 | |||||
Номинальное напряжение |
500/^3 |
500/^3 |
500/V3 |
500/V3 |
500/V3 | |
первичной обмотки и1ном, кВ | ||||||
Номинальное напряжение |
100/^3 |
100/V3 |
100/V3 |
100/V3 |
100/V3 | |
вторичной обмотки ^ном, В | ||||||
Номинальная частота Гном, Гц |
50 |
50 |
50 |
50 |
50 | |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
0,5 |
0,2 |
0,2 |
0,2 |
0,2 |
Номинальная мощность основной вторичной обмотки, В^А |
120 |
400 |
20 |
100 |
75 |
30; 50 |
Таблица 1.2 -
DFK-245
Наименование характеристики |
Значение для заводских номеров | ||
10004390/1, 10004390/2, 10004390/3, 10004390/4, 10004390/5, 10004390/6 |
11000994/1, 11000994/2, 11000994/3, 11000994/4, 11000994/5, 11000994/6, 11000994/7, 11000994/8, 11000994/10, 11000994/11, 11000994/12, 11000994/21, 11000994/22, 11000994/23, 11000994/24 | ||
Номинальное напряжение первичной обмотки и1ном, кВ |
220/\3 |
220/\3 | |
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
100/\3 | |
Номинальная частота Гном, Гц |
50 |
50 | |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
0,2 |
0,5 |
Номинальная мощность основной вторичной обмотки, В^А |
120 |
30 |
20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
