Сведения о средстве измерений: 93996-24 Трансформаторы напряжения

Номер по Госреестру СИ: 93996-24
93996-24 Трансформаторы напряжения
(UTD-123)

Назначение средства измерений:
Трансформаторы напряжения UTD-123 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 02.12.2024
Срок свидетельства -
Номер записи - 195819
ID в реестре СИ - 1421595
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

UTD-123, UTD 123,

Производитель

Изготовитель - Фирма "Electrotecnica Arteche Hermanos, S.A."
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).

В отчете представлена следующая информация по парку СИ организации:

  • наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • год производства и заводской номер
  • наименование организации, проводившей поверку
  • дата последней поверки и срок окончания поверки
  • величина интервала между поверками в днях и годах
  • кол-во поверок данного СИ, зарегистрированных в АРШИНе

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1023 дн.

Приказы РСТ, где упоминается данный тип СИ

№2827 от 2024.12.02 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Трансформаторы напряжения (UTD-123)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Electrotecnica Arteche Hermanos, S.A."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85802-22

Трансформаторы тока, CA-245
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года
86329-22

Трансформаторы напряжения, UTF-245
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года
88098-23

Трансформаторы напряжения емкостные, DFK
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года
89536-23

Трансформаторы напряжения емкостные, DFK
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года
89931-23

Трансформаторы напряжения, UTD-123
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года
91957-24

Трансформаторы напряжения емкостные, DFK
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года
92383-24

Трансформаторы напряжения емкостные, DFK
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года
93996-24

Трансформаторы напряжения, UTD-123
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года
94697-25

Трансформаторы напряжения емкостные, DFK
Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ )
ОТ
МП
4 года

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (UTD-123)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
(RA.RU.311380)
РСТ
  • UTD-123
  • 3 0 3 0 3 0 3
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • UTD 123
  • 3 3 0 0 3 3 0

    Стоимость поверки Трансформаторы напряжения (UTD-123)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Белгородский ЦСМ
    Белгородская область
    25531 25531

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом.

    Нанесение знака утверждения типа на трансформаторы напряжения

    не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора напряжения.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

    Правообладатель

    Фирма «Electrotecnica Arteche Hermanos, S.A.», Испания

    Юридический адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)

    Телефон: (+34) 94 601 1200

    Факс: (+34) 94 674 07 12

    E-mail: info@arteche.es

    Web-сайт: www.arteche.es

    Изготовитель

    Фирма «Electrotecnica Arteche Hermanos, S.A.», Испания
    Адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
    Телефон: (+34) 94 601 1200
    Факс: (+34) 94 674 07 12
    E-mail: info@arteche.es
    Web-cайт: www.arteche.es

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499) 124-99-96
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    Фирма «Electrotecnica Arteche Hermanos, S.A.», Испания
    Юридический адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
    Телефон: (+34) 94 601 1200
    Факс: (+34) 94 674 07 12
    E-mail: info@arteche.es
    Web-сайт: www.arteche.es

    Трансформаторы напряжения представляют собой трансформаторы индуктивного типа. Имеют первичную и вторичные обмотки, размещенные на едином сердечнике и изолированные бумажно-масляной изоляцией. Обмотки и сердечник заключены в герметичный бак, заполненный маслом. Высоковольтный ввод расположен на головной части трансформатора, помещенной на фарфоровом изоляторе, заполненном маслом. Трансформаторы закрыты герметично и работают при постоянном давлении. Вывод Х первичной обмотки заземляется. Выводы вторичных обмоток подключены к клеммам контактной коробки на основании трансформатора. Трансформаторы предназначены для наружной установки. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

    Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

    К трансформаторам напряжения данного типа относятся трансформаторы напряжения UTD-123 зав. № 0911261/1, 0911261/2, 0911261/3, 0911224/1, 0911224/3.

    0911224/2,

    Заводской

    нанесен

    Нанесение знака поверки на средство измерений не предусмотрено. номер, идентифицирующий каждый экземпляр средства измерений, на маркировочной табличке методом тиснения в виде цифрового обозначения.

    нанесения

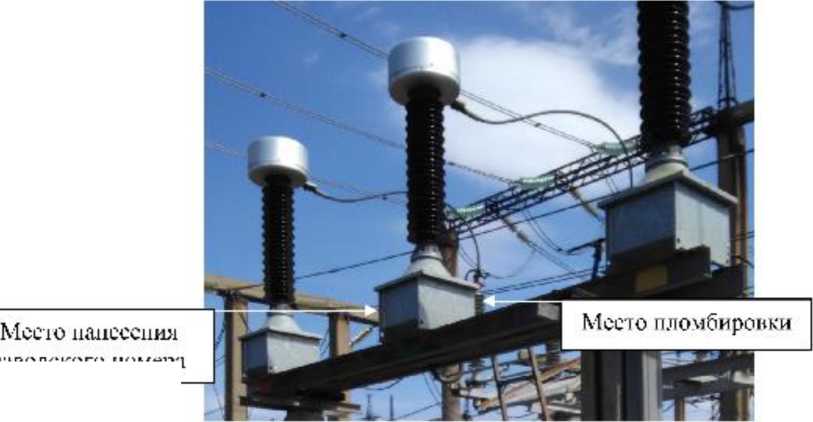

    Общий вид средства измерений с указанием места пломбировки, места заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы напряжения (UTD-123), http://oei-analitika.ru

    чав(1лск(5г» HUMepci

    Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


    Таблица 3 - Комплектность

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    UTD-123

    1 шт.

    Паспорт

    UTD-123

    1 экз.


    Таблица 1.1 - Метрологические характеристики

    Наименование характеристики

    Значение для заводских номеров

    0911261/1, 0911261/2, 0911261/3

    Номинальное напряжение первичной обмотки Uihgm, кВ

    110/^3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/^3

    Номинальная частота Гном, Гц

    50

    Класс точности основной вторичной обмотки по ГОСТ 1983

    0,2

    0,2

    Номинальная мощность основной вторичной обмотки, В^А

    20

    200

    Таблица 1.2 - Метрологические характеристики

    Наименование характеристики

    Значение для заводских номеров

    0911224/1, 0911224/2, 0911224/3

    Номинальное напряжение первичной обмотки и1ном, кВ

    110/^3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/^3

    Номинальная частота Гном, Гц

    50

    Класс точности основной вторичной обмотки по ГОСТ 1983

    0,2

    0,2

    Номинальная мощность основной вторичной обмотки, В^А

    100

    120

    Таблица 2 - Основные технические

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40
