Номер по Госреестру СИ: 89931-23
89931-23 Трансформаторы напряжения
(UTD-123)
Назначение средства измерений:
Трансформаторы напряжения UTD-123 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладатель
Фирма «Electrotecnica Arteche Hermanos, S.A.», Испания
Юридический адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
Факс: (+34) 94 674 07 12
E-mail: info@arteche.es
Web-сайт: www.arteche.es
Изготовитель
Фирма «Electrotecnica Arteche Hermanos, S.A.», Испания
Адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
Факс: (+34) 94 674 07 12
E-mail: info@arteche.es
Web-cайт: www.arteche.es
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Фирма «Electrotecnica Arteche Hermanos, S.A.», Испания
Юридический адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
Факс: (+34) 94 674 07 12
E-mail: info@arteche.es
Web-сайт: www.arteche.es
Трансформаторы напряжения представляют собой трансформаторы индуктивного типа. Имеют первичную и вторичные обмотки, размещенные на едином сердечнике и изолированные бумажно-масляной изоляцией. Обмотки и сердечник заключены в герметичный бак, заполненный маслом. Высоковольтный ввод расположен на головной части трансформатора, помещенной на фарфоровом изоляторе, заполненном маслом. Трансформаторы закрыты герметично и работают при постоянном давлении. Вывод Х первичной обмотки заземляется. Выводы вторичных обмоток подключены к клеммам контактной коробки на основании трансформатора. Трансформаторы предназначены для наружной установки. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения UTD-123 зав. № 0911220/4, 0911220/5, 0911220/6, 0911221/1, 0911221/2, 0911221/3, 0911221/4, 0911221/5, 0911221/6, 0911224/4, 0911224/5, 0911224/6, 0911224/7, 0911224/8, 0911224/9, 0911224/10, 0911224/11, 0911224/12.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

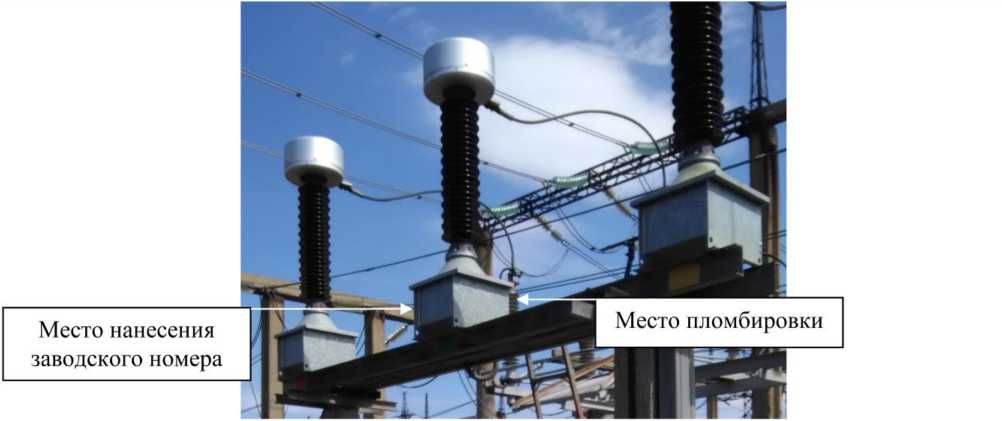

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
Место пломбировки
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров | |
0911220/4, 0911220/5, 0911220/6 | ||
Номинальное напряжение первичной обмотки и1ном, кВ |
110/\3 | |
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 | |
Номинальная частота Гном, Гц |
5 |
0 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
0,2 |
Номинальная мощность основной вторичной обмотки, В^А |
120 |
50 |
Таблица 1.2 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров |
0911221/1, 0911221/2, 0911221/3, 0911221/4, 0911221/5, 0911221/6 | |
Номинальное напряжение первичной обмотки и1ном, кВ |
110/\3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
Номинальная частота Гном, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
Номинальная мощность основной вторичной обмотки, В^А |
100 |
Таблица 1.3 - Метрологические характеристики
Значение для заводских номеров | ||
0911224/4, 0911224/5, 0911224/6, | ||
Наименование характеристики |
0911224/7, 0911224/8, 0911224/9, | |
0911224/10, 0911224/11, 0911224/12 | ||
Номинальное напряжение первичной обмотки и1ном, кВ |
110/\3 | |
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 | |
Номинальная частота Гном, Гц |
5 |
0 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
0,2 |
Номинальная мощность основной вторичной обмотки, В^А |
100 |
120 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
