Номер по Госреестру СИ: 89462-23
89462-23 Аппаратура геодезическая спутниковая
(SinoGNSS T30)
Назначение средства измерений:
Аппаратура геодезическая спутниковая SinoGNSS T30 (далее - аппаратура) предназначена для определения координат и измерений длин базисов.
Внешний вид.

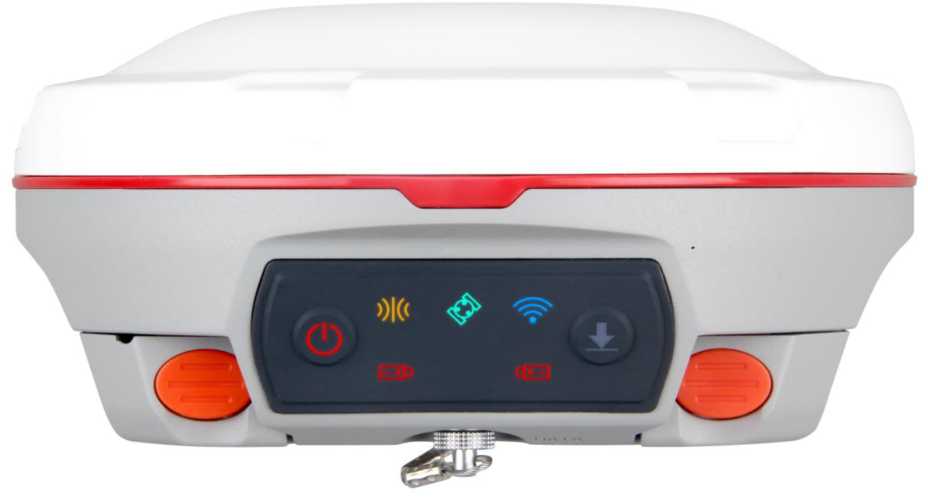

Аппаратура геодезическая спутниковая
Рисунок № 1
Общие сведения
Дата публикации - 11.07.2023
Срок свидетельства - 10.07.2028
Номер записи - 191435
ID в реестре СИ - 1409676
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модификация SinoGNSS T30, SinoGNSS T30, Sino GNSS T30, -,
