Номер по Госреестру СИ: 88866-23
88866-23 Аппаратура геодезическая спутниковая
(SinoGNSS)
Назначение средства измерений:
Аппаратура геодезическая спутниковая SinoGNSS (далее - аппаратура) предназначена для определения координат и измерений длин базисов.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 3
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 4
Общие сведения
Дата публикации - 18.04.2023
Срок свидетельства - 18.04.2028
Номер записи - 190841
ID в реестре СИ - 1407974
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SinoGNSS M900, SinoGNSS M300 Pro, SinoGNSS M900, SinoGNSS M300 Pro,
Производитель
Изготовитель - ComNav Technology Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 203
Выдано извещений - 0
Кол-во периодических поверок - 57
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№858 от 2023.04.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Аппаратура геодезическая спутниковая (SinoGNSS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ComNav Technology Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88866-23 18.04.2028 |
Аппаратура геодезическая спутниковая, SinoGNSS ComNav Technology Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89462-23 10.07.2028 |
Аппаратура геодезическая спутниковая, SinoGNSS T30 ComNav Technology Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90976-24 11.01.2029 |
Аппаратура геодезическая спутниковая, SinoGNSS Venus ComNav Technology Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Аппаратура геодезическая спутниковая (SinoGNSS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 202 | 146 | 56 | 0 | 123 | 103 | 20 | |||
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Аппаратура геодезическая спутниковая (SinoGNSS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «CDC.NET». Для постобработки записанных данных на персональном компьютере используется ПО «Compass Solution», для настройки и управления рабочим процессом, хранения и передачи результатов измерений предназначено ПО «Survey Master».
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование характеристики |
Значение | ||
|
Модификация |
M300 Pro |
M300 Pro II |
M900 |
|
Идентификационное наименование ПО |
МПО |
МПО |
МПО |
|
Номер версии (идентификационный номер ПО), не ниже |
PRO20210114G15 |
PRO20210114G15 |
1.8.8 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Таблица 2 - Идентификационные данные программного обеспечения
|
Наименование характеристики |
Значение | ||
|
Идентификационное наименование ПО |
CDC.NET |
Compass Solution |
Survey Master |
|
Номер версии (идентификационный номер ПО), не ниже |
1.8.8 |
1.9.9 |
2.9 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4.5. «Запись данных» «Руководство по эксплуатации. Аппаратура геодезическая спутниковая SinoGNSS модификации M300 Pro, M300 Pro II, M900».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
«Стандарт предприятия. Аппаратура геодезическая спутниковая SinoGNSS модификации M300 Pro, M300 Pro II, M900», ComNav Technology Ltd., КНР.
Правообладатель
ComNav Technology Ltd., КНР
Адрес: PRC, 201801, Shanghai, Chengliu Middle Rd., No.618, Building 2
Тел./факс: +86 21 64056796
E-mail: sales@comnavtech.com
Изготовитель
ComNav Technology Ltd., КНР
Адрес: PRC, 201801, Shanghai, Chengliu Middle Rd., No.618, Building 2
Тел./факс: +86 21 64056796
E-mail: sales@comnavtech.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
ComNav Technology Ltd., КНР
Адрес: PRC, 201801, Shanghai, Chengliu Middle Rd., No.618, Building 2
Тел./факс: +86 21 64056796
E-mail: sales@comnavtech.com
Принцип действия аппаратуры основывается на измерении псевдодальностей от фазового центра приёмной антенны аппаратуры до навигационных космических аппаратов (далее - НКА) глобальной навигационной спутниковой системы, положение которых известно с высокой точностью. Измерив псевдодальности до достаточного количества НКА, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представлена модульной системой, в состав которой входит спутниковый геодезический приёмник и внешняя спутниковая антенна. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенными GSM и радио (УКВ/UHF) модулями для приёма/передачи поправок.
Электропитание аппаратуры осуществляется от внешнего источника питания.
На передней панели корпуса аппаратуры расположен блок управления, а именно -клавиши управления и дисплей, отображающий основную информацию о настройках аппаратуры.
Управление аппаратурой осуществляется с помощью полевого контроллера или непосредственно через блок управления. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: ГЛОНАСС:
L1, L2; GPS: L1C/A, L2C, L2P; Galileo: E1, E5B; Beidou: B1C, B2B; L-Band; SBAS: WAAS, EGNOS, MSAS, GAGAN.
Аппаратура является многочастотным и многосистемным приёмником.
Аппаратура поддерживает следующие режимы измерений: «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальный кодовый (DGPS)», «Автономный».
К средствам измерений данного типа относится аппаратура геодезическая спутниковая SinoGNSS модификаций M300 Pro, M300 Pro II, M900, которые отличаются внешним видом и техническими характеристиками.
Заводской номер аппаратуры в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на нижней панели корпуса аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид аппаратуры геодезической спутниковой SinoGNSS модификаций M300 Pro,
M300 Pro II и M900 представлен на рисунках 1 - 3.
Общий вид маркировочной таблички представлен на рисунке 4.

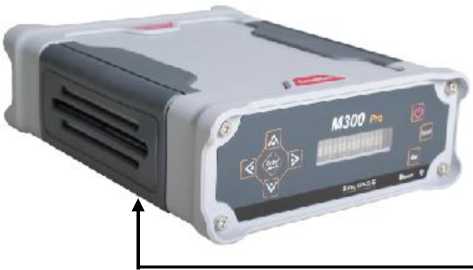

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой SinoGNSS мод.
M300 Pro

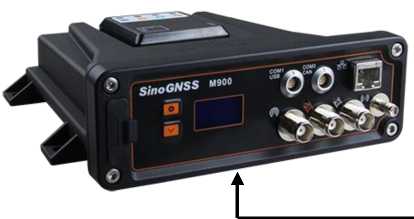

Рисунок 3 - Общий вид аппаратуры геодезической спутниковой SinoGNSS мод.
M900
I
Место нанесения маркировочной таблички

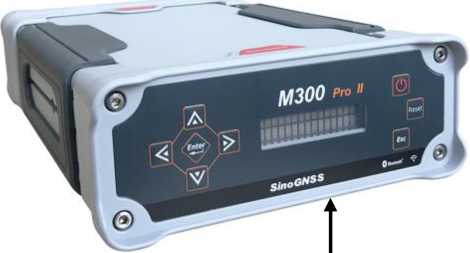

Рисунок 2 - Общий вид аппаратуры геодезической спутниковой SinoGNSS мод.
M300 Pro II
Место указания заводского номера
Рисунок 4 - Общий вид маркировочной таблички
В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Для ограничения несанкционированного доступа к узлам аппаратуры обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Таблица 5 -
|
Наименование |
Обозначение |
Количество | |
|
M300 Pro, M300 Pro II |
M900 | ||
|
Аппаратура геодезическая спутниковая |
SinoGNSS |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
1 шт. |
|
Сетевой кабель |
- |
1 шт. |
1 шт. |
|
Кабель антенны |
- |
1 шт. |
1 шт. |
|
Кабель Lemo - USB |
- |
1 шт. |
1 шт. |
|
Кабель DB9 - DB9 |
- |
1 шт. |
- |
|
Кабель Lemo - RS232 |
- |
- |
1 шт. |
|
Антенна УКВ с магнитным креплением |
- |
- |
1 шт. |
|
Антенна GPRS с магнитным креплением |
- |
- |
1 шт. |
|
Кейс |
- |
1 шт. |
- |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
1 экз. |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины базиса, м |
от 0 до 30000 |
|
Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах:
|
±2<2,0+0,540-6<D) ±2<4,0+0,540-6<d) ±2<5,0+0,540-6<D) ±2<10,0+0,540-6<D) ±2^250 ±2^500 |
|
Границы допускаемой абсолютной погрешности определения координат (при доверительной вероятности 0,95) в режиме «Автономный», мм:
|
±2000 ±3000 |
|
Допускаемая средняя квадратическая погрешность измерений длины базиса в режимах:
|
2,0+0,540-6<D 4,0+0,540-6<D 5,0+0,540-6<D 10,0+0,540-6<D 250 500 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Допускаемая средняя квадратическая погрешность определения координат в режиме «Автономный», мм: - в плане |
1000 |
|
- по высоте |
1500 |
|
Примечание D - измеряемое расстояние в мм. |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
M300 Pro |
M300 Pro II |
M900 |
|
Количество спутниковых каналов |
574 |
1226 | |
|
Условия эксплуатации - температура окружающего воздуха, °С |
от -45 до +80 |
от -45 до +65 |
от -45 до +75 |
|
Напряжение питания постоянного тока, В |
от 9,5 до 28 |
от 5 до 27 | |
|
Габаритные размеры (ДхШ*В), мм, не более |
224x176x67 |
267x176x67 |
183x171x56 |
|
Масса, кг, не более |
2,4 |
2,83 |
1,00 |
