Номер по Госреестру СИ: 96656-25
96656-25 Аппаратура геодезическая спутниковая
(SinoGNSS JUPITER)
Назначение средства измерений:
Аппаратура геодезическая спутниковая SinoGNSS JUPITER (далее - аппаратура) предназначена для определения приращений координат и измерений длин базисных линий.
Внешний вид.

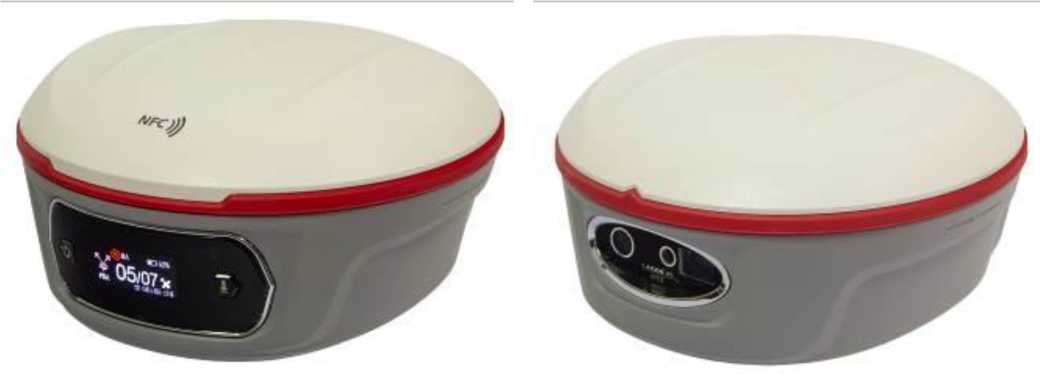

Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Внешний вид.

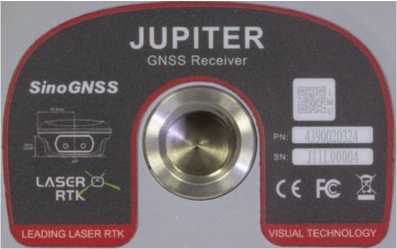

Аппаратура геодезическая спутниковая
Рисунок № 3
Общие сведения
Дата публикации - 17.10.2025
Срок свидетельства - 16.10.2030
Номер записи - 93d2308e-0555-59e7-bdf2-b2d2a8ce4b23
ID в реестре СИ - 1427080
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SinoGNSS JUPITER,
Производитель
Изготовитель - ComNav Technology Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Бесплатный
Статистика
Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2226 от 2025.10.16 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Аппаратура геодезическая спутниковая (SinoGNSS JUPITER)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ComNav Technology Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88866-23 18.04.2028 |
Аппаратура геодезическая спутниковая, SinoGNSS ComNav Technology Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89462-23 10.07.2028 |
Аппаратура геодезическая спутниковая, SinoGNSS T30 ComNav Technology Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90976-24 11.01.2029 |
Аппаратура геодезическая спутниковая, SinoGNSS Venus ComNav Technology Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
94782-25 28.02.2030 |
Аппаратура геодезическая спутниковая, SinoGNSS ComNav Technology Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
96656-25 16.10.2030 |
Аппаратура геодезическая спутниковая, SinoGNSS JUPITER ComNav Technology Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Аппаратура геодезическая спутниковая (SinoGNSS JUPITER)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 16 | 2 | 16 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Аппаратура геодезическая спутниковая (SinoGNSS JUPITER)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Аппаратура, в зависимости от модификации, имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО) «JUPITER_Firmware». С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.
С помощью программного обеспечения «Survey Master», устанавливаемого на контроллер, осуществляется сбор полевых данных, их хранение и передача результатов.
Программное обеспечение «Compass Solution» устанавливается на персональный компьютер и применяется для обработки результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
JUPITER_Firmware |
Compass Solution |
Survey Master |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.4.8.12 |
не ниже 1.9.9 |
не ниже 4.0.1 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах: 2 «Настройка приемника»; 3 «Общий обзор работы», 4 «Статическая съемка», 5 «Кинематика в реальном времени (съемка RTK)», 6 «Основные функции съемки», 7 «Экспорт/импорт данных» документа «Аппаратура геодезическая спутниковая SinoGNSS JUPITER. Руководство по эксплуатации.»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 07 июня 2024 г. № 1374 Об утверждении Государственной поверочной схемы для координатно-временных средств измерений;
Стандарт предприятия ComNav Technology Ltd., Китай.
Правообладатель
ComNav Technology Ltd., Китай
Адрес: Building 2, No.618 Chengliu Middle Rd. 201801 Shanghai - China
Тел./Факс: +86 21 64056796/ +86 21 54309582
E-mail: sales@comnavtech.com
Изготовитель
ComNav Technology Ltd., Китай
Адрес: Building 2, No.618 Chengliu Middle Rd. 201801 Shanghai - China
Тел./Факс: +86 21 64056796/ +86 21 54309582
E-mail: sales@comnavtech.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес юридического лица: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, помещение 263
Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
ComNav Technology Ltd., Китай
Адрес: Building 2, No.618 Chengliu Middle Rd. 201801 Shanghai - China
Тел./Факс: +86 21 64056796/ +86 21 54309582
E-mail: sales@comnavtech.com
Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приемной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенным радио модемом. Электропитание аппаратуры осуществляется от встроенной аккумуляторной батареи и/или внешнего источника питания. Аппаратура оснащена встроенным инклинометром для компенсации ее угла наклона, в случае невозможности установки аппаратуры для проведения измерений в вертикальное положение.
В передней части панели корпуса аппаратуры расположена панель с кнопками управления и индикаторами статуса работы, в нижней части корпуса располагаются порт USB Type-C, разъем для УВЧ радиоантенны, втулка с резьбой и видеокамера для реализации разбивки местности с применением технологии дополненной реальности, в задней части корпуса располагаются встроенный лазерный дальномер и видеокамера, которая выполняет следующие функций: отображение наведения лазера на измеряемый объект и реализации разбивки местности с применением технологии дополненной реальности.
Управление аппаратурой осуществляется с помощью полевого контроллера или непосредственно через панель управления. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1C/A, L1C, L2P, L2C, L5; BeiDou: B1I, B2I, B3I, B1C, B2a, B2b; ГЛОНАСС: L1C/A, L2C, L2P, L3; Galileo: E1, E5a, E5b, E6c, E5 AltBOC; QZSS: L1C/A, L2C, L5, L1C; IRNSS: L5; SBAS: L1C/A.
Аппаратура является многочастотным и многосистемным приемником.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на корпусе аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится.
В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок. Общий вид аппаратуры представлен на рисунке 1.
б)
в)

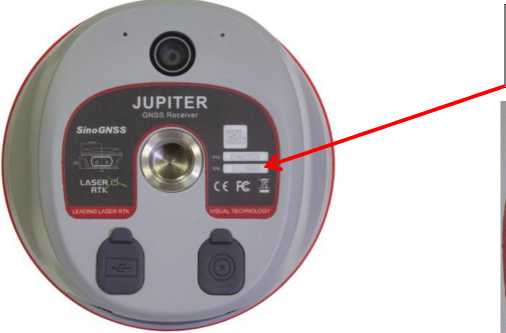

Место нанесения маркировочной наклейки с заводским номером средства измерений
Рисунок 1 - Общий вид аппаратуры геодезической спутниковой SinoGNSS JUPITER: а) Вид спереди; б) вид сзади; в) Место нанесения маркировочной наклейки
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Аппаратура геодезическая спутниковая |
SinoGNSS JUPITER |
1 шт. |
|
Коннектор |
- |
1 шт. |
|
Кабель USB Type-C |
- |
1 шт. |
|
Адаптер зарядного устройства |
- |
1 шт. |
|
Контроллер * |
- |
1 шт. |
|
Радиоантенна штыревая |
- |
2 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Веха * |
- |
1 шт. |
|
* по заказу | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длин базисов, м |
от 0 до 30000 |
|
Границы допускаемой абсолютной погрешности измерений длин базисов в режимах*: - «Статика», «Быстрая статика» мм:
|
±2-(2,5+0,5-10-6-L) ±2-(5,0+0,5-10-6-L) |
|
- «Кинематика» **, «Кинематика в реальном времени (RTK)» **, мм:
|
±2-(5,0+0,5-10-6-L) ±2-(10,0+0,8-10-6-L) |
|
- «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры, мм:
|
±2-(5,0+0,5-10-6-L+0,2-a) ±2-(10,0+0,8-10-6-L+0,2-a) |
|
- «Дифференциальные кодовые измерения» , мм:
|
±2-(250+1-10-6-L) ±2-(500+1-10-6-L) |
|
- «Кинематика в реальном времени (RTK)» ** с учетом наклона аппаратуры и измерений встроенным лазерным дальномером, мм:
|
±2-(10,0+0,5-10-6-L+0,2-a) ±2-(15,0+0,8-10- 6-L+0,2-a) |
|
Среднее квадратическое отклонение измерений длин базисов в режимах: - «Статика», «Быстрая статика» мм: - в плане - по высоте |
2,5+0,5-10-6-L 5,0+0,5-10-6-L |
|
- «Кинематика» , «Кинематика в реальном времени (RTK)» , мм:
|
5,0+0,5-10-6-L 10,0+0,8-10-6-L |
- в плане
|
5,0+0,5-10-6-L+0,2-a 10,0+0,8-10-6-L+0,2-a |
|
- «Дифференциальные кодовые измерения» , мм: - в плане - по высоте |
250+1-10-6-L 500+1-10-6-L |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
- «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры и измерений встроенным лазерным дальномером, мм:
|
10,0+0,5-10-6-L+0,2-a 15,0+0,8-10-6-L+0,2-a |
|
* При доверительной вероятности 0,95 ** При работе аппаратуры в режимах «Кинематика», «Кинематика в реальном времени (RTK)», «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры и измерений встроенным лазерным дальномером, «Дифференциальные кодовые измерения» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры а - угол наклона аппаратуры в градусах (не более 80 градусов) L - длина линии, вычисленная по измеренным длинам базисов в мм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов |
1668 |
|
Диапазон рабочих температур, °С |
от -45 до +75 |
|
Диапазон измеряемых расстояний встроенным лазерным дальномером, м |
от 0,1 до 50 |
|
Напряжение источника питания постоянного тока, В | |
|
- внешнего |
5,0 |
|
- внутреннего |
7,2 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
134x134x66 |
|
Масса, кг, не более |
0,85 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
50000 |
|
Средний полный срок службы, лет, не менее |
5 |
