Сведения о средстве измерений: 94782-25 Аппаратура геодезическая спутниковая

Номер по Госреестру СИ: 94782-25
94782-25 Аппаратура геодезическая спутниковая
(SinoGNSS)

Назначение средства измерений:
Аппаратура геодезическая спутниковая SinoGNSS (далее - аппаратура) предназначена для определения приращений координат и измерений длин базисных линий.

сертификация программного обеспечения
Внешний вид. Аппаратура геодезическая спутниковая, http://oei-analitika.ru рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая

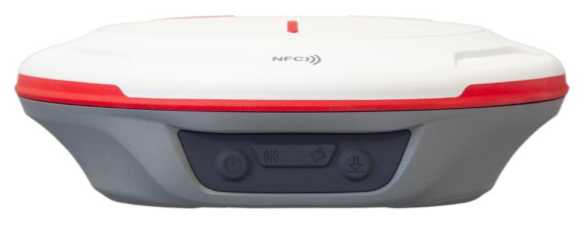

Рисунок № 1
Внешний вид. Аппаратура геодезическая спутниковая, http://oei-analitika.ru рисунок № 2
Внешний вид.
Аппаратура геодезическая спутниковая

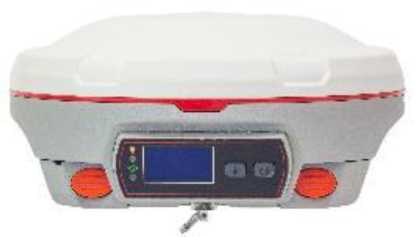

Рисунок № 2
Внешний вид. Аппаратура геодезическая спутниковая, http://oei-analitika.ru рисунок № 3
Внешний вид.
Аппаратура геодезическая спутниковая

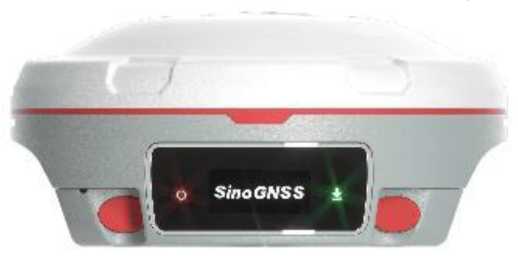

Рисунок № 3
Внешний вид. Аппаратура геодезическая спутниковая, http://oei-analitika.ru рисунок № 4
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 4

Общие сведения

Дата публикации - 03.03.2025
Срок свидетельства - 28.02.2030
Номер записи - 196576
ID в реестре СИ - 1423891
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

SynoGNSS Mars, SinoGNSS T20, SinoGNSS Mars, Sino GNSS Mars,

Производитель

Изготовитель - ComNav Technology Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.

Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.

Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.

Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 156
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№427 от 2025.02.28 ПРИКАЗ_Об утверждении типов средств измерений (22)

Наличие аналогов СИ: Аппаратура геодезическая спутниковая (SinoGNSS)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ComNav Technology Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88866-23
18.04.2028
Аппаратура геодезическая спутниковая, SinoGNSS
ComNav Technology Ltd. (КИТАЙ )
ОТ
МП
1 год
89462-23
10.07.2028
Аппаратура геодезическая спутниковая, SinoGNSS T30
ComNav Technology Ltd. (КИТАЙ )
ОТ
МП
1 год
90976-24
11.01.2029
Аппаратура геодезическая спутниковая, SinoGNSS Venus
ComNav Technology Ltd. (КИТАЙ )
ОТ
МП
1 год
94782-25
28.02.2030
Аппаратура геодезическая спутниковая, SinoGNSS
ComNav Technology Ltd. (КИТАЙ )
ОТ
МП
1 год
96656-25
16.10.2030
Аппаратура геодезическая спутниковая, SinoGNSS JUPITER
ComNav Technology Ltd. (КИТАЙ )
ОТ
МП
1 год

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Аппаратура геодезическая спутниковая (SinoGNSS)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ГСИ-СЕРВИС»
(RA.RU.313415)
  • SinoGNSS Mars
  • Sino GNSS Mars
  • SinoGNSS T20
  • SynoGNSS Mars
  • 153 7 142 11 0 69 68 1
    ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА"
    (РОСС RU.0001.310380)
  • SinoGNSS Mars
  • 3 2 1 2 0 3 1 2

    Стоимость поверки Аппаратура геодезическая спутниковая (SinoGNSS)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Аппаратура, в зависимости от модификации, имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО) «T20_Firmware» / «T50_Firmware» / «Mars_Firmware». С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.

    С помощью программного обеспечения «Survey Master», устанавливаемого на контроллер, осуществляется сбор полевых данных, их хранение и передача результатов.

    Программное обеспечение «Compass Solution» устанавливается на персональный компьютер и применяется для обработки результатов измерений.

    Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    T20_

    Firmware

    T50_

    Firmware

    Mars_

    Firmware

    Compass Solution

    Survey

    Master

    Номер версии (идентификационный номер ПО)

    не ниже

    1.1.2.12

    не ниже

    1.1.2.12

    не ниже

    1.4.4.04

    не ниже

    1.9.9

    не ниже

    3.0.5

    Цифровой идентификатор ПО

    -

    -

    -

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены для модификации SinoGNSS T20 в разделах 4 - 7, для модификации SinoGNSS T50 в разделах 11 - 15, для модификации SinoGNSS Mars в разделах 20 - 24 документа «Аппаратура геодезическая спутниковая SinoGNSS. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;

    Стандарт предприятия ComNav Technology Ltd., КНР.

    Правообладатель

    ComNav Technology Ltd., КНР

    Адрес: Building 2, No.618 Chengliu Middle Rd. 201801 Shanghai - China Тел./Факс: +86 21 64056796/ +86 21 54309582

    E-mail: sales@comnavtech.com

    Изготовитель

    ComNav Technology Ltd., КНР
    Адрес: Building 2, No.618 Chengliu Middle Rd. 201801 Shanghai - China Тел./Факс: +86 21 64056796/ +86 21 54309582
    E-mail: sales@comnavtech.com

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель

    ComNav Technology Ltd., КНР
    Адрес: Building 2, No.618 Chengliu Middle Rd. 201801 Shanghai - China Тел./Факс: +86 21 64056796/ +86 21 54309582
    E-mail: sales@comnavtech.com

    Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников, вычисляется положение аппаратуры в пространстве.

    Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура может быть оснащена встроенными GSM и/или УКВ радио модемами. Для увеличения дальности приёма поправок можно использовать внешний радио модем. Электропитание аппаратуры осуществляется от встроенной аккумуляторной батареи и/или внешнего источника питания. Аппаратура оснащена встроенным инклинометром для компенсации её угла наклона, в случае невозможности установки аппаратуры для проведения измерений в вертикальное положение. Для использования аппаратуры в качестве подвижной станции (ровера) необходимо использовать базовую станцию аналогичного типа или другую аппаратуру с метрологическими характеристиками не хуже, чем приведённые в таблице 2 для данного режима измерений. Кроме того, базовая станция должна обеспечивать генерирование и передачу дифференциальных поправок для режимов измерений «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)» в формате RTCM 3.2. На передней панели корпуса аппаратуры расположена панель с кнопками управления и индикаторами статуса работы.

    Управление аппаратурой осуществляется с помощью полевого контроллера или непосредственно через панель управления. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.

    Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1C/A, L1C, L2P, L2C, L5; BeiDou: B1I, B2I, B3I, B1C, B2a, B2b; ГЛОНАСС: LIC/A, L2C, L2P, L3; Galileo: E1, E5a, E5b, E6c, E5 AltBOC; QZSS: L1C/A, L2C, L5, L1C; IRNSS: L5; SBAS: L1C/A.

    К средствам измерений данного типа относится аппаратура геодезическая спутниковая SinoGNSS модификаций SinoGNSS T20, SinoGNSS T50, SinoGNSS Mars, отличающаяся некоторыми метрологическими и техническими характеристиками. Модификация SinoGNSS Mars дополнительно оснащена лазерным дальномером для определения длин базисов до труднодоступных точек.

    Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на корпусе аппаратуры.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок.

    Общий вид аппаратуры представлен на рисунке 1.

    Внешний вид. Аппаратура геодезическая спутниковая (SinoGNSS), http://oei-analitika.ru

    а)

    Внешний вид. Аппаратура геодезическая спутниковая (SinoGNSS), http://oei-analitika.ru

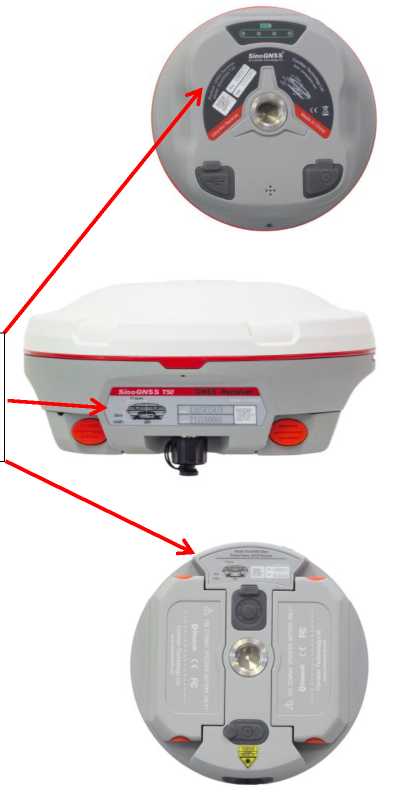

    Место нанесения маркировочной наклейки с заводским номером средства измерений

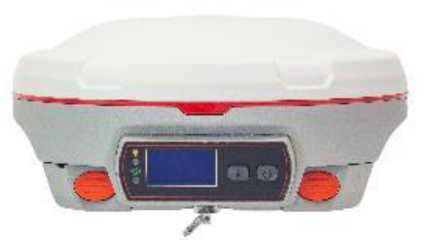

    б)

    Внешний вид. Аппаратура геодезическая спутниковая (SinoGNSS), http://oei-analitika.ru

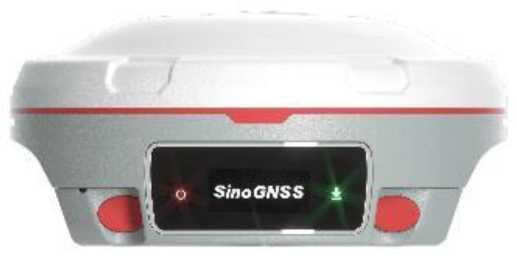

    в)

    Внешний вид. Аппаратура геодезическая спутниковая (SinoGNSS), http://oei-analitika.ru

    Рисунок 1 - Общий вид аппаратуры геодезической спутниковой SinoGNSS модификаций: а) SinoGNSS T20; б) SinoGNSS T50; в) SinoGNSS Mars


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество

    Аппаратура геодезическая спутниковая (модификация в соответствии с заказом потребителя)

    SinoGNSS

    1 шт.

    Коннектор

    -

    1 шт.

    Адаптер антенны

    -

    1 шт.

    Комплект кабелей питания и передачи данных

    -

    1 шт.

    Адаптер зарядного устройства

    -

    1 шт.

    Контроллер *

    -

    1 шт.

    Кронштейн для контроллера *

    -

    1 шт.

    Радиоантенна

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Веха *

    -

    1 шт.

    Кейс для транспортировки аппаратуры *

    -

    1 шт.

    *

    по заказу


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Модификация

    SinoGNSS T20, SinoGNSS T50

    SinoGNSS Mars

    Диапазон измерений длин базисов, м

    от 0 до 30000

    Границы допускаемой абсолютной погрешности измерений длин базисов в

    *

    режимах :

    - «Статика», «Быстрая статика», мм:

    • - в плане

    • - по высоте

    ±2-(2,5+0,5-10-6-L)

    ±2-(5,0+0,5-10-6-l)

    - «Кинематика», «Кинематика в реальном времени (RTK)», мм:

    • - в плане

    • - по высоте

    ±2-(5,0+0,5-10-6-L)

    ±2-(10,0+0,8-10-6-L)

    - «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры, мм:

    • - в плане

    • - по высоте

    ±2-(5,0+0,5-10-6-L+0,5-a)

    ±2-(10,0+0,8-10-6-L+0,5-a)

    - «Дифференциальные кодовые измерения (DGPS)», мм:

    • - в плане

    • - по высоте

    ±2-(250+1-10-6-L)

    ±2-(500+1-10-6-l)

    - «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры и измерений встроенным лазерным дальномером, мм:

    • - в плане

    • - по высоте

    -

    ±2-(10,0+0,5-10-6-L+0,5- a)

    ±2-(15,0+0,8-10-6-L+0,5- a)

    Наименование характеристики

    Значение

    Модификация

    SinoGNSS

    T20,

    SinoGNSS T50

    SinoGNSS Mars

    Допускаемое среднее квадратическое отклонение измерений длин базисов в режимах:

    - «Статика», «Быстрая статика», мм:

    • - в плане

    • - по высоте

    2,5+0,5-10-6-L

    5,0+0,5-10-6-L

    - «Кинематика», «Кинематика в реальном времени (RTK)», мм:

    • - в плане

    • - по высоте

    5,0+0,5-10-6-L

    10,0+0,8-10-6-L

    • - «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры, мм:

    - в плане

    • - по высоте

    5,0+0,5-10-6-L+0,5-a

    10,0+0,8-10-6-L+0,5-a

    - «Дифференциальные кодовые измерения (DGPS)», мм:

    • - в плане

    • - по высоте

    250+1-10-6-L

    500+1-10-6-L

    - «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры и измерений встроенным лазерным дальномером, мм:

    • - в плане

    • - по высоте

    -

    10,0+0,5-10-6-L+0,5- а

    15,0+0,8-10-6-L+0,5- а

    * - При доверительной вероятности 0,95

    а - угол наклона аппаратуры в градусах (не более 80 градусов) L - измеряемая длина в мм

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Модификация

    SinoGNSS

    T20

    SinoGNSS

    T50

    SinoGNSS

    Mars

    Количество каналов

    1590

    1198

    1668

    Диапазон рабочих температур, °С

    от -45 до +75

    Диапазон измеряемых расстояний встроенным лазерным дальномером, м

    от 0,1 до 15

    Напряжение источника питания постоянного тока, В

    от 5 до 9

    от 7 до 28

    Габаритные размеры (Длина^ШиринахВысота), мм, не более

    150x150x49

    155x155x73

    Масса, кг, не более

    0,7

    1,2


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
