Сведения о средстве измерений: 88559-23 Машины координатно-измерительные

Номер по Госреестру СИ: 88559-23
88559-23 Машины координатно-измерительные
(Accurate)

Назначение средства измерений:
Машины координатно-измерительные Accurate (далее - КИМ) предназначены для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.

Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Машины координатно-измерительные
Рисунок № 1

Внешний вид.
Машины координатно-измерительные
Рисунок № 2

Внешний вид.
Машины координатно-измерительные
Рисунок № 3

Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Машины координатно-измерительные
Рисунок № 4

Внешний вид.
Машины координатно-измерительные
Рисунок № 5

Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 6

Внешний вид.
Машины координатно-измерительные
Рисунок № 6

Общие сведения

Дата публикации - 24.03.2023
Срок свидетельства - 22.03.2028
Номер записи - 190566
ID в реестре СИ - 1407430
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модификации Mega, типоразмер 12.15.10, КИМ Spectra 8.10.6, КИМ Spectra 685, КИМ Spectra 6.8.5, КИМ Spectra 6.10.5., Mega 12.20.10, Accurate, мод. Mega 12.15.10, Accurate, мод. Accurate Spectra 5.6.4, Accurate, мод. Accurate Cordimesur 10.15.8,

Производитель

Изготовитель - Accurate Gauging and Instruments Pvt. Ltd.
Страна - ИНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

RT_2 Рейтинг измерительных возможностей организации в части эталонов единиц величин

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 14
Выдано извещений - 1
Кол-во периодических поверок - 11
Кол-во средств измерений - 8
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№618 от 2023.03.22 ПРИКАЗ_Об утверждении типов средств измерений (12)

№600 от 2016.05.23 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) МУП "РГРЭС"

№1608 от 2017.07.21 О переоформлении свидетельства об утверждении типа средства измерений № 34459 "Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) МУП "РГРЭС" и внесении изменений в описание типа

Наличие аналогов СИ: Машины координатно-измерительные (Accurate)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Accurate Gauging and Instruments Pvt. Ltd.

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
88445-23 09.03.2028	Машины координатно-измерительные портативные, Accurate Accuflex Accurate Gauging and Instruments Pvt. Ltd. (ИНДИЯ )	ОТ МП	1 год
88558-23 22.03.2028	Машины координатно-измерительные, Accurate SF 7.6.5 Accurate Gauging and Instruments Pvt. Ltd. (ИНДИЯ )	ОТ МП	1 год
88559-23 22.03.2028	Машины координатно-измерительные, Accurate Accurate Gauging and Instruments Pvt. Ltd. (ИНДИЯ )	ОТ МП	1 год
90261-23 25.10.2028	Машины координатно-измерительные мостовые, Accurate Accord Accurate Gauging and Instruments Pvt. Ltd. (ИНДИЯ )	ОТ МП	1 год

RB_3 Справочник реагентов ФГИС «АРШИН»

Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.

Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.

Стоимость 200 руб. или по подписке

Кто поверяет Машины координатно-измерительные (Accurate)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		Accurate, мод. Accurate Spectra 5.6.4 КИМ Spectra 685 Accurate, мод. Mega 12.15.10 КИМ Spectra 6.10.5. КИМ Spectra 8.10.6 Accurate, мод. Accurate Cordimesur 10.15.8 КИМ Spectra 6.8.5	11	1	2	9	0	11	2	9
ООО "КВАЗАР" (RA.RU.310696)		Mega 12.20.10	1		0	1	0	1	0	1
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265)	РСТ	модификации Mega, типоразмер 12.15.10	1		0	1	1	1	0	1
ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419)		Accurate, мод. Accurate Cordimesur 10.15.8	1		1	0	0	1	1	0

Стоимость поверки Машины координатно-измерительные (Accurate)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Координатно-измерительные машины работают под управлением метрологически значимого программного обеспечения (далее - ПО), устанавливаемого на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Arco Cad
Номер версии (идентификационный номер) ПО, не ниже	3.7
Цифровой идентификатор ПО	-
Алгоритм вычисления цифрового идентификатора ПО	-

Знак утверждения типа

наносится в виде наклейки на заднюю поверхность гранитного измерительного стола и типографским способом на титульный лист руководства по эксплуатации.

Лист № 10 Всего листов 11

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделах 6 «Инструкция по эксплуатации машины» документов «Машины координатно-измерительные Accurate Cordimesur. Руководство по эксплуатации», «Машины координатно-измерительные Accurate Spectra. Руководство по эксплуатации», «Машины координатно-измерительные Accurate Mega. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средствам измерений

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.

Стандарт предприятия Accurate Gauging and Instruments Pvt. Ltd., Индия.

Правообладатель

Accurate Gauging and Instruments Pvt. Ltd., Индия

Юридический адрес: Gauge House, 67, Hadapsar Industrial Estate, Pune - 411013, Maharashtra, India.

Веб-сайт: www.accurategauging.com

E-mail: export@accuratesales.co.in, smdivekar@accurategauging.com

Изготовитель

Accurate Gauging and Instruments Pvt. Ltd., Индия
Юридический адрес: Gauge House, 67, Hadapsar Industrial Estate, Pune - 411013, Maharashtra, India.
Адрес осуществления деятельности: At & post khalad, Saswad - Jejuri road, Taluka -Purandhar, Dist. Pune - 412301, Maharashtra, Индия.

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, пом. I
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Accurate Gauging and Instruments Pvt. Ltd., Индия
Юридический адрес: Gauge House, 67, Hadapsar Industrial Estate, Pune - 411013, Maharashtra, India.
Веб-сайт: www.accurategauging.com
E-mail: export@accuratesales.co.in, smdivekar@accurategauging.com

Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.

При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

Конструктивно КИМ являются машинами портального типа с неподвижным измерительным столом и подвижным порталом.

КИМ состоят из станины с установленным отдельно блоком контроллеров, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, гранитной пиноли, встроенных измерительных шкал, персонального компьютера. Перемещение КИМ по осям осуществляется на пневматических подшипниках с использованием пульта управления.

Станина КИМ имеет антивибрационные регулируемые опоры для установки по уровню.

КИМ изготавливаются в трёх модификациях: Spectra, Cordimesur, Mega, в каждой из которых несколько типоразмеров различающихся техническими и метрологическими характеристиками.

КИМ могут оснащаться 5-ти осевой контактной измерительной головкой PH20 с триггерными датчиками TP20, 3-х осевой контактной измерительной головкой PH10 (M/MQ/T) с триггерными датчиками TP20, TP200 или контактным сканирующим датчиком SP25M, 5-ти осевой контактной измерительной головкой REVO-2 с контактными сканирующими датчиками RSP2 или RSP3, фиксированной контактной измерительной головкой PH6M с контактным сканирующим датчиком SP25M, а также фиксированной высокоточной контактной сканирующей измерительной головкой SP80.

Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер, по заранее составленному алгоритму.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наноситься типографским способом на металлизированную наклейку, расположенную на задней поверхности гранитного измерительного стола.

Пломбировка КИМ от несанкционированного доступа не осуществляется.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид машин координатно-измерительных приведены на рисунках 1 - 3.

Внешний вид. Машины координатно-измерительные (Accurate), http://oei-analitika.ru

Место нанесения

заводского номера и знака утверждения типа средства измерений

ACCURATE

3D СО - ORDINATE MEASURING MACHINE TYPE I CNC |

SERIAL NO. I I

Q £ YEAR OF MFG. I 2022 |

М/С SIZE I I

RATED VOLTAGE 1230 V AC, 1 Phase, 50Hz |

ACCURATE GAUGING & INST. (P) LTD., PUNE MADE IN INDIA

[ wvvw.accurategauging.com

Рисунок 1 - Общий вид машин координатно-измерительных Accurate Spectra

ACCURATE

30 СО - ORDINATE MEASURING MACHINE

TYPE I	CNC \|
SERIAL NO.	1 1
YEAR OF MFG.	( 2022 \|
М/С SIZE	1____________________________________1
RATED VOLTAGE [230 VAC. 1 Phase.50Hz!

ACCURATE GAUGING & INST. (P) LTD., PUNE MADE IN INDIA www.accurategauging.coiri

Место нанесения заводского номера и знака утверждения типа средства измерений

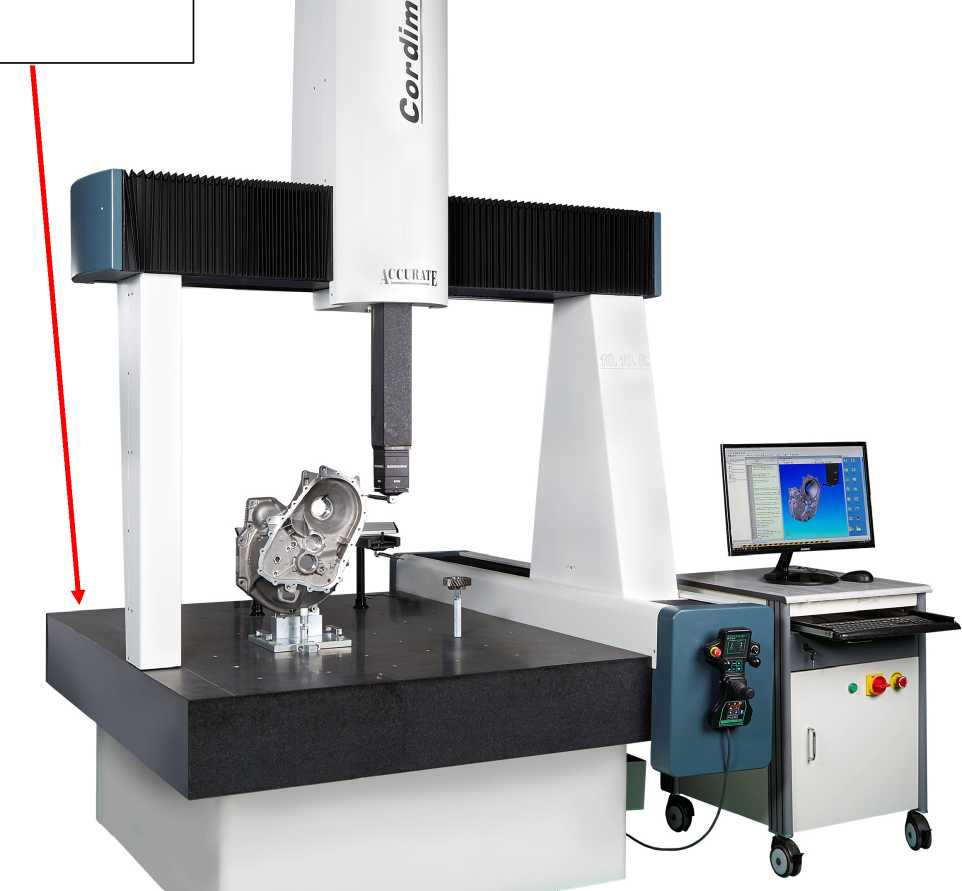

Рисунок 2 - Общий вид машин координатно-измерительных Accurate Cordimesur

ACCURATE

3D CO - ORDINATE MEASURING MACHINE TYPE I PNC |

SERIAL NO. I I

C€ YEAR OF MFG. I 2022 | |

M,'C SIZE I I

RATED VOLTAGE 1230 V AC, 1 Phase. MHz I

ACCURATE GAUGING & INST. (P) LTD., PUNE

MADE IN INDIA

I_________www.accurategauging.com_________

Место нанесения заводского номера и знака утверждения типа средства измерений

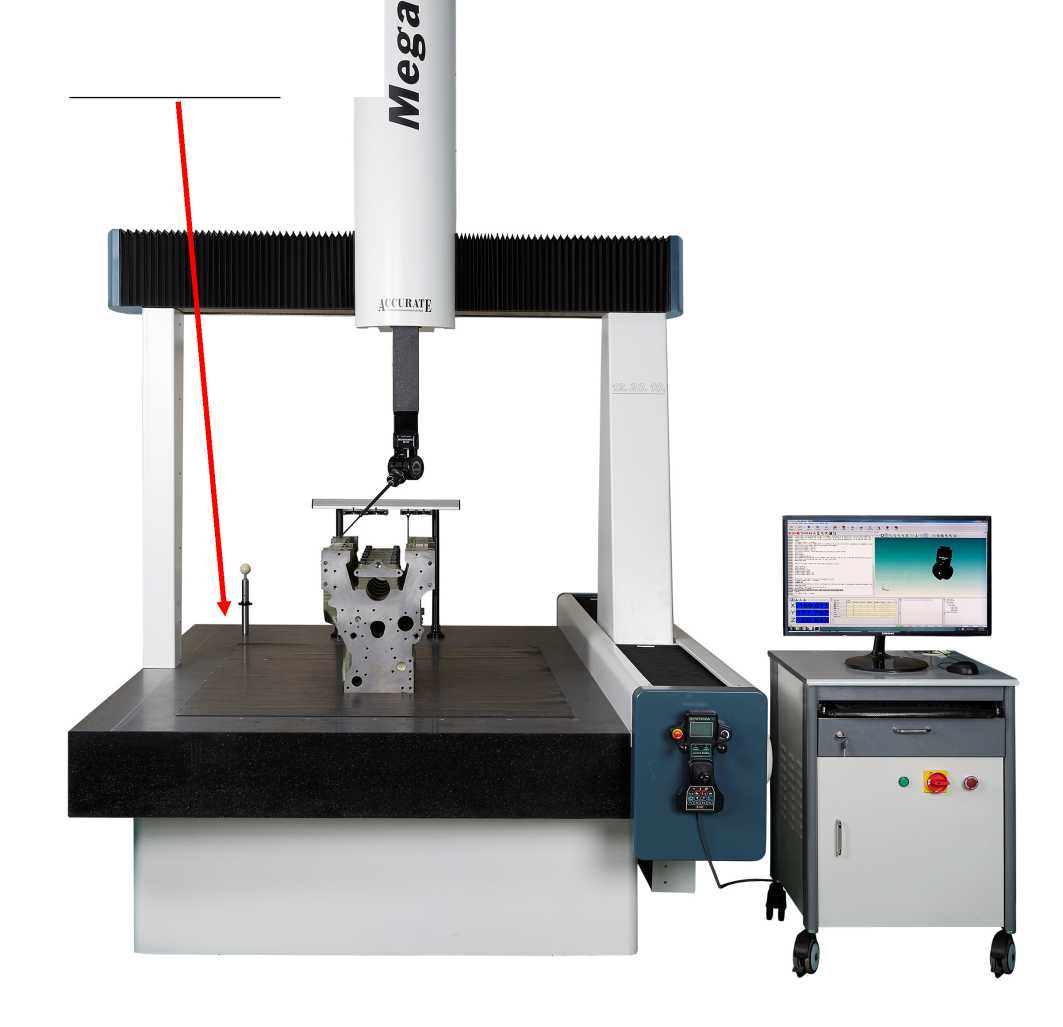

Рисунок 3 - Общий вид машин координатно-измерительных Accurate Mega

Таблица 9 -

Наименование	Обозначение	Количество
Машина координатно-измерительная (модификация и типоразмер в соответствии с заказом)	Accurate	1 шт.
Контроллер и Пульт управления	-	1 шт.
Измерительная головка ¹⁾	PH6M / PH10(M/MQ/T) / PH20 /REVO-2 / SP80	1 шт.
Контактный датчик ²⁾	TP20 / RSP2 / RSP3 / TP200 / SP25M	1 шт.
Калибровочная сфера	-	1 шт.
Персональный компьютер с монитором	-	1 шт.
Программное обеспечение	Arco Cad	1 шт.
Руководство по эксплуатации на русском языке	-	1 экз.
¹⁾ - модель определяется договором поставки. ²⁾ - модель определяется договором поставки в соответствии с поставляемой измерительной головкой

Таблица 2 - Метрологические характеристики КИ		М модификации Spectra
Наименование характеристики		Значение
Типоразмер КИМ		5.6.4	6.8.5	6.10.5	8.10.6	8.15.6
Диапазон измерений линейных размеров, мм:	- по оси X	от 0 до 500	от 0 до 600	от 0 до 600	от 0 до 800	от 0 до 800
	- по оси Y	от 0 до 600	от 0 до 800	от 0 до 1000	от 0 до 1000	от 0 до 1500
	- по оси Z	от 0 до 400	от 0 до 500	от 0 до 500	от 0 до 600	от 0 до 600
Пределы допускаемой абсолютной объёмной погрешности измерений контактными измерительными головками, мкм
PH20 и PH10(M/MQ/T) с датчиком TP20		±(2,2 + L/350)
REVO-2 с датчиком RSP2		-			±(1,9 + L/350)
REVO-2 с датчиком RSP3		_-			±(1,7 + L/350)
PH10(M/MQ/T) с датчиком TP200		±(1,9 + L/350)
PH6M, PH10(M/MQ/T) с датчиком SP25M		±(1,7 + L/350)
SP80		-	±(1,7 + L/350)
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм
PH20 и PH10(M/MQ/T) с датчиком TP20		±2,2
REVO-2 с датчиком RSP2		-			±1,9
REVO-2 с датчиком RSP3		-			±1,7
PH10(M/MQ/T) с датчиком TP200		±1,9
PH6M, PH10(M/MQ/T) с датчиком SP25M		±1,7
SP80		-	±1,7
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования в секундах
REVO-2 с датчиком RSP2		_-			±2,7/50
REVO-2 с датчиком RSP3		-			±2,5/50
PH6M, PH10(M/MQ/T) с датчиком SP25M		±2,5/50
SP80		-	±2,5/50
где L - измеряемая длина в мм

Таблица 3 - Метрологические характеристики КИ		М модификации Cordimesur
Наименование характеристики		Значение
Типоразмер КИМ		10.10.8	10.15.8	10.20.8	10.25.8
Диапазон измерений линейных размеров, мм:	- по оси X	от 0 до 1000
	- по оси Y	от 0 до 1000	от 0 до 1500	от 0 до 2000	от 0 до 2500
	- по оси Z	от 0 до 800
Пределы допускаемой абсолютной объёмной погрешности измерений контактными измерительными головками, мкм
PH20 и PH10(M/MQ/T) с датчиком TP20		±(2,5 + L/350)
REVO-2 с датчиком RSP2		±(2,1 + L/350)
REVO-2 с датчиком RSP3		±(1,9 + L/350)
PH10(M/MQ/T) с датчиком TP200		±(2,1 + L/350)
PH10(m/MQ/t) с датчиком SP25M		±(1,9 + L/350)
SP80		±(1,9 + L/350)
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм
PH20 и PH10(M/MQ/T) с датчиком TP20		±2,5
REVO-2 с датчиком RSP2		±2,1
REVO-2 с датчиком RSP3		±1,9
PH10(M/MQ/T) с датчиком TP200		±2,1
PH10(m/MQ/t) с датчиком SP25M		±2,2
SP80		±2,2
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования в секундах
REVO-2 с датчиком RSP2		±3,2/84
REVO-2 с датчиком RSP3		±2,7/60
PH10(M/MQ/T) с датчиком SP25M		±3,2/84
SP80		±3,2/84
где L - измеряемая длина в мм

Наименование характеристики		Значение
Типоразмер КИ	М	12.15.10	12.20.10	12.25.10	12.30.10	15.25.12	15.30.12	17.30.15
Диапазон измерений линейных размеров, мм:	- по оси X	от 0 до 1200	от 0 до 1200	от 0 до 1200	от 0 до 1200	от 0 до 1500	от 0 до 1500	от 0 до 1700
	- по оси Y	от 0 до 1500	от 0 до 2000	от 0 до 2500	от 0 до 3000	от 0 до 3000	от 0 до 3000	от 0 до 3000
	- по оси Z	от 0 до 1000	от 0 до 1000	от 0 до 1000	от 0 до 1000	от 0 до 1200	от 0 до 1200	от 0 до 1500
Пределы допускаемой абсолютной объёмной погрешности измерений контактными измерительными головками, мкм
PH20 и PH10(M/MQ/T) с датчиком TP20		±(2,9 + L/350)				±(3,2 + L/350)		±(3,5 + L/350)
REVO-2 с датчиком RSP2		±(2,5 + L/350)				±(2,9 + L/350)		±(3,2 + L/350)
REVO-2 с датчиком RSP3		±(2,3 + L/350)				±(2,7 + L/350)		±(3,0 + L/350)
PH10(M/MQ/T) с датчиком TP200		±(2,5 + L/350)				±(2,9 + L/350)		±(3,2 + L/350)
PH10(M/MQ/T) с датчиком SP25M		±(2,3 + L/350)				±(2,7 + L/350)		±(3,0 + L/350)
SP80		±(2,3 + L/350)				±(2,7 + L/350)		±(3,0 + L/350)
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм
PH20 и PH10(M/MQ/T) с датчиком TP20		±2,9				±3,2		±3,5
REVO-2 с датчиком RSP2		±2,5				±2,9		±3,2
REVO-2 с датчиком RSP3		±2,3				±2,7		±3,0
PH10(M/MQ/T) с датчиком TP200		±2,5				±2,9		±3,2
PH10(M/MQ/T) с датчиком SP25M		±2,3				±2,7		±3,0
SP80		±2,3				±2,7		±3,0
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования в секундах
REVO-2 с датчиком RSP2		±3,4/84				±3,7/94		±3,9/94
REVO-2 с датчиком RSP3		±3,2/84				±3,5/94		±3,7/94
PH10(M/MQ/T) с датчиком SP25M		±3,2/84				±3,5/94		±3,7/94
SP80		±3,2/84				±3,5/94		±3,7/94

где L - измеряемая длина в мм

Таблица 5 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	115/230 ±10%
- частота переменного тока, Г ц	50/60
Условия эксплуатации: - температура окружающей среды, °С	от +18 до +22
- относительная влажность воздуха, %	от 40 до 70
Допустимое изменение температуры, °C не более, в течении: - 1 часа	1
- 24 часов	2

Таблица 6 - Массогабаритные размеры КИМ модификации Spectra

Наименование характеристики		Значение
Типоразмер КИМ		5.6.4	6.8.5	6.10.5	8.10.6	8.15.6
Г абаритные размеры, мм	Длина	1420	1620	1820	2030	2530
	Ширина	1285	1380	1380	1600	1600
	Высота	2535	2700	2700	2750	2750
Масса, кг		1125	1375	1490	2300	2800

Таблица 7 - Массогабаритные размеры КИМ модификации Cordimesur

Наименование характеристики		Значение
Типоразмер КИМ		10.10.8	10.15.8	10.20.8	10.25.8
Г абаритные размеры, мм	Длина	2020	2520	3020	3520
	Ширина	1970	1970	1970	1970
	Высота	3360	3360	3360	3360
Масса, кг		3050	3800	4400	5600

Таблица 8 - Массогабаритные размеры КИМ модификации Mega

Наименование характеристики		Значение
Типоразмер	КИМ	12.15.10	12.20.10	12.25.10	12.30.10	15.25.12	15.30.12	17.30.15
Г абаритные	Длина	2520	3020	3520	4020	4000	4500	4800
Г абаритные	Ширина	2170	2170	2170	2170	2800	2800	3200
размеры, мм	Высота	3760	3760	3760	3760	4400	4400	5200
Масса, кг		4200	5500	5690	8050	9500	10300	12000

Техническая поддержка
