Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.

При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

Конструктивно КИМ представляют собой стационарные машины консольного типа с неподвижным измерительным столом.

КИМ состоит из алюминиевой литой станины с установленным отдельно блоком контроллеров, гранитного измерительного стола с возможностью регулировки по высоте, алюминиевой консоли, пиноли по оси Z из углеродного волокна повышенной прочности, встроенных измерительных шкал по трем осям координат, персонального компьютера. Перемещение КИМ по осям осуществляется по линейным направляющим на подшипниках скольжения с использованием пульта управления или через программное обеспечение на персональном компьютере.

Станина КИМ имеет антивибрационные регулируемые опоры для установки по уровню.

КИМ оснащаются контактными измерительными головками PH6M, PH10 (M/MQ) с датчиком SP25M. Измерительная головка PH6M имеет фиксированное положение контактного датчика, измерительная головка PH10 позволяет изменять угол установки датчика для проведения измерений под разными углами.

КИМ оснащены мультисенсорной системой термокомпенсации. Температурные датчики встроены непосредственно в координатно-измерительную машину. Кроме того, пользователям предоставляется внешний датчик, используемый для измеряемой детали когда система термокомпенсации активна. Система управления корректирует измерения, выполняемые координатно-измерительной машиной, используя значения температуры, измеренные с помощью датчиков.

Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления, переключающегося на замедленный ход.

Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер, по заранее составленному алгоритму.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наноситься типографским способом на металлизированную наклейку, расположенную на задней поверхности станины.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид машин координатно-измерительных и схема пломбировки приведены на рисунке 1.

ACCURATE

3D СО - ORDINATE MEASURING MACHINE

TYPE        I

SERIAL NO.            I

YEAR OF MFG.        I 2022

М/С SIZE                 I

RATED VOLTAGE |230 VAC, 1 Phase, 50Hz|

ACCURATE GAUGING & INST. (P) LTD., PUNE MADE IN INDIA

________www.accurategauging.com________

Место нанесения заводского номера и знака утверждения типа средства измерений

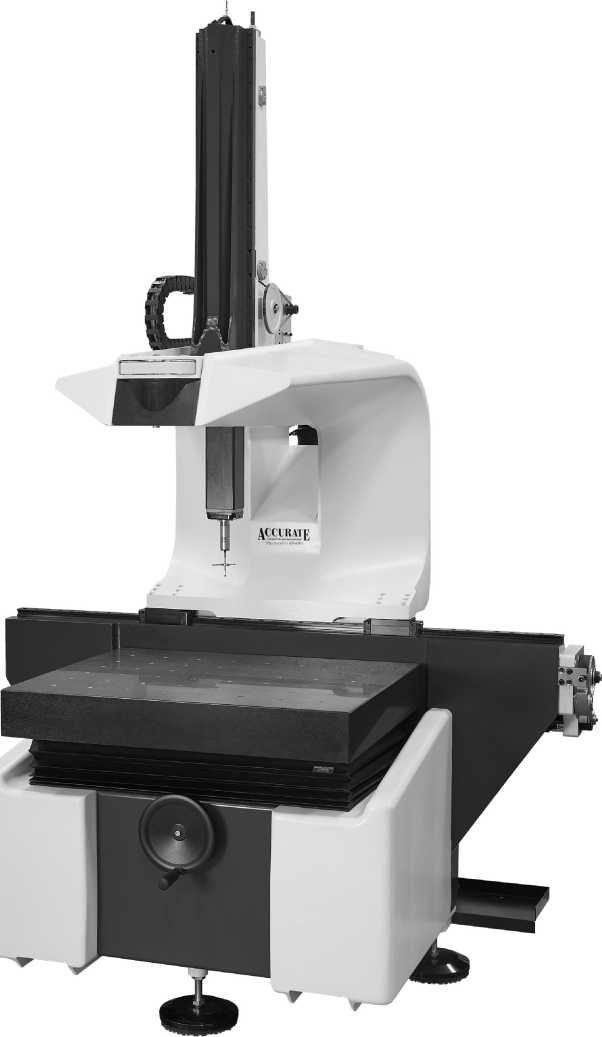

Рисунок 1 - Общий вид машин координатно-измерительных

Пломбировка КИМ от несанкционированного доступа не осуществляется.

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
