Номер по Госреестру СИ: 90261-23
90261-23 Машины координатно-измерительные мостовые
(Accurate Accord)
Назначение средства измерений:
Машины координатно-измерительные мостовые Accurate Accord (далее - КИМ) предназначены для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.
Внешний вид.
Машины координатно-измерительные мостовые
Рисунок № 1
Внешний вид.
Машины координатно-измерительные мостовые
Рисунок № 2
Общие сведения
Дата публикации - 25.10.2023
Срок свидетельства - 25.10.2028
Номер записи - 192200
ID в реестре СИ - 1411769
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Accurate Accord 30.60.20,
Производитель
Изготовитель - Accurate Gauging and Instruments Pvt. Ltd.
Страна - ИНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1051 от 2022.04.22 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2250 от 2023.10.25 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Машины координатно-измерительные мостовые (Accurate Accord)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Accurate Gauging and Instruments Pvt. Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88445-23 09.03.2028 |
Машины координатно-измерительные портативные, Accurate Accuflex Accurate Gauging and Instruments Pvt. Ltd. (ИНДИЯ ) |
ОТ МП |
1 год |
|
88558-23 22.03.2028 |
Машины координатно-измерительные, Accurate SF 7.6.5 Accurate Gauging and Instruments Pvt. Ltd. (ИНДИЯ ) |
ОТ МП |
1 год |
|
88559-23 22.03.2028 |
Машины координатно-измерительные, Accurate Accurate Gauging and Instruments Pvt. Ltd. (ИНДИЯ ) |
ОТ МП |
1 год |
|
90261-23 25.10.2028 |
Машины координатно-измерительные мостовые, Accurate Accord Accurate Gauging and Instruments Pvt. Ltd. (ИНДИЯ ) |
ОТ МП |
1 год |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Машины координатно-измерительные мостовые (Accurate Accord)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Машины координатно-измерительные мостовые (Accurate Accord)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Координатно-измерительные машины работают под управлением метрологически значимого программного обеспечения (далее - ПО), устанавливаемого на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Arco Cad |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.7 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на опору 1 по оси Z и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Инструкция по эксплуатации КИМ» документа «Машины координатноизмерительные мостовые Accurate Accord. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
Стандарт предприятия Accurate Gauging and Instruments Pvt. Ltd., Индия.
ПравообладательAccurate Gauging and Instruments Pvt. Ltd., Индия
Адрес: Gauge House, 67, Hadapsar Industrial Estate, Pune - 411013, Maharashtra, India.
Веб-сайт: www.accurategauging.com
E-mail: export@accuratesales.co.in, smdivekar@accurategauging.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28 Телефон: + 7 (495) 481 33-80
E-mail: info@prommashtest.ru
Правообладатель
Accurate Gauging and Instruments Pvt. Ltd., ИндияАдрес: Gauge House, 67, Hadapsar Industrial Estate, Pune - 411013, Maharashtra, India.
Веб-сайт: www.accurategauging.com
E-mail: export@accuratesales.co.in, smdivekar@accurategauging.com
Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.
При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно КИМ являются машинами мостового типа с неподвижным измерительным столом и подвижным мостом.
КИМ Accord состоит из поперечной оси X (балки моста), скользящей по двум продольным гранитным осям Y, расположенных на опорах из сварной стали. Поперечная ось X изготовлена из алюминиевого сплава. Двунаправленные каретки изготовлены из алюминиевого сплава, а шпиндель оси Z из алюминия/керамики.
Все элементы конструкции имеют высокую жесткость и изготоваливаются со снятием внутреннего напряжения. Неподвижный измерительный стол может представлять из себя фундамент основания КИМ или стальные опорные плиты.
Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z.
КИМ могут оснащаться 5-ти осевой контактной измерительной головкой PH20 с триггерными датчиками TP20, 3-х осевой контактной измерительной головкой PH10 (M/MQ/T) Plus с триггерными датчиками TP20 или контактным сканирующим датчиком SP25M, 5-ти осевой контактной измерительной головкой REVO-2 с контактными сканирующими датчиками RSP2 или RSP3, а также фиксированной высокоточной контактной сканирующей измерительной головкой SP80.
КИМ изготавливаются в единственной модификации включая следующие типоразмеры: 20.30.15, 20.40.15, 20.30.20, 20.40.20, 20.50.20, 20.60.20, 20.70.20, 20.80.20, 25.40.15, 25.50.15, 25.60.15, 25.40.20, 25.50.20, 25.60.20, 30.40.20, 30.50.20, 30.60.20.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер, по заранее составленному алгоритму.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наноситься типографским способом на металлизированную наклейку, расположенную на опоре 1 под направляющей оси Y.
Пломбирование КИМ от несанкционированного доступа не осуществляется. Нанесение знака поверки на средство измерений не предусмотрено.

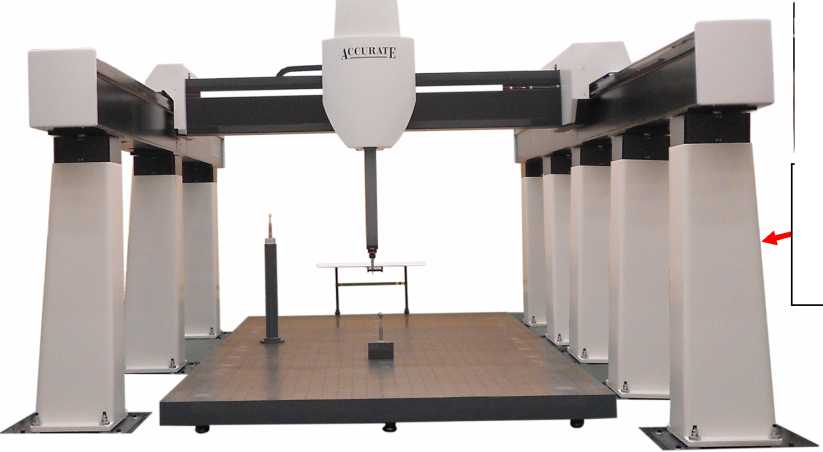

Общий вид КИМ приведен на рисунке 1.
А С С О
R D
Место нанесения заводского номера и знака утверждения типа средства измерений
Рисунок 1 - Общий вид машин координатно-измерительных Accurate Accord
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная мостовая |
Accurate Accord |
1 шт. |
|
Контроллер и Пульт управления |
- |
1 шт. |
|
Измерительная головка 1) |
PH10(M/MQ/T) Plus / PH20 /REVO-2 / SP80 |
1 шт. |
|
Контактный датчик 2) |
TP20 / RSP2 / RSP3 / SP25M |
1 шт. |
|
Калибровочная сфера |
- |
1 шт. |
|
Персональный компьютер с монитором |
- |
1 шт. |
|
Программное обеспечение |
Arco Cad |
1 шт. |
|
Руководство по эксплуатации на русском языке |
1 экз. | |
головкой | ||
Таблица 2 - Метрологические характеристики КИМ
|
Наименование характеристики |
Значение | |||||||||
|
Типоразмер КИМ |
20.30.15 |
20.40.15 |
20.30.20 |
20.40.20 |
20.50.20 |
20.60.20 |
20.70.20 |
20.80.20 | ||
|
Диапазон измерений линейных размеров, мм: |
- по оси X |
от 0 до 2000 | ||||||||
|
- по оси Y |
от 0 до 3000 |
от 0 до 4000 |
от 0 до 3000 |
от 0 до 4000 |
от 0 до 5000 |
от 0 до 6000 |
от 0 до 7000 |
от 0 до 8000 | ||
|
- по оси Z |
от 0 до 1500 |
от 0 до 2000 | ||||||||
|
Пределы допускаемой абсолютной объёмной погрешности измерений контактными измерительными головками, мкм | ||||||||||
|
PH20 и PH10 (M/MQ/T) Plus с датчиком TP20 |
±(5,0 + L/200) |
±(5,5 + L/200) | ||||||||
|
PH10 (M/MQ/T) Plus с датчиком SP25M |
±(4,5 + L/200) |
±(5,0 + L/200) | ||||||||
|
SP80 |
±(4,5 + L/200) |
±(5,0 + L/200) | ||||||||
|
REVO-2 с датчиком RSP2 |
±(5,0 + L/200) |
±(5,5 + L/200) | ||||||||
|
REVO-2 с датчиком RSP3 |
±(5,0 + L/200) |
±(5,5 + L/200) | ||||||||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм | ||||||||||
|
PH20 и PH10 (M/MQ/T) Plus с датчиком TP20 |
±5,0 |
±5,5 | ||||||||
|
PH10 (M/MQ/T) Plus с датчиком SP25M |
±4,5 |
±5,0 | ||||||||
|
SP80 |
±4,5 |
±5,0 | ||||||||
|
REVO-2 с датчиком RSP2 |
±5,0 |
±5,5 | ||||||||
|
REVO-2 с датчиком RSP3 |
±5,0 |
±5,5 | ||||||||
|
где L - измеряемая длина в мм | ||||||||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||||||
|
Типоразмер КИМ |
25.40.15 |
25.50.15 |
25.60.15 |
25.40.20 |
25.50.20 |
25.60.20 | |
|
Диапазон измерений |
- по оси X |
от 0 до 2500 | |||||
|
- по оси Y |
от 0 до |
от 0 до |
от 0 до |
от 0 до |
от 0 до |
от 0 до | |
|
линейных размеров, |
4000 |
5000 |
6000 |
4000 |
5000 |
6000 | |
|
мм: |
- по оси Z |
от 0 до 1500 |
от 0 до 2000 | ||||
|
Пределы допускаемой абсолютной объёмной погрешности измерений |
контактными | ||||||
|
измерительными головками, мкм | |||||||
|
PH20 и PH10 (M/MQ/T) Plus с датчиком TP20 |
±(6,0 + L/200) |
±(6,2 + L/200) | |||||
|
PH10 (M/MQ/T) Plus с датчиком SP25M |
±(5,5 + L/200) |
±(6,0 + L/200) | |||||
|
SP80 |
±(5,5 + L/200) |
±(6,0 + L/200) | |||||
|
REVO-2 с датчиком RSP2 |
±(6,0 + L/200) |
±(6,2 + L/200) | |||||
|
REVO-2 с датчиком RSP3 |
±(6,0 + L/200) |
±(6,2 + L/200) | |||||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм | |||||||
|
PH20 и PH10 (M/MQ/T) Plus с |
±6,0 |
±6,2 | |||||
|
датчиком TP20 | |||||||
|
PH10 (M/MQ/T) Plus с датчиком |
±5,5 |
±6,0 | |||||
|
SP25M | |||||||
|
SP80 |
±5,5 |
±6,0 | |||||
|
REVO-2 с датчиком RSP2 |
±6,0 |
±6,2 | |||||
|
REVO-2 с датчиком RSP3 |
±6,0 |
±6,2 | |||||
|
где L - измеряемая длина в мм | |||||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||
|
Типоразмер КИМ |
30.40.20 |
30.50.20 |
30.60.20 | |
|
Диапазон измерений линейных размеров, мм: |
- по оси X |
от 0 до 3000 | ||
|
- по оси Y |
от 0 до 4000 |
от 0 до 5000 |
от 0 до 6000 | |
|
- по оси Z |
от 0 до 2000 | |||
|
Пределы допускаемой абсолютной объёмной погрешности измерений контактными измерительными головками, мкм | ||||
|
PH20 и PH10 (M/MQ/T) Plus с датчиком TP20 |
±(6,5 + L/200) | |||
|
PH10 (M/MQ/T) Plus с датчиком SP25M |
±(6,0 + L/200) | |||
|
SP80 |
±(6,0 + L/200) | |||
|
REVO-2 с датчиком RSP2 |
±(6,5 + L/200) | |||
|
REVO-2 с датчиком RSP3 |
±(6,5 + L/200) | |||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм (MPEp) | ||||
|
PH20 и PH10 (M/MQ/T) Plus с датчиком TP20 |
±6,5 | |||
|
PH10 (M/MQ/T) Plus с датчиком SP25M |
±6,0 | |||
|
SP80 |
±6,0 | |||
|
REVO-2 с датчиком RSP2 |
±6,5 | |||
|
REVO-2 с датчиком RSP3 |
±6,5 | |||
|
где L - измеряемая длина в мм | ||||
Таблица 3 - Технические характеристики КИМ
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
115/230 В ±10% |
|
- частота переменного тока, Г ц |
50/60 Гц |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +18 до +22 |
|
- относительная влажность воздуха, % |
от 40 до 60 |
|
Допустимое изменение температуры, °C не более, в течении: - 1 часа |
1 |
|
- 24 часов |
2 |
Таблица 4 - Массогабаритные размеры КИМ
|
Наименование характеристики |
Значение | ||||||
|
Типоразмер КИМ |
20.30.15 |
20.40.15 |
20.30.20 |
20.40.20 |
20.50.20 |
20.60.20 | |
|
Габаритные размеры, мм |
Длина |
5100 |
6100 |
5100 |
6100 |
7100 |
8100 |
|
Ширина |
4500 | ||||||
|
Высота |
5000 |
5500 | |||||
|
Масса, кг |
12800 |
14200 |
13400 |
16300 |
18400 |
21500 | |
Продолжение таблицы 4
|
Наименование характеристики |
Значение | ||||||
|
Типоразмер КИМ |
20.70.20 |
20.80.20 |
25.40.15 |
25.50.15 |
25.60.15 |
25.40.20 | |
|
Габаритные размеры, мм |
Длина |
9100 |
10100 |
6100 |
7100 |
8100 |
6100 |
|
Ширина |
4500 |
5000 | |||||
|
Высота |
5500 |
5000 |
5800 | ||||
|
Масса, кг |
24200 |
25700 |
15500 |
17500 |
20500 |
16400 | |
Продолжение таблицы 4
|
Наименование характеристики |
Значение | |||||
|
Типоразмер КИМ |
25.50.20 |
25.60.20 |
30.40.20 |
30.50.20 |
30.60.20 | |
|
Габаритные размеры, мм |
Длина |
7100 |
8100 |
6100 |
7100 |
8100 |
|
Ширина |
5000 |
5500 | ||||
|
Высота |
5800 | |||||
|
Масса, кг |
18400 |
21600 |
16500 |
18500 |
21700 | |
