Наименование

Обозначение

Количество

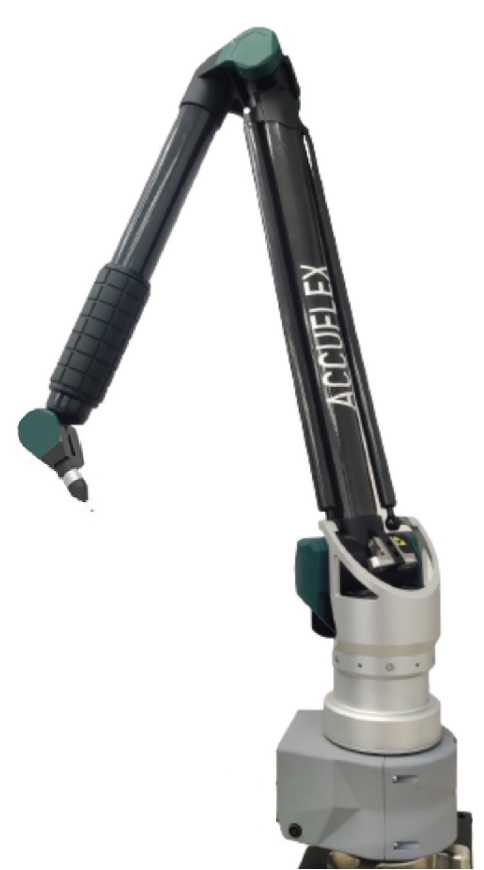

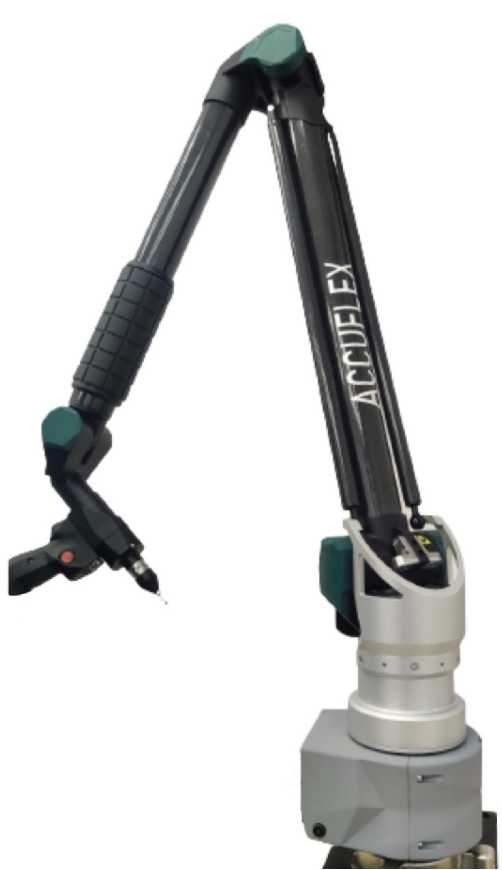

Машина координатно-измерительная портативная в комплекте (модификация в соответствии с заказом потребителя)

Accurate Accuflex

1 шт.

Транспортировочный кейс для портативной КИМ

_-

1 шт.

Футляр для контактного датчика

_-

1 шт.

1 контактный датчик с щупом с диаметром сферы 2,3,4, 6 или 8 мм (в зависимости от заказа)

1 шт.

Набор спец. ключей для монтажа

-

1 шт.

Калибровочная сфера 20 мм с магнитным основанием и сертификатом

1 шт.

Источник питания

1 шт.

USB-кабель

1 шт.

USB-накопитель с установочными файлами драйверов устройства

1 шт.

Литий-ионный аккумуляторный блок (интегрирован в основание)

1 шт.

Сертификат заводской калибровки

1 экз.

Алюминиевая пластина для поверхностного монтажа

1 шт.

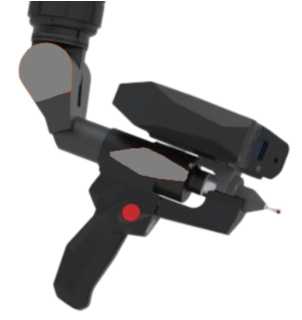

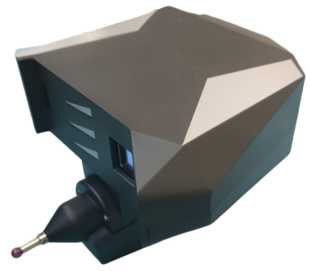

Лазерный сканер, модель в соответствии с заказом потребителя (по заказу) ¹⁾

AccuLaser

1 шт.

Программное обеспечение

-

1 шт.

Руководство по эксплуатации на русском языке

-

1 экз.

¹⁾ - только для моделей с 7 осями вращения

Наименование характеристики

Значение

Типоразмер КИМ

2.0

2.5

3.0

3.5

4.0

4.5

5.0

6.0

7.0

9.0

Диапазон измерений, мм:

от 0

от 0

от 0

от 0

от 0

от 0

от 0

от 0

от 0

от 0

до

до

до

до

до

до

до

до

до

до

2000

2500

3000

3500

4000

4500

5000

6000

7000

9000

Пределы допускаемой абсолютной погрешности измерений геометрических параметров при измерениях контактным датчиком*, мм

0,025

0,029

0,043

0,052

0,066

0,078

0,122

0,149

0,186

0,220

Повторяемость результата измерений координат точки при измерениях контактным датчиком*, мм

0,016

0,018

0,027

0,033

0,042

0,050

0,073

0,096

0,120

0,138

Пределы допускаемой абсолютной погрешности измерений отклонений формы при измерениях контактным датчиком*, мм

0,018

0,021

0,030

0,038

0,045

0,049

0,072

0,100

0,129

0,151

* Температура окружающей среды от плюс 18 до плюс 22 °

С

Наименование характеристики

Значение

Типоразмер КИМ

2.0

2.5

3.0

3.5

4.0

4.5

5.0

6.0

7.0

9.0

Диапазон измерений, мм:

от 0

от 0

от 0

от 0

от 0

от 0

от 0

от 0

от 0

от 0

до

до

до

до

до

до

до

до

до

до

2000

2500

3000

3500

4000

4500

5000

6000

7000

9000

Пределы допускаемой абсолютной погрешности измерений геометрических параметров при измерениях контактным датчиком*, мм

0,027

0,041

0,059

0,074

0,090

0,111

0,135

0,164

0,204

0,242

Повторяемость результата измерений координат точки при измерениях контактным датчиком*, мм

0,021

0,025

0,040

0,050

0,061

0,069

0,081

0,106

0,132

0,152

Пределы допускаемой абсолютной погрешности измерений отклонений формы при измерениях контактным датчиком*, мм

0,027

0,036

0,046

0,056

0,068

0,064

0,095

0,110

0,142

0,166

Допускаемое отклонение положения координат центра сферы при измерениях лазерным сканером*, мм, с шириной лазерной линии: - 50мм

0,045

0,057

0,072

0,087

0,104

0,119

0,144

0,168

0,189

- 100 мм

0,048

0,060

0,075

0,090

0,107

0,122

0,147

0,171

0,192

-

- 200 мм

0,050

0,062

0,077

0,092

0,109

0,124

0,153

0,177

0,198

-

* Температура окружающей среды от плюс 18 до плюс 22 °С

Наименование характеристики

Значение

Типоразмер КИМ

2.0

2.5

3.0

3.5

4.0

4.5

5.0

6.0

7.0

9.0

Габаритные          размеры

(максимальная общая длина сегментов), мм, не более

1000

1250

1500

1750

2000

2250

2500

3000

3500

4500

Масса,    кг,    не    более,

модификаций с 6 осями вращения

7,2

7,5

7,9

8,1

8,3

9,3

9,7

12,0

13,2

16,0

Масса,    кг,    не    более,

модификаций с 7 осями вращения:

• - с контактным щупом

• - со сканером

7,8

8,3

8,1

8,6

8,5

9,0

8,7

9,2

8,9

9,4

9,9

10,4

10,6

11,1

12,9

13,4

14,1

14,6

16,9

Параметры электрического питания:

• - напряжение переменного тока,

В

• - частота переменного тока, Г ц

100/240 ± 10%

50/60

Условия эксплуатации:

• - температура окружающей среды, °С

• -   относительная влажность воздуха, %, не более

от +18 до +45

95 (без конденсации)
